Сборка отопителя ВАЗ 2107 требует точности и понимания конструкции узла. Основу системы составляет пластиковый корпус с размещённым внутри радиатором, электровентилятором, заслонками и направляющими воздуховодами. Все элементы необходимо подбирать строго по совместимости с моделью. Неподходящие детали приводят к утечке антифриза, слабому обогреву салона или посторонним шумам.
Перед началом сборки нужно подготовить радиатор, моторчик вентилятора, две тяги заслонок, терморегулирующую ручку и патрубки для подключения к системе охлаждения двигателя. Радиатор устанавливается в корпус строго горизонтально, с обязательной прокладкой резиновых уплотнителей. При перекосе возможна утечка антифриза через соединения.
Электровентилятор крепится в задней части корпуса с обязательной проверкой на свободное вращение крыльчатки. После установки вентилятора подключаются электрические провода – с учётом полярности. Нарушение подключения может вызвать короткое замыкание или перегрев проводки.
Сборку воздуховодов и заслонок выполняют после установки радиатора и вентилятора. Все соединения фиксируются защёлками или саморезами, в зависимости от типа печки (старого или нового образца). При сборке новых модификаций рекомендуется использовать герметик по стыкам корпуса для повышения герметичности.
Перед установкой в автомобиль проверяется работа заслонок, свободный ход ручки управления и функционирование вентилятора при подаче напряжения. Только после этого возможен монтаж печки под торпедо и подключение к патрубкам системы охлаждения двигателя.
Как собрать печку для автомобиля ВАЗ 2107
Перед началом сборки печки необходимо убедиться, что все элементы подготовлены: отопительный корпус, радиатор, мотор вентилятора, резистор, шланги, патрубки, заслонки, тросики и уплотнители. Все детали должны быть чистыми, без следов масла, ржавчины и повреждений. Радиатор должен быть герметичным, а вентилятор – исправным.
Установка радиатора: радиатор вставляется в корпус отопителя, при этом его патрубки должны быть направлены строго в штатные отверстия. Для фиксации используют заводские скобы и уплотнительную прокладку, которая предотвращает вибрации и утечку теплоносителя.
Монтаж вентилятора и моторчика: мотор вентилятора закрепляется на посадочное место в корпусе с помощью болтов. Необходимо подключить разъём питания и проверить вращение лопастей. Если есть посторонние шумы или вибрации – вентилятор требует замены или балансировки.
Сборка и установка заслонок: заслонки (обдува лобового стекла, подачи в салон и рециркуляции) устанавливаются на оси, после чего подключаются тросики управления. Рекомендуется смазать механизмы силиконовой смазкой. Все заслонки должны свободно перемещаться вручную до подключения тросов.
Подключение тросов: тросы крепятся к рычагам заслонок и фиксируются к панели управления. Перемещение рычагов должно вызывать чёткое движение соответствующих заслонок. При заедании нужно проверить изгиб троса или заменить его.
Финальная сборка: после проверки герметичности радиатора и работоспособности вентилятора корпус отопителя устанавливается в штатное место под торпедо. Подключаются патрубки системы охлаждения, электрическая проводка вентилятора и резистора. Обязательно проверьте плотность всех соединений, особенно в зоне выхода патрубков радиатора.
Перед окончательной сборкой панели желательно провести тест: включить зажигание, проверить вентилятор на всех режимах, а затем запустить двигатель и удостовериться в прогреве радиатора и наличии обдува в салоне.

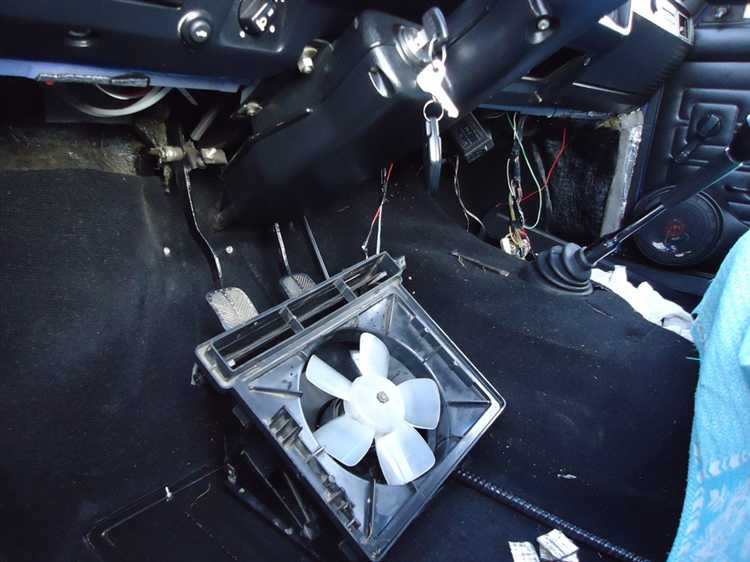

Разборка старой печки и демонтаж отопителя
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже электропроводки отопителя. Работы удобно проводить при снятой передней панели, но возможно обойтись и без её полного демонтажа.
- Слить охлаждающую жидкость из системы через сливной кран радиатора и блока цилиндров.
- Снять бардачок, если он установлен, чтобы освободить доступ к корпусу печки.
- Отсоединить воздушные патрубки от корпуса отопителя, запоминая их расположение.
- Открутить крепления нижней части корпуса печки под приборной панелью (обычно 3-4 самореза).
- Снять электрические разъёмы с вентилятора и резистора скоростей. При окислении разъёмов зачистить контакты.
- Под капотом отсоединить резиновые шланги от патрубков радиатора печки, предварительно подготовив тряпки для сбора оставшегося антифриза.
- Вытащить корпус отопителя из салона через сторону пассажира, слегка наклоняя его вниз для освобождения от кронштейнов.
Если корпус печки сильно загрязнён или повреждён, его удобнее заменить целиком. Перед установкой новой или восстановленной печки проверьте состояние проводки, герметичность патрубков и работу заслонок. Повреждённую шумоизоляцию за корпусом желательно заменить.
Подготовка корпуса и проверка состояния заслонок
Перед сборкой отопителя необходимо тщательно очистить корпус от пыли, старой смазки и остатков герметика. Корпус изготавливается из пластика, поэтому при очистке не следует использовать металлические щётки или абразивные материалы – подойдут мягкая тряпка и обезжириватель на спиртовой основе.
После очистки важно проверить геометрию корпуса. Деформации, трещины или нарушенные посадочные места под крепления заслонок могут стать причиной неравномерной подачи воздуха или заклинивания. Особое внимание стоит уделить каналам направляющих потока – они не должны быть забиты.
Заслонки осматриваются на предмет целостности поролонового уплотнителя. Изношенные уплотнители необходимо полностью удалить и заменить. Рекомендуется использовать теплоустойчивый самоклеящийся поролон толщиной 4–6 мм. Он должен плотно прилегать по периметру заслонки, не создавая излишнего сопротивления при вращении.
Штоки заслонок должны свободно вращаться в направляющих. Если обнаружен люфт или заедание, втулки следует заменить. Для облегчения хода можно использовать силиконовую техническую смазку, но только в малом количестве, чтобы избежать попадания на рабочую поверхность заслонок.
Проверку положения заслонок удобно проводить вручную, вращая каждый привод поочерёдно. При полном открытии и закрытии заслонка должна останавливаться в крайних положениях без смещения и самопроизвольного возврата. Если привод фиксируется тросом, его ход должен быть свободным, без заеданий.

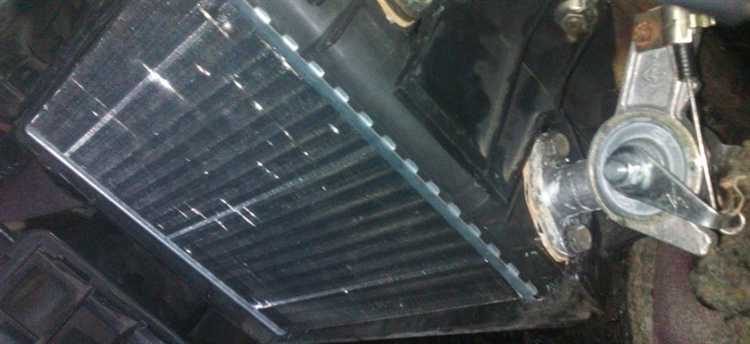

Установка нового радиатора и уплотнителей
Перед установкой радиатора необходимо убедиться в его совместимости с корпусом отопителя ВАЗ 2107. Радиатор должен иметь штатные размеры и патрубки, соответствующие заводскому исполнению. Проверяется отсутствие повреждений, вмятин и следов утечек.
Радиатор устанавливается в корпус печки на штатные направляющие. Он должен плотно входить в посадочное место без перекосов. Перед этим желательно смазать резиновые уплотнители техническим силиконом для облегчения монтажа и предотвращения подсоса воздуха.
Уплотнители ставятся по периметру радиатора – особенно важно, чтобы плотно прилегали зоны, контактирующие с заслонками и корпусом вентилятора. При износе старых уплотнителей их обязательно заменяют на новые из термостойкой резины или вспененного полиуретана толщиной 8–10 мм.
После установки проверяется герметичность соединений. Патрубки плотно подсоединяются к радиатору с использованием новых хомутов. Ослабленные или ржавые хомуты использовать нельзя – это повышает риск утечки охлаждающей жидкости в салон.
Финальный этап – визуальный осмотр всех стыков и контроль правильного положения радиатора относительно корпуса отопителя. Радиатор не должен касаться металлических элементов корпуса, чтобы исключить вибрации и повреждение сот.
Сборка и крепление вентилятора отопителя
Перед установкой вентилятора проверь целостность крыльчатки и отсутствие люфта на валу электродвигателя. При необходимости очисти корпус вентилятора от пыли и остатков старой смазки. Если используется мотор с наружным резистором, проверь его сопротивление (должно быть в пределах 0,5–1 Ом).
Установи вентилятор в нижнюю часть корпуса печки, совместив монтажные отверстия корпуса вентилятора с соответствующими точками крепления на корпусе отопителя. Для фиксации используются три самореза М4 с крупной шайбой. Не допускай перекоса – корпус должен прилегать плотно по всей плоскости.
Подключи питание к вентилятору согласно схеме: красный провод – «+» от выключателя, чёрный – «масса». При наличии резисторного блока промежуточное соединение осуществляется через него. После подключения запусти вентилятор на короткое время и убедись в отсутствии биения и посторонних звуков.
Проверь, чтобы проводка не касалась подвижных частей крыльчатки. Зафиксируй кабель хомутами к корпусу, чтобы избежать вибрации и перетирания изоляции в процессе эксплуатации. После завершения монтажа проверь работу вентилятора на всех скоростях перед дальнейшей сборкой печки.
Монтаж тросиков управления и проверка хода рычагов
Установите тросики управления, начиная с крепления наконечников на рычагах заслонок корпуса печки. Наконечники должны надежно фиксироваться в специальных отверстиях без люфтов.
Проведите тросики через предусмотренные каналы и закрепите на корпусе с помощью зажимных кронштейнов. Обратите внимание, чтобы тросы не имели перегибов и не зажимались при повороте рукояток.
После монтажа подключите тросики к рычагам управления на панели приборов. Для правильной работы необходимо обеспечить плавный ход рычагов без заеданий и чрезмерного усилия.
Проверка хода рычагов проводится вручную: несколько раз прокрутите рукоятки в крайние положения. Ход должен быть равномерным, без рывков и обратных толчков.
Если обнаружены затруднения или неполное открытие/закрытие заслонок, отрегулируйте натяжение тросиков с помощью регулировочных гаек на концах тросов. После регулировки повторите проверку.
Обеспечьте свободный ход рычагов во всех положениях. При необходимости сместите крепления тросиков или замените поврежденные элементы управления.
Подключение патрубков и проверка герметичности системы
Перед установкой патрубков внимательно осмотрите их на наличие трещин, изломов и деформаций. Для ВАЗ 2107 используются два основных патрубка: подающий от двигателя к радиатору печки и обратный, от печки к двигателю.
При подключении патрубков убедитесь, что они полностью надеты на штуцеры радиатора и двигателя. Патрубки фиксируются хомутами с надежным натяжением – достаточно затянуть хомуты так, чтобы исключить подтекание, но не допустить повреждение резины.
Для улучшения герметичности рекомендуется использовать резиновые уплотнители на местах соединений штуцеров и патрубков, если они не установлены штатно. Проверьте посадку уплотнителей на отсутствие смещений и повреждений.
После подключения заполните систему охлаждающей жидкостью до уровня, указанного в руководстве по эксплуатации автомобиля. Для удаления воздуха из системы откройте кран или вентиль на печке, если он предусмотрен, и прокачайте систему, запуская двигатель и периодически увеличивая обороты.
Для проверки герметичности осмотрите соединения на предмет подтеканий после запуска двигателя и прогрева системы до рабочей температуры. Используйте тряпку или бумажную салфетку, чтобы обнаружить капли, особенно в местах стыков патрубков и хомутов.
При обнаружении течи ослабьте хомут, проверьте состояние патрубка и штуцера, при необходимости замените уплотнитель и заново закрепите хомут с правильным усилием. После повторной проверки подтеканий продолжайте эксплуатацию только при полном отсутствии утечек.
Вопрос-ответ:
Как правильно подключить патрубки печки на ВАЗ 2107, чтобы не было протечек?
Подключение патрубков начинается с тщательной проверки их состояния: они должны быть чистыми, без трещин и повреждений. Сначала закрепляют патрубок, идущий от двигателя к радиатору печки, затем — обратный. Для герметичности используют новые хомуты с равномерным натяжением, избегая чрезмерного затягивания, чтобы не повредить шланг. После подключения систему заполняют охлаждающей жидкостью и проводят проверку на наличие подтеков, прогревая двигатель до рабочей температуры. Если появились следы жидкости, крепления подтягивают или заменяют повреждённые элементы.
Какие инструменты и материалы нужны для сборки печки на ВАЗ 2107?
Для сборки понадобятся крестовая и плоская отвертки, набор гаечных ключей (обычно на 8, 10 и 13 мм), пассатижи, новые хомуты для патрубков, силиконовая смазка для уплотнителей, а также чистая тряпка для очистки деталей. Рекомендуется иметь новый радиатор отопителя и уплотнительные прокладки, чтобы избежать подтеков. Наличие манометра или простой ёмкости для проверки герметичности поможет убедиться в правильности сборки. Для контроля работы тросиков управления потребуется возможность легко их регулировать после установки.
Как проверить работоспособность заслонок и тросиков управления после сборки печки?
После установки всех элементов подключают тросики управления заслонками. Ручки на панели должны плавно перемещать заслонки без заеданий и люфтов. Проверяют ход рычагов, при этом заслонки должны полностью открываться и закрываться. Если движение тугое, нужно устранить заедания — возможно, заслонки требуют очистки или смазки. Дополнительно проверяют, чтобы тросики не были пережаты или перегнуты. Проверка проводится при выключенном и работающем двигателе, контролируя изменение подачи воздуха через печку в зависимости от положения рычагов.
Какие признаки указывают на необходимость замены радиатора печки ВАЗ 2107?
Радиатор подлежит замене при наличии видимых повреждений: коррозии, трещин или протечек. Если во время работы системы отопления в салоне ощущается запах антифриза, это признак повреждения радиатора. Также стоит обратить внимание на постоянное падение уровня охлаждающей жидкости без внешних утечек — проблема может скрываться внутри радиатора печки. Если печка не греет, несмотря на исправность двигателя и правильное подключение патрубков, старый радиатор мог засориться или повредиться, что снижает его эффективность.
Как правильно проверить герметичность системы отопления после сборки печки?
Герметичность проверяют после установки всех элементов и подключения патрубков. Для этого систему заполняют охлаждающей жидкостью, затем двигатель прогревают до рабочей температуры, чтобы повысить давление в системе. Визуально осматривают места соединений патрубков, уплотнителей и радиатора на предмет подтеков. Можно дополнительно использовать манометр, чтобы контролировать давление и выявить падение, указывающее на утечку. При необходимости места соединений подтягивают или меняют повреждённые детали. Проверка должна проходить на холодном и прогретом двигателе, так как расширение материалов меняет плотность соединений.
Как правильно установить радиатор отопителя при сборке печки ВАЗ 2107?
Установка радиатора начинается с тщательной очистки посадочного места от загрязнений и остатков старого уплотнителя. Сам радиатор нужно проверить на отсутствие повреждений и следов коррозии. Затем устанавливается новый уплотнитель по периметру, который обеспечивает герметичность соединения. Радиатор вставляют в корпус печки, при этом важно, чтобы трубки вошли в патрубки без усилий, без перекосов. После этого крепят радиатор к корпусу с помощью фиксаторов или крепежных элементов, предусмотренных конструкцией. После установки следует проверить соединения на герметичность, чтобы исключить утечки охлаждающей жидкости в процессе эксплуатации.
