Помехи на изображении с камеры заднего вида могут появляться из-за экранирования сигнала, плохого контакта, помех от электроприборов или неисправностей самой камеры. Разобраться в причине и устранить её можно без привлечения специалистов, если следовать пошаговым действиям.
Первое, что следует проверить – качество соединения разъёмов. Окисление, влага или слабая фиксация часто становятся причиной ряби и пропадания изображения. При наличии следов коррозии разъёмы нужно очистить спиртом или специальным электроконтактным очистителем, после чего обработать силиконовой смазкой для защиты от влаги.
Если камера подключена к питанию через задний ход, скачки напряжения могут вызывать мигание экрана или полосы. Решение – установка стабилизатора напряжения или подведение питания от цепи габаритов, где напряжение стабильнее. В некоторых случаях помогает установка фильтра подавления помех (LC-фильтр).
Посторонние электромагнитные наводки могут исходить от блока зажигания, светодиодных ламп или нештатной магнитолы. Чтобы исключить этот фактор, нужно временно отключить подозрительные потребители и проверить работу камеры. При подтверждении – заменить источник помех либо экранировать проводку камеры медной фольгой с заземлением.

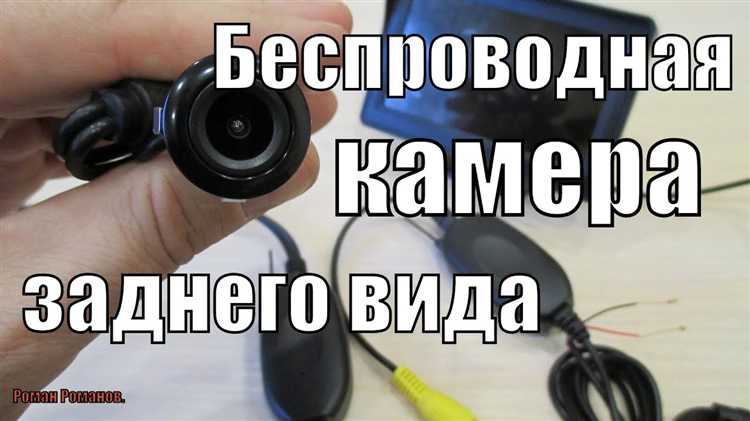

Механические повреждения, трещины в корпусе камеры или попадание влаги внутрь также могут влиять на картинку. В таких случаях камеру необходимо заменить. Если используется беспроводная камера, возможны помехи от Wi-Fi устройств – тогда стоит попробовать сменить частоту или заменить систему на проводную.
Проверка контактов и разъёмов камеры на наличие окислов и повреждений
Первым шагом следует отключить питание камеры заднего вида и получить доступ к её разъёму – он может находиться либо в багажнике, либо под обшивкой задней двери. Камеры, подключённые через видеокабель RCA, обычно используют стандартные штекеры, подверженные коррозии при попадании влаги.
Разъёмы необходимо отсоединить и внимательно осмотреть на наличие зелёных или белёсых отложений – это признаки окисления. Также стоит проверить нагар или тёмные пятна, указывающие на перегрев. При обнаружении окислов контакты очищаются ватной палочкой, смоченной в изопропиловом спирте. Для труднодоступных участков можно использовать щёточку с нейлоновым ворсом или зубную щётку с мягкой щетиной.
После очистки следует визуально оценить состояние штырьков: если они погнуты, ослаблены или треснуты – разъём нуждается в замене. Разболтанный контакт может вызывать прерывистую картинку, полосы или полное отсутствие сигнала. При подозрении на внутренние повреждения разъёмов рекомендуется заменить не только саму фишку, но и соответствующий участок проводки.
Дополнительно проверяются соединения массы и питающего провода камеры. Даже незначительный налёт на клемме «минус» способен вызывать скачки напряжения, что напрямую отражается на работе изображения. После всех работ разъёмы собираются обратно, желательно с использованием диэлектрической смазки, чтобы предотвратить повторное окисление.
Замена или экранирование видеокабеля при наводках от электропроводки
Оптимальный способ устранения помех – замена кабеля на качественный экранированный провод с коаксиальной структурой. Такой кабель снижает уровень помех за счёт медной или алюминиевой оплётки, соединённой с общим минусом системы.
- Используйте коаксиальный кабель RG-174 или RG-59. Он подходит для передачи видеосигнала и устойчив к наводкам.
- При замене важно обеспечить непрерывность экранирования от камеры до головного устройства. Экранирующая оплётка должна быть соединена с массой только с одной стороны – обычно со стороны магнитолы.
- Избегайте прокладки видеокабеля рядом с жгутами питания фар, генератора, модуля зажигания и особенно с высоковольтными проводами. Расстояние не менее 10–15 см снижает риск наводок.
Если замена кабеля затруднена, можно частично экранировать существующий провод:
- Обмотать кабель медной или алюминиевой фольгой по всей длине.
- Сверху надеть медную оплётку (например, от коаксиального кабеля) и подключить её к массе с одной стороны.
- Использовать ферритовые кольца или защёлки, установленные в начале и конце линии, для подавления высокочастотных помех.
Дополнительно стоит проверить соединения и разъёмы на предмет коррозии и плохого контакта – это может усиливать эффект от наводок. При использовании удлинителей старайтесь выбирать модели с экранированием и надёжными разъёмами RCA.
Диагностика помех от блока питания или адаптера камеры
Если камера подключена через переходник 12В–5В (чаще всего это импульсный преобразователь), следует измерить уровень пульсаций на его выходе с помощью осциллографа. Значение выше 50 мВ пик-пик на частоте выше 20 кГц может быть причиной помех. При отсутствии осциллографа можно временно запитать камеру от лабораторного источника с чистым выходом и сравнить качество изображения.
Частая проблема – просадка напряжения под нагрузкой. Напряжение на выходе адаптера должно сохраняться в пределах ±0,3 В от номинала. Если оно падает, возникают искажения изображения или горизонтальные полосы. Проверка проводится при включённой камере и включённой передаче сигнала на монитор.
Стоит также проверить качество заземления блока питания. Некачественный контакт с кузовом может приводить к появлению высокочастотных наводок в виде «снега» на экране. Лучше всего использовать общую точку массы вблизи монитора или видеокабеля, а не на корпусе в произвольном месте.
Дополнительно, если используется адаптер с USB-питанием, возможны помехи от импульсных преобразователей в магнитоле или зарядных устройствах. В таком случае тестирование с отдельным аккумулятором или внешним стабилизированным блоком покажет разницу в уровне помех.

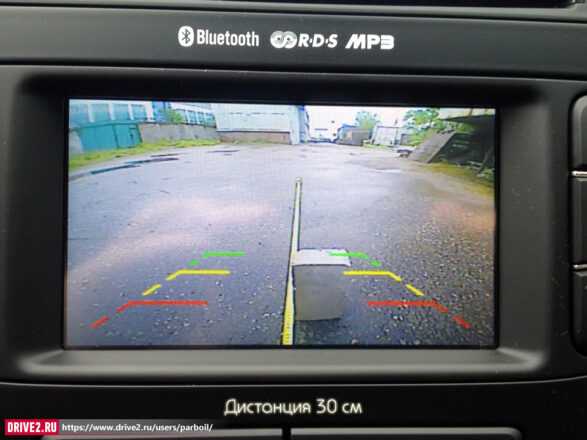

Фильтрация сигнала через установку помехоподавляющего фильтра
Шум в видеосигнале от камеры заднего вида часто связан с импульсными наводками от электрических цепей автомобиля. Один из надёжных способов борьбы с этим – установка помехоподавляющего фильтра в разрыв питания камеры или видеосигнала.
Фильтр подключается между источником питания (обычно это цепь заднего хода) и входом камеры. Он снижает высокочастотные пульсации, возникающие от генератора, реле или блока управления. Наиболее распространены LC-фильтры с ферритовыми сердечниками, предназначенные для работы в диапазоне 12–15 В и токах до 1,5–2 А.
Выбирать фильтр нужно по току нагрузки камеры. Если камера потребляет 200–300 мА, достаточно фильтра с запасом по току 1 А. Установка выполняется последовательно в разрыв провода «+12В». Контакт «массы» фильтра соединяется с ближайшей точкой кузова. Дополнительно рекомендуется обернуть провод ферритовым кольцом или надеть готовую ферритовую защёлку.
Если помеха проявляется в виде горизонтальных полос или кратковременных потерь сигнала, фильтр на линии видеосигнала (между камерой и монитором) также может быть полезен. Такие фильтры выпускаются в виде миниатюрных вставок с RCA-разъёмами. При монтаже важно не перепутать направление сигнала, если фильтр имеет маркировку входа и выхода.
Фильтрация особенно эффективна при установке недорогих камер с низким уровнем подавления шумов. После монтажа рекомендуется проверить изображение в условиях заведённого двигателя и включённого обогрева заднего стекла, чтобы убедиться в результате.

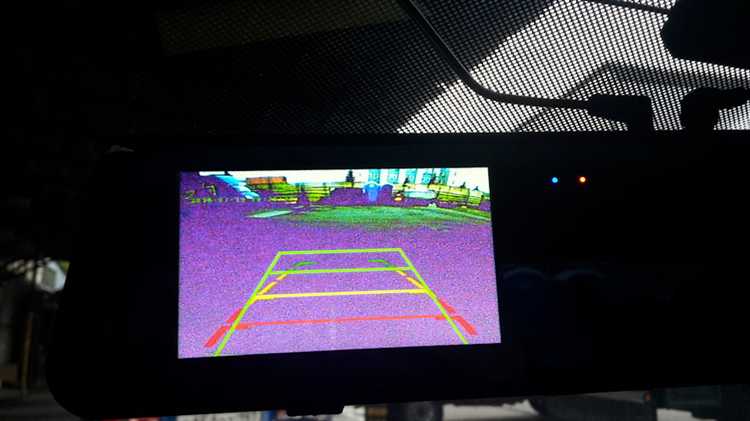

Изоляция видеокабеля от источников электромагнитных помех
Первый шаг – замена обычного кабеля на коаксиальный с двойным экранированием (фольга и оплётка). Такой кабель снижает уровень наводок на высоких частотах, характерных для импульсных блоков питания и систем зажигания.
Рекомендуется проложить кабель вдали от жгутов, в которых проходят силовые линии, особенно от генератора к аккумулятору и от реле вентилятора. Минимальное расстояние – 10–15 см. Если разводка не позволяет соблюсти дистанцию, следует использовать дополнительную защиту – гофру с внутренним алюминиевым слоем или ферритовые трубки.
Нежелательно прокладывать видеокабель по заводскому маршруту штатной проводки, если в нём уже замечены наводки. Альтернативный путь – вдоль противоположной стороны кузова с фиксацией пластиковыми стяжками, избегая резких перегибов и механических натяжений.
Для подключения к монитору или головному устройству рекомендуется использовать разъёмы с пайкой, а не скрутки или переходники, особенно на участках, где возможен контакт с металлическими элементами кузова. Надёжная экранировка и качественные соединения снижают чувствительность системы к внешним помехам.
Проверка заземления камеры и подключённого оборудования
Неправильное или отсутствующее заземление – частая причина электромагнитных помех на видеосигнале камеры заднего вида. Для проверки необходимо измерить сопротивление между корпусом камеры и массой автомобиля мультиметром в режиме омметра. Значение должно быть не более 0,1 Ом.
Если сопротивление превышает 0,1 Ом, следует очистить контакты и место крепления массы от коррозии и загрязнений. Контакт массы желательно закрепить на заводской точке заземления или на массивной металлической части кузова без краски.
Провод заземления камеры должен иметь сечение не менее 1,5 мм² для минимизации переходного сопротивления. Важно исключить протяжённость и наличие разрывов на проводе, что увеличивает индуктивность и способствует наведению помех.
Проверить заземление также следует у блока питания и монитора. Несовпадение потенциалов между этими точками вызывает шумы и искажения изображения. Для устранения перепадов используют отдельные массы, соединённые только в одной точке, или устанавливают экранированные кабели с общим экраном, подключённым к массе.
Если есть подозрение на «плавающую массу», рекомендуют добавить дополнительный провод заземления или применить антирезонансные ферритовые кольца на проводах питания и сигнала.
Последовательность проверки: отключить камеру, измерить сопротивление массы на каждом оборудовании отдельно, при необходимости зачистить контакты и проверить повторно. После исправления заземления помехи должны значительно снизиться или исчезнуть.

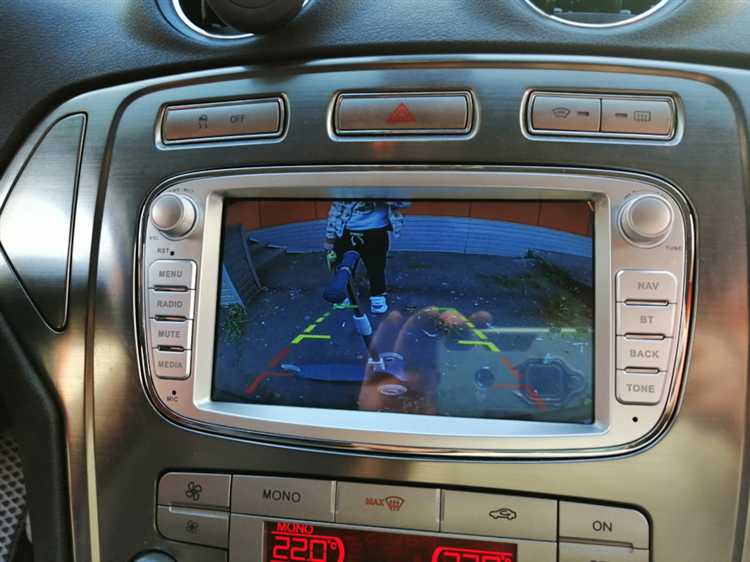

Замена камеры при неисправной матрице или встроенном передатчике
Если изображение с камеры заднего вида искажено, мерцает или полностью отсутствует, причина может заключаться в неисправности матрицы или встроенного видеопередатчика. В таких случаях восстановить работу путем ремонта часто невозможно из-за высокой сложности компонентов и отсутствия сервисных комплектующих.
Для проверки неисправности необходимо подключить камеру к другому исправному монитору или видеорегистратору. Если помехи сохраняются, вероятна аппаратная поломка матрицы или передатчика.
Рекомендуется заменить камеру целиком на аналогичную модель с совпадающими техническими характеристиками: разрешением, типом сигнала (PAL или NTSC), питающим напряжением и разъемом подключения. Несовпадение параметров ухудшит качество изображения или приведет к отсутствию сигнала.
При выборе новой камеры следует отдавать предпочтение моделям с качественной защитой от влаги и вибраций, соответствующим климатическим условиям эксплуатации автомобиля.
Перед установкой убедитесь в исправности видеокабеля и надежности контактов. Некорректное подключение также может привести к искажению сигнала, похожему на неисправность матрицы или передатчика.
При замене камеры полезно проверить и, при необходимости, обновить программное обеспечение головного устройства для корректной работы с новым устройством.
Вопрос-ответ:
Почему появляются помехи на изображении с камеры заднего вида во время работы двигателя?
Помехи возникают из-за электромагнитных наводок, которые создаются работающими узлами автомобиля, например, генератором или катушками зажигания. Эти устройства генерируют высокочастотные импульсы, которые могут проникать в видеокабель камеры или питание, вызывая помехи на экране. Решение — проверить заземление камеры и экранирование проводки, а также использовать помехоподавляющие фильтры и заменить видеокабель на экранированный.
Как проверить исправность матрицы камеры заднего вида при наличии помех?
Для проверки матрицы нужно отсоединить камеру и подключить к ней другой видеовход или тестер камеры. Если помехи сохраняются на другом устройстве, проблема скорее всего в матрице или встроенном передатчике камеры. Замена камеры будет оправданной, если дефекты изображения не устраняются заменой кабеля или настройками. Иногда повреждённая матрица проявляется как пятна, полосы или искажения цвета.
Какие методы помогают уменьшить влияние электромагнитных помех на видеосигнал с камеры?
Для снижения влияния электромагнитных помех стоит использовать экранированные видеокабели, укладывать их подальше от силовой проводки, особенно от высоковольтных элементов. Дополнительно помогает установка помехоподавляющих фильтров на линии питания камеры и на видеосигнале. Проверка и улучшение качества заземления камеры и автомобиля уменьшает вероятность наводок. В некоторых случаях помогает применение ферритовых колец на кабелях.
Что делать, если помехи появляются только при подключении камеры к конкретному монитору или магнитоле?
Если помехи возникают только с одним устройством, стоит проверить качество и состояние видеовхода монитора или магнитолы. Возможен плохой контакт, окисление разъёмов или внутренние проблемы с видеопроцессором устройства. Рекомендуется почистить разъёмы, проверить соединительные кабели и, если возможно, подключить камеру к другому монитору для сравнения. Иногда помогает замена кабеля на более качественный или с экранированием.
Какие особенности нужно учитывать при замене видеокабеля камеры заднего вида для устранения помех?
При замене видеокабеля важно выбрать кабель с хорошим экранированием, обычно это коаксиальный или витая пара с дополнительным защитным слоем. Длина кабеля должна быть минимально необходимой, чтобы снизить вероятность наводок. Также важно правильно прокладывать кабель, избегая пересечения с силовыми проводами, особенно высоковольтными. Качество разъёмов и плотность соединения влияют на устойчивость сигнала и минимизацию помех.
Почему на изображении с камеры заднего вида появляются полосы и помехи, и как это исправить?
Полосы и помехи на видео с камеры часто вызваны электромагнитными наводками, плохим контактом или повреждениями кабеля. Для устранения нужно проверить целостность и изоляцию видеокабеля, убедиться в правильности и надежности заземления, а также осмотреть разъемы на наличие коррозии или механических дефектов. Если камера встроена в штатную систему, стоит проверить и блок питания — нестабильное напряжение может создавать шумы. В некоторых случаях помогает установка помехоподавляющего фильтра или замена повреждённого компонента, например матрицы или передатчика. Такие действия снижают влияние помех и возвращают четкое изображение.
