Передний переключатель обеспечивает передачу цепи между звёздами системы и требует точной настройки для стабильной работы трансмиссии. Неправильная установка приводит к сбоям при переключении, излишнему трению цепи и быстрому износу компонентов. Для корректного монтажа важно учитывать тип рамы, диаметр подседельной трубы и стандарт крепления переключателя – хомут, Direct Mount или E-type.
Перед началом работы необходимо убедиться в совместимости переключателя с количеством передних звёзд, типом трансмиссии (2x или 3x), а также длиной линии цепи. Установка требует соблюдения угла наклона рамки к звёздам, точного зазора между наружной пластиной рамки и зубьями самой большой звезды (2–3 мм), а также строгого соблюдения высоты установки относительно системы шатунов.
Рекомендуется предварительно демонтировать цепь, что упростит позиционирование рамки. Кабель переключателя должен быть свободен от загрязнений, а настройка ограничительных винтов L и H производится только после точной установки корпуса переключателя. Натяжение троса регулируется последовательно – сначала вручную, затем при помощи регулировочного винта на манетке или на корпусе переключателя.
Выбор совместимого переднего переключателя под тип рамы и трансмиссии
Совместимость переднего переключателя определяется тремя основными параметрами: типом крепления, углом и диаметром подседельной трубы, а также количеством звезд в системе.
Для рам с креплением под хомут выбираются переключатели с диаметром, соответствующим трубе – 28.6 мм, 31.8 мм или 34.9 мм. Некоторые модели оснащаются проставками для универсальности. Если на раме предусмотрено прямое крепление (Direct Mount или E-type), выбирается переключатель соответствующего стандарта. Для подвесных рам следует учитывать свободное пространство и возможные ограничения конструкции.
Угол подседельной трубы влияет на траекторию движения рамки. Большинство переключателей рассчитаны на угол 66–69°. При отклонении от этих значений возможно ухудшение переключения. Некоторые модели Shimano и SRAM имеют маркировку допустимого угла.
По трансмиссии важно учитывать количество передних звезд. Для 2x системы выбираются переключатели с четкой геометрией под две позиции, для 3x – с большей шириной рамки. Нельзя использовать 3x переключатель с 2x системой – это приводит к люфту и сбоям при переключении. Также обращается внимание на соотношение с задним переключателем и манеткой: Shimano и SRAM используют разные тяги и несовместимы между собой.
Тип тяги – верхняя, нижняя или двойная (Dual Pull) – подбирается по направлению прохождения троса на раме. Если трос идет сверху, необходим переключатель с верхней тягой, снизу – с нижней. Универсальные модели работают в обоих вариантах.
Профиль рамки переключателя – Top Swing или Down Swing – подбирается в зависимости от расположения нижнего пера. Top Swing располагается выше и предпочтителен для рам с короткими перьями или ограниченным пространством. Down Swing имеет большую жесткость, но требует больше места снизу.
Определение правильного положения хомута на подседельной трубе
Неправильно установленный хомут переднего переключателя приводит к некорректной работе трансмиссии, залипанию цепи и плохому переключению. Правильное положение определяется высотой установки и углом наклона рамки относительно звёзд.
- Расположите рамку переключателя так, чтобы внешняя створка находилась на 1–3 мм выше самой большой передней звезды. Это минимальный зазор, предотвращающий задевание при переключении и одновременно обеспечивающий чёткую работу механизма.
- Поверните переключатель вокруг подседельной трубы так, чтобы внешняя створка рамки была параллельна плоскости звёзд. Отклонение даже на несколько градусов вызывает перекос, увеличивает шум и снижает точность переключения.
- Перед окончательной фиксацией хомута проверьте положение рамки в крайних положениях цепи (малая и большая звезды). Не должно быть контакта с цепью при правильной натяжке троса.
При установке хомута избегайте попадания грязи и смазки под контактную поверхность. Это снижает надёжность фиксации и может привести к провороту переключателя под нагрузкой.
Выставление угла и высоты переключателя относительно звёзд
Перед началом установки убедитесь, что передний переключатель совместим с диаметром подседельной трубы и типом трансмиссии. Переключатель должен быть зафиксирован на трубе строго параллельно плоскости звёзд. Даже незначительный перекос вызовет нестабильное переключение и повышенный износ цепи.
Высота установки определяется по верхней кромке внешней рамки переключателя. Она должна находиться на расстоянии 1–3 мм над самой большой передней звездой. Если зазор превышает 3 мм, переключатель теряет точность; если меньше 1 мм – возможно касание рамки при работе трансмиссии.
Для контроля угла разворота ориентируйтесь на плоскость рамки: внешняя направляющая должна быть строго параллельна самой большой звезде системы. Чтобы добиться точного совпадения, используйте линейку или штангенциркуль, прикладывая инструмент вдоль рамки и зубьев звезды. Наличие зазора или наклона означает необходимость корректировки положения хомута.
Затягивать болт крепления следует после окончательной настройки высоты и угла. Недостаточная затяжка приведёт к смещению при нагрузке, а чрезмерная может повредить хомут или раму. Момент затяжки – 5–7 Н·м, если не указано иное производителем.
Правильная прокладка и крепление троса к переднему переключателю
Трос должен идти от манетки к переднему переключателю с минимальными изгибами и без лишнего натяжения. Убедитесь, что рубашка троса не слишком длинная – излишки создают сопротивление и ухудшают переключение.
Прокладка зависит от типа рамы. Для внешней проводки направляйте трос по заводским держателям на нижней трубе рамы и под кареткой. Не допускайте трения о раму или пересечения с другими тросами. Для внутренней проводки используйте направляющие внутри рамы или магниты для протяжки – трос не должен скручиваться или застревать.
Перед креплением троса установите передний переключатель в нижнее положение, а манетку – в первую позицию. Натяните трос рукой до лёгкого сопротивления и зафиксируйте его болтом крепления на перекидке. Болт затягивается с усилием 4–6 Н·м. Перед этим проверьте, что трос находится в направляющей канавке и не перетёрт у крепёжного болта.
После фиксации отрежьте лишнюю длину, оставив 3–5 см, и установите наконечник. Убедитесь, что трос не цепляет элементы системы и не мешает работе переключателя при перемещении между звёздами.
Никаких изгибов возле болта крепления быть не должно – трос должен выходить из рубашки прямо, без изломов. Это уменьшает трение и повышает точность работы переключателя.
Настройка ограничительных винтов для крайних положений
Перед настройкой переключателя убедитесь, что трос ослаблен или вовсе отсоединён. Цепь должна быть на самой маленькой звезде спереди и самой большой сзади. Это необходимо для правильной регулировки нижнего ограничительного винта (обычно обозначен буквой L).
Поверните винт L так, чтобы внутренняя пластина рамки переключателя находилась на расстоянии 1–2 мм от цепи. При этом рамка должна располагаться параллельно звёздам и не задевать цепь при вращении шатунов.
Переместите цепь на самую большую переднюю звезду и самую маленькую заднюю. Теперь настройте винт H. Его задача – ограничить движение рамки наружу и предотвратить сход цепи. Добейтесь расстояния 1–2 мм между внешней пластиной рамки и цепью. Проверьте, чтобы при вращении педалей не возникало шума и трения.
После настройки обоих винтов верните цепь в центральное положение и убедитесь, что переключатель свободно перемещается между крайними точками, не выходя за их пределы. При необходимости скорректируйте винты L и H на 1/8 оборота.
Точная регулировка натяжения троса для плавного переключения

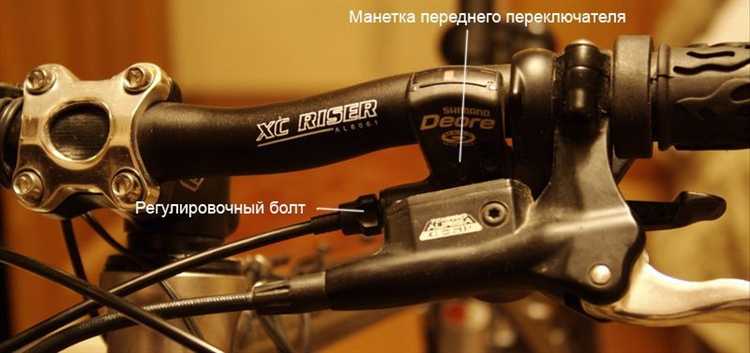

Перед началом регулировки убедитесь, что трос закреплен в переднем переключателе без провисаний и заусенцев. Используйте барашковую гайку на руле или на корпусе переключателя для тонкой настройки натяжения.
Поворачивая барашковую гайку по часовой стрелке, увеличивайте натяжение троса, что уменьшит зазор между цепью и большим звёздочками. Против часовой стрелки – ослабляйте, чтобы цепь легче переходила на меньшую звезду.
Для проверки правильного натяжения переключите цепь на среднюю звезду и плавно переключайтесь на максимальную и минимальную. Если цепь не доходит до нужной звезды или цепляет звено, отрегулируйте барашковую гайку на 1/4 оборота и повторите тест.
При чрезмерном натяжении троса переключатель может заедать, а при недостаточном – переключение будет прерывистым. Оптимальное натяжение – когда переключение происходит без задержек и шумов, цепь не падает с звёздочек.
Регулярно проверяйте натяжение троса после интенсивной эксплуатации или промывки велосипеда, так как тросы со временем растягиваются и требуют дополнительной подстройки.
