Неравномерность подачи топлива секциями ТНВД напрямую влияет на синхронность работы цилиндров, устойчивость холостого хода и экономичность дизельного двигателя. Отклонение в подаче между секциями вызывает неравномерное распределение нагрузок по цилиндрам, что отражается на работе двигателя и уровне выбросов.
Допустимая неравномерность подачи топлива для большинства рядных ТНВД составляет не более ±5% от номинального объёма подачи при полном открытии рейки. В отдельных случаях, допустимые отклонения могут регулироваться требованиями ГОСТ или техническими условиями производителя конкретного насоса. Проверка проводится на специализированных стендах с измерением объёма подачи каждой секции за определённое количество циклов.
Превышение допустимого предела по одной или нескольким секциям требует корректировки длины управляющих тяг, замены изношенных плунжерных пар или устранения заеданий в механизме рейки. Погрешность в пределах до 2% обычно считается допустимой без вмешательства, особенно если двигатель работает без вибраций и провалов.
Регламентированные значения неравномерности подачи можно найти в технической документации к ТНВД или в сервисных инструкциях по конкретной модели двигателя. При диагностике и регулировке следует ориентироваться именно на эти параметры, а не на субъективные признаки нестабильной работы.
Как измеряется неравномерность подачи топлива секциями ТНВД
Измерение неравномерности подачи топлива секциями ТНВД выполняется с использованием специализированного стенда. Для оценки необходимо обеспечить стабильные условия испытаний: одинаковую температуру топлива, постоянную частоту вращения приводного вала и точное положение управляющей рейки. Расхождение в подаче определяется при одинаковых циклах работы каждой секции насоса.
Процедура начинается с запуска насоса на холостом ходу до выхода на устойчивый режим. Затем производится серия подач, как правило, в количестве не менее 100 циклов на каждую секцию. Объём поданного топлива собирается в мерные мензурки или электронные измерительные модули. После этого рассчитывается среднее значение подачи по всем секциям и отклонения каждой секции от этого среднего.
Абсолютная неравномерность определяется как разница между максимальным и минимальным объёмом подачи. Относительная неравномерность выражается в процентах по формуле: (макс. подача – мин. подача) / среднее значение × 100%. Для большинства рядных ТНВД допустимое отклонение не должно превышать 4–5%. У форсированных моделей предельное значение может быть ниже – до 2%.
Дополнительно оценивают разброс по парам секций, особенно если насос эксплуатируется в условиях высокой точности подачи, например, на дизельных генераторах или судовых установках. При превышении нормативов проводится дефектовка плунжерных пар, пружин, распределительных шайб и седел нагнетательных клапанов.
Нормативы допустимой неравномерности для различных типов ТНВД
Допустимая неравномерность подачи топлива секциями ТНВД регламентируется в зависимости от конструкции насоса, количества секций, назначения двигателя и типа применяемого топлива. При оценке допустимых значений учитываются требования к равномерности работы цилиндров, устойчивости холостого хода и соответствию токсичности отработавших газов нормам.
- Для рядных ТНВД с механическим приводом (например, типа 4УТН или 6УТН), применяемых на дизельных двигателях грузовой и тракторной техники, допускается неравномерность подачи не более ±5% от средней величины подачи при номинальной частоте вращения и нагрузке.
- У распределительных ТНВД (например, Bosch VE), применяемых на легких дизельных двигателях, допуск составляет ±3% при испытаниях на стенде. Повышенная точность требуется из-за меньшего количества цилиндров и чувствительности к разнице подачи.
- У многосекционных ТНВД для мощных судовых и стационарных дизелей неравномерность может допускаться до ±6%, если компенсируется балансировкой по цилиндрам или корректировкой по дымности.
- При применении ТНВД на дизелях с системой непосредственного впрыска Common Rail, классическая неравномерность подачи секциями не нормируется, так как подача управляется электронно. Однако отклонения в производительности насосных элементов не должны превышать 2% в пределах заявленного диапазона производительности.
Для всех типов насосов проверка проводится при номинальной подаче и минимальной подаче (режим холостого хода). В случае превышения допуска допускается индивидуальная регулировка секций, подбор шайб или калибровка поршней. Нарушение равномерности сверх нормы приводит к повышенной вибрации, перерасходу топлива и локальному перегреву цилиндров.
Влияние отклонений в подаче топлива на работу двигателя
Отклонения в подаче топлива между секциями ТНВД непосредственно отражаются на равномерности работы цилиндров, особенно при частичных нагрузках и на холостом ходу. Даже при отклонении в пределах 4–5 % может возникать нестабильность оборотов, провалы в работе отдельных цилиндров и увеличение содержания CO и CH в выхлопных газах.
При превышении допустимой неравномерности более 8 % наблюдаются характерные вибрации, снижение крутящего момента и неустойчивая работа на переходных режимах. Это особенно критично для двигателей с механическим регулированием подачи, где коррекция распределения топлива по секциям без вмешательства невозможна.
Избыточная подача на одну из секций приводит к перегреву соответствующего цилиндра, повышенному износу поршневой группы и увеличенному расходу топлива. Недостаточная подача вызывает пропуски воспламенения, снижение компрессии и нагарообразование на форсунках и клапанах.
На практике допустимое отклонение не должно превышать 5 % от средней подачи на цикл при номинальных оборотах. При проверке ТНВД на стенде необходимо учитывать не только количественные показатели, но и устойчивость подачи при разных режимах – от минимальных до максимальных нагрузок.
Регулярная проверка и настройка ТНВД с применением прецизионных мерных сосудов или электронных измерительных систем позволяет выявить рассогласование по секциям, которое не всегда проявляется при визуальном осмотре. При эксплуатации в тяжелых условиях допустимый интервал обслуживания сокращается, так как износ плунжерных пар ускоряет развитие неравномерности.
Причины превышения допустимой неравномерности подачи топлива
Влияние оказывает и неравномерный износ кулачкового вала. При изменении профиля кулачков нарушается синхронность перемещения плунжеров, что вызывает различия в объёме подаваемого топлива.
Разрегулировка приводных элементов – шестерён, втулок, шпонок – также влияет на равномерность работы секций. Незначительный люфт или смещение фаз приводит к сбою в моменте начала подачи топлива.
Загрязнение или повреждение нагнетательных клапанов создаёт гидравлические сопротивления, отличающиеся по секциям. Это отражается на скорости закрытия клапанов и, как следствие, на точности объёма подачи.
Дополнительным фактором может быть разность температурных условий между секциями, вызванная неравномерным охлаждением или нарушением теплоотвода от корпуса ТНВД. Перегрев отдельных зон влияет на зазоры в сопряжениях и изменяет рабочие параметры.
Влияние оказывает и различие в характеристиках форсунок. Даже при идентичной настройке, форсунки с разной пропускной способностью вызывают перераспределение нагрузки между секциями, что приводит к компенсаторным колебаниям подачи.
При превышении допустимых значений неравномерности необходимо поэтапно проверить состояние плунжерных пар, кулачкового механизма, регулировки привода, герметичность и чистоту клапанов, а также характеристики распылителей. Любое отклонение может потребовать замены или тонкой настройки отдельных компонентов.

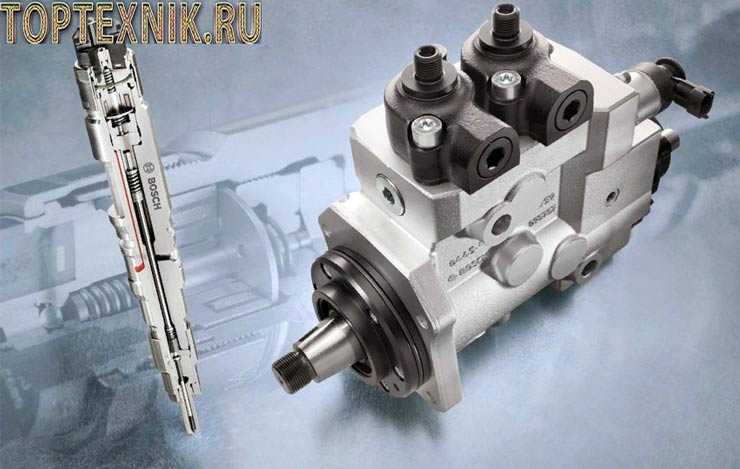

Методы устранения неравномерности подачи в секциях ТНВД
Первоначально проводят измерение подачи по каждой секции с помощью прецизионных мерных сосудов или электронных дозаторов. Если расхождение между секциями превышает допустимые значения, приступают к корректировке.
Наиболее распространённый способ – регулировка длины хода плунжеров. Это достигается подбором и установкой регулировочных шайб под управляющий рычаг. Для каждого типа ТНВД существуют конкретные допуски по высоте шайбы, обеспечивающие необходимую коррекцию подачи.
Если регулировка не даёт результата, проверяют состояние плунжерных пар. Износ по зеркалу плунжера, эллипсность, задиры или утрата герметичности могут вызывать отклонения. В этом случае замена пары обязательна. Устанавливать новые элементы следует попарно и производить последующую регулировку подачи.
Дополнительно осматривают седла и иглы нагнетательных клапанов. Нарушение герметичности в момент закрытия клапана вызывает утечку и снижает объём впрыскиваемого топлива. При выявлении дефектов элементы заменяются с последующей притиркой.
Также проверяют правильность установки распределительного кулачка. Даже незначительное смещение угла установки приводит к рассинхронизации момента подачи по секциям. Для восстановления точности используют специальные приспособления с индикатором часового типа.
На заключительном этапе проводят повторную проверку подачи на стенде. Показания по каждой секции сравниваются с нормативными и фиксируются. При необходимости выполняется дополнительная корректировка.
Когда требуется регулировка или замена секции ТНВД
Регулировка секции ТНВД необходима при превышении допустимой неравномерности подачи топлива, которая обычно не должна превышать 5% от номинального объёма. При диагностике обнаруживают отклонения подачи отдельных секций свыше этого значения, что приводит к неравномерной работе двигателя и снижению его ресурса.
Причиной нарушения работы секции могут стать износ кулачков распределительного вала, деформация или засорение форсунок, а также нарушение зазоров в плунжерных парах. Регулировка включает в себя проверку и настройку зазоров в механизмах дозирования и синхронизацию секций по объему подаваемого топлива.
Замена секции требуется при наличии повреждений, неустранимых регулировкой: трещинах корпуса, сильном износе плунжеров или втулок, разрушении клапанов. Также замена оправдана при постоянных сбоях подачи, которые вызывают повышение токсичности отработавших газов и снижение мощности двигателя.
Контроль состояния секций выполняется на стендах с измерением подачи каждой секции под рабочим давлением и нагрузкой. Рекомендуется проводить диагностику при пробеге каждые 10–15 тыс. км или при обнаружении повышенного расхода топлива и нестабильной работы мотора.
Вопрос-ответ:
Что означает термин «неравномерность подачи топлива секциями ТНВД» и как это влияет на работу двигателя?
Неравномерность подачи топлива секциями топливного насоса высокого давления (ТНВД) — это отклонение в объеме топлива, подаваемого каждой секцией за один цикл. Если подача топлива разная по секциям, возникает неравномерность горения в цилиндрах, что приводит к снижению мощности, повышенному расходу топлива, а также увеличению вибраций и износа двигателя.
Какие значения неравномерности подачи топлива считаются допустимыми для разных типов ТНВД?
Допустимая неравномерность зависит от конструкции насоса и типа двигателя. Например, для плунжерных ТНВД неравномерность обычно не должна превышать 5–7 % от среднего объема подачи. Для более современных и точных насосов допустимые отклонения могут быть еще меньше — порядка 2–3 %. Конкретные нормы обычно указываются производителем оборудования и зависят от требований к работе двигателя.
Какие методы применяют для измерения неравномерности подачи топлива в секциях ТНВД?
Измерение проводят с помощью специальных приборов — измерителей подачи топлива, которые фиксируют объем, подаваемый каждой секцией за цикл работы. Также используют контрольные коллекторы и расходомеры с точной градуировкой. В процессе замера фиксируют и анализируют разброс подачи между секциями, чтобы определить степень неравномерности.
Что может привести к превышению допустимой неравномерности подачи топлива в секциях ТНВД?
Причинами нарушения равномерности часто становятся износ деталей, засоры или повреждения клапанов и плунжеров, неправильная регулировка, загрязнение топлива и недостаточная смазка. Механические дефекты или коррозия внутри секций влияют на подачу, вызывая перебои и снижение точности дозирования топлива.
Как воздействует неравномерная подача топлива секциями ТНВД на долговечность и техническое состояние двигателя?
Если неравномерность превышает допустимые нормы, возникают неравномерные нагрузки на цилиндры, что вызывает повышенный износ поршней, колец и цилиндров. Также увеличивается вибрация двигателя, снижается плавность его работы. Все это сокращает срок службы компонентов, повышает риск повреждений и ведет к увеличению затрат на ремонт и обслуживание.
Какие значения неравномерности подачи топлива считаются допустимыми для секций ТНВД и как их определяют?
Допустимые значения неравномерности подачи топлива секциями ТНВД зависят от типа насоса и требований конкретного двигателя. Обычно пределы устанавливаются в процентах отклонения от среднего объёма подачи каждой секции. Например, для большинства промышленных дизельных двигателей предел колеблется в пределах 3–5%. Значения определяются на испытательных стендах при помощи измерения количества топлива, подаваемого каждой секцией за заданный период или цикл. Если фактические отклонения превышают эти нормативы, это может привести к неравномерной работе двигателя, повышенному износу и увеличению расхода топлива.
