В режиме LowZ мультиметр практически «нагружает» цепь, подавляя паразитные потенциалы. Это делает показания более достоверными при отсутствии реального источника напряжения. Например, при проверке обесточенной линии, где обычный режим покажет 40–60 В из-за наведённого напряжения, LowZ зафиксирует 0 В, исключая вероятность ошибки.
Для измерения в режиме LowZ необходимо перевести переключатель мультиметра в соответствующее положение, обозначенное символом или надписью «LoZ», «Low Z» или «V~ LoZ». Подключение щупов выполняется стандартно: чёрный – в COM, красный – в гнездо VΩ. После подсоединения к измеряемой точке прибор автоматически применяет низкий импеданс. Важно: этот режим не подходит для точных измерений слабых сигналов или чувствительных цепей, так как он может влиять на работу схемы.

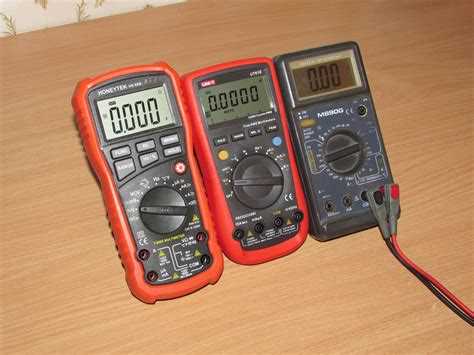

Что такое LowZ на мультиметре и как его измерить
Функция LowZ (Low Impedance) на мультиметре означает режим низкого входного сопротивления, обычно в пределах 1 кОм. Этот режим позволяет устранять паразитные напряжения, возникающие из-за электромагнитной наводки или остаточного заряда в цепях, не подключённых к источнику питания.
Использование LowZ оправдано при проверке наличия или отсутствия напряжения на розетках, выключателях, распределительных коробках. В высокоимпедансном режиме мультиметр может показывать «призрачное» напряжение, тогда как LowZ его эффективно подавляет.
Для измерения в режиме LowZ:
- Установите переключатель мультиметра в положение, помеченное как LowZ или с соответствующим значком (например, «LoZ»).
- Подключите щупы к точкам измерения: черный – к COM, красный – к VΩ.
- Проведите измерение. Если напряжение реально присутствует, прибор покажет его значение; если это наводка – дисплей покажет 0 или близкое к нулю значение.
Важно: из-за низкого сопротивления входа при измерениях в LowZ возможна нагрузка на чувствительные цепи. Не применяйте режим для точных измерений сигнала или на электронных платах без уверенности в допустимости.

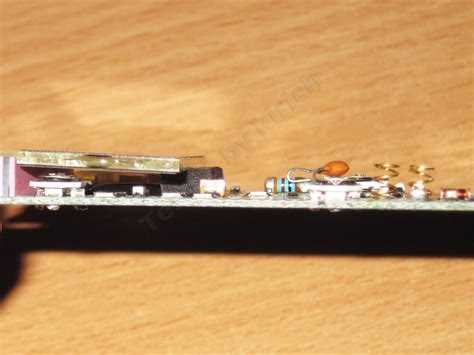

Назначение режима LowZ при измерении напряжения
Режим LowZ на мультиметре предназначен для измерения переменного и постоянного напряжения с пониженным входным импедансом, обычно около 1 кОм. Это снижает влияние фантомного напряжения, возникающего из-за электромагнитной индукции в неактивных цепях. Такие наводки часто фиксируются стандартными мультиметрами с высоким входным сопротивлением (10 МОм), что вводит в заблуждение при диагностике цепей.
Применение LowZ особенно эффективно при проверке питания на розетках, выключателях, распределительных коробках и других участках, где возможна индуктивная связь с активными цепями. Режим позволяет игнорировать ложные показания, поскольку паразитическое напряжение не способно создать значительный ток при низком импедансе, и измеритель показывает «0» или близкое к нулю значение.
Важно использовать LowZ только при измерении напряжения. Нельзя применять этот режим для проверки чувствительных компонентов, поскольку высокий ток может повредить элементы схемы. Не рекомендуется использовать LowZ в случаях, где требуется точная оценка напряжения в цепях с высоким внутренним сопротивлением, поскольку показания будут искажены.
Для активации режима LowZ следует выбрать соответствующее положение переключателя на мультиметре или нажать кнопку, если такая опция реализована. Перед использованием рекомендуется ознакомиться с документацией конкретной модели, так как функциональность может различаться.

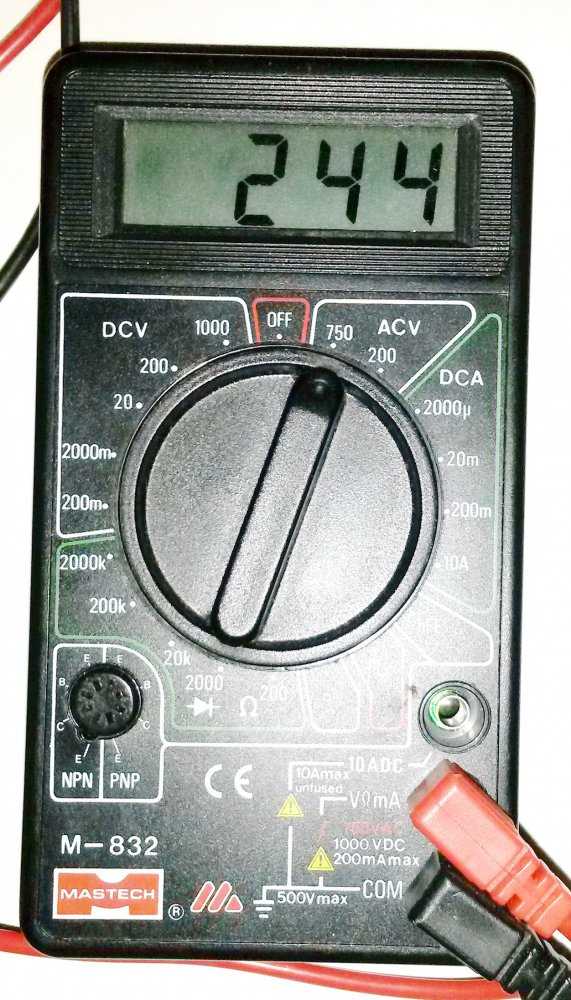

Чем режим LowZ отличается от стандартного измерения напряжения
Режим LowZ (низкое входное сопротивление) предназначен для устранения ложных напряжений, возникающих из-за наведённого или остаточного потенциала на неактивных проводах. В отличие от стандартного режима, где входное сопротивление мультиметра составляет 10 МОм, в LowZ оно снижается до 2–3 кОм.
- Стандартный режим – высокоомный. Он не нагружает цепь, но может показывать «фантомное» напряжение на разомкнутых или слабоиндуктивных линиях.
- LowZ – низкоомный. Он «гасит» наведённое напряжение, позволяя получить только фактические значения, актуальные для нагруженной цепи.
Применение LowZ особенно важно при:
- Диагностике силовых кабелей и распределительных коробок, где возможно наведённое напряжение от соседних фаз.
- Проверке обесточенных линий – исключается риск ложной уверенности в наличии питания.
Для точного измерения в активных цепях лучше использовать стандартный режим, чтобы не влиять на саму цепь из-за низкого сопротивления прибора. В LowZ режим следует переходить только при необходимости исключения фантомных сигналов.
Когда стоит использовать режим LowZ и зачем он нужен
Режим LowZ на мультиметре предназначен для устранения фантомного напряжения, возникающего из-за наведённого потенциала от рядом проходящих проводов или оборудования. Такие ложные показания могут достигать десятков вольт, что приводит к неправильной интерпретации состояния цепи.
Использовать LowZ следует при проверке отключённых цепей переменного тока, особенно в распределительных щитах, при диагностике розеток, выключателей и осветительных линий. Это особенно важно при работе с линиями, проходящими параллельно питающим кабелям, где вероятность наводок максимальна.
Режим LowZ снижает внутреннее сопротивление мультиметра до 2–3 кОм, что позволяет рассеивать наведённое напряжение и показывать только реально существующее. Это обеспечивает достоверность измерений и предотвращает ошибочное определение наличия опасного напряжения.
LowZ также полезен при проверке цепей с высоким импедансом, где обычный режим может давать нестабильные или переоценённые значения. При тестировании обрывов, выключателей и реле этот режим помогает избежать ложных «напряжённых» участков.
Не рекомендуется использовать LowZ при точных измерениях напряжения в рабочих цепях, особенно в цифровой электронике или цепях с низким током – сниженное сопротивление может повлиять на работу устройств.
Как включить и распознать режим LowZ на мультиметре
Режим LowZ (низкоимпедансный режим) включается через специальное положение переключателя режима или отдельную кнопку. Обозначается как «LowZ», «LoZ» или иконкой с перечёркнутым символом привидения (для устранения фантомных напряжений). Не все модели мультиметров поддерживают эту функцию – она присутствует в продвинутых или профессиональных приборах, таких как Fluke 117, UNI-T UT61E+, Brymen BM869s и аналогичных.
На мультиметрах с поворотным переключателем нужное положение выбирается поворотом ручки в сектор с пометкой LowZ. Если используется кнопка, активируйте её после выбора основного режима измерения переменного напряжения (ACV). При активации режима на экране часто появляется символ «LoZ» или «Z↓». Это сигнал, что измерение будет производиться с низким входным сопротивлением (обычно 2–3 кОм), что исключает ложные показания от наводок.
После включения режима LowZ убедитесь, что измеряете только реальные напряжения, так как этот режим подавляет фантомные сигналы, которые могут отображаться в режиме с высоким сопротивлением. Не используйте этот режим при измерении маломощных цепей, так как мультиметр в LowZ может повлиять на работу схемы.

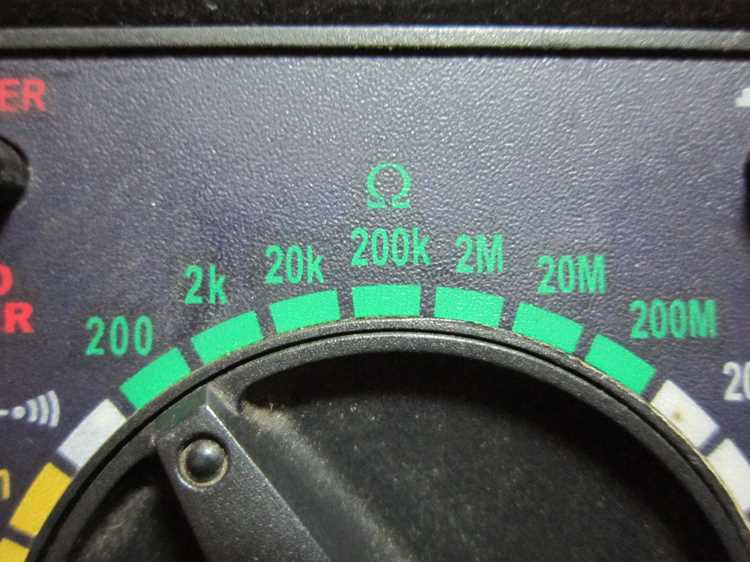

Пошаговая инструкция по измерению напряжения в режиме LowZ
Режим LowZ на мультиметре предназначен для измерения переменного напряжения с пониженным входным сопротивлением (обычно около 3 кОм). Это позволяет устранить паразитные наводки и точно определить наличие реального напряжения.
Перед началом убедитесь, что измеряемая цепь обесточена или защищена от случайного замыкания. Далее следуйте инструкции:
| Шаг | Действие |
|---|---|
| 1 | Установите переключатель мультиметра в режим AC LowZ. Обозначение может быть «V~ LowZ» или «LoZ». |
| 2 | Подключите черный щуп к гнезду COM, красный – к гнезду VΩ. |
| 3 | Проверьте работоспособность прибора на известном источнике напряжения (например, розетке), чтобы исключить ошибки подключения. |
| 4 | Коснитесь щупами двух точек измеряемой цепи: красным – к фазе или положительному контакту, черным – к нулю или общему проводу. |
| 5 | Зафиксируйте показания. При наличии «настоящего» напряжения прибор отобразит стабильное значение. Если напряжение наведенное – значение будет нестабильным и близким к нулю. |
| 6 | После завершения измерения отключите щупы и переведите прибор в безопасное положение (например, в OFF). |
Измерения в режиме LowZ недопустимы на чувствительных электронных схемах: низкое входное сопротивление может повредить компоненты.
Ошибки при использовании LowZ и как их избежать
Режим LowZ на мультиметре предназначен для устранения фантомного напряжения за счёт низкого входного импеданса. Однако неправильное применение может привести к ошибочным измерениям и повреждению прибора.
- Измерение на чувствительных цепях: LowZ может перегрузить схемы с высоким импедансом, например, входы микроконтроллеров или датчиков. Используйте Hi-Z в таких случаях.
- Попытка измерения тока: Режим LowZ предназначен исключительно для измерения напряжения. Попытка измерить ток приведёт к ошибкам или выходу из строя прибора.
- Игнорирование спецификации: Некоторые мультиметры активируют LowZ только при переменном напряжении. Перед измерением проверьте, как конкретная модель работает в этом режиме, особенно в диапазоне постоянного напряжения.
- Работа с малыми сигналами: LowZ может «съедать» слабые сигналы, делая невозможным точное измерение напряжения в малом диапазоне (до 1 В). В таких случаях используйте обычный режим с высоким импедансом.
- Измерение на неразряженных конденсаторах: При наличии остаточного заряда LowZ может дать ложные показания. Предварительно разрядите конденсатор через резистор.
Для надёжной работы:
- Используйте LowZ только для поиска фантомного напряжения в силовых цепях.
- Никогда не используйте этот режим в цепях управления и слабосигнальных линиях.
- Убедитесь, что выбран правильный диапазон и тип сигнала (AC/DC).
- Сравнивайте показания в LowZ и Hi-Z для исключения искажений.
Вопрос-ответ:
Зачем нужен режим LowZ на мультиметре и в чём его отличие от обычного измерения напряжения?
Режим LowZ используется для измерения напряжения с низким входным импедансом (как правило, около 2-3 кОм), что позволяет устранять влияние фантомных напряжений. Такие напряжения могут появляться в неиспользуемых или длинных проводах, которые проходят рядом с источниками переменного тока. Они не несут полезной нагрузки, но могут вводить в заблуждение при обычном измерении. В режиме LowZ мультиметр «нагружает» цепь, снижая чувствительность к этим паразитным наводкам и показывая реальное наличие или отсутствие напряжения. Это особенно полезно при проверке обесточенных цепей, чтобы убедиться, что на них действительно нет напряжения.
Как правильно пользоваться режимом LowZ на мультиметре при проверке розетки?
Для проверки розетки в режиме LowZ сначала нужно установить мультиметр в соответствующее положение на шкале, обычно обозначенное как LowZ или Z↓. После этого подключите щупы к контактам розетки, как при обычном измерении напряжения. Если розетка подключена к сети, прибор покажет напряжение в пределах 220–240 В. Если цепь обесточена, но в ней есть наведённое напряжение, то обычный режим может показать 20–50 В, в то время как в LowZ показания будут близки к нулю. Это поможет избежать ошибок при определении, находится ли цепь под напряжением. После завершения измерения режим рекомендуется отключить, так как он создаёт дополнительную нагрузку на цепь и не подходит для чувствительной электроники.
