Светодиод в оптической компьютерной мышке получает питание напрямую от USB-порта, стандартное напряжение которого составляет 5 вольт. Это значение является номинальным для всех USB-устройств, включая мыши. Однако сам светодиод работает не на полные 5 В, поскольку подключён через токоограничивающий резистор или специальный драйвер.
Фактически, рабочее напряжение, подаваемое непосредственно на светодиод, составляет примерно 1,8–2,2 вольта для инфракрасных или красных излучателей. Точное значение зависит от типа применённого светодиода: инфракрасные диоды требуют меньше напряжения, чем синие или белые. Остальное напряжение «съедается» на резисторе, который обеспечивает стабильную работу светодиода и предотвращает его перегрев.
Измерение напряжения на контактах светодиода можно провести с помощью мультиметра в режиме постоянного тока. При этом важно учитывать, что светодиоды чувствительны к полярности и току. Рекомендуемый рабочий ток для стандартного светодиода в мышке – от 10 до 20 мА. При превышении этих значений возможно снижение ресурса светодиода или его повреждение.
При самостоятельной замене светодиода или модификации мышки важно точно подобрать номиналы резисторов, исходя из характеристик нового диода. Например, если используется красный диод с падением напряжения 2 В и необходимым током 15 мА, то резистор должен быть рассчитан на примерно 200 Ом при питании от 5 В.
Стандартное напряжение светодиодов в оптических мышках
В оптических компьютерных мышках используются светодиоды, работающие в определённом диапазоне напряжений, зависящем от типа излучателя. Наиболее распространены два варианта – красные светодиоды и инфракрасные. Каждый из них требует конкретного напряжения для стабильной и безопасной работы.
- Красные светодиоды работают при прямом напряжении от 1,8 до 2,2 В. Это оптимальный диапазон, при котором обеспечивается достаточная яркость и стабильность свечения.
- Инфракрасные светодиоды требуют чуть более низкого напряжения – от 1,2 до 1,5 В. Такие светодиоды менее чувствительны к перегреву и потребляют меньше энергии.
Напряжение подаётся не напрямую от USB-порта (5 В), а через встроенные резисторы или стабилизаторы, снижающие уровень до рабочего диапазона. В большинстве мышек используется токоограничивающий резистор, подобранный с учётом номинального тока светодиода – обычно 20–30 мА.
Рекомендуется при замене светодиода учитывать его характеристики: прямое напряжение, ток и спектр излучения. Несоответствие параметров может привести к нестабильной работе сенсора или перегреву элемента. При измерениях следует использовать мультиметр с режимом проверки диодов, чтобы не допустить превышения напряжения при диагностике.
Различия в питании светодиодов у проводных и беспроводных моделей
Питание светодиодов в компьютерных мышках напрямую зависит от типа устройства – проводного или беспроводного. У проводных моделей питание осуществляется через USB-интерфейс, обеспечивающий стабильное напряжение 5 В. Однако на сам светодиод через токограничивающий резистор обычно подаётся напряжение в пределах 1,8–2,2 В для красных излучателей, что соответствует их рабочему диапазону. Энергия в избытке гасится на резисторе, что упрощает схему и снижает требования к стабилизации.
У беспроводных мышей питание формируется от батарей или аккумуляторов, чаще всего с номинальным напряжением 1,2–1,5 В (при использовании одного или двух элементов питания). При этом используется повышающий DC-DC-преобразователь, который стабилизирует выходное напряжение для микроконтроллера и светодиода. Светодиоды в таких моделях нередко работают на напряжении около 1,8 В, но с более точной стабилизацией тока, так как избыточное потребление напрямую влияет на срок службы батареи.
Для снижения энергопотребления в беспроводных моделях применяются светодиоды с повышенной светоотдачей и микросхемы управления, обеспечивающие импульсную работу – включение только в момент съёма изображения сенсором. Это позволяет кратковременно подавать питание и уменьшить общий расход. В проводных мышках такой подход используется реже из-за отсутствия ограничений по питанию.
Если необходимо заменить светодиод, важно учитывать, что в беспроводных мышах использование стандартных 20 мА моделей может привести к ускоренному разряду батарей. Рекомендуется применять светодиоды с током 5–10 мА и низким прямым напряжением. В проводных устройствах таких ограничений нет, но важно согласовать параметры с номиналами ограничивающих элементов в схеме.
Как измерить напряжение на светодиоде с помощью мультиметра
Перед началом измерений убедитесь, что мышь подключена к источнику питания – USB-порт или батарея, в зависимости от модели. Светодиод должен быть активен: в оптических мышках он светится постоянно или кратковременно при перемещении.
Используйте цифровой мультиметр с функцией измерения постоянного напряжения (DCV). Установите предел измерений на диапазон до 20 В, поскольку типичное напряжение на светодиоде находится в пределах от 1,8 до 2,5 В.
Если светодиод скрыт в линзовом модуле, можно отследить его цепь на плате – светодиоды, как правило, запитаны через токоограничивающий резистор, рядом с которым удобно выполнять замеры. В этом случае измеряйте напряжение между входом резистора (от контроллера) и выходом (на светодиод).
После завершения измерений отключите мышь от питания и аккуратно соберите корпус. При работе с компактной электроникой важно соблюдать осторожность, чтобы не повредить мелкие компоненты и дорожки на плате.

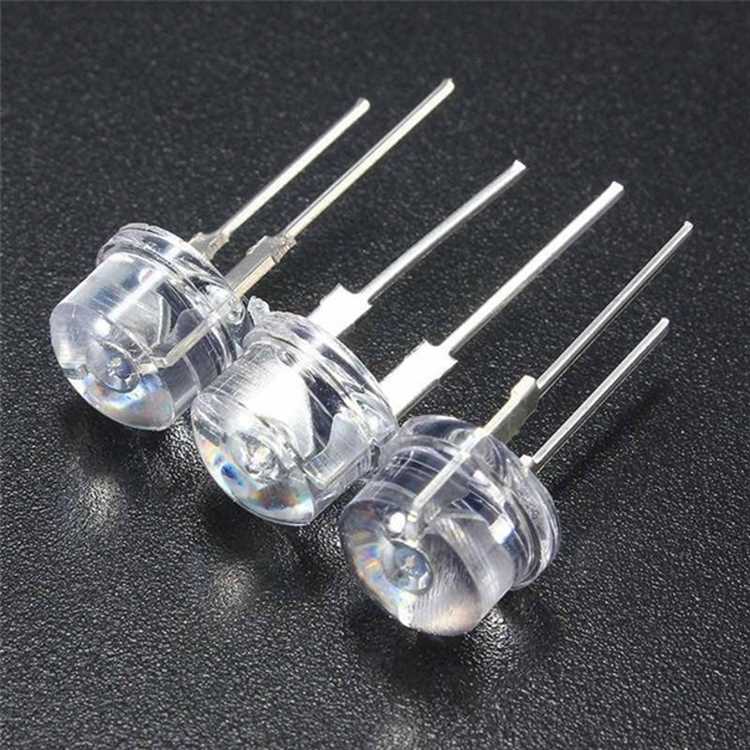

Влияние типа светодиода на рабочее напряжение
Тип светодиода напрямую определяет диапазон рабочего напряжения в компьютерной мышке. Красные инфракрасные диоды, используемые в большинстве бюджетных моделей, функционируют при напряжении от 1,2 до 1,8 В. Их выбирают за низкое энергопотребление и совместимость с простыми схемами управления.
В моделях с более высокой точностью позиционирования применяются видимые красные или синие светодиоды. Для них требуется напряжение от 1,8 до 3,3 В. Синие диоды, в частности, имеют более высокий порог включения – около 3,0 В, что требует применения стабилизирующих элементов в цепи питания.
Лазерные светодиоды, используемые в премиальных мышках, работают при напряжении 2,8–5 В и требуют более точного регулирования питания. Повышенное напряжение необходимо для генерации узкого лазерного луча, обеспечивающего считывание даже с глянцевых или прозрачных поверхностей.
При замене светодиода или проектировании схемы важно учитывать его характеристику прямого напряжения и максимально допустимый ток. Несоответствие параметров может привести к перегреву, снижению ресурса или полному выходу из строя. Рекомендуется использовать ограничительные резисторы и проверенные источники питания с допустимым уровнем пульсаций.
Питание инфракрасных и красных светодиодов в мышках
В компьютерных мышках используются два основных типа светодиодов: инфракрасные (ИК) и красные. Каждый из них имеет разные характеристики по рабочему напряжению и току, что напрямую влияет на схему питания устройства.
Инфракрасные светодиоды применяются в современных энергосберегающих моделях. Их рабочее напряжение обычно составляет 1,2–1,5 В. При этом ток потребления варьируется от 10 до 30 мА. Такие светодиоды невидимы для глаза, но эффективно взаимодействуют с сенсором, обеспечивая точную регистрацию движения. Для стабилизации тока в схему часто включают резистор или транзисторный драйвер.
Красные светодиоды чаще встречаются в более старых или бюджетных моделях. Их номинальное прямое напряжение составляет 1,8–2,2 В при токе около 20 мА. Источник питания – 5-вольтовая линия USB, с понижением напряжения через токоограничивающий резистор. Например, если используется светодиод с падением напряжения 2 В и током 20 мА, сопротивление резистора рассчитывается по формуле: (5 В – 2 В) / 0,02 А = 150 Ом.
При проектировании схемы важно учитывать тепловыделение и характеристики стабилизации. Падение напряжения на светодиоде зависит от температуры и конкретной модели кристалла, поэтому в реальных условиях возможны отклонения до ±0,2 В. Для ИК-светодиодов также критична длина волны, так как сенсоры настроены на диапазон около 850–950 нм.
Выбор между ИК и красным светодиодом обусловлен не только энергопотреблением, но и требованиями к невидимости свечения, стоимости и типу сенсора. В обоих случаях питание должно обеспечивать стабильное напряжение и соответствующий рабочий ток без пульсаций и перенапряжения.
Почему напряжение на светодиоде меньше, чем напряжение питания USB
Напряжение, подаваемое на светодиод в компьютерной мышке, обычно меньше напряжения питания USB по нескольким причинам, связанным с конструкцией и особенностями работы светодиодов. USB-порты предоставляют стандартное напряжение 5 В, однако светодиоды требуют меньшее рабочее напряжение для эффективной работы.
Во-первых, светодиоды имеют определенное рабочее напряжение, которое зависит от их типа. Например, красный светодиод обычно работает при напряжении 1.8-2.2 В, в то время как инфракрасный светодиод может требовать еще меньшее напряжение. Это связано с тем, что светодиод – это полупроводниковый прибор, и его характеристики зависят от материала и конструкции, из которых он сделан.
Во-вторых, для защиты светодиодов от перегрева и повреждений используются дополнительные компоненты, такие как резисторы или драйверы питания. Эти элементы ограничивают подаваемое напряжение, чтобы не превышать максимально допустимый уровень для конкретного светодиода. В результате, хотя USB порт подает 5 В, напряжение, приходящее непосредственно на светодиод, значительно ниже.
Кроме того, для поддержания стабильной работы светодиода часто используется преобразователь напряжения, который снижает избыточное напряжение до уровня, подходящего для диода. Это может быть реализовано через использование драйвера или резистора, который снижает напряжение до оптимальных значений для светодиода.
Таким образом, разница между напряжением питания USB и напряжением, подаваемым на светодиод, обусловлена необходимостью защиты светодиода и обеспечением его нормальной работы в рамках оптимальных электрических характеристик.

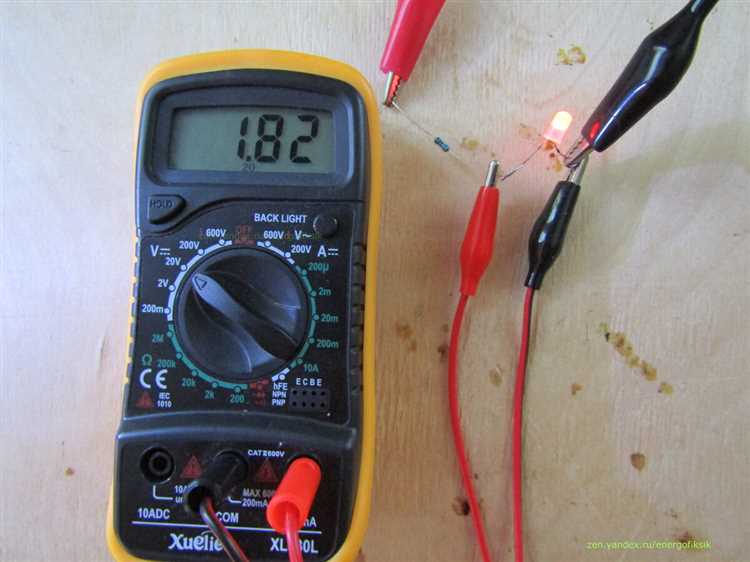

Роль токоограничивающего резистора в формировании напряжения
Напряжение, подаваемое на светодиод, часто выше его рабочего напряжения. Резистор помогает компенсировать это различие, создавая падение напряжения, которое снижает его до уровня, безопасного для работы светодиода. Выбор значения резистора зависит от параметров светодиода, таких как его рабочее напряжение и номинальный ток.
При расчете резистора используется формула: R = (Uпит – Uсветодиода) / I, где Uпит – напряжение питания, Uсветодиода – рабочее напряжение светодиода, а I – ток, который должен проходить через светодиод. Это позволяет точно выбрать нужное значение резистора для каждой конкретной модели мышки и типа светодиода.
Важным моментом является также мощность резистора, которая должна быть достаточной для рассеивания тепла. При слишком низкой мощности резистор может перегреться, что приведет к его выходу из строя. Поэтому всегда следует учитывать спецификации как для светодиода, так и для резистора при проектировании схемы питания мышки.
Вопрос-ответ:
Сколько вольт подается на светодиод в компьютерной мышке?
В большинстве случаев для питания светодиодов в компьютерных мышках используется напряжение в 5 вольт, которое поступает через USB-порт. Однако, само напряжение на светодиоде будет немного ниже из-за использования токоограничивающего резистора, который предотвращает перегрузку компонента.
Почему на светодиоде в мышке всегда меньше напряжения, чем на USB-порту?
Причина заключается в том, что USB-порт подает на устройства стабильное напряжение 5 В, но светодиод требует меньшее напряжение для работы. Из-за этого используется токоограничивающий резистор, который снижает напряжение до необходимого уровня для светодиода, предотвращая его повреждение.
Как измерить напряжение на светодиоде в мышке с помощью мультиметра?
Чтобы измерить напряжение на светодиоде, необходимо установить мультиметр в режим измерения постоянного тока (DC). После этого подключите щупы мультиметра к двум выводам светодиода, при этом важно, чтобы измерения проводились при включенной мышке, так как светодиод должен быть активирован.
В чем разница между питанием светодиодов в проводных и беспроводных мышках?
Основное отличие заключается в источнике питания. В проводных мышках питание идет напрямую через USB-порт, который обеспечивает стабильное напряжение 5 В. В беспроводных мышках питание осуществляется от батареи или аккумулятора, что может приводить к небольшим колебаниям напряжения, однако оно также регулируется схемами, чтобы обеспечить стабильную работу светодиодов.
