Чем отличается дифференциальный автомат от обычного

Дифференциальный автомат совмещает функции автоматического выключателя и устройства защитного отключения (УЗО), что позволяет экономить место в щитке и упрощает монтаж. В отличие от обычного автомата, он не только защищает цепь от перегрузки и короткого замыкания, но и отслеживает утечку тока, мгновенно отключая питание при отклонении от нормы.

Обычный автомат срабатывает при превышении токовой нагрузки или коротком замыкании, но не реагирует на утечку тока. Это делает его недостаточно эффективным в вопросах защиты человека от поражения электрическим током. Для компенсации этого недостатка его часто дополняют УЗО, что требует дополнительного пространства и соединений.

Ключевое отличие – наличие в дифференциальном автомате встроенного дифференциального трансформатора. Он фиксирует разницу между токами фазы и нуля. При превышении установленного порога (обычно 10 или 30 мА) устройство отключает питание. Обычные автоматы такой функции не имеют.

При выборе дифференциального автомата важно учитывать номинал тока, ток утечки, тип характеристики (B, C, D) и возможность тестирования с помощью кнопки «Тест». Установка должна производиться с учётом направления подключения, так как нарушение полярности может привести к ложным срабатываниям или полному отказу защиты.

Как работает обычный автоматический выключатель в бытовой сети

Обычный автоматический выключатель (АВ) служит для автоматического отключения участка цепи при превышении допустимых токовых значений. Он защищает проводку и оборудование от короткого замыкания и перегрузки по току.

Основные элементы устройства:

• Тепловой расцепитель – реагирует на долговременное превышение тока. Основан на работе биметаллической пластины, которая изгибается при нагреве и механически размыкает цепь.
• Электромагнитный расцепитель – срабатывает мгновенно при коротком замыкании. Внутри расположен соленоид, который при резком росте тока притягивает якорь и размыкает контакты.
• Контактная система – обеспечивает замыкание и размыкание цепи. При срабатывании происходит быстрое отделение контактов с дугогашением.
• Механизм взвода и ручного управления – позволяет включать и выключать автомат вручную, а также восстанавливать его работу после срабатывания.

Для бытовых сетей чаще всего используются автоматы номиналом 6–32 А с характеристиками отключения B или C:

• Тип B – для стандартных потребителей (освещение, розетки); срабатывание при превышении тока в 3–5 раз.
• Тип C – для цепей с высокими пусковыми токами (насосы, холодильники); отключение при токе в 5–10 раз выше номинала.

Рекомендации по выбору:

1. Определить номинальный ток по сечению проводки и нагрузке.
2. Выбирать автомат с запасом не более 25% от расчетного тока.
3. Учитывать тип нагрузки при выборе характеристики срабатывания (B или C).
4. Для защиты отдельных линий (например, кухни или ванной) использовать отдельные автоматы.

Нельзя использовать автомат как средство защиты от поражения током – он не реагирует на токи утечки, для этого применяют устройства дифференциальной защиты.

Что контролирует дифференциальный автомат при утечке тока

Дифференциальный автомат контролирует разницу между токами в фазном и нулевом проводниках. При нормальной работе сумма токов равна нулю. Если возникает утечка, например, на корпус устройства или через повреждённую изоляцию, токи становятся неравными.

Устройство сравнивает значения входного и выходного тока с помощью чувствительного дифференциального трансформатора. При разнице, превышающей порог срабатывания (обычно 10, 30 или 100 мА в зависимости от назначения автомата), происходит мгновенное отключение цепи.

Автомат не измеряет ток утечки напрямую. Он фиксирует дисбаланс между токами и интерпретирует его как утечку. Важно учитывать, что устройство не защищает от перегрузки при утечке в пределах допустимого дифференциального тока. Оно действует только при отклонении от симметрии токов.

Для повышения надёжности рекомендуется использовать автоматы с селективной задержкой (тип S) в цепях с возможными пусковыми токами или помехами. Они исключают ложные срабатывания и обеспечивают корректную селективность при каскадной защите.

Наличие утечки тока может указывать на повреждение изоляции, проникновение влаги или нарушение конструкции электроприбора. Дифференциальный автомат позволяет локализовать проблему на ранней стадии, предотвращая поражение электрическим током и возгорание.

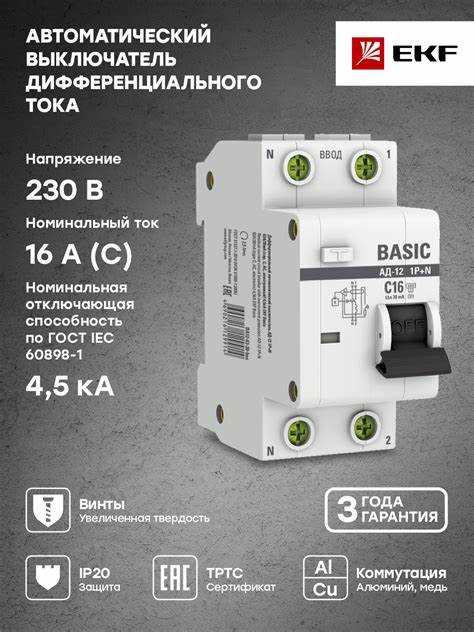

Механизм срабатывания при коротком замыкании: сравнение устройств

Обычный автоматический выключатель (автомат) реагирует на короткое замыкание срабатыванием электромагнитного расцепителя. Этот узел состоит из катушки с подвижным якорем, который мгновенно перемещается при резком увеличении тока, замыкающем накоротко цепь. Срабатывание происходит за доли миллисекунды при превышении порога тока в 5–10 номиналов, в зависимости от класса автомата (B, C, D).

Дифференциальный автомат совмещает функции обычного автомата и устройства защитного отключения (УЗО), но механизм срабатывания при коротком замыкании у него идентичен обычному автомату. Он также использует электромагнитный расцепитель, который работает независимо от дифференциальной защиты. Это означает, что на быстродействие при КЗ наличие УЗО-компонента не влияет.

Ключевое отличие – в компоновке и размере: дифференциальный автомат сложнее и чувствительнее к внутренним перегрузкам, особенно при установке в тесных щитах с плохим охлаждением. Практика показывает, что недорогие диффавтоматы менее устойчивы к повторным коротким замыканиям и могут выходить из строя при многократных срабатываниях.

Для цепей с высокой вероятностью КЗ (например, питающих розеточные группы в мастерских или в уличных условиях) рекомендуется использовать обычные автоматы с проверенными характеристиками по току короткого замыкания (6 или 10 кА), а дифференциальную защиту выносить отдельным УЗО. Это повышает надёжность и упрощает диагностику при аварии.

Как отличить дифференциальный автомат по внешнему виду и маркировке

Дифференциальный автомат совмещает функции автоматического выключателя и устройства защитного отключения (УЗО). Визуально и по маркировке его можно отличить по следующим признакам:

• Наличие тестовой кнопки «T» или «Test». Она расположена на корпусе и служит для проверки работоспособности устройства. У обычного автомата такой кнопки нет.
• Две шкалы номиналов на лицевой части. Одна обозначает ток отсечки (например, «C16»), вторая – ток утечки (например, «30 mA»). У автоматов без дифференциальной защиты указана только токовая характеристика (тип и номинал).
• Обозначение типа дифференциальной защиты. Часто присутствуют символы «AC», «A» или «B», указывающие на тип чувствительности к току утечки. У обычного автомата такие символы отсутствуют.
• Габариты корпуса. Дифференциальные автоматы шире: занимают два или более стандартных модульных места, в отличие от обычного автомата, который обычно одно- или двухполюсный и уже.
• Наличие схемы на корпусе. Часто на корпусе указывается электрическая схема подключения с обозначением трансформатора тока. У стандартного автомата – только схема расцепителя.
• Маркировка производителя. Многие производители добавляют обозначение типа, например: «ДИФ», «RCBO» или «Дифф. автомат». Эти надписи – прямой указатель на комбинированную защиту.

При подборе и проверке оборудования всегда обращайте внимание на маркировку и технические параметры. Установка устройства не по назначению может привести к снижению уровня электробезопасности.

Можно ли заменить обычный автомат на дифференциальный без переделки щитка

Замена обычного автомата на дифференциальный возможна, если соблюдены три условия: подходящее посадочное место на DIN-рейке, соответствие номинала и наличие свободного нулевого проводника для подключения к клемме дифференциальной защиты.

Стандартный модульный автомат занимает один модуль, тогда как большинство дифференциальных автоматов – два. Если в щитке нет резервного пространства, потребуется переместить или заменить другие элементы. Также необходимо проверить глубину посадочного пространства: не все щитки рассчитаны на двухмодульные устройства с более сложной конструкцией.

Дифференциальный автомат требует подключения не только фазного, но и нулевого проводника. Если в щитке нулевая шина не разделена на рабочую и защитную, потребуется её установка. Это особенно важно в системах TN-C, где нуль совмещён с заземлением.

Замена должна учитывать номинал тока и характеристику отключения. У дифференциального автомата параметры могут отличаться: например, ток утечки в 30 мА, который отсутствует у обычного автомата. Несоблюдение этих параметров приведёт к ложным срабатываниям или недопустимому снижению уровня защиты.

Подключение должно производиться строго в соответствии со схемой производителя. В некоторых моделях фазный и нулевой провод подводятся сверху, в других – снизу. Неправильная схема подключения приведёт к некорректной работе устройства или его выходу из строя.

Какие типы неисправностей не обнаруживает обычный автомат

Обычный автомат, предназначенный для защиты цепей от перегрузок и коротких замыканий, не фиксирует некоторые важные типы неисправностей. В первую очередь он не реагирует на токи утечки на землю, что становится критичным при возникновении токов утечки, способных привести к поражению человека или пожару.

Также обычный автомат не выявляет асимметричные повреждения, например, токи однофазных замыканий на землю, если величина тока не превышает заданный порог срабатывания. При этом нарушения изоляции или частичные пробои остаются незамеченными.

Не фиксируются сбои, связанные с низкоамперными токами утечки, которые могут со временем ухудшать изоляцию и провоцировать опасные ситуации, поскольку автомат срабатывает только при превышении значений тока, характерных для коротких замыканий или значительных перегрузок.

Из-за отсутствия контроля дифференциального тока обычные автоматы не обнаруживают пробои на корпус оборудования или скрытые дефекты проводки, возникающие вследствие износа, механических повреждений или воздействия влаги.

Для эффективного выявления таких неисправностей рекомендуется применять дифференциальные автоматы или устройства защитного отключения (УЗО), которые контролируют утечки и обеспечивают защиту от поражения электрическим током и возгораний, не фиксируемых традиционными автоматами.

Особенности подключения нулевого проводника в дифференциальных автоматах

В дифференциальных автоматах нулевой проводник обязательно должен быть подключен к соответствующей клемме устройства. Это необходимо для корректного измерения тока утечки и правильного функционирования защитного механизма.

Нулевой проводник подключается непосредственно к нулевой шине или к нулевой клемме автомата, которая связана с трансформатором тока утечки. Если нулевой проводник не подключен, дифференциальный автомат не сможет зафиксировать дисбаланс токов между фазой и нулём, что приводит к отсутствию срабатывания при утечках.

При подключении нулевого провода важно избегать соединения через другие элементы цепи или нагрузки, чтобы не исказить измерения. Запрещено подключать нулевой провод к корпусу или заземлению – это вызовет ложные срабатывания или отказ в защите.

Для корректной работы дифференциального автомата используется общий трансформатор тока, через который пропускаются одновременно все фазные и нулевой проводники. Важно, чтобы нулевой провод был непрерывным и не разрывался внутри цепи, иначе устройство потеряет способность контролировать утечки.

В многопроводных схемах с несколькими нулевыми проводниками необходимо объединять их перед подключением к дифференциальному автомату, обеспечивая один общий нулевой контур. Разделение нуля внутри автомата приводит к искажению токов и некорректной работе защиты.

Частые ошибки при выборе между УЗО, автоматом и дифференциальным автоматом

Часто путают функции автоматов и устройств защитного отключения (УЗО). Автоматический выключатель защищает проводку от перегрузок и коротких замыканий, но не реагирует на утечки тока. УЗО фиксирует ток утечки, предотвращая поражение электрическим током, но не ограничивает ток короткого замыкания.

Ошибка – установка только автомата без УЗО в помещениях с повышенной влажностью или с электроприборами, контактирующими с водой. Это не обеспечит защиту от токов утечки, опасных для жизни.

Другой просчет – замена отдельного автомата и УЗО на дифференциальный автомат без учета номинала и характеристик нагрузки. Диффавтомат сочетает функции, но его неправильный выбор может привести к ложным срабатываниям или недостаточной защите.

Рекомендация: при высокой вероятности утечек лучше использовать дифференциальный автомат с чувствительностью 30 мА для бытовых нужд и 10 мА для зон повышенного риска. При больших нагрузках стоит выбирать отдельные автоматы и УЗО с учетом токовых характеристик.

Нельзя заменять УЗО автоматом с большей номинальной силой тока для предотвращения отключений – это ослабит защиту. Аналогично, игнорирование УЗО на фазах с доступом к земле увеличивает риск поражения.

Важный момент – соблюдение схемы подключения и правильная установка приборов в щитке. Несоблюдение полярности УЗО или диффавтомата снижает их эффективность и может привести к авариям.
