Гипоидная передача что это такое

Гипоидная передача – это тип зубчатой передачи, применяемый в главной паре ведущего моста заднеприводных и полноприводных автомобилей. Она представляет собой разновидность конической передачи с не пересекающимися осями шестерён, что позволяет сместить ведущую шестерню относительно главной и тем самым понизить уровень карданного вала.

Главное конструктивное отличие гипоидной передачи от конической – это смещение осей вращения. Благодаря этому достигается более плавное зацепление зубьев, увеличивается площадь контакта и, как следствие, повышается грузоподъёмность и долговечность узла. Однако этот тип передачи предъявляет повышенные требования к качеству смазки из-за скольжения зубьев, возникающего при работе.

В трансмиссиях легковых автомобилей гипоидная передача используется в задних мостах, особенно там, где необходимо обеспечить низкое расположение карданного вала и улучшить компоновку. Для обеспечения надёжной работы необходимы масла с повышенными противозадирными свойствами (GL-5), которые способны выдерживать высокие нагрузки и температуру в зоне контакта зубьев.

При обслуживании гипоидной передачи важно контролировать уровень и состояние масла, следить за отсутствием металлической стружки в смазке и посторонних шумов при движении. Нарушения в работе, такие как гул при разгоне или замедлении, могут указывать на износ или неправильную регулировку зацепления.

Чем гипоидная передача отличается от конической

Главное отличие гипоидной передачи от конической заключается в смещении осей вращения ведущей и ведомой шестерен. В конической передаче эти оси пересекаются, тогда как в гипоидной – располагаются параллельно, но с вертикальным смещением. Такое конструктивное решение позволяет опустить вал привода главной передачи ниже, что снижает центр тяжести и увеличивает пространство в салоне или багажнике.

Гипоидная передача обеспечивает более плавное зацепление зубьев благодаря скольжению по гиперболоидной поверхности. Это снижает уровень шума и вибраций при работе, особенно при высоких нагрузках. В конических передачах преобладает качение, что упрощает изготовление, но ухудшает плавность и долговечность при интенсивной эксплуатации.

Гипоидные пары требуют специализированных трансмиссионных масел с высоким уровнем противозадирных присадок (GL-5), так как зона контакта зубьев работает в условиях повышенного трения. Конические передачи, в большинстве случаев, обходятся стандартным маслом с меньшими требованиями по противозадирным характеристикам (GL-4).

КПД у гипоидной передачи ниже (обычно 90–94%) по сравнению с конической (до 98%) из-за наличия скользящего трения. Это важно учитывать при проектировании трансмиссий, где приоритетом является максимальная энергетическая эффективность.

С точки зрения применения, гипоидные передачи чаще используются в главных передачах заднего моста легковых и лёгких коммерческих автомобилей, где требуется компактность и плавность. Конические передачи чаще встречаются в раздаточных коробках, механизмах рулевого управления и в трансмиссиях с пересекающимися валами, где нет необходимости в смещении осей.

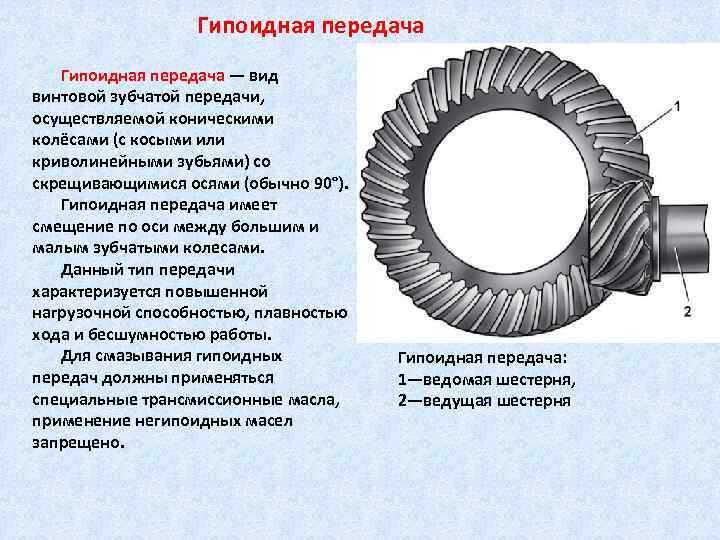

Зачем используется смещение осей в гипоидной паре

Смещение осей в гипоидной паре применяется для увеличения контакта между зубьями шестерни и колесом. В отличие от конической передачи, где оси пересекаются, в гипоидной они смещены по вертикали. Это позволяет передавать больший крутящий момент при меньших размерах шестерен, что особенно важно для ведущих мостов автомобилей с высокой нагрузкой.

Смещение осей способствует тому, что зубья соприкасаются не точечно, а по удлинённой линии. Это снижает контактное напряжение и увеличивает срок службы деталей. При этом обеспечивается более плавная передача вращения за счёт скольжения между поверхностями зубьев, характерного для гипоидного зацепления.

Дополнительным эффектом смещения является снижение уровня шума и вибраций при работе трансмиссии. Это особенно актуально для легковых автомобилей, где комфорт водителя имеет значение. Однако при этом предъявляются более высокие требования к смазке – масло должно обеспечивать стабильную работу при условиях скольжения и давления.

Инженерный расчёт смещения осей подбирается с учётом характеристик двигателя, массы автомобиля и назначения транспортного средства. Чрезмерное смещение может повысить потери на трение, поэтому оно всегда оптимизируется в зависимости от конкретной конструкции главной передачи.

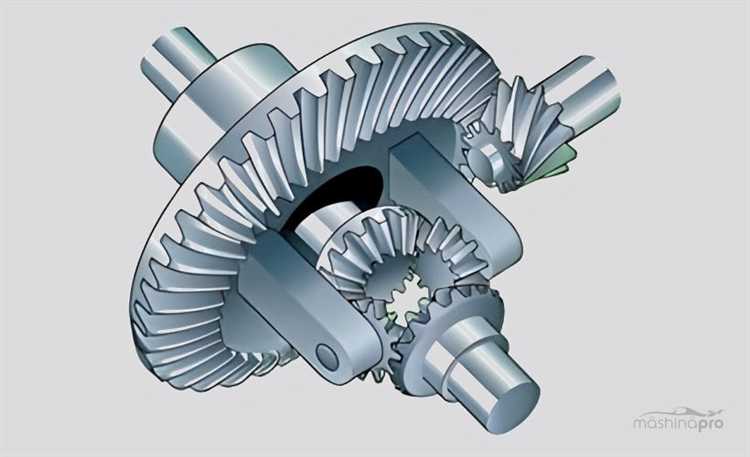

Какие автомобили оснащаются гипоидными передачами

Гипоидные передачи применяются в автомобилях, где требуется высокая передаточная нагрузка и компактность узла. Чаще всего они встречаются в заднеприводных и полноприводных моделях с неразрезным мостом, где конструкция моста позволяет использовать смещённую ось ведущего вала.

Наиболее типичное применение – это рамные внедорожники, пикапы, коммерческий транспорт, а также крупные легковые автомобили с продольным расположением двигателя:

• Toyota Land Cruiser 70, 80, 100 и 200 серий – гипоидные главные пары заднего и переднего мостов;
• Ford F-Series (F-150 и выше) – задний мост с гипоидной передачей для повышения ресурса и увеличения крутящего момента на колёсах;
• Chevrolet Silverado и GMC Sierra – используют гипоидную главную передачу на обоих мостах в полноприводных версиях;
• Nissan Patrol Y61 и Y62 – гипоидные редукторы в обоих мостах с усиленной конструкцией для бездорожья;
• Mercedes-Benz G-Class (W463) – применяет гипоидные пары в военных и гражданских модификациях;
• УАЗ Патриот и УАЗ Хантер – оснащаются гипоидными главными парами с конструкцией, допускающей большие нагрузки при малых оборотах;
• Грузовые автомобили (КамАЗ, MAN, Volvo FH) – задние мосты с гипоидной передачей для обеспечения тяговых характеристик на высокой массе груза.

В легковых автомобилях с передним приводом гипоидные передачи не используются: для них характерны конические или цилиндрические пары в трансмиссии, расположенной поперечно. В полноприводных кроссоверах с независимой подвеской гипоидная пара может присутствовать только в заднем редукторе, если применяется неразрезной мост или модуль с аналогичной геометрией.

При выборе автомобиля с гипоидной передачей важно учитывать необходимость периодической замены масла с допуском GL-5, а также повышенные требования к точности регулировки зазоров и качества сборки редуктора.

Особенности износа зубьев гипоидной передачи

Износ зубьев гипоидной передачи отличается характерной неравномерностью по длине зуба. Это связано с тем, что контакт между поверхностями осуществляется не по линии, как в конических парах, а по смещённой зоне контакта, которая перемещается во время вращения. Такая геометрия увеличивает нагрузку на поверхности трения, особенно при неправильной регулировке зацепления или недостаточной смазке.

Чаще всего наблюдается микропиттинг и пластическая деформация рабочей поверхности зубьев. На начальном этапе это проявляется в виде мелких точек на участках входа и выхода из зацепления. При прогрессировании дефекта возникает углубление с заусенцами по краям, ухудшающее работу передачи и увеличивающее шум.

Скорость износа зависит от величины смещения осей, качества термообработки шестерён, точности сборки главной передачи и регулярности смены масла. При использовании неподходящего по вязкости масла или при его перегреве ухудшается образование смазочной плёнки, и происходит ускоренное разрушение закалённого слоя.

Особое внимание следует уделять зазору в зацеплении: чрезмерно малый зазор вызывает перегрев, а увеличенный – ударные нагрузки и сколы. При неправильной регулировке подшипниковых преднатягов появляется дисбаланс нагрузки по ширине зуба, что приводит к неравномерному выкрашиванию и повышенному шуму во время движения накатом.

Для оценки состояния зацепления применяют метод анализа пятна контакта на зубьях с использованием краски или паст. Смещение пятна от нормативной зоны указывает на необходимость регулировки ведущей и ведомой шестерни. При обнаружении начальных признаков износа рекомендуется замена масла с промывкой картера и повторная настройка главной пары.

Типы масла для гипоидных передач и требования к нему

Для гипоидных передач применяются только специализированные трансмиссионные масла с высоким уровнем противоизносных и противозадирных свойств. Основное требование – соответствие классу API GL-5, так как масла GL-4 не обеспечивают достаточную защиту при смещении осей и высоком уровне контактных нагрузок, характерных для гипоидной пары.

GL-5 масла содержат повышенное количество противозадирных присадок, включая соединения серы и фосфора. Они формируют на поверхности зубьев прочную плёнку, предотвращающую сваривание и задиры при граничных режимах смазки. Использование масла без указания GL-5 в гипоидных мостах приводит к быстрому износу и перегреву передачи.

Наиболее распространённая вязкость – SAE 75W-90 и 80W-90. Для регионов с низкими температурами предпочтительнее 75W-90 благодаря лучшей прокачиваемости в холодном состоянии. При высоких температурах и нагрузках оправдано применение масла SAE 85W-140, особенно в коммерческом транспорте и внедорожниках.

Масла могут быть минеральными, полусинтетическими и синтетическими. Синтетические обеспечивают стабильность характеристик в широком температурном диапазоне, увеличенный интервал замены и меньший шум в работе. Минеральные масла допустимы только при умеренных нагрузках и требуют более частой замены.

Внимание необходимо уделять и допускам автопроизводителя. Например, масла с допуском MIL-L-2105D, ZF TE-ML или API MT-1 соответствуют ряду дополнительных требований по термостойкости и устойчивости к окислению.

Замена масла в гипоидной передаче должна выполняться строго по регламенту или при первых признаках загрязнения, пенообразования или потери вязкости. Несоблюдение этих условий значительно снижает срок службы шестерён и подшипников.

Признаки неисправности гипоидной передачи в мосту

• Повышенный шум при движении: характерный металлический вой, гул или скрежет, усиливающийся с ростом скорости, указывает на износ зубьев гипоидной пары или недостаток смазки.
• Вибрации в трансмиссии: ощутимы при разгоне или движении на постоянной скорости, связаны с деформацией или повреждением зубьев, а также неправильным зазором между элементами передачи.
• Подтекание масла из моста: снижение уровня смазочного материала ведёт к ускоренному износу и перегреву зубчатых поверхностей.
• Перегрев заднего моста: при длительной эксплуатации с повреждённой передачей температура может превышать допустимые нормы, что часто сопровождается изменением запаха горелого масла.
• Появление металлической стружки в масле: при замене масла обнаружение частиц металла свидетельствует о разрушении зубьев или подшипников.
• Пробуксовка и затруднённое движение: происходит из-за нарушений в передаче крутящего момента, что заметно при ускорении или подъёмах.

При обнаружении этих признаков рекомендуется выполнить следующие действия:

1. Проверить уровень и состояние масла в мосту, при необходимости заменить смазку на рекомендованную заводом-производителем.
2. Осуществить визуальный осмотр уплотнений и корпуса на предмет трещин и повреждений.
3. Диагностировать зазоры и состояние зубьев гипоидной пары с использованием специального оборудования.
4. При подтверждении износа или повреждений провести ремонт или замену элементов передачи.

Своевременное реагирование на перечисленные признаки минимизирует риск серьёзных поломок и сохраняет работоспособность трансмиссии.

Как регулируется зацепление в гипоидной передаче

Регулировка зацепления в гипоидной передаче проводится с целью обеспечения правильного контакта зубьев ведущей и ведомой шестерен. Для этого изменяют положение одной из шестерен относительно другой, корректируя величину бокового и продольного смещений.

Основной метод регулировки – перемещение ведущей шестерни или ведомого колеса с помощью регулировочных прокладок или специальных винтов на корпусе моста. При этом контролируют глубину и ширину контактной полосы зубьев с помощью красящих составов (краски или пасты).

Правильное зацепление характеризуется равномерным отпечатком по длине зуба, смещённым немного к вершине зуба на ведомой шестерне и с умеренной шириной пятна, без концентрированных участков. Слишком смещённое зацепление ведёт к ускоренному износу и шуму, недостаточное – к снижению передаваемого крутящего момента и повреждению зубьев.

После нанесения краски на зубья ведущей шестерни проводят плавный прокрут шестерён и фиксируют отпечаток. При необходимости добавляют или убирают регулировочные прокладки, повторяя процесс до достижения оптимального положения.

В некоторых конструкциях используется регулировка смещения ведомой шестерни в горизонтальной плоскости, а также изменение осевого положения шестерни с помощью упорных подшипников и регулировочных шайб.

Контроль и регулировка зацепления рекомендуется выполнять после замены масла или ремонта моста, а также при появлении посторонних шумов или вибраций в трансмиссии.

Можно ли заменить гипоидную пару без замены корпуса

Замена гипоидной пары без одновременной замены корпуса возможна, но требует строгого соблюдения технических допусков и правильной установки. Корпус должен иметь исправные посадочные места и не иметь деформаций, так как любые дефекты влияют на точность зацепления зубьев.

При замене пары без смены корпуса необходимо проводить тщательную проверку геометрии корпуса и подшипников, включая замеры биения и зазоров. Установка новой пары требует регулировки положения ведомой и ведущей шестерен для достижения правильного контакта зубьев – смещение или неправильный угол зацепления приведут к ускоренному износу.

При этом важно использовать оригинальные или сертифицированные детали с параметрами, идентичными снятой паре. Разница в размерах шестерен, ширине или профиле зубьев недопустима, так как приводит к неправильной работе передачи.

Рекомендовано проводить регулировку зацепления с помощью специальных приспособлений и измерительных инструментов – индикаторов часового типа и шаблонов для контроля смещения. Неправильная установка гипоидной пары без замены корпуса часто приводит к повышенному шуму, вибрациям и быстрому выходу из строя.

Если корпус имеет значительный износ или деформацию, замена только пары бессмысленна – новая пара быстро потеряет ресурс. В таких случаях целесообразно заменить и корпус, либо выполнить его ремонт с восстановлением посадочных поверхностей.

Вопрос-ответ:

Что такое гипоидная передача и чем она отличается от конической передачи?

Гипоидная передача — это разновидность зубчатой передачи, где оси ведущего и ведомого валов не пересекаются, а смещены друг относительно друга. В отличие от конической передачи, где оси пересекаются, гипоидная пара позволяет сместить ведущий вал ниже уровня оси ведомого, что даёт больше места для установки карданного вала и улучшает компоновку трансмиссии. При этом зубья гипоидной пары имеют форму гиперболоида, что обеспечивает более плавное зацепление и повышенную нагрузочную способность.

Какие признаки указывают на износ гипоидной передачи в заднем мосту автомобиля?

Основные признаки износа гипоидной передачи включают появление посторонних шумов — обычно это гул или вой при движении, особенно при ускорении или нагрузке на мост. Также может наблюдаться вибрация и ухудшение передачи крутящего момента, что ведёт к снижению динамики автомобиля. В некоторых случаях на поверхности зубьев появляются следы износа, царапины или задиры, которые можно обнаружить при разборке моста. Игнорирование этих симптомов может привести к полному разрушению передачи.

Можно ли заменить только гипоидную пару без замены корпуса моста?

Заменить гипоидную пару без замены корпуса теоретически возможно, но на практике требует точной подгонки и настройки. Корпус моста обычно изготавливается под конкретную пару с определёнными допусками и зазорами. При установке новой пары без замены корпуса важно правильно отрегулировать зацепление и осевой зазор, иначе может возникнуть преждевременный износ. Если корпус повреждён или деформирован, замена только пары бессмысленна и не устранит проблему.

Как проводится регулировка зацепления гипоидной передачи?

Регулировка зацепления гипоидной пары включает установку правильного положения ведомой шестерни относительно ведущей. Для этого используют специальные прокладки или регулировочные шайбы, меняя их толщину, чтобы обеспечить оптимальный контакт зубьев. Правильно настроенное зацепление обеспечивает равномерное распределение нагрузки по поверхности зубьев и снижает шумы и вибрации. Регулировка проводится с использованием контрольных индикаторов и специальных красок, которые показывают зоны контакта на зубьях.

Какое масло лучше применять для смазки гипоидной передачи?

Для гипоидных передач используют масла с повышенной противозадирной и антифрикционной способностью, часто это трансмиссионные масла с добавками EP (экстремального давления). Важно выбирать масло, соответствующее рекомендациям производителя автомобиля, учитывая класс вязкости и спецификации. Масло должно обеспечивать защиту зубьев от износа, выдерживать высокие нагрузки и температурные перепады. Применение неподходящего масла может привести к быстрому износу или повреждению передачи.

Почему в автомобилях чаще используют гипоидные передачи вместо конических в главной паре моста?

Гипоидная передача позволяет сместить оси шестерен, что снижает уровень вибраций и шума в трансмиссии. Кроме того, благодаря смещению осей удаётся опустить уровень карданного вала, уменьшая общий уровень пола в салоне и улучшая комфорт. Также гипоидные передачи имеют больший контакт зубьев, что повышает их долговечность и способность передавать высокий крутящий момент по сравнению с классическими коническими парами.

Какие признаки указывают на износ или повреждение гипоидной передачи в заднем мосту автомобиля?

Основными признаками являются появление посторонних звуков — стуков, гулов или скрежета при движении, особенно на поворотах или при нагрузке. Может наблюдаться вибрация и затруднённое вращение колес. Также часто возникают подтёки масла из-за повреждения сальников или корпуса. Если игнорировать эти симптомы, это приводит к ускоренному износу зубьев и, в конечном итоге, к поломке передачи.
