Измерение внутреннего сопротивления аккумулятора позволяет оценить его техническое состояние, остаточный ресурс и пригодность к эксплуатации. Повышенное сопротивление свидетельствует о деградации элементов и снижении выходной мощности. Этот параметр особенно важен при использовании аккумуляторов в нагрузках с высокими токами – например, в электроинструментах или системах бесперебойного питания.
Бытовой мультиметр не предназначен напрямую для измерения внутреннего сопротивления аккумулятора, поскольку не может провести измерения по четырёхпроводной схеме. Однако существуют прикладные методы с использованием двух измерений напряжения – на холостом ходу и под нагрузкой. При этом важно использовать резистор с известным сопротивлением и безопасной мощностью. Напряжения фиксируются до и после подключения нагрузки, а разность делится на ток, вычисленный по закону Ома.
Для точности измерения следует использовать нагрузку, обеспечивающую ток не менее 1 А. Например, при проверке 12-вольтового аккумулятора нагрузка 12 Ом даст слишком малый ток, поэтому оптимально использовать резистор на 2–5 Ом мощностью от 10 Вт. Все соединения должны быть надёжными, провода – короткими. Измерения проводятся быстро, чтобы избежать нагрева аккумулятора и искажений результата.
Результат вычисляется по формуле: Rвн = (Uхх — Uнаг) / Iнаг, где Uхх – напряжение без нагрузки, Uнаг – напряжение под нагрузкой, Iнаг – ток нагрузки. Полученное значение сравнивается с типичными нормами: для новых свинцово-кислотных аккумуляторов сопротивление обычно составляет 5–15 миллиОм, для литий-ионных – от 20 до 80 миллиОм в зависимости от ёмкости и конструкции.

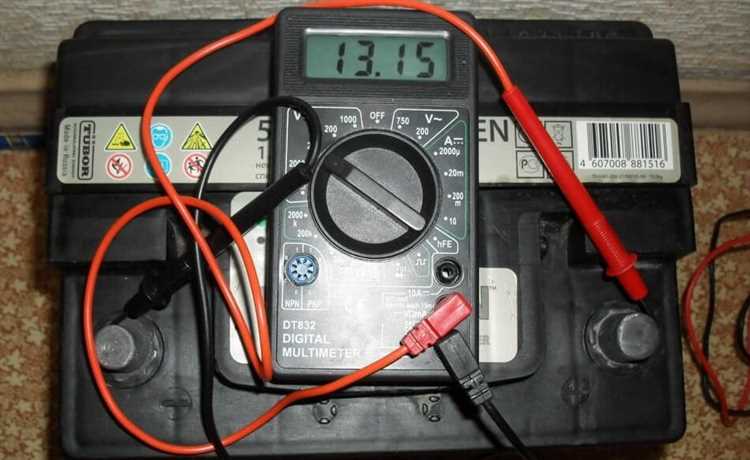

Можно ли измерить сопротивление аккумулятора бытовым мультиметром
Большинство бытовых мультиметров не предназначены для точного измерения внутреннего сопротивления аккумулятора. Основная причина – метод измерения. Внутреннее сопротивление находится на уровне миллиомов, тогда как бюджетные мультиметры измеряют сопротивление с минимальным шагом в 0,1 Ом или выше. Это создаёт значительную погрешность и делает результат недостоверным.
Кроме того, при стандартном режиме измерения сопротивления мультиметр подаёт на объект низкое напряжение и измеряет ток, протекающий через него. В случае аккумулятора внутреннее сопротивление проявляется только под нагрузкой, поэтому измерение без тока потребления не отражает фактического состояния элемента.
Если необходимо получить ориентировочную оценку, можно использовать метод косвенного измерения по падению напряжения под нагрузкой. Для этого аккумулятор подключают к нагрузочному резистору известного сопротивления, измеряют напряжение холостого хода и под нагрузкой, а затем рассчитывают сопротивление по формуле:
Rвнут = (Uхх − Uнагр) / I.
Где I = Uнагр / Rнагрузки.
Для точных измерений лучше использовать специализированные тестеры аккумуляторов или миллиомметры. Они учитывают рабочие условия, температуру и обеспечивают низкоомные измерения с высокой точностью. Использование бытового мультиметра допустимо лишь для приблизительной оценки, когда более точные инструменты недоступны.
Почему нельзя измерять сопротивление аккумулятора напрямую
Измерение сопротивления аккумулятора обычным методом с помощью функции «Ω» на мультиметре недопустимо, потому что такой подход искажает результаты и может повредить устройство. При включении этой функции мультиметр подаёт на измеряемый элемент тестовое напряжение, рассчитанное на резистивную нагрузку, а не на электрохимическую систему.
Внутреннее сопротивление аккумулятора – это не просто сопротивление в классическом понимании, а совокупность омического, поляризационного и реактивного компонентов, зависящих от температуры, заряда, химического состава и даже состояния деградации. Оно проявляется только под нагрузкой и при прохождении тока, а не в состоянии покоя.
Прямая попытка измерить сопротивление клемм аккумулятора без тока нагрузки приводит к тому, что мультиметр воспринимает аккумулятор как источник напряжения, а не как пассивный элемент. Результат либо не отображается вовсе, либо выходит некорректным. В некоторых случаях это может привести к сбою в работе самого прибора.
Правильное измерение проводится косвенным методом: замеряется напряжение холостого хода, затем напряжение под нагрузкой, и по разнице этих значений при известной силе тока рассчитывается сопротивление по формуле \(R = (U_хол — U_наг) / I\).
Поэтому использование мультиметра в режиме омметра для аккумуляторов технически неправильно. Оно не учитывает реальную электродинамику химических источников тока и не даёт объективной информации о состоянии аккумулятора.
Как рассчитать внутреннее сопротивление по методу двух измерений
Метод двух измерений позволяет определить внутреннее сопротивление аккумулятора с помощью обычного мультиметра и внешней нагрузки. Для проведения измерений понадобятся: аккумулятор, мультиметр, резистор известного сопротивления (нагрузка) и провода.
Сначала измеряется напряжение холостого хода аккумулятора без нагрузки – обозначим его как U₁. Подключите мультиметр в режиме измерения постоянного напряжения непосредственно к клеммам аккумулятора. Полученное значение запишите.
Затем подключите к аккумулятору нагрузочный резистор, например 5 Ом, и одновременно измерьте напряжение под нагрузкой – это будет значение U₂. Мультиметр по-прежнему подключается параллельно к клеммам аккумулятора.
После этого измерьте ток, протекающий через нагрузку. Для этого мультиметр переключают в режим амперметра и включают последовательно в цепь между аккумулятором и резистором. Полученное значение обозначим как I.
Теперь можно рассчитать внутреннее сопротивление аккумулятора по формуле:
Rвн = (U₁ — U₂) / I
Все значения подставляются в вольтах и амперах. Например, если U₁ = 12.6 В, U₂ = 12.0 В, а I = 1.2 А, то внутреннее сопротивление составляет:
Rвн = (12.6 — 12.0) / 1.2 = 0.5 Ом
Для повышения точности используйте резисторы с точным номиналом и плотные контактные соединения. Измерения следует проводить быстро, чтобы аккумулятор не успел прогреться и изменить параметры.
Как выбрать нагрузку для измерения сопротивления аккумулятора
Для расчета внутреннего сопротивления аккумулятора необходимо создать контролируемую нагрузку, которая вызовет падение напряжения, измеряемое в двух точках – до и после подключения. Нагрузка должна быть достаточно мощной, чтобы вызвать заметное снижение напряжения, но не чрезмерной, чтобы не повредить аккумулятор.
Подходящее значение сопротивления нагрузки рассчитывается на основе номинального напряжения и предполагаемого тока разряда. Например, для аккумулятора 12 В при токе 2 А нагрузка должна иметь сопротивление около 6 Ом. Однако предпочтительно использовать ток разряда не выше 0,1–0,2 от номинальной емкости в ампер-часах. Для аккумулятора 12 В 45 А·ч это около 4–9 А. В этом случае сопротивление нагрузки должно быть в пределах 1,3–3 Ом.
В качестве нагрузки можно использовать мощный резистор с известной номинальной мощностью, автомобильную лампу накаливания на 12 В (например, 21 Вт или 55 Вт), или проволочный реостат. Главное – точно знать сопротивление нагрузки, измеренное мультиметром до начала эксперимента, и учитывать его в расчетах.
Если планируется использовать лампу, нужно учитывать, что сопротивление холодной нити значительно ниже, чем в рабочем состоянии. Поэтому предпочтительнее выбирать лампы, сопротивление которых стабильно при нагреве, или использовать резисторы с низким температурным коэффициентом.
Для кратковременного измерения допускается использовать нагрузку, которая вызывает падение напряжения на 0,2–0,5 В. При большем падении возрастает риск глубокого разряда или перегрева аккумулятора. Измерение должно проводиться быстро – не более 5–10 секунд.
Как правильно подключить мультиметр и нагрузку к аккумулятору
Для измерения внутреннего сопротивления аккумулятора методом падения напряжения требуется корректное подключение мультиметра и нагрузки. Нарушение порядка подключения может привести к искажённым результатам или повреждению прибора.
Сначала подготовьте нагрузку – например, автомобильную лампу на 21 Вт для 12 В аккумулятора. Сопротивление такой лампы составляет примерно 7 Ом, что подходит для кратковременной нагрузки без глубокого разряда.
Перед подключением мультиметра установите его в режим измерения постоянного напряжения (DCV). Выберите предел выше напряжения аккумулятора, например, 20 В для 12-вольтовой батареи. Красный щуп подключите к положительной клемме аккумулятора, чёрный – к отрицательной.
Сначала измерьте напряжение холостого хода без нагрузки. Запишите показания с точностью до сотых вольта. Затем подключите нагрузку параллельно мультиметру: один конец нагрузки – к положительной клемме, второй – к отрицательной. Мультиметр остаётся подключённым в том же положении.
Через 2–3 секунды после подключения нагрузки зафиксируйте новое значение напряжения. Быстро отключите нагрузку, чтобы избежать глубокого разряда аккумулятора. По разнице напряжений до и после подключения нагрузки можно будет рассчитать внутреннее сопротивление.
Важно избегать использования слишком мощной нагрузки – это может привести к перегреву аккумулятора или резкому снижению напряжения. Также не следует проводить измерения при разряженной батарее – результаты будут некорректными.
Какие параметры мультиметра важны для такого измерения
Для точного определения сопротивления аккумулятора важны следующие параметры мультиметра:
- Диапазон измерения напряжения – должен покрывать уровень напряжения аккумулятора. Обычно аккумуляторы имеют напряжение от 1,2 В до 12 В и выше, поэтому мультиметр должен обеспечивать измерение постоянного напряжения в диапазоне минимум до 20 В.
- Внутреннее сопротивление мультиметра – влияет на точность измерения. Чем меньше это сопротивление, тем меньше оно исказит результаты. Обычно хорошие цифровые мультиметры имеют входное сопротивление не менее 10 МОм.
- Ток измерения – при проверке внутреннего сопротивления аккумулятора необходимо создавать нагрузку, поэтому мультиметр должен корректно измерять ток в пределах, соответствующих характеристикам аккумулятора, например, до 10 А для автомобильных АКБ и меньших токов для мелких аккумуляторов.
- Разрешающая способность – важна для выявления небольших изменений напряжения и сопротивления. Рекомендуется выбирать мультиметр с точностью не ниже 0,5% и разрешением не менее 1 мВ и 0,01 Ом для измерения сопротивления.
- Режим измерения сопротивления – стандартный режим мультиметра не подходит для измерения внутреннего сопротивления аккумулятора напрямую, так как сопротивление очень низкое и сам аккумулятор является источником напряжения. Для этого используют специальные режимы или методы (например, измерение напряжения и тока под нагрузкой).
Важна также возможность подключения внешней нагрузки или использование внешних приборов для создания нагрузки, так как измерение внутреннего сопротивления требует контроля токовой нагрузки.

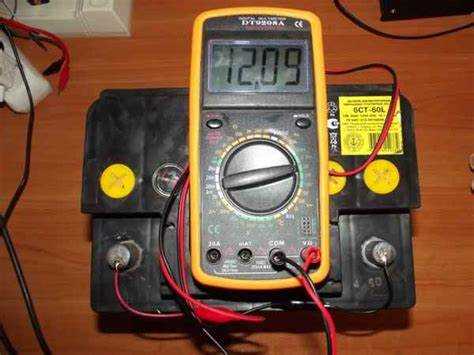

Что влияет на точность измерения внутреннего сопротивления
Температура аккумулятора существенно меняет показатели внутреннего сопротивления. При низких температурах сопротивление увеличивается, что приводит к завышенным результатам. Для точных измерений рекомендуется проводить тест при температуре около +20 °C.
Состояние заряда аккумулятора напрямую влияет на измерения. Полностью заряженный аккумулятор имеет меньшее внутреннее сопротивление, чем разряженный. Для стабильных результатов измеряйте сопротивление при уровне заряда не ниже 80%.
Качество контактов и надежность соединения измерительных щупов с клеммами аккумулятора критичны. Окислы, загрязнения или слабый контакт увеличивают погрешность. Перед измерением очистите клеммы и обеспечьте плотное соединение.
Параметры мультиметра влияют на точность: важны входное сопротивление, минимальный ток измерения и разрешение прибора. Для измерения внутреннего сопротивления нужен мультиметр с функцией теста сопротивления низких значений и минимальной погрешностью.
Нагрузка при измерении должна быть стабильно известной и соответствовать требованиям метода. Неправильно подобранная нагрузка искажает ток, что снижает точность расчетов внутреннего сопротивления.
Время измерения также влияет: слишком быстрый замер может не учесть изменения напряжения под нагрузкой. Рекомендуется фиксировать показания через 2–3 секунды после подключения нагрузки для стабилизации параметров.
Избегайте внешних электромагнитных помех, так как они могут влиять на показания мультиметра, особенно при измерении малых значений сопротивления.
Как интерпретировать полученное значение сопротивления аккумулятора
Внутреннее сопротивление аккумулятора измеряется в миллиомах (мОм) или оммах (Ом) и отражает его способность отдавать ток. Чем ниже значение, тем лучше состояние аккумулятора.
Для свинцово-кислотных аккумуляторов типичные значения внутреннего сопротивления:
- Новые аккумуляторы: 3–7 мОм
- Аккумуляторы с пробегом до 2 лет: 8–15 мОм
- Старые или изношенные: свыше 20 мОм
Высокое сопротивление свидетельствует о деградации электролита, осыпании пластин или внутреннем повреждении. Это ведет к падению напряжения под нагрузкой и снижению емкости.
При интерпретации результатов важно учитывать:
- Температуру измерения. При низких температурах сопротивление растет, поэтому измерения стоит проводить при комнатной температуре (20–25 °C).
- Тип аккумулятора. Литиевые и никель-металлогидридные аккумуляторы имеют другие характерные значения сопротивления, чем свинцово-кислотные.
- Состояние заряда. Низкий заряд повышает сопротивление, поэтому измерять следует после полной зарядки аккумулятора.
Если внутреннее сопротивление значительно выше нормативных значений для данного типа и возраста аккумулятора, это признак необходимости замены или обслуживания. При значениях вблизи максимальных пределов стоит проверить аккумулятор под нагрузкой, чтобы оценить реальные рабочие характеристики.
Регулярный мониторинг внутреннего сопротивления помогает выявить ухудшение состояния аккумулятора до появления признаков полной неисправности.
Вопрос-ответ:
Можно ли измерить сопротивление аккумулятора обычным мультиметром?
Измерить внутреннее сопротивление аккумулятора с помощью бытового мультиметра затруднительно, так как стандартный прибор показывает общее сопротивление цепи, а не именно внутреннее. Для точного определения используют специализированные приборы или методы с нагрузкой и измерением падения напряжения. Простой режим «Ом» не даст достоверных результатов, поскольку сопротивление аккумулятора очень низкое и смешивается с сопротивлением контактов и проводов.
Как правильно подключить мультиметр при измерении сопротивления аккумулятора?
Для измерения внутреннего сопротивления мультиметр подключают параллельно к аккумулятору и нагрузке, которую предварительно включают в цепь. Сначала измеряют напряжение без нагрузки, затем с нагрузкой, после чего рассчитывают сопротивление по разнице напряжений и известному току нагрузки. Прямое подключение омметра к клеммам без нагрузки не покажет внутреннее сопротивление, поэтому важна правильная схема и использование нагрузочного элемента.
Какие параметры мультиметра влияют на точность измерения сопротивления аккумулятора?
Важны точность измерения напряжения и возможность измерять ток с достаточной точностью. Также влияет минимальный измеряемый предел сопротивления — он должен быть низким, поскольку внутреннее сопротивление аккумулятора обычно в миллиомах. Высокое входное сопротивление и стабильность измерений снижают погрешности. Приборы с возможностью измерять переменный ток или специализированные тестеры показывают более достоверные результаты, чем обычные мультиметры.
Можно ли определить состояние аккумулятора по значению его внутреннего сопротивления?
Да, по внутреннему сопротивлению можно сделать вывод о состоянии аккумулятора. С увеличением сопротивления снижается способность аккумулятора отдавать ток, что указывает на износ или повреждение. Однако одно только значение не всегда достаточно для точной оценки, рекомендуется сравнивать результаты с эталонными значениями для конкретного типа аккумулятора и учитывать другие параметры, такие как напряжение и емкость.
Как выбрать нагрузку для измерения внутреннего сопротивления аккумулятора?
Нагрузка должна быть известного сопротивления и подходить по мощности, чтобы при ее включении ток не превышал допустимых значений аккумулятора. Обычно используют резисторы с низким сопротивлением — в пределах нескольких ом или миллиом, в зависимости от типа аккумулятора. Важно, чтобы нагрузка была стабильной и не вызывала значительного нагрева, что могло бы исказить результаты измерений.
