Как красят диски на заводе

Промышленная покраска автомобильных дисков представляет собой технологический процесс, в котором важны соблюдение точных параметров температуры, времени выдержки, качества подготовительных операций и состава лакокрасочных материалов. Заводской цикл покраски рассчитан на массовое производство, где приоритет отдается стойкости покрытия к механическим и химическим воздействиям, а также его равномерности и эстетике.

Работа начинается с очистки поверхности. Диски помещают в камеру дробемётной или химической обработки, где удаляются остатки технологических смазок, ржавчина и окалина. В зависимости от материала диска (алюминий, сталь) используются разные методы: для алюминиевых – чаще щелочные и кислотные ванны, для стальных – механическое дробеструйное воздействие.

После подготовки поверхность подвергается фосфатированию или анодированию. Эти процессы формируют защитный слой, повышающий адгезию краски и устойчивость к коррозии. Далее следует этап нанесения грунта методом электростатического распыления. Используемые грунтовки обеспечивают выравнивание поверхности и дополнительную защиту.

Основной слой краски, как правило, представляет собой порошковое покрытие, которое наносят в специальной камере с точным контролем распыла. После нанесения изделие перемещается в термокамеру, где при температуре около 180–200 °C порошок полимеризуется, образуя прочную плёнку.

Завершающий этап – нанесение прозрачного защитного лака. Он также наносится порошковым методом и закрепляется термически. Это покрытие защищает основной слой от ультрафиолета, мелких царапин и дорожных реагентов. После остывания и контроля качества диски упаковываются и отправляются на сборочные линии или в продажу.

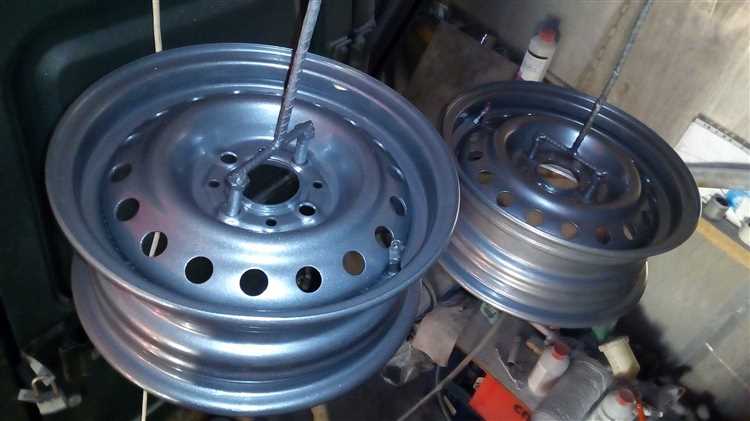

Какие технологии подготовки поверхности применяются перед покраской

Перед нанесением лакокрасочного покрытия на диски проводится многоступенчатая подготовка поверхности. Цель – удалить загрязнения, обеспечить адгезию и предотвратить коррозию. Процесс включает механическую и химическую обработку.

Первый этап – дробеструйная или пескоструйная очистка. Абразивная обработка удаляет старое покрытие, окислы и масляные отложения. Для алюминиевых сплавов чаще используется щадящий вариант с мелкодисперсным корундом или стеклянными шариками.

После абразивной обработки поверхность проходит щелочное обезжиривание. На заводах применяется погружение в ванну с щелочными растворами при температуре 50–70 °C. Эта стадия устраняет остаточные смазки и следы от пальцев.

Далее следует кислотное травление – кратковременная обработка в растворе на основе серной или азотной кислоты. Это улучшает микрошероховатость поверхности и удаляет оксидную пленку. Для алюминия используется слабоконцентрированный раствор, чтобы не повредить структуру металла.

После травления детали промываются в нескольких каскадных ваннах с деионизированной водой, чтобы исключить наличие солей и остатков реагентов. На этой стадии контроль pH и электропроводности воды особенно важен – он влияет на качество последующего покрытия.

Финальный этап подготовки – нанесение фосфатного или циркониевого слоя. Эта пассивирующая пленка толщиной 0,5–2 мкм улучшает адгезию порошковой краски и повышает стойкость к коррозии. В современных линиях всё чаще применяются бесфосфатные циркониевые составы с коротким временем обработки – до 90 секунд.

Чем отличается порошковая покраска от жидкой в заводских условиях

Порошковая покраска отличается от жидкой не только типом используемого материала, но и процессом нанесения, оборудованием и требованиями к подготовке поверхности. В заводских условиях порошковая технология применяется чаще для алюминиевых и стальных дисков благодаря высокой стойкости покрытия к механическим и химическим воздействиям.

При порошковой покраске краска наносится в виде сухого порошка методом электростатического распыления. После нанесения изделие помещается в термокамеру, где порошок полимеризуется при температуре 160–200 °C. Это обеспечивает равномерное распределение покрытия, отсутствие подтеков и высокую адгезию к металлу. Такая технология требует обязательной зачистки поверхности до металла, химической обработки (например, фосфатирования) и тщательной сушки перед покраской.

Жидкая покраска осуществляется с помощью распылителей, подающих краску под давлением. Этот метод менее требователен к температурному режиму и может использоваться для реставрации или покраски нестандартных изделий. Однако жидкое покрытие менее устойчиво к сколам и воздействию дорожных реагентов. Оно также требует промежуточной сушки между слоями и финальной сушки в камере при температуре около 80–100 °C.

На заводах порошковая покраска применяется преимущественно для серийного производства, где важна повторяемость результата и долговечность покрытия. Жидкая используется в случаях, когда необходима окраска в редкий цвет, либо при нанесении сложных декоративных эффектов, не реализуемых с помощью порошка.

Как проходит процесс обезжиривания и фосфатирования дисков

Перед нанесением лакокрасочного покрытия алюминиевые и стальные диски проходят обязательную стадию химической подготовки. На этом этапе удаляются остатки масел, технических жидкостей, а также подготавливается поверхность к созданию устойчивого антикоррозионного слоя.

Процесс начинается с обезжиривания. Диски погружаются в ванны с щелочным раствором, температура которого поддерживается в пределах 50–70 °C. Щелочной состав разрушает углеводородные соединения, прочно закрепившиеся на поверхности. Продолжительность обработки зависит от степени загрязнения и может составлять от 5 до 15 минут.

После щелочной ванны диски промываются в нескольких каскадных зонах с использованием деминерализованной воды. Это предотвращает образование отложений на следующем этапе обработки.

Фосфатирование проводится в растворе ортофосфорной кислоты с добавками активаторов. Чаще всего применяют цинковые или железо-фосфатные составы. Температура раствора – от 40 до 60 °C. На поверхности образуется тонкий кристаллический слой толщиной 1–3 мкм, который:

• повышает адгезию грунтовки и краски к металлу,
• уменьшает подповерхностную коррозию,
• выравнивает микрошероховатости, создавая однородную структуру.

После фосфатирования диски снова промываются и проходят сушку при температуре 100–120 °C, чтобы исключить остаточную влажность перед переходом к нанесению грунта.

В какой последовательности наносятся слои покрытия

После предварительной подготовки поверхности диск проходит этап многослойного нанесения покрытия, каждый из слоёв выполняет конкретную задачу и требует точного соблюдения технологических параметров.

Первым наносится антикоррозийный грунт. Он создаёт барьер между металлом и внешней средой, обеспечивая адгезию для последующих слоёв. В заводских условиях используется катафорезный или порошковый грунт, наносимый методом электрофореза или напыления с последующей термической полимеризацией при температуре 160–200 °C.

Вторым идёт базовый слой краски. Он определяет цвет и равномерность покрытия. На этом этапе применяется автоматическое напыление с контролем толщины в пределах 40–60 мкм. Краска полимеризуется в печи при температуре около 180 °C. В случае многослойных окрасок базовый слой может наноситься в два прохода.

Финишным этапом служит нанесение прозрачного лака. Он защищает пигмент от выгорания, повышает стойкость к механическим повреждениям и придаёт блеск. Лак наносится равномерно и полимеризуется в той же печи, что и базовый слой, но цикл выдержки может быть удлинён до 30 минут.

Между нанесением слоёв допускается промежуточная сушка или обдув, чтобы избежать дефектов. Толщина итогового покрытия не должна превышать 120–140 мкм. Контроль качества проводится после каждого этапа с использованием микрометров и визуальной проверки под разными углами освещения.

Как контролируется равномерность нанесения краски

На заводах контроль равномерности покрытия начинается на этапе нанесения. Автоматизированные распылительные системы работают по заданным траекториям с постоянным давлением подачи краски. Это снижает риск образования подтёков, пропусков и неравномерной толщины слоя.

Инфракрасные и лазерные датчики фиксируют толщину покрытия в реальном времени. Сигналы с датчиков поступают в систему управления, которая мгновенно корректирует работу форсунок. Такое оборудование особенно эффективно при порошковой покраске, где важна точная дозировка материала и равномерность электростатического заряда.

После нанесения покрытия деталь поступает на визуальный и инструментальный контроль. Оптические сканеры сравнивают распределение краски с эталонной моделью. Отклонения в толщине более допустимого порога (обычно 5–10 мкм) автоматически регистрируются, и диск отправляется на повторную обработку.

Для подтверждения качества берутся контрольные образцы, которые проходят испытание на адгезию и микроскопический анализ. Проверка проводится в сухом и отвержденном состоянии покрытия. В лабораторных условиях измеряют не только равномерность, но и устойчивость слоя к механическому воздействию.

Дополнительно применяются ультразвуковые толщиномеры, позволяющие получить точные значения покрытия в труднодоступных зонах. Измерения выполняются точечно по всей поверхности диска, чтобы исключить локальные перегрузы или недокраски.

Какие камеры полимеризации используются на производстве

Для полимеризации порошкового покрытия дисков применяются специализированные камеры с контролируемым температурным режимом и равномерной циркуляцией горячего воздуха. Основные типы камер:

• Конвекционные камеры – обеспечивают циркуляцию горячего воздуха с помощью вентиляторов. Температура обычно поддерживается в диапазоне 180–220 °C, время выдержки – от 15 до 30 минут. Применяются для стандартных порошковых покрытий.
• Инфракрасные камеры – используют ИК-излучатели для быстрого прогрева поверхности диска. Сокращают время полимеризации до 5–10 минут, что повышает производительность. Требуют точного контроля температуры во избежание перегрева.
• Камеры с комбинированным обогревом – совмещают конвекционный и инфракрасный обогрев для оптимального прогрева. Используются на крупных производствах для ускорения цикла без потери качества.

Важные параметры камер полимеризации:

1. Равномерность распределения температуры – отклонение не должно превышать ±5 °C, чтобы избежать дефектов покрытия.
2. Точность контроля температуры – должна обеспечиваться автоматическая система с датчиками и программируемыми режимами.
3. Вентиляция и удаление паров растворителей – необходимы для безопасной эксплуатации и предотвращения образования дефектов.

Рекомендуется регулярное техническое обслуживание камер, проверка работы вентиляторов и датчиков для стабильности технологического процесса и качества покрытия.

Как проводится контроль качества покрашенных дисков

Контроль качества покраски дисков на заводе начинается с визуального осмотра поверхности при помощи увеличительных приборов. Проверяют отсутствие подтеков, пузырей, трещин и непрокрашенных участков. Для выявления дефектов применяют специализированное освещение, которое подчёркивает любые нарушения в покрытии.

После визуальной проверки проводят измерение толщины лакокрасочного слоя с помощью толщиномеров на основе магнитных или ультразвуковых технологий. Толщина покрытия должна строго соответствовать техническим требованиям – обычно в диапазоне 60-120 микрон, в зависимости от используемого материала и технологии.

Для оценки адгезии покрытия применяют метод “кросс-рез” – на поверхности наносят сетку из мелких надрезов, затем наклеивают и резко снимают специальную липкую ленту. При хорошем сцеплении краска не должна отслоиться.

Сопротивление царапинам и механическим повреждениям проверяют с помощью тестов на истираемость, где диск подвергается воздействию абразивных материалов и нагрузок, имитирующих реальные условия эксплуатации.

Для оценки устойчивости к коррозии проводят циклы соляного тумана по стандарту ASTM B117. Образцы дисков размещают в камере с распылением солевого раствора на срок до 96 часов, контролируя появление ржавчины и изменения покрытия.

Сопротивление ультрафиолетовому излучению проверяется с помощью камер искусственного старения, где краска подвергается длительному воздействию УФ-ламп, а затем оцениваются изменения цвета и структуры покрытия.

Ниже приведена таблица с основными методами контроля и их критериями:

Только после успешного прохождения всех проверок покрашенные диски допускаются к упаковке и отправке на склад. В случае выявления дефектов, изделия отправляют на повторную обработку или утилизацию.

Вопрос-ответ:

Какие этапы подготовки дисков перед покраской применяются на заводе?

Подготовка дисков начинается с очистки от грязи и масел. Обычно используют обезжиривание с помощью специальных химических растворов. Затем диски проходят процесс фосфатирования, чтобы улучшить адгезию краски и защитить металл от коррозии. После этого поверхность тщательно просушивают и проводят контроль на отсутствие дефектов перед нанесением грунтовочного слоя.

Как обеспечивается равномерность нанесения краски на диски?

Для равномерного покрытия применяют автоматические распылители с программируемыми параметрами давления и скорости движения. Перед этим поверхность диска тщательно подготовлена, чтобы краска ложилась без пропусков и подтеков. Контроль толщины слоя проводят с помощью измерительных приборов, фиксирующих отклонения по всей площади. Важную роль играет поддержание стабильных условий в покрасочной камере — влажности и температуры.

В чем отличие порошковой покраски от жидкой при заводском нанесении?

Порошковая покраска представляет собой нанесение сухого порошка, который затем запекается в печи, образуя прочное покрытие. Этот метод обеспечивает высокую износостойкость и равномерность слоя. Жидкая покраска наносится с помощью распыления, быстро сохнет и позволяет использовать разнообразные оттенки и эффекты. В условиях завода порошковая покраска чаще применяется для защиты, а жидкая — для декоративных целей.

Какие дефекты покраски дисков выявляются при контроле качества?

Основные дефекты — это непрокраска отдельных участков, подтёки, царапины и пузыри на поверхности. Также проверяют однородность цвета и толщину слоя. Диски с выявленными дефектами направляют на доработку: либо повторную покраску, либо удаление покрытия и повторное нанесение. Контроль проводят визуально и с помощью приборов, которые фиксируют микронеровности и отклонения от стандарта.

Какие камеры полимеризации используются для закрепления покрытия на дисках?

На заводах применяют камеры с равномерным подогревом, работающие на электроэнергии или газе. В них диски прогревают при определенной температуре и времени, чтобы порошковое покрытие расплавилось и превратилось в сплошную пленку. Температура обычно держится в пределах 180–220 градусов Цельсия, время – от 15 до 30 минут в зависимости от состава краски. Такие камеры оборудованы системами вентиляции и контроля температуры для стабильного результата.

Как на заводе обеспечивают качественное сцепление краски с поверхностью диска?

Перед нанесением краски поверхность диска тщательно очищают от грязи, жировых и оксидных пленок. Для этого применяют специальные химические составы и технологии, такие как обезжиривание и фосфатирование. Фосфатный слой улучшает адгезию краски к металлу, предотвращая её отслоение и увеличивая долговечность покрытия. После подготовки поверхность должна быть ровной и сухой, чтобы краска ложилась равномерно и прочно.

Почему на заводе используют именно порошковую покраску, а не обычную жидкую?

Порошковая покраска применяется чаще благодаря ряду технических преимуществ. Порошок равномерно распределяется по поверхности диска с помощью электростатического заряда, что снижает расход материала и позволяет получить плотный, устойчивый слой без подтёков. После нанесения диски помещают в специальные камеры для нагрева, где порошок плавится и образует прочное покрытие. Такой метод обеспечивает высокую износостойкость и защиту от коррозии, что особенно важно для автомобильных дисков.
