Трапеция стеклоочистителей – это важный элемент системы, который отвечает за движение щеток по лобовому стеклу. Если трапеция работает некорректно, стеклоочистители начинают плохо выполнять свою функцию, что приводит к плохой видимости и, как следствие, снижению безопасности на дороге. В этой статье мы рассмотрим, как провести регулировку трапеции стеклоочистителей самостоятельно, что позволит вам восстановить их эффективную работу.
Причины поломок и необходимости регулировки могут быть разные: износ деталей, неправильная установка, или даже просто скопление грязи в механизме. В большинстве случаев можно обойтись без дорогостоящего ремонта или обращения в сервис, если вовремя заметить проблему и правильно настроить систему. Проблемы проявляются в виде странного шума, неполного захвата стекла или даже в том, что щетки начинают работать с разными углами наклона.
Что нужно для работы? Для регулировки вам потребуется минимум инструментов: набор гаечных ключей, отвертка и, возможно, смазка для механизма. Также желательно иметь схему расположения деталей вашей модели автомобиля, чтобы понимать, как правильно проводить настройки.
Этапы регулировки включают в себя несколько ключевых действий. Сначала необходимо ослабить крепление щеток и проверять их положение на стекле. Затем нужно осмотреть саму трапецию на предмет износа и загрязнений. На следующем этапе регулируется угол наклона щеток и их синхронизация, чтобы они двигались параллельно друг другу. Важно также проверять натяжение приводного ремня, если он есть, и при необходимости его замену.
Как определить необходимость регулировки трапеции стеклоочистителей
Также стоит обратить внимание на неравномерность очистки лобового стекла. Если щётки не прилегают к поверхности по всей длине или оставляют полосы при исправных резинках, проблема может крыться в трапеции. Износ втулок шарниров или неправильное положение тяг приводит к изменению угла прижатия щёток.
Повышенный уровень шума при работе стеклоочистителей, особенно в сухую погоду, часто свидетельствует о перекошенной трапеции или трении между элементами механизма. Дополнительным индикатором может быть ощутимая вибрация в рычагах или корпусе моторчика.
Если одна из щёток движется быстрее другой или выходит за пределы зоны очистки стекла, необходимо проверить синхронность работы тяг и точность установки приводных элементов. Нарушение геометрии трапеции может возникнуть после замены лобового стекла, демонтажа дворников или сильного обледенения.
Проверка состояния трапеции выполняется визуально с открытым капотом при включённой прерывистой работе щёток. Необходимость в регулировке подтверждается люфтом в шарнирах, отклонением осей или асинхронным ходом щёток. При обнаружении подобных симптомов требуется точная настройка углов и положения тяг относительно приводного вала.
Инструменты и материалы, необходимые для регулировки трапеции
Перед началом работ по регулировке трапеции стеклоочистителей необходимо подготовить конкретный набор инструментов и расходных материалов. Это позволит выполнить процедуру быстро и без риска повреждений.
- Набор торцевых головок и трещотка – используется для откручивания гаек крепления трапеции к моторедуктору и кузову.
- Шестигранные ключи – применяются в зависимости от конструкции креплений на конкретной модели автомобиля.
- Отвертки с плоским и крестообразным жалом – позволяют аккуратно демонтировать пластиковые кожухи и фиксаторы без их повреждения.
- Плоскогубцы или съемник тяг – необходимы для отсоединения шарнирных соединений тяг от приводных осей.
- Маркер или керн – применяется для нанесения меток на рычагах перед их регулировкой, чтобы зафиксировать новое положение.
- Линейка или штангенциркуль – служит для точного измерения длины тяг или расстояния между осями до и после регулировки.
Дополнительно могут потребоваться следующие материалы:
- Смазка для шарниров – предотвращает коррозию и облегчает движение тяг после сборки.
- Ветошь или салфетки – пригодятся для удаления загрязнений и остатков старой смазки.
- Очиститель для механических узлов – позволяет обезжирить поверхности перед сборкой и смазкой.
Использование перечисленных инструментов обеспечивает точную настройку трапеции и предотвращает появление люфтов или перекосов в работе стеклоочистителей.
Демонтаж стеклоочистителей для доступа к трапеции
Перед началом работ необходимо отключить питание – снимите минусовую клемму с аккумулятора. Это исключит случайное включение моторчика стеклоочистителей.
Отметьте положение щёток на лобовом стекле с помощью малярной ленты. Это поможет установить их обратно в нужное положение.
Снимите декоративные пластиковые накладки с оснований рычагов стеклоочистителей. Под ними находятся крепёжные гайки, обычно на 13 мм или 14 мм. Используйте торцевой ключ соответствующего размера.
Осторожно ослабьте и снимите гайки, удерживающие рычаги. После этого аккуратно раскачайте каждый рычаг вверх-вниз и потяните вверх. Если рычаг прикипел, используйте съёмник для стеклоочистителей, чтобы избежать повреждения шлицев.
После снятия рычагов откройте капот и найдите крепёжные элементы пластикового жабо (панели под лобовым стеклом). Обычно это клипсы или винты с головкой под крестовую отвёртку. Удалите все крепления и аккуратно снимите жабо, избегая перегибов, чтобы не сломать его.
После демонтажа жабо открывается доступ к трапеции стеклоочистителей и её приводному механизму. Перед дальнейшими действиями убедитесь в отсутствии загрязнений и посторонних предметов в области механизма.
Проверка износа шарниров и тяг трапеции
Для оценки состояния шарниров и тяг трапеции стеклоочистителей необходимо обеспечить свободный доступ к механизму. Сначала снимите поводки стеклоочистителей и пластиковую накладку под лобовым стеклом. Затем визуально осмотрите тяги и шарниры на наличие трещин, деформаций и следов коррозии.
Проверьте наличие люфта: зафиксируйте один из рычагов, а другой попытайтесь покачать в разных направлениях. При наличии заметного хода более 1–2 мм в шарнирном соединении следует заменить изношенные элементы. Люфт свидетельствует об износе пластиковых втулок, шаровых головок или посадочных отверстий.
Оцените плавность хода тяг при ручном перемещении. Движение должно быть равномерным, без заклиниваний. Скрип, рывки или ощущение заедания указывают на загрязнение или коррозию внутри соединений. Очистите детали от грязи и проверьте наличие смазки. При необходимости нанесите консистентную водоотталкивающую смазку.
При снятии тяги обратите внимание на степень прижатия шарнира к пальцу. Если элемент сходит с усилием менее 2–3 кг, посадочное отверстие разбито, и потребуется замена тяги или восстановление с использованием ремонтных втулок.
Не используйте восстановленные тяги с выраженными трещинами или следами перегрева – такие элементы могут разрушиться в процессе работы и привести к полному выходу стеклоочистителей из строя.

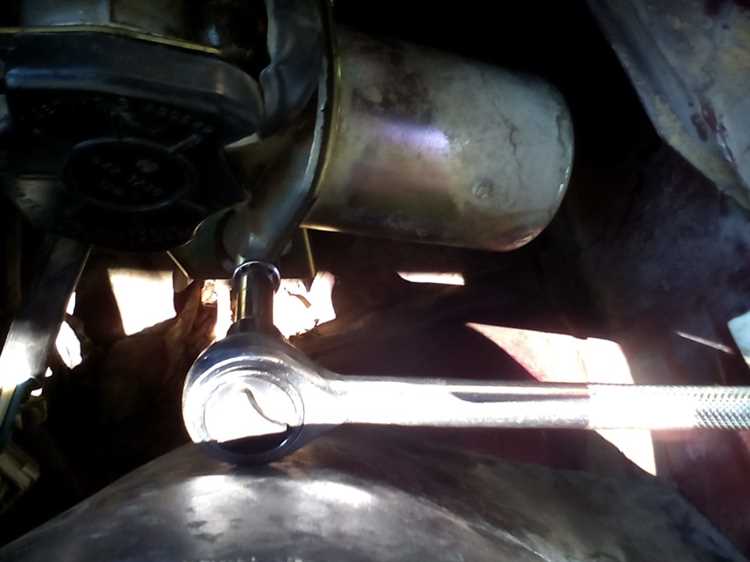

Настройка начального положения рычагов стеклоочистителей
Перед установкой рычагов стеклоочистителей необходимо убедиться, что приводной мотор находится в парковочном положении. Для этого включите зажигание, кратковременно активируйте дворники, затем отключите зажигание, когда щетки достигнут нижней точки возврата.
Снимите рычаги с валов и проверьте метки на шлицах – неправильная установка приведет к смещению зоны очистки и преждевременному износу. При отсутствии меток совместите рычаги так, чтобы в нерабочем положении щетки находились на 10–15 мм выше нижнего края стекла.
Убедитесь, что оба рычага находятся на одинаковом уровне относительно горизонтальной оси стекла. Несимметричное положение приведет к неравномерному прижиму щеток и пропускам в очистке.
При установке зафиксируйте рычаги с усилием, рекомендованным производителем, обычно в пределах 20–25 Н·м. Недостаточное усилие может привести к самопроизвольному смещению рычагов, а чрезмерное – к повреждению шлицев.
После фиксации рычагов включите дворники и проверьте, не выходит ли траектория щеток за пределы ветрового стекла и не задевают ли они уплотнители. При необходимости выполните повторную корректировку.

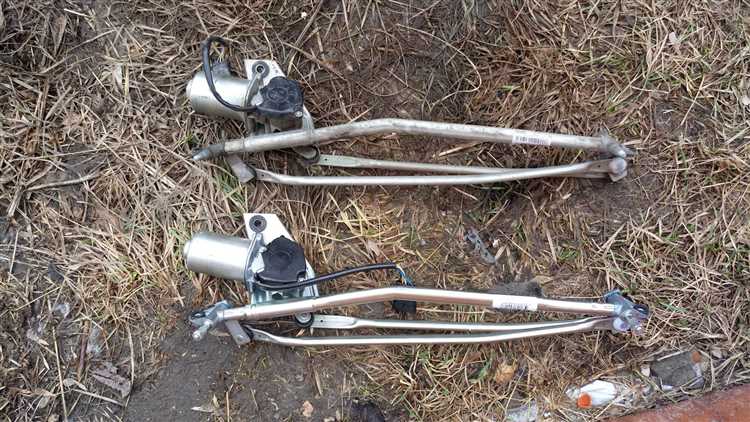

Корректировка углов хода щёток при помощи регулировочных винтов
Некорректный угол хода щёток приводит к неэффективной очистке стекла и ускоренному износу компонентов трапеции. Регулировочные винты, расположенные в механизме трапеции, позволяют точно установить крайние положения щёток без демонтажа всей системы.
Перед началом регулировки необходимо отключить питание стеклоочистителей и зафиксировать рычаги в нейтральном положении. Далее выполняется доступ к трапеции через техническое отверстие под жабо или после демонтажа пластикового кожуха.
Алгоритм корректировки:
- Определите местоположение регулировочных винтов – они, как правило, находятся в шарнирных соединениях тяг, ближе к мотор-редуктору или в местах крепления поводков.
- Ослабьте контргайку, фиксирующую винт, чтобы исключить люфт.
- Поворачивая винт по часовой стрелке, уменьшайте амплитуду движения щётки; против часовой – увеличивайте. Контролируйте угол хода визуально, ориентируясь на крайние зоны очистки.
- Проверьте симметрию работы обеих щёток. Щётки не должны заходить на резиновые уплотнители стекла и оставлять необрабатываемые участки по центру.
- Затяните контргайку, зафиксируйте положение и выполните тестовую прокрутку трапеции в ручном режиме (если возможно) или кратковременно подключите питание мотора через предохранитель малой мощности.
Недопустимы ситуации, при которых щётки выходят за пределы стекла или пересекаются в центральной зоне – это указывает на чрезмерный угол хода, требующий повторной регулировки. При отсутствии эффекта стоит проверить люфты в осях или износ резьбы регулировочного винта.

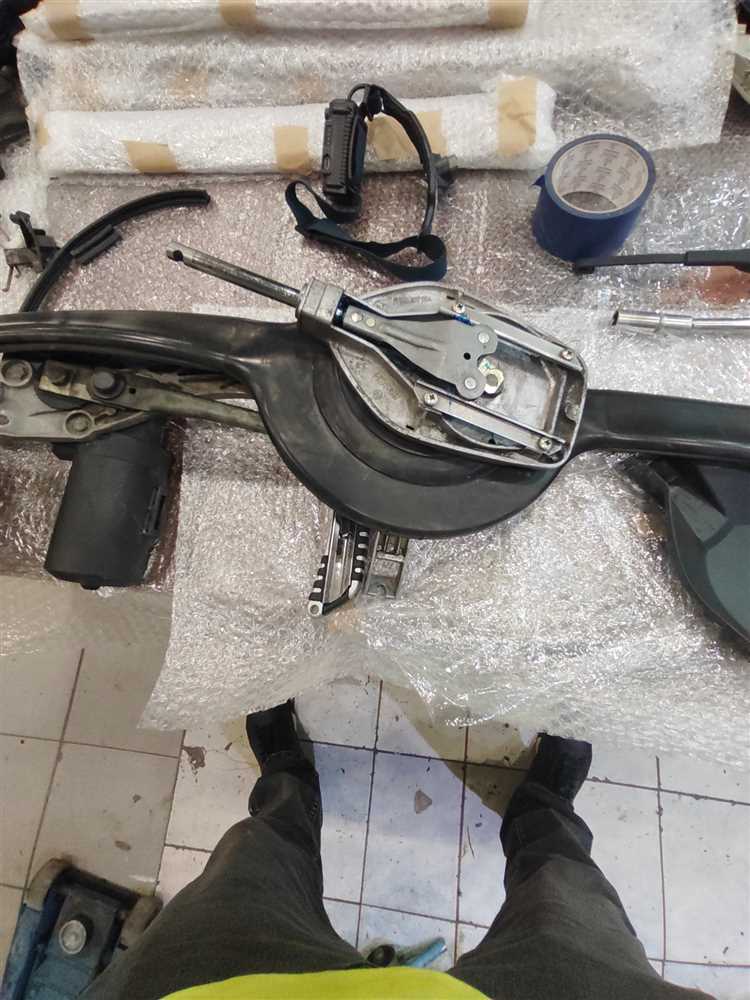

Проверка работы трапеции после сборки системы
Перед подключением аккумулятора убедитесь, что все шарниры трапеции смазаны и не имеют люфтов. Приводной мотор должен быть прочно закреплён, а тягам необходимо свободно двигаться без заеданий во всём диапазоне хода.
Подключите питание и активируйте режим прерывистого протирания. Обратите внимание на синхронность движения щёток: в положении покоя они должны останавливаться строго в нижней части стекла, не заползая на уплотнители. Если одна из щёток останавливается выше, возможен неправильный монтаж рычага или смещение тяги.
Переключите в режим максимальной скорости. Проверьте, не задевают ли щётки друг друга, а также не выходят ли за пределы зоны очистки. Недопустимы резкие остановки или дрожание в крайних точках хода – это может указывать на перекос в механизме.
Отключите зажигание при включённых дворниках и проследите, возвращаются ли они в исходное положение после возобновления питания. Если нет – вероятна неправильная установка рычагов относительно приводного вала.
В завершение проведите несколько циклов работы с разбрызгиванием жидкости. Убедитесь, что при максимальной нагрузке щётки не замедляются и не меняют траекторию. При выявлении отклонений корректируйте установку тяг или рычагов.
Что делать при люфте или заедании после регулировки
Если после регулировки наблюдается люфт или заедание трапеции стеклоочистителей, необходимо немедленно проверить правильность сборки и фиксации всех элементов.
Люфт в соединениях указывает на ослабление шарниров или износ втулок. Сначала проверь крепление тяг на шарнирах: люфт часто возникает при недостаточной затяжке. Если шарниры свободно вращаются даже после затяжки, замените изношенные втулки либо установите ремонтные втулки подходящего диаметра.
Заедание трапеции может быть связано с перекосом рычагов или неправильным положением регулировочных винтов. Отсоедините приводной мотор и вручную проверьте свободный ход всей системы. При наличии сопротивления разберите трапецию и убедитесь в отсутствии деформации тяг и рычагов. Особое внимание уделите состоянию осей поворотных узлов: коррозия или отсутствие смазки – частые причины заклинивания.
Проверьте зазор между капотом и щётками в крайних положениях. При неправильной установке рычагов возможен выход щёток за пределы допустимой зоны, что приводит к их подклиниванию при возврате. Регулировка начального положения рычагов должна производиться только при выключенном приводе и строго по меткам.
Наконец, нанесите смазку на шарниры и оси поворотных элементов с использованием литиевой или графитовой смазки. Это снизит трение и устранит рывки в работе. Проверка хода трапеции после всех корректировок должна проводиться без щёток, чтобы исключить влияние сопротивления стекла.
