Система питания Ford Mondeo 4 использует электрический бензонасос, установленный в топливном баке и обеспечивающий давление около 3,8–4,0 бар. Снижение давления приводит к затруднённому запуску двигателя, рывкам при разгоне и нестабильной работе на холостом ходу. Проверка насоса позволяет быстро определить, требуется ли его замена или достаточно устранить неисправность в проводке или фильтре.
Для диагностики понадобится манометр для измерения давления топлива, мультиметр и доступ к реле и предохранителям цепи питания насоса. Проверка выполняется через топливную рампу и разъём питания насоса без демонтажа бака, что экономит время и позволяет выявить неисправность до разборки узлов.
В ходе проверки оцениваются три параметра: наличие напряжения на контактах, фактическое давление топлива и шум работы насоса при включении зажигания. Каждый этап требует соблюдения мер безопасности: работа в проветриваемом помещении, отсутствие источников открытого огня и использование перчаток для защиты кожи от бензина.

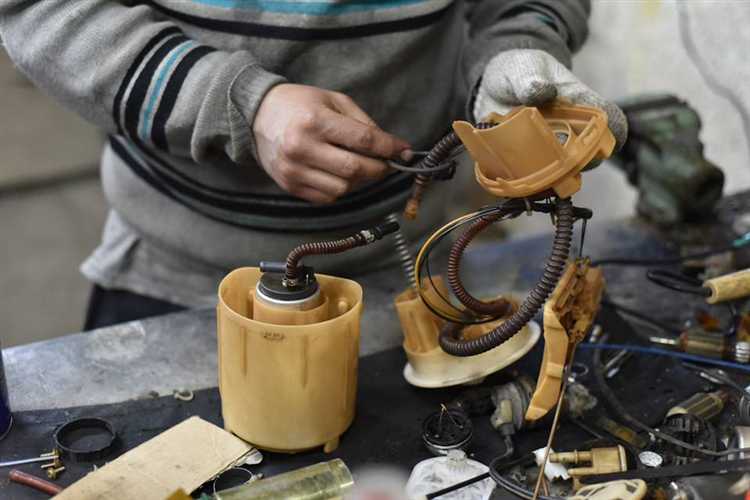

Признаки неисправности бензонасоса на Форд Мондео 4
Длительный запуск двигателя при исправной аккумуляторной батарее и свечах зажигания указывает на падение давления в топливной рампе. Этот симптом часто сопровождается кратковременным схватыванием мотора без дальнейшего запуска.
Рывки при разгоне и снижение динамики проявляются на любых оборотах. Особенно заметно это при движении в гору или резком нажатии на педаль газа, когда насос не обеспечивает стабильную подачу топлива под требуемым давлением.
Стуки и гул в районе топливного бака при включении зажигания свидетельствуют о механическом износе или засорении сетчатого фильтра внутри модуля бензонасоса.
Снижение давления топлива легко подтвердить диагностикой – подключением манометра к топливной магистрали. Для Мондео 4 нормой считается давление около 3,8–4,0 бар. Значения ниже указывают на неисправность насоса или регулятора давления.
Неравномерная работа двигателя на холостом ходу и неожиданные остановки во время движения связаны с перебоями подачи топлива. Если эти проявления сопровождаются ошибками P0087 или P0191 при сканировании, требуется проверка модуля бензонасоса и топливного фильтра.
Инструменты и оборудование для диагностики бензонасоса
Для проверки давления в топливной системе необходим манометр для бензиновых систем с диапазоном измерений до 6 бар и возможностью подключения к топливной рампе двигателя Duratec или EcoBoost. Подключение выполняется через сервисный штуцер, расположенный на топливной рампе под пластиковым колпачком.
Мультиметр применяется для проверки питания и массы на разъёме бензонасоса. Измеряют напряжение на контактах при включении зажигания и во время работы стартера. Диапазон измерений – постоянный ток до 20 В. Для проверки сопротивления обмоток реле и проводки используют режим омметра.
Сканер OBD-II необходим для чтения ошибок блока управления двигателем и параметров давления топлива. На Mondeo 4 поддерживаются протоколы ISO 15765-4 (CAN) и ISO 9141-2. Сканер позволяет контролировать данные датчика давления топлива без демонтажа узлов.
Для механического доступа потребуется набор инструментов с головками Torx T20-T30, плоскими и крестовыми отвёртками для снятия обшивки багажника и лючка бензонасоса. Для исключения искрообразования при работе обязательно использовать диэлектрические перчатки и обеспечить вентиляцию салона при демонтаже топливных элементов.
Дополнительно полезно иметь мануал по электрическим схемам Mondeo 4 для точной идентификации цепей питания бензонасоса и реле, а также прозрачный топливный шланг для визуальной оценки подачи топлива при прокачке системы.
Доступ к бензонасосу через лючок топливного бака
На Ford Mondeo 4 бензонасос установлен в модуле внутри топливного бака и доступен через сервисный лючок под задним сиденьем. Для работы потребуется ключ на 10, крестовая отвертка и пластиковая лопатка для поддевания облицовки, чтобы избежать повреждений обивки.
Сначала необходимо отключить аккумулятор, чтобы исключить случайное срабатывание цепи питания. Заднее сиденье снимается, потянув за передний край подушки вверх и освободив её из фиксирующих клипс. Под обивкой пола находится металлическая крышка лючка, закреплённая саморезами.
Крышка снимается после выкручивания крепежа. Под ней расположен разъем питания бензонасоса и топливопроводы с быстросъемными фиксаторами. Перед отсоединением разъема рекомендуется проверить его на наличие следов влаги или коррозии, так как это частая причина нестабильной работы насоса.
Для последующих проверок мультиметром или замены модуля необходимо аккуратно отжать фиксаторы и отсоединить шланги подачи и обратки топлива, предварительно сбросив давление в системе через клапан на рампе. Это позволит избежать пролива топлива и возникновения паров в салоне.
Проверка подачи питания на бензонасос мультиметром
Для проверки электрического питания на бензонасос Форд Мондео 4 необходимо получить доступ к разъёму топливного модуля под задним сиденьем. После снятия лючка и отсоединения фишки мультиметр переводится в режим измерения постоянного напряжения до 20 В.
Красный щуп подключается к силовому проводу питания насоса (обычно он толще других и имеет серый или красный цвет), чёрный – к массе кузова или соответствующему контакту в разъёме. При включении зажигания напряжение должно кратковременно подняться до 12 В. Если показания отсутствуют, проверяют реле и предохранитель цепи.
Стабильное напряжение ниже 11 В при работающем насосе указывает на возможный износ проводки или окисление контактов. В этом случае дополнительно прозванивают проводку на сопротивление, чтобы исключить падение напряжения в цепи.
Измерение давления топлива с помощью манометра
Для проверки давления в топливной рампе используется механический манометр с диапазоном до 6 бар и адаптер для подключения к сервисному штуцеру системы питания двигателя.
- Сбросить остаточное давление, сняв предохранитель бензонасоса и кратковременно заведя двигатель до остановки.
- Отсоединить пластиковый колпачок со штуцера топливной рампы, расположенного на впускном коллекторе рядом с форсунками.
- Присоединить шланг манометра к штуцеру, убедившись в герметичности соединения.
- Вставить предохранитель бензонасоса на место и включить зажигание, не запуская двигатель. Давление должно установиться в пределах 3,8–4,0 бар.
- Запустить двигатель и проверить стабильность показаний. Отклонения более 0,3 бар указывают на неисправность насоса или регулятора давления.
- После измерения заглушить двигатель, снять манометр и вернуть защитный колпачок на штуцер.
Если давление ниже нормы, дополнительно проверить состояние топливного фильтра и отсутствие утечек в магистралях. При превышении давления возможен заклинивший регулятор или неисправность обратного клапана.
Проверка состояния сетки фильтра и электрических разъемов
Для доступа к сетке фильтра бензонасоса на Форд Мондео 4 потребуется снять топливный насос или открыть лючок в багажнике, если он предусмотрен. Осмотрите сетку на наличие загрязнений, повреждений и закупорок. Засоренная сетка снижает подачу топлива и приводит к снижению давления в системе.
Для очистки используйте очиститель карбюратора или специальный растворитель, аккуратно промойте сетку, избегая механических повреждений. При сильном загрязнении замена фильтра обязательна.

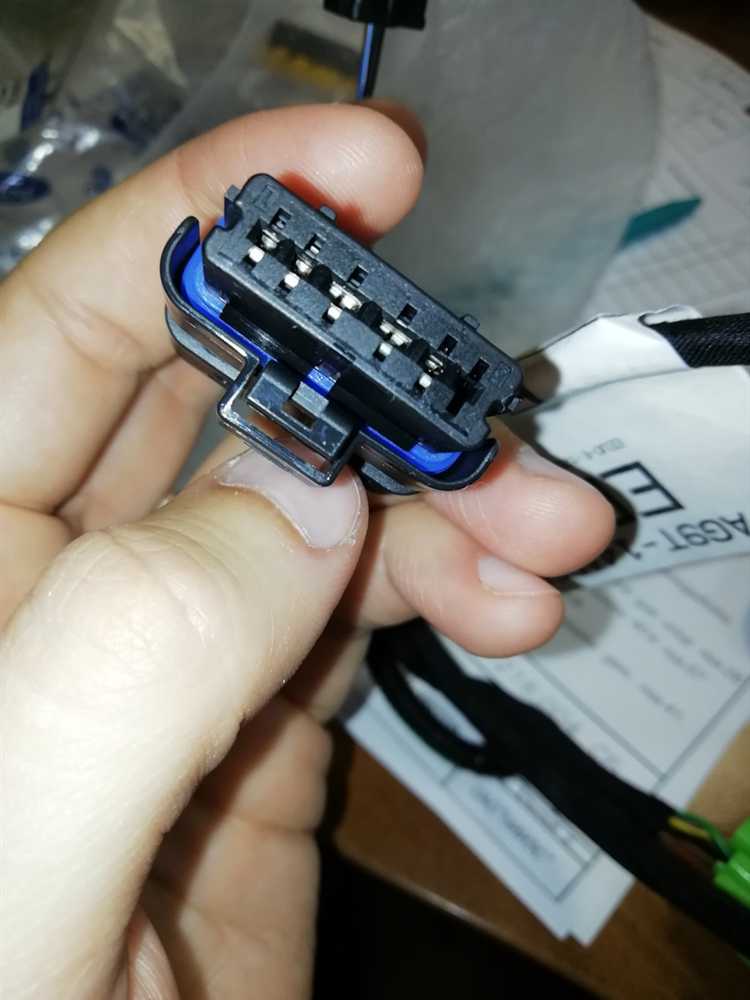

Электрические разъемы бензонасоса расположены в непосредственной близости к топливному насосу и на жгуте проводов. Визуально осмотрите контакты на наличие коррозии, окислений и механических повреждений. Обязательно проверьте плотность соединения – разъемы не должны болтаться или иметь следы перегрева.
Для диагностики используйте мультиметр: измерьте сопротивление контактов, ориентируясь на заводские параметры (обычно сопротивление обмотки бензонасоса находится в диапазоне 2–4 Ом). При обнаружении высокого сопротивления или обрыва цепи замените проводку или разъем.
Для улучшения контакта очистите клеммы контактной смазкой типа «Контактол» или аналогом. После сборки проверьте подачу питания на бензонасос при включении зажигания, чтобы исключить неисправности электрической части.
Интерпретация результатов проверки и возможные действия
Если при измерении давления топлива манометр показывает значение ниже нормы (у Форд Мондео 4 это менее 3 бар под нагрузкой), вероятна неисправность бензонасоса или засор фильтра. В этом случае необходимо выполнить очистку или замену сетки фильтра, а при отсутствии улучшений – заменить насос.
Отсутствие питания на разъеме бензонасоса указывает на проблемы с электропроводкой, предохранителями или реле. Следует проверить целостность проводов, состояние предохранителей в блоке, а также исправность реле бензонасоса. При выявлении повреждений – восстановить или заменить элементы электросистемы.
При нормальном давлении и наличии питания, но при этом мотор работает с перебоями или глохнет, вероятна внутренняя механическая неисправность бензонасоса (износ крыльчатки, обмотки). Рекомендуется снять и проверить насос на стенде, при необходимости заменить.
Если мультиметр фиксирует нестабильное напряжение на бензонасосе, стоит проверить массу и контакты разъема на предмет коррозии или окисления, а также провести проверку блока управления двигателем на наличие ошибок, влияющих на подачу топлива.
| Результат проверки | Возможные причины | Рекомендуемые действия |
|---|---|---|
| Давление топлива ниже 3 бар | Засор фильтра, износ или поломка насоса | Очистить или заменить сетку, проверить и при необходимости заменить насос |
| Отсутствует питание на насосе | Неисправность предохранителей, реле, повреждение проводки | Проверить и заменить предохранители и реле, восстановить проводку |
| Нестабильное напряжение питания | Плохой контакт массы или разъема, проблемы с ЭБУ | Очистить контакты, проверить ЭБУ и исправить ошибки |
| Давление и питание в норме, но двигатель глохнет | Механическая неисправность насоса | Проверка и замена бензонасоса |
Вопрос-ответ:
Как проверить подачу питания на бензонасос Форд Мондео 4 мультиметром?
Для проверки подачи питания потребуется мультиметр с функцией измерения постоянного напряжения. Сначала нужно найти разъем бензонасоса, который находится обычно под задним сиденьем или в лючке бензобака. Включите зажигание, не заводя двигатель, и замерьте напряжение на контактах разъема. Должно быть примерно 12 В. Если напряжения нет, следует проверить предохранители и реле бензонасоса, а также состояние проводки и контактов. Если питание присутствует, но насос не работает, проблема может быть в самом бензонасосе или управляющей системе.
Какие признаки указывают на неисправность бензонасоса на Форд Мондео 4?
Основные признаки неисправности бензонасоса включают: затрудненный запуск двигателя, перебои в работе мотора при нагрузке, снижение мощности, а также посторонние шумы из области топливного бака. Если насос начинает издавать жужжащие или вибрирующие звуки, это часто свидетельствует о его износе. Кроме того, возможна ситуация, когда двигатель глохнет на холостом ходу или при разгоне. При появлении таких симптомов стоит провести диагностику, чтобы исключить проблемы с подачей топлива.
Как измерить давление топлива в системе Форд Мондео 4 для проверки бензонасоса?
Для измерения давления топлива понадобится манометр с подходящим переходником к топливной рампе. После подключения манометра необходимо завести двигатель и наблюдать показания. В норме давление должно соответствовать значениям, указанным в технической документации, обычно около 3 бар. Если давление ниже нормы или нестабильно, это может указывать на неисправность бензонасоса или забитый фильтр. Также стоит проверить давление под нагрузкой, например, при работе двигателя на холостом ходу и при ускорении.
Как получить доступ к бензонасосу Форд Мондео 4 для проверки и замены?
У большинства комплектаций Форд Мондео 4 доступ к бензонасосу осуществляется через лючок, расположенный под задним сиденьем. Для доступа потребуется снять сиденье или открыть специальный отсек. После снятия крышки лючка становится видна топливная станция с бензонасосом. Перед началом работ рекомендуется снять клемму с аккумулятора и слить остатки топлива, чтобы избежать возгорания. При необходимости аккуратно отсоедините электрические разъемы и топливные трубки для демонтажа насоса.
Как проверить состояние сетки фильтра бензонасоса и электрических разъемов на Форд Мондео 4?
Сетка фильтра находится на входе бензонасоса и может забиваться загрязнениями, что снижает подачу топлива. Для проверки сетку нужно снять вместе с насосом и визуально оценить степень загрязнения. При наличии налета или мусора сетку необходимо очистить или заменить. Электрические разъемы проверяют на наличие коррозии, окислов и повреждений проводов. Контакты должны быть плотными, без следов нагара. При обнаружении окислов контакты можно почистить специальным очистителем, а поврежденные провода – заменить.
