Скважность сигнала, формируемого таймером 555 в режиме астабильного мультивибратора, напрямую зависит от соотношения сопротивлений в цепи зарядки и разрядки конденсатора. При стандартной схеме с двумя резисторами (R1 и R2) и одним конденсатором (C), скважность определяется выражением D = (R1 + R2) / R2. Это приводит к тому, что достичь симметричного сигнала (скважность 2:1 или коэффициент заполнения 50%) без дополнительных элементов невозможно.
Для уменьшения скважности и получения более прямоугольного сигнала используется шунтирование резистора R2 диодом. При этом конденсатор заряжается через R1 и диод, а разряжается только через R2, что позволяет независимо настраивать длительность высокого и низкого уровней сигнала. Диоды типа 1N4148 или КД522 подойдут для этой задачи благодаря малому времени восстановления и стабильным параметрам при высоких частотах.
Рекомендованное значение конденсатора – от 100 пФ до 10 мкФ, в зависимости от желаемой частоты. Резисторы подбираются с расчётом тока через таймер не менее 5 мА для устойчивой работы. Использование переменного резистора вместо R1 или R2 позволяет точно регулировать скважность в пределах схемы, особенно при наличии осциллографа для контроля параметров сигнала на выходе таймера.

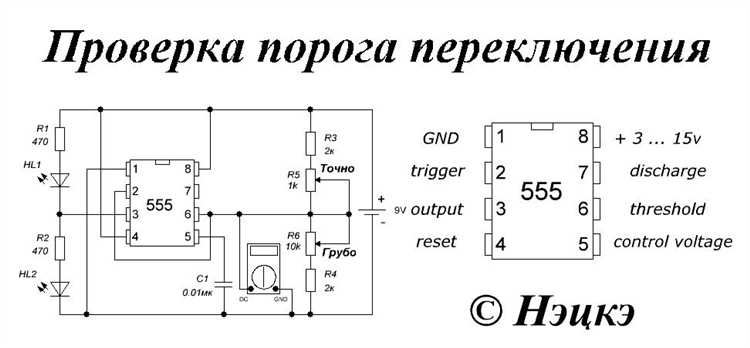

Как изменить скважность в режиме нестабильного мультивибратора
В режиме нестабильного мультивибратора таймер 555 работает как генератор прямоугольных импульсов. Скважность зависит от соотношения сопротивлений резисторов R1 и R2, а также емкости конденсатора C1. Формулы для расчёта времён высокого (tвых) и низкого (tниз) уровней сигнала:
tвых = 0,693 × (R1 + R2) × C1
tниз = 0,693 × R2 × C1
Скважность (D) определяется как отношение полного периода ко времени низкого уровня: D = (R1 + R2) / R2. Чтобы изменить скважность, требуется скорректировать номиналы R1 и R2. Например, при увеличении R1 возрастает длительность высокого уровня без изменения tниз, что увеличивает скважность.
Если требуется симметричный сигнал (скважность ≈ 2), R1 и R2 подбираются так, чтобы tвых ≈ tниз, то есть R1 ≈ R2. Однако при использовании стандартной схемы с разрядкой через R2 достичь точной симметрии сложно.
Для независимого управления скважностью часто используют диод, включённый параллельно R2. При заряде конденсатора ток проходит через R1 и диод, а при разряде – через R2. Это позволяет раздельно задавать время заряда и разряда, тем самым обеспечивая гибкую регулировку скважности.
Для стабильной работы важно выбирать резисторы в диапазоне от 1 кОм до 1 МОм и подбирать C1 в зависимости от желаемой частоты. При необходимости точной настройки скважности используют подстроечные резисторы или устанавливают переменные резисторы в цепи R1 или R2.

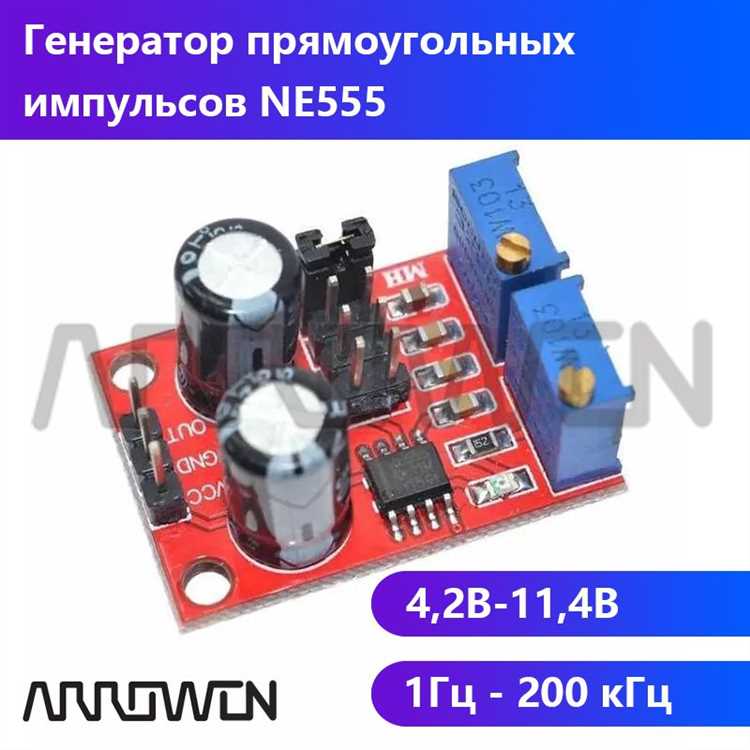

Схема подключения с раздельной регулировкой зарядного и разрядного времени
Для реализации независимой настройки скважности на таймере 555 в режиме нестабильного мультивибратора используется схема с двумя резисторами: один управляет временем заряда конденсатора, другой – временем его разряда. Это позволяет изменить коэффициент заполнения без влияния на частоту генерации.
В этой конфигурации:
- время заряда: tзаряда ≈ 0.693 × (Rзаряд + Rразряд) × C;
- время разряда: tразряда ≈ 0.693 × Rразряд × C.
Для увеличения времени заряда – увеличивают сопротивление Rзаряд, не затрагивая Rразряд. Для изменения длительности разряда – регулируют Rразряд. Это позволяет достичь скважности меньше 1 (в отличие от стандартной схемы), что важно для задач, где импульсы должны быть короче пауз между ними.
Оптимально использовать переменные резисторы с номиналом 10–100 кОм, обеспечивающие плавную настройку. Конденсатор выбирается из диапазона 100 нФ – 10 мкФ в зависимости от желаемой частоты генерации.
Влияние номиналов R1 и R2 на скважность выходного сигнала
В режиме нестабильного мультивибратора таймера 555 скважность определяется отношением времени высокого уровня к времени низкого уровня выходного сигнала. Эти времена напрямую зависят от сопротивлений R1 и R2 в цепи заряда и разряда конденсатора.
Время высокого уровня (tвыс) рассчитывается по формуле: tвыс = 0.693 × (R1 + R2) × C. Время низкого уровня (tниз) – tниз = 0.693 × R2 × C. Таким образом, скважность (D) выражается как: D = (R1 + 2×R2) / (R1 + R2).
Увеличение R2 увеличивает время разряда, тем самым снижая скважность. Однако при слишком большом R2 конденсатор будет разряжаться слишком медленно, что исказит форму сигнала и может привести к ложным срабатываниям в чувствительных цифровых схемах.
Для получения скважности, близкой к единице, необходимо, чтобы R1 было близко к нулю, а R2 – равно ему. Однако стандартное включение таймера 555 не позволяет R1 быть нулевым, поэтому для симметричного сигнала часто используют схемы с диодом, который позволяет раздельно регулировать заряд и разряд.
При проектировании схемы важно учитывать, что суммарное сопротивление R1 + R2 должно обеспечивать нужную частоту генерации, а соотношение между ними – необходимую скважность. Оптимальный диапазон сопротивлений для надёжной работы – от 1 кОм до 1 МОм при ёмкости от 1 нФ до 100 мкФ.
Использование диодов для независимой настройки скважности
В стандартной схеме нестабильного мультивибратора на таймере 555 скважность ограничена соотношением резисторов R1 и R2, поскольку один и тот же путь используется как для заряда, так и для разряда конденсатора. Включение диодов позволяет разделить эти пути и независимо управлять длительностью высокого и низкого уровней на выходе.
Для реализации используется два диода (например, 1N4148), включённых антипараллельно между точкой соединения R1 и R2 и конденсатором. Один диод пропускает ток только в направлении заряда (через один резистор), второй – в направлении разряда (через другой резистор). Благодаря этому можно точно задать время заряда (Thigh) и разряда (Tlow) независимо друг от друга.
Время высокого уровня определяется как:
Thigh ≈ 0.693 × Rзаряд × C
Время низкого уровня:
Tlow ≈ 0.693 × Rразряд × C
Скважность рассчитывается как:
D = Thigh / Tlow
Такая схема удобна в тех случаях, когда требуется точная настройка коэффициента заполнения без ограничения на минимальное или максимальное значение. При подборе резисторов следует учитывать прямое падение напряжения на диодах (~0.6–0.7 В для кремниевых), особенно при низких напряжениях питания.
Для увеличения диапазона регулировки рекомендуются переменные резисторы в цепях заряда и разряда. Это позволяет гибко изменять длительность импульсов и подстраивать скважность под конкретные требования.
Пределы изменения скважности и ограничивающие факторы
Скважность в режиме нестабильного мультивибратора на таймере 555 определяется отношением длительности высокого уровня к низкому. В классической схеме с двумя резисторами и одним конденсатором диапазон скважности ограничен конструкцией: минимально возможное значение близко к 1,6, при котором длительность высокого уровня почти равна длительности низкого, но чуть больше.
Основной ограничивающий фактор – схема заряда и разряда конденсатора через одни и те же резисторы. Поскольку заряд идёт через сумму R1 + R2, а разряд – только через R2, добиться скважности ниже 1,5 без модификаций невозможно.
Чтобы расширить диапазон, применяют раздельное управление временем заряда и разряда, например, с помощью диодов. Это позволяет независимо регулировать каждую фазу, вплоть до получения скважности меньше 1 или наоборот – свыше 10 и более.
Минимальная скважность ограничивается временем разряда, которое зависит от ёмкости C и сопротивления в цепи разряда. При слишком малом R2 ток через разрядной транзистор таймера может превысить допустимое значение, что приведёт к его перегреву или повреждению. Не рекомендуется опускаться ниже 1 кОм без дополнительных ограничивающих резисторов.
Максимальная скважность ограничивается временем заряда. При большом R1 и относительно малом R2 заряд происходит слишком медленно. Это увеличивает влияние паразитных токов утечки и нестабильность работы схемы. При скважности выше 100:1 наблюдаются искажения формы сигнала, особенно при низких частотах (менее 1 Гц).
Кроме резисторов и диодов, влияет качество и стабильность конденсатора. Электролитические ёмкости с высоким ESR могут существенно искажать пропорции времен заряда и разряда, особенно при частотах выше 1 кГц. Для стабильной скважности предпочтительны плёночные или керамические конденсаторы с низким температурным коэффициентом.
Также следует учитывать влияние питания. При напряжении ниже 4,5 В или выше 15 В внутренние характеристики таймера могут изменяться, что влияет на точность генерации импульсов. Для прецизионных схем с регулируемой скважностью желательно использовать стабилизированный источник питания и отладку на рабочих значениях напряжения.
Настройка скважности при использовании потенциометра
Для изменения скважности выходного сигнала таймера 555 в режиме нестабильного мультивибратора часто применяют переменный резистор (потенциометр) вместо одного из фиксированных сопротивлений в цепи зарядки или разрядки.
Основные варианты подключения потенциометра:
- Вместо резистора R1 (зарядный резистор) – позволяет изменять время высокого уровня (Thigh).
- Вместо резистора R2 (разрядный резистор) – регулируется время низкого уровня (Tlow).
- Последовательное или параллельное включение потенциометра с одним из резисторов для расширения диапазона регулировки.
Для расчёта скважности (D) и периода (T) при использовании потенциометра следует учитывать формулы:
- T = 0.693 × (R1 + 2 × R2) × C
- D = (R1 + R2) / (R1 + 2 × R2)
Где R1 и R2 – эквивалентные сопротивления с учётом положения движка потенциометра, C – ёмкость конденсатора.
При выборе номинала потенциометра стоит учитывать:
- Минимальное сопротивление потенциометра не должно приближаться к нулю, чтобы избежать короткого замыкания в цепи.
- Максимальное сопротивление должно обеспечивать необходимое расширение диапазона времени заряда или разряда.
- При необходимости стабильности рекомендуются потенциометры с ограничением минимального сопротивления (например, 1 кОм и выше).
Реальная скважность ограничена параметрами таймера и минимальными сопротивлениями. Часто при настройке потенциометром скважность регулируется примерно в диапазоне от 10% до 90%.
Пример схемы с потенциометром для настройки скважности:
- R1 – фиксированный резистор 1 кОм
- R2 – потенциометр 10 кОм, подключённый последовательно с R1
- C – конденсатор 0.1 мкФ
В таком варианте при вращении движка потенциометра изменяется время разрядки, что влияет на длительность низкого уровня сигнала и скважность в целом.
Для точной подстройки рекомендуется использовать мультиметр для контроля сопротивлений и осциллограф для измерения формы выходного сигнала.
Измерение скважности с помощью осциллографа
Подключите пробник осциллографа к выходу таймера 555. Выберите режим постоянного напряжения (DC) для точного отображения импульсов. Настройте временную базу так, чтобы на экране помещался хотя бы один полный период сигнала.
Определите длительность высокого уровня (Thigh) по горизонтальной шкале осциллографа. Для этого измерьте ширину импульса в делениях экрана и умножьте на масштаб времени, установленный на приборе.
Измерьте полный период сигнала (T) аналогичным способом – расстояние между началом двух последовательных импульсов высокого уровня.
Расчет скважности производится по формуле:
Sk = T / Thigh, где Sk – скважность, T – период, Thigh – длительность импульса высокого уровня.
Для повышения точности измерений используйте функцию курсоров осциллографа. Они позволяют точно определить моменты начала и конца импульса, а также период между импульсами.
Если осциллограф поддерживает автоматический анализ сигналов, можно включить режим измерения скважности (Duty Cycle), что упростит контроль параметров без ручных вычислений.
Повторите измерения при различных положениях регулировочного потенциометра или изменении сопротивлений для проверки диапазона скважности.
Типовые ошибки при регулировке и способы их устранения
Неправильный выбор номиналов резисторов R1 и R2 приводит к невозможности добиться нужной скважности. При слишком большом сопротивлении время зарядки и разрядки конденсатора значительно увеличивается, что ограничивает максимальную частоту. Рекомендуется использовать диапазон сопротивлений от 1 кОм до 100 кОм для стабильной работы.
Ошибки в подключении диодов при схеме с независимой регулировкой зарядного и разрядного времени вызывают искажение формы импульса. Диоды должны быть установлены анодом к точке подключения резисторов, обеспечивая одностороннее прохождение тока. Проверяйте полярность и качество диодов перед настройкой.
Использование потенциометров с высоким сопротивлением и без стабилизации часто приводит к шумам и нестабильной скважности. Для сглаживания рекомендуется добавить небольшой конденсатор параллельно конденсатору таймера и выбирать потенциометры в диапазоне 10 кОм–100 кОм.
Частая ошибка – игнорирование влияния паразитных ёмкостей и индуктивностей в монтажной плате. Для точной настройки используйте минимальные длины проводников и экранирование, особенно при работе на высоких частотах.
Регулировка скважности без контроля осциллографом или тестером приводит к субъективной оценке и неточным результатам. Обязательно измеряйте форму и параметры сигнала, чтобы избежать ошибок.
Не учитывается температурное влияние на параметры резисторов и конденсаторов, что меняет скважность при нагреве. Используйте компоненты с малым температурным коэффициентом и, при необходимости, компенсируйте изменения схемно.
Вопрос-ответ:
Как точно измерить скважность сигнала, генерируемого таймером 555?
Для измерения скважности используйте осциллограф с подходящей полосой пропускания. Запишите длительность импульса высокого уровня (Ton) и низкого уровня (Toff) на экране. Скважность рассчитывается как отношение Ton к периоду T (T = Ton + Toff). Важно правильно настроить масштаб времени и напряжения осциллографа, чтобы измерения были точными. При отсутствии осциллографа можно применять цифровой мультиметр с функцией измерения скважности или частоты, но точность будет ниже.
Какие параметры резисторов влияют на скважность в схеме с таймером 555?
В классической схеме нестабильного мультивибратора на таймере 555 скважность определяется соотношением резисторов R1 и R2. R1 отвечает за время заряда конденсатора, а R2 — за время разряда. Увеличение R1 удлиняет время высокого уровня, а рост R2 — время низкого. Соотношение этих сопротивлений определяет долю времени, когда выход находится в состоянии высокого уровня. Также на длительность импульсов влияет емкость конденсатора, но скважность в основном регулируется именно R1 и R2.
Почему не удаётся достичь скважности меньше 50% в стандартной схеме 555 без дополнительных компонентов?
В стандартной схеме нестабильного мультивибратора на 555 невозможно получить скважность меньше 50%, поскольку время заряда и разряда конденсатора суммируются с учётом сопротивлений R1 и R2, где время заряда всегда больше нуля из-за наличия обоих резисторов в цепи. Для снижения скважности ниже 50% обычно добавляют диоды, которые разделяют пути зарядки и разрядки, позволяя независимо регулировать длительность высокого и низкого уровней. Без таких компонентов соотношение всегда остаётся выше 50%.
Как изменение напряжения питания влияет на стабильность и скважность выходного сигнала таймера 555?
Напряжение питания напрямую влияет на параметры таймера 555, поскольку внутренние пороги переключения основаны на долях напряжения питания. При снижении питания меняется уровень срабатывания триггера и компараторов, что может вызвать изменение длительности импульсов и отклонение скважности от заданных значений. В типичных условиях отклонения питания в пределах допустимых значений (обычно 4.5–15 В) влияние минимально, но при значительных колебаниях сигнал становится менее стабильным. Чтобы минимизировать влияние, рекомендуют использовать стабилизированное питание.
Какие ошибки чаще всего допускают при регулировке скважности на таймере 555 и как их избежать?
Одной из частых ошибок является неправильный выбор номиналов резисторов и конденсаторов, что приводит к некорректной длительности импульсов. Еще ошибка — отсутствие учёта внутреннего сопротивления диодов или использование неподходящих диодов, что искажает скважность. Иногда неправильно подключают потенциометр, из-за чего регулировка становится нестабильной. Чтобы избежать проблем, нужно тщательно рассчитывать компоненты, проверять схемы подключения и использовать подходящие диоды, например, быстродействующие. Кроме того, важно правильно измерять скважность, чтобы оценить результаты настройки.
Как именно можно изменять скважность сигнала на таймере 555 в режиме нестабильного мультивибратора?
Регулировка скважности на таймере 555 осуществляется изменением соотношения зарядного и разрядного времени конденсатора, который подключён к выводу таймера. Для этого обычно используют два резистора — один отвечает за время зарядки, другой — за разрядку. Изменяя их сопротивления, можно корректировать длительность высокого и низкого уровней выходного сигнала, тем самым меняя скважность. Также применяют диоды, включённые параллельно одному из резисторов, чтобы разделить цепи зарядки и разрядки, что позволяет независимую настройку времени высокого и низкого состояния. При правильном подборе этих элементов скважность может варьироваться от значений близких к 50% до существенно большей или меньшей.
Какие ограничения накладывают номиналы резисторов и конденсатора на максимальный диапазон регулировки скважности в схеме с таймером 555?
Диапазон изменения скважности ограничивается минимальными и максимальными значениями сопротивления резисторов, а также ёмкостью конденсатора. Если сопротивление слишком мало, конденсатор зарядится и разрядится очень быстро, что может привести к нестабильной работе или искажению формы сигнала. При очень большом сопротивлении время зарядки и разрядки увеличивается, но появляется погрешность из-за утечек и нестабильности параметров элементов. Кроме того, для слишком низкой скважности конденсатор может не успевать полностью заряжаться или разряжаться, что скажется на точности сигнала. В итоге, подбор резисторов и конденсатора должен учитывать рабочий диапазон частот и требования к форме сигнала, чтобы регулировка скважности была плавной и стабильной.
