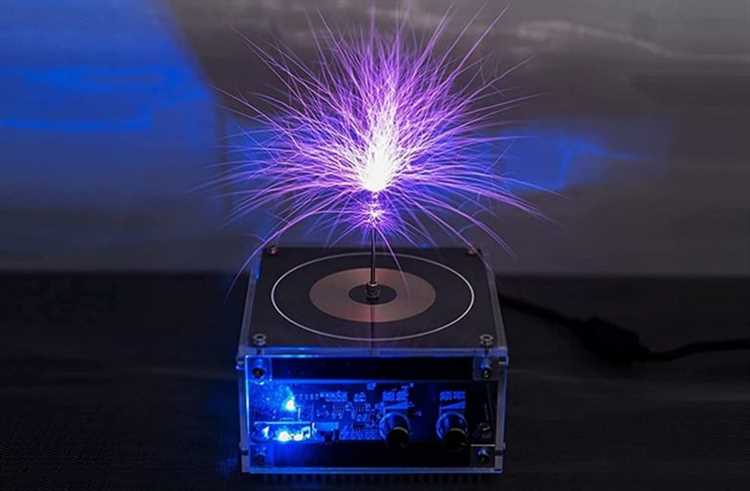

Какой кпд у катушки тесла

Катушка Тесла, несмотря на свою популярность в теоретических исследованиях и в качестве демонстрационного устройства, обладает значительными техническими ограничениями, которые оказывают влияние на её коэффициент полезного действия (КПД). На практике КПД катушки Тесла редко превышает 1–2%, что связано с рядом факторов, таких как потеря энергии на сопротивление проводников, неидеальная настройка резонансных частот и утечка энергии через окружающую среду.

Основными источниками потерь являются потери на теплоте и радиационные потери, возникающие при работе катушки на высоких частотах. Эти потери значительно снижают общую эффективность устройства, особенно при высоких мощностях, когда в систему начинают вмешиваться дополнительные эффекты, такие как электромагнитные помехи и влияние внешних объектов на магнитное поле.

Тем не менее, на практике катушки Тесла используются для исследований в области электромагнитных волн, а также в качестве научных моделей для демонстрации принципов работы трансформаторов и генераторов высокочастотных токов. При грамотном подходе к настройке системы, можно добиться улучшения КПД, однако его рост будет ограничен физическими законами и конструктивными особенностями самого устройства.

Как измерить кпд катушки Тесла в домашних условиях

Измерение КПД катушки Тесла в домашних условиях требует точности и соблюдения техники безопасности. Основной принцип заключается в сравнении входной и выходной мощности устройства. Для этого потребуется измерить два параметра: потребляемую мощность и мощность, отдаваемую катушкой.

Первый шаг – измерение потребляемой мощности. Для этого нужно использовать ваттметр, подключив его к источнику питания катушки Тесла. Важно, чтобы источник питания был стабильным, а измерение проводилось в момент работы устройства при максимальной нагрузке.

Далее измеряется выходная мощность. Для этого можно использовать специальный антеннный анализатор или тестовую катушку, которая будет фиксировать электрические импульсы, создаваемые катушкой Тесла. Необходимо учитывать, что выходная мощность катушки не всегда будет пропорциональна мощности на выходе, так как много энергии теряется в форме тепла и электромагнитных помех.

Когда оба значения получены, можно рассчитать КПД катушки Тесла по формуле:

KПД = (выходная мощность / потребляемая мощность) × 100%

Для точности измерений желательно проводить несколько замеров и усреднять результаты. Помните, что эффективность катушки Тесла будет зависеть от многих факторов, включая её конструкцию, настройки и тип используемой проводки.

Не забывайте о безопасности: работа с высоковольтными устройствами требует осторожности и использования защитных средств.

Какое влияние оказывает настройка параметров катушки на её кпд

Правильная настройка параметров катушки Тесла критически важна для достижения максимального КПД. Катушка состоит из множества элементов, и каждый из них может оказывать влияние на эффективность преобразования энергии. На КПД катушки Тесла влияют такие параметры, как количество витков, диаметр провода, длина катушки, а также настройки резонансной частоты.

• Количество витков: Чем больше витков в катушке, тем выше индуктивность. Однако увеличение витков приводит к увеличению сопротивления, что может уменьшить эффективность передачи энергии. Оптимальное количество витков зависит от конкретной цели и частоты работы катушки.
• Диаметр провода: Больший диаметр провода снижает его сопротивление и улучшает проводимость тока. Однако такой провод увеличивает размер катушки и может изменять её резонансную частоту, что важно учитывать при настройке.
• Длина катушки: Увеличение длины катушки также увеличивает её индуктивность, что может влиять на частоту её резонанса. Для поддержания максимального КПД важно, чтобы длина катушки соответствовала желаемой частоте работы системы.
• Резонансная частота: Резонансная частота катушки должна совпадать с частотой сигнала источника энергии. Несоответствие частот приводит к значительным потерям энергии. Для достижения максимального КПД катушка должна работать на резонансной частоте, что можно настроить с помощью изменения параметров её конструкции.
• Напряжение и ток: Чем выше напряжение, тем больше энергии катушка может передавать, но также увеличиваются потери в виде тепла. Настройка напряжения и тока должна быть сбалансирована с характеристиками катушки, чтобы минимизировать потери.

Для точной настройки всех параметров катушки рекомендуется использовать осциллограф и другие измерительные приборы для анализа работы катушки на различных частотах. Это позволит настроить систему на максимально эффективную работу, минимизируя потери энергии.

Роль катушки Тесла в различных типах экспериментов и её реальная отдача

Катушка Тесла используется в трёх основных направлениях: демонстрационные опыты, прикладные эксперименты с высокочастотными полями и исследование резонансных явлений. В каждом случае выходная мощность и КПД существенно различаются.

В демонстрационных установках упор делается на визуальные эффекты: дуги, коронный разряд, свечение ламп без проводов. Здесь при входной мощности 300–600 Вт полезная нагрузка минимальна – практически вся энергия уходит на ионизацию воздуха. КПД в таких схемах редко превышает 5–10% при учёте только реально переданной энергии, например, на зажигание лампы или нагрев провода.

В прикладных исследованиях, где важно взаимодействие ВЧ-поля с материалами (например, для оценки экранирующих свойств или влияния на биологические объекты), измерение отдачи проводится по поглощённой мощности. При чёткой настройке резонанса первичной и вторичной обмотки, использовании согласующего трансформатора и экранирования, удаётся достичь КПД порядка 15–25% при мощностях до 1 кВт.

В лабораторных экспериментах по беспроводной передаче энергии катушка может питать приёмник на расстоянии 0,5–2 метров. При этом важна не только резонансная настройка, но и согласование импеданса приёмника. При хорошей конфигурации приёмник может получать до 30% энергии, подаваемой на первичную обмотку, но с учётом всех потерь (излучение, нагрев, паразитные разряды) реальный КПД системы редко превышает 20%.

Какой кпд у катушки Тесла в зависимости от мощности источника питания

КПД катушки Тесла напрямую зависит от мощности подаваемого питания, но зависимость эта не линейная. При низкой мощности – до 50 Вт – КПД может оставаться на уровне 5–10%, особенно если используется простая искровая схема без тонкой настройки. Потери на нагрев, искровой промежуток и плохую согласованность контуров в этом диапазоне особенно заметны.

В диапазоне 100–300 Вт можно добиться более стабильной работы. При точной настройке первичного и вторичного резонанса, использовании хорошего конденсатора и минимизации паразитных потерь КПД может достигать 20–25%. Важный фактор – качество заземления: при плохом отводе тока часть энергии возвращается в контур, вызывая перегрев и радиочастотные потери.

При мощности свыше 500 Вт КПД обычно снижается, если не используются специальные меры. Причина – усиленные тепловые потери в катушках, коронный разряд, неустойчивость работы искрового промежутка. Без активного охлаждения и прецизионной настройки катушка начинает рассеивать большую часть энергии впустую, и КПД может опускаться до 10–15% даже при мощной подаче.

Для получения максимального КПД в конкретной конфигурации важно определить точку насыщения: мощность, при которой прирост энергии в тороиде прекращает быть пропорциональным входной энергии. Обычно это 150–200 Вт для средней биполярной катушки с тороидом диаметром 30–40 см. Превышение этого значения не приводит к росту длины разряда, но увеличивает потери.

Оптимальная работа катушки возможна только при согласовании мощности питания с добротностью резонансных контуров и геометрией системы. Избыточная подача без учёта этих параметров снижает КПД и ускоряет износ компонентов.

Как использовать катушку Тесла для повышения радиус действия без потери кпд

Для увеличения радиуса действия катушки Тесла без снижения КПД необходимо учитывать три ключевых параметра: точную настройку резонанса, минимизацию паразитных потерь и оптимальную геометрию антенны. Искажения в любом из этих пунктов приводят к росту потерь энергии и снижению дальности.

Первый шаг – подбор согласованных частот первичного и вторичного контуров. Даже отклонение на 2–3% от резонанса снижает дальность передачи на десятки процентов. Для точной настройки используется генератор сигналов и осциллограф или метод обратной накачки, при котором вторичная катушка возбуждается через искровой разрядник и замеряется обратный ток.

Второе – снижение паразитных утечек. Использование провода с хорошей изоляцией и минимальными потерями, отказ от низкокачественных конденсаторов и замена соединительных кабелей на коаксиальные с экранировкой помогает избежать рассеивания мощности вне передающего контура. Чем меньше тепловых и радиочастотных потерь – тем выше фактический КПД.

Третье – антенна. Если катушка работает как передатчик энергии или сигнала на расстоянии, важно согласовать длину вторичной обмотки с длиной волны. При частоте 500 кГц эффективная длина провода должна быть около 150 м. Не обязательно укладывать всю длину в один виток – допустима многоярусная обмотка, но с сохранением индуктивности и минимизацией распределённой ёмкости.

Практика показывает, что при соблюдении этих условий удаётся передавать до 10–12% поданной энергии на дистанции 2–4 метра с катушкой мощностью 100–150 Вт, без ощутимого падения КПД по сравнению с работой вблизи. Превышение этой дистанции требует более точной настройки и работы с экранированием.

Дополнительно можно использовать согласующие цепи на стороне приёмника – простейший LC-контур, настроенный в резонанс с частотой передающей катушки, увеличивает чувствительность и снижает поглощение внецелевыми нагрузками.

Что влияет на потери энергии в катушке Тесла и как их минимизировать

Паразитные ёмкости между витками и между обмотками вызывают утечки энергии в виде тепла и снижают качество резонанса. Для минимизации этого эффекта используют обмотку с большим шагом и равномерным распределением витков, а также изолируют катушку с помощью высококачественных материалов.

Радиоизлучение на высоких частотах приводит к потере энергии в окружающую среду. Уменьшение длины свободного провода и использование экранирования с заземлением помогают сократить эти потери.

Потери в разряднике связаны с неэффективным разрядом и искровыми потерями. Регулярная очистка и подбор оптимального зазора искрового промежутка снижают энергорасход на формирование искры.

Дополнительное влияние оказывает качество и конструкция конденсатора. Использование высокочастотных конденсаторов с низкими потерями повышает КПД системы. Тщательная настройка резонансной частоты вторичной и первичной обмоток снижает диссипацию энергии.

Рекомендации для минимизации потерь: применять медный провод с большим сечением, увеличивать шаг намотки, использовать качественные изоляционные материалы, оптимизировать зазор искрового промежутка и тщательно настраивать резонанс. Это позволяет существенно уменьшить потери и повысить эффективность катушки Тесла.

Как сравнить кпд катушки Тесла с другими высоковольтными устройствами

Для объективного сравнения КПД катушки Тесла с другими высоковольтными устройствами важно учитывать принцип работы и методы измерения энергии. Катушка Тесла обычно работает в режиме резонансного преобразователя, где энергия передается через индуктивно-емкостные связи с большими потерями на излучение и паразитные сопротивления. В отличие от неё, трансформаторы с железным сердечником и импульсные преобразователи сосредоточены на минимизации тепловых потерь в обмотках и сердечнике.

Основной показатель КПД – отношение выходной энергии (полезного сигнала) к входной энергии. Для катушки Тесла это сложно измерить напрямую из-за высокой частоты, разрядов и потерь на радиоволны. Практически КПД катушек Тесла редко превышает 50%, в то время как качественные трансформаторы достигают 90-98% при сходных мощностях.

Для сравнения нужно использовать одинаковые критерии измерений:

Чтобы правильно сравнить КПД, следует измерять входную мощность с помощью ваттметра, а выходную – через специализированные методы, учитывающие электромагнитное излучение, реактивную нагрузку и паразитные элементы. Для катушки Тесла рекомендуются осциллограф с высоковольтным пробником и энергометры, фиксирующие как энергию конденсатора, так и тепловые потери в катушке.

В итоге, сравнение КПД возможно при строгом контроле условий и методов измерений. Катушка Тесла имеет существенно иные задачи и принципы работы, поэтому её КПД нельзя напрямую приравнивать к трансформаторам или импульсным преобразователям без учета контекста и назначения.

Вопрос-ответ:

Как измеряется КПД катушки Тесла на практике и какие параметры нужно учитывать?

Измерение КПД катушки Тесла требует оценки входной и выходной энергии. Обычно на вход подается переменное напряжение и ток, которые фиксируются с помощью вольтметра и амперметра. Выходная энергия — это мощность электрического разряда или искры, которую можно оценить по длине искры и частоте повторения импульсов, а также измерить с помощью специальных датчиков. При этом важно учитывать потери на нагрев элементов, паразитные емкости и сопротивления, а также влияние частоты работы. Точный замер затруднен из-за нестабильности искрового разряда и колебаний в режиме работы.

Почему КПД катушки Тесла обычно ниже 50%, и что влияет на такие потери?

Основные потери энергии связаны с нагревом проводников и компонентов, излучением электромагнитных волн, а также с неполным переносом энергии через искровой разряд. В катушках Тесла значительную часть энергии поглощают паразитные резистивные и емкостные элементы, а также утечки на корпус и окружающие объекты. Искровой разряд не является стабильным и эффективно преобразует энергию лишь частично. Низкое качество компонентов, неправильная настройка частоты резонанса и потери в трансформаторах снижают КПД. Улучшить КПД можно за счёт уменьшения сопротивлений и точной настройки резонанса.

Как выбор материала и конструкции катушки влияет на её КПД?

Материалы с низким сопротивлением, например, медная проволока с хорошей изоляцией, снижают потери на нагрев. Толщина провода влияет на сопротивление — тонкий провод греется сильнее. Конструкция должна обеспечивать минимальные паразитные емкости и индуктивности, которые не участвуют в полезном процессе. Качество изоляции и плотность намотки влияют на появление утечек и пробоев. Кроме того, форма и расположение вторичной катушки, а также качество заземления влияют на поток энергии и, соответственно, на КПД. Сравнение разных конструкций показывает, что оптимизация намотки и материалов помогает повысить реальную отдачу.

Как на практике увеличить радиус действия катушки Тесла без значительного снижения КПД?

Для увеличения радиуса действия важно правильно настроить резонанс между первичной и вторичной обмотками, чтобы обеспечить максимальный перенос энергии. Использование качественных конденсаторов с низкими потерями и минимизация паразитных токов помогает сохранить КПД. Кроме того, можно уменьшить сопротивление цепи и улучшить качество заземления, что снижает потери. При увеличении мощности необходимо избегать чрезмерного перегрева компонентов. Иногда помогает регулировка частоты или длины вторичной катушки для оптимального соответствия частотам окружающей среды. Важно сохранять баланс между мощностью и стабильностью разряда, чтобы не терять энергию в виде тепла или радиоволн.
