Передние и задние тормозные диски отличаются по материалам, размерам и конструктивным особенностям, что обусловлено различной нагрузкой на оси автомобиля. Передние диски обычно крупнее и толще, поскольку на них приходится до 70% тормозного усилия из-за перераспределения веса при замедлении. Толщина диска влияет на его способность рассеивать тепло и предотвращать перегрев, что снижает риск деформации и снижает износ.
Задние тормозные диски, как правило, имеют меньший диаметр и толщину. Это связано с тем, что нагрузка на задние колеса меньше, и важна более точная настройка работы тормозной системы для предотвращения блокировки и повышения устойчивости автомобиля при торможении. Часто задние диски оснащаются вентиляционными каналами для улучшения охлаждения без увеличения массы.
Рабочие характеристики также различаются: передние тормозные диски подвержены большим нагрузкам и более высокому нагреву, что требует применения специальных составов материалов с улучшенной теплопроводностью и износостойкостью. Задние диски важны для равномерного распределения тормозного усилия и обеспечения стабильности, поэтому их конструкция ориентирована на баланс эффективности и надежности.
Материалы и технология изготовления передних и задних тормозных дисков
Передние тормозные диски обычно изготавливают из серого чугуна с высоким содержанием углерода (от 2,5% до 3,5%). Такой материал обеспечивает оптимальное сочетание теплопроводности, износостойкости и стоимости. Высокое содержание углерода формирует графитовые включения, снижающие трение и улучшающие теплоотвод.
Задние диски чаще производят из менее нагруженного чугуна или его модификаций с улучшенной износостойкостью. Иногда применяют алюминиевые диски с чугунной рабочей поверхностью для снижения массы и тепловой нагрузки на подвеску.
- Передние диски подвергаются термообработке для повышения твёрдости поверхности до 45-55 HRC.
- Задние диски проходят менее интенсивную термообработку, что увеличивает их пластичность и сопротивляемость трещинам при низких нагрузках.
Технология изготовления включает литьё в песчаные формы с последующей механической обработкой рабочих поверхностей (шлифовка, токарная обработка). Для повышения отвода тепла у передних дисков часто применяют вентиляцию – радиальные или спиральные каналы между рабочими слоями, увеличивающие площадь охлаждения.
Задние диски, как правило, имеют сплошную конструкцию или простую вентиляцию, поскольку нагрузки на них значительно ниже. Для высокопроизводительных автомобилей передние диски могут изготавливаться из композитных материалов – карбон-керамики, что обеспечивает снижение веса и устойчивость к высоким температурам, но увеличивает стоимость и требования к обслуживанию.
- Выбор материала зависит от специфики нагрузки: передние диски выдерживают до 70% тормозного усилия.
- Технологический процесс требует контроля микроструктуры для исключения дефектов и повышения долговечности.
- Рекомендуется регулярная проверка геометрии дисков, особенно передних, для предотвращения деформаций и перегрева.
Таким образом, разница в материалах и технологии изготовления обусловлена разной нагрузкой, температурными режимами и требованиями к ресурсу передних и задних тормозных дисков.

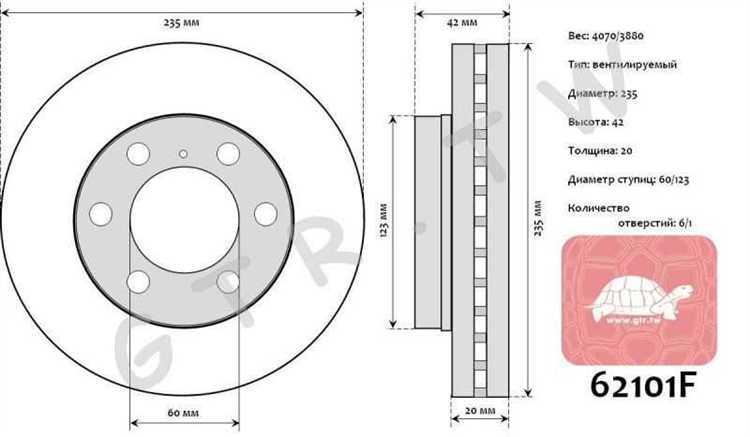

Размеры и толщина дисков в зависимости от их расположения
Передние тормозные диски обычно имеют больший диаметр – от 280 до 330 мм, что связано с необходимостью эффективно рассеивать тепло при интенсивном торможении передних колес. Толщина таких дисков варьируется от 24 до 30 мм в зависимости от модели автомобиля и требований к нагрузкам.
Задние диски, как правило, меньше по диаметру – от 240 до 280 мм, и тоньше, их толщина обычно составляет 10–20 мм. Это объясняется меньшей нагрузкой на задние тормоза, поскольку основная тормозная сила приходится на переднюю ось.
Увеличенный размер и толщина передних дисков повышают их теплоемкость и устойчивость к деформации, снижая риск возникновения «ведёр» и трещин при нагреве. Задние диски, в силу меньших размеров, быстрее охлаждаются, но при этом менее подвержены перегреву из-за меньших нагрузок.
При замене рекомендуется строго соблюдать размеры и толщину, указанные производителем, поскольку несоответствие параметров может привести к ухудшению эффективности торможения и преждевременному износу колодок.
Влияние нагрузки на конструкцию передних и задних тормозных дисков
Передние тормозные диски испытывают большую нагрузку из-за перераспределения массы автомобиля при торможении. Обычно на переднюю ось приходится около 60-70% тормозного усилия. Это требует увеличения толщины и диаметра дисков, а также применения улучшенного охлаждения за счёт вентиляции или перфорации.
Передние диски изготавливают с усиленной конструкцией, часто с внутренними вентиляционными каналами, чтобы предотвратить перегрев и деформацию. Толщина передних дисков варьируется в пределах 24–30 мм в зависимости от модели автомобиля и условий эксплуатации. Более толстый диск увеличивает запас прочности и теплоёмкость.
Задние тормозные диски несут меньшую нагрузку – около 30-40% тормозного усилия. Их размеры и толщина обычно меньше, чем у передних, с типичным значением толщины в диапазоне 8–12 мм для легковых автомобилей. Вентиляция задних дисков может быть менее интенсивной или отсутствовать вовсе, так как тепловая нагрузка ниже.
При проектировании важно учитывать условия эксплуатации: в автомобилях с высокой нагрузкой или спортивным характером задние диски делают толще и с вентиляцией, чтобы избежать быстрого износа и перегрева.
Конструктивные решения также зависят от типа тормозной системы – дисковые тормоза на задней оси требуют более точного баланса толщины и материалов, чтобы обеспечить стабильное торможение без излишнего износа. В отличие от этого, задние барабанные тормоза используют другой принцип работы и конструкцию.
Таким образом, распределение нагрузки определяет различия в диаметре, толщине и технологии изготовления передних и задних тормозных дисков, что влияет на их долговечность и эффективность.
Особенности охлаждения передних и задних тормозных дисков
Передние тормозные диски испытывают более высокие тепловые нагрузки из-за перераспределения веса автомобиля при торможении и большей доли тормозного усилия. Для эффективного отвода тепла передние диски часто делают вентилируемыми – с внутренними ребрами, которые обеспечивают циркуляцию воздуха между рабочими поверхностями.
Задние диски, как правило, меньше нагреваются, поэтому их охлаждение менее интенсивное. Они часто бывают цельными, без вентиляционных каналов, что снижает стоимость и упрощает конструкцию. Однако на спортивных или тяжелых автомобилях задние диски тоже могут иметь вентиляцию.
- Передние диски: вентилируемая конструкция с ребрами для ускоренного теплообмена.
- Задние диски: чаще сплошные, реже вентилируемые, так как нагрузка и выделяемое тепло меньше.
При проектировании системы охлаждения учитывают следующие параметры:
- Объем и скорость воздушного потока, достигающего поверхности диска во время движения.
- Материал диска и его теплопроводность, влияющие на скорость отвода тепла в окружающую среду.
- Диаметр и толщина диска – большие размеры увеличивают площадь теплоотвода.
- Вентиляционные каналы – их форма и количество определяют эффективность охлаждения.
Для улучшения охлаждения передних дисков применяют дополнительные воздуховоды, направляющие поток воздуха непосредственно к поверхности диска. Для задних дисков такие решения встречаются реже из-за меньших тепловых нагрузок и меньшего потока воздуха в задней части автомобиля.
Рекомендуется при замене тормозных дисков учитывать особенности охлаждения и подбирать изделия с конструктивными характеристиками, соответствующими нагрузкам и эксплуатации автомобиля. Неправильный выбор может привести к перегреву и снижению эффективности торможения.
Различия в способах крепления и установки дисков
Передние тормозные диски чаще всего устанавливаются с помощью центрального ступичного отверстия и крепятся к ступице колесными гайками или болтами. Конструкция предусматривает точную центровку диска на ступице для минимизации биений, что критично из-за высокой нагрузки на переднюю ось. В некоторых системах применяются дополнительные фиксирующие винты для предотвращения смещения диска при демонтаже колеса.
Задние диски, как правило, имеют более простое крепление. В большинстве случаев они фиксируются непосредственно на ступице с помощью нескольких болтов или гайковертов, иногда без дополнительных винтов, так как нагрузка на заднюю ось ниже. В автомобилях с дисковыми тормозами на задней оси могут использоваться отдельные монтажные пластины, которые упрощают замену и обслуживание.
Особенностью передних дисков является необходимость учета вращательного момента и усилий при торможении, что отражается на выборе крепежа с повышенной прочностью и использованием стопорных элементов. Для задних дисков такие требования менее жесткие, что влияет на тип и количество крепежных элементов.
При установке передних дисков важно соблюдать момент затяжки крепежа согласно заводским нормам, чтобы избежать деформации и обеспечить равномерное распределение нагрузки. Для задних дисков требования к моменту затяжки обычно ниже, но контроль затяжки остается обязательным для предотвращения люфта и вибраций.
В конструкциях с вентилируемыми дисками на передней оси предусмотрены специальные посадочные места для оптимального обдува, что также влияет на метод крепления и требует точной установки без зазоров. Задние диски чаще встречаются в монолитном исполнении, что упрощает технологию установки и уменьшает требования к точности монтажа.
Износ и замена передних и задних тормозных дисков: отличия и рекомендации
Передние тормозные диски испытывают большую нагрузку, поэтому изнашиваются быстрее задних. Средний ресурс передних дисков составляет 30-50 тыс. км, задних – 50-80 тыс. км. Интенсивное торможение и езда в гористой местности сокращают срок службы обоих, но передние изнашиваются значительно интенсивнее из-за распределения тормозных усилий.
При проверке износа передних дисков важна толщина рабочей поверхности. Минимально допустимая толщина обычно указана на диске или в технической документации и составляет около 20-24 мм для большинства легковых автомобилей. Задние диски могут иметь меньшую толщину, но не менее 18-20 мм. Если толщина меньше нормы, диск требует замены.
Износ передних дисков часто сопровождается появлением борозд, деформаций и перегревов, проявляющихся синевой или трещинами. Задние диски изнашиваются более равномерно, но на них также могут появляться задиры и вибрации при торможении. Вибрация при нажатии на педаль чаще указывает на деформацию передних дисков.
Рекомендуется проводить измерения толщины дисков с помощью микрометра при каждом техническом обслуживании или через 10-15 тыс. км пробега. При обнаружении признаков перегрева и деформации замену лучше выполнять комплектом с тормозными колодками, чтобы избежать неравномерного износа и ухудшения эффективности торможения.
Передние тормозные диски чаще требуют проточки, но этот метод применим только если толщина позволяет сохранить минимальный рабочий размер. Задние диски, как правило, протачивают реже, так как их износ меньше, а конструкция иногда не предусматривает восстановление. В случае сильного износа или трещин замена обязательна.
При замене задних дисков важно учитывать возможное наличие тормозного механизма стояночного тормоза, который может быть интегрирован в диск. В таких случаях требуется либо специализированный диск, либо отдельный барабан стояночного тормоза.
Использование оригинальных или рекомендованных производителем дисков повышает надежность и безопасность тормозной системы. Некачественные аналоги могут иметь измененные геометрические размеры и несоответствующую термообработку, что ускоряет износ и приводит к вибрациям.
Влияние конструкции тормозных дисков на управляемость и безопасность автомобиля
Передние тормозные диски обычно крупнее и толще задних, что связано с распределением нагрузки при торможении – до 70% усилия приходится на переднюю ось. Их конструкция часто предусматривает вентиляцию для снижения перегрева, что уменьшает риск потери эффективности торможения и улучшает стабильность управления при резких остановках.
Задние диски имеют меньшие размеры и могут быть сплошными, что снижает массу неподрессоренных частей и способствует лучшей реакции подвески. Однако недостаток охлаждения у задних дисков ограничивает их максимальную нагрузку, что влияет на общее распределение тормозных усилий и стабильность автомобиля при торможении.
Использование вентиляционных передних дисков улучшает тепловой режим и минимизирует деформации, предотвращая биение и вибрации, которые могут привести к потере контроля. Задние диски с простой конструкцией легче в обслуживании, но требуют контроля состояния, чтобы избежать снижения эффективности и влияния на баланс торможения.
Конструктивные особенности передних и задних дисков влияют на распределение тормозного момента между осями, что напрямую отражается на управляемости. Правильный подбор и состояние дисков обеспечивают равномерное тормозное усилие, предотвращая заносы и улучшая стабильность курса автомобиля в экстренных ситуациях.
Рекомендуется своевременная диагностика износа и замена дисков с учётом их конструктивных особенностей для сохранения эффективного торможения и безопасной управляемости в любых условиях эксплуатации.
Вопрос-ответ:
Почему передние тормозные диски обычно больше и толще задних?
Передние колёса несут основную часть нагрузки при торможении, поэтому передние диски делают крупнее и толще, чтобы обеспечить лучший отвод тепла и выдерживать повышенные механические нагрузки. Это помогает избежать перегрева и деформации, что улучшает стабильность торможения и продлевает срок службы деталей.
В чем конструктивное отличие охлаждения передних и задних тормозных дисков?
Передние диски чаще бывают вентиляционными — с внутренними каналами для циркуляции воздуха. Это помогает быстро рассеивать тепло. Задние диски, как правило, имеют более простую конструкцию, иногда сплошную, так как нагрузки на них ниже, и охлаждение не требует такой интенсивности.
Как различия в конструкции тормозных дисков влияют на управляемость автомобиля?
Передние диски отвечают за большую часть тормозного усилия, поэтому их конструкция влияет на устойчивость и контроль при замедлении. Надежное и стабильное торможение спереди предотвращает занос и помогает сохранить курс. Задние диски работают с меньшей нагрузкой и играют роль балансировщиков тормозного усилия, влияя на равномерность и плавность торможения.
Почему износ передних тормозных дисков происходит быстрее, чем задних?
Передние диски испытывают значительно большие нагрузки при торможении, поскольку масса автомобиля при замедлении переносится вперед. Это приводит к повышенному трению и тепловому воздействию, ускоряющему износ поверхности. Задние диски работают с меньшей интенсивностью, поэтому изнашиваются медленнее.
Какие особенности крепления различают передние и задние тормозные диски?
Передние диски обычно имеют более сложную систему крепления для обеспечения стабильности и точности работы под высокими нагрузками. Иногда используются дополнительные элементы для компенсации тепловых расширений. Задние диски чаще крепятся проще, поскольку механические воздействия на них ниже, а конструкция может быть более компактной.
