Как добавить топлива на тнвд

Неправильная подача топлива на топливный насос высокого давления (ТНВД) способна привести к завоздушиванию системы, снижению давления, нестабильной работе двигателя или даже его остановке. Особенно это критично для дизельных двигателей с механическим или электронным управлением ТНВД, где нарушения в питании сразу отражаются на запуске и динамике.

Перед подачей топлива необходимо убедиться в герметичности всех соединений от топливного бака до входного штуцера ТНВД. Даже микроподсос воздуха на хомутах, фитингах или в местах стыка трубок приводит к образованию воздушных пробок. Использование прозрачного шланга на участке подачи позволяет визуально контролировать наличие пузырьков воздуха.

Перед началом работ: отключите питание от электромагнитного клапана отсечки (если установлен), чтобы предотвратить случайный запуск двигателя. Подготовьте ёмкость с чистым дизельным топливом, ручной насос (грушу), шланг подходящего диаметра и ветошь для сбора утечек. Работы желательно проводить при положительной температуре окружающей среды – холодное топливо хуже прокачивается и может привести к ложной диагностике неисправностей.

Прокачка системы осуществляется по направлению от бака к ТНВД. Если в контуре установлен топливный фильтр, его предварительно заполняют вручную. Ручной подкачивающий насос используют до тех пор, пока из сливного штуцера на насосе не пойдёт стабильная струя без воздуха. После этого сливной штуцер закрывается, и проверяется давление подачи – оно должно соответствовать требованиям производителя, обычно в пределах 0,2–0,5 бар на входе ТНВД для механических систем, и выше – для электронных.

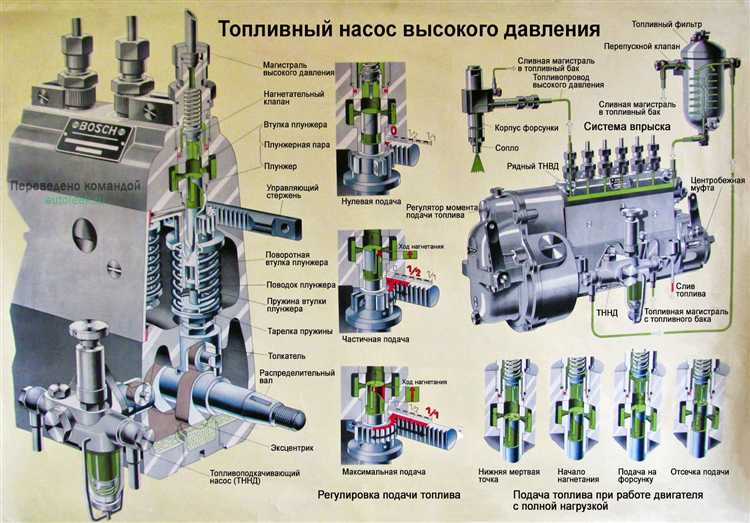

Определение типа и конструкции ТНВД на вашем двигателе

Перед вмешательством в работу топливной системы необходимо точно определить тип и конструктивные особенности установленного ТНВД. Это критично, поскольку алгоритм подачи топлива, способы регулировки и технические допуски зависят от конкретной модели насоса.

Механические рядные ТНВД встречаются на большинстве дизельных двигателей старого образца. Они имеют многосекционную конструкцию с индивидуальными плунжерами на каждый цилиндр. Определяются визуально по вытянутому корпусу и числу выходных трубок, соответствующих количеству цилиндров.

Роторные ТНВД (например, Bosch VE) имеют компактный корпус и один плунжер с распределительным механизмом. Их отличает наличие вакуумного корректора или электронного исполнительного устройства, установленного на корпусе.

Электронно-управляемые ТНВД устанавливаются на более современные двигатели. Отличительной чертой является наличие электроприводов, датчиков положения, а также электронного блока управления, связанного с ЭБУ двигателя. В таких системах дозировка топлива осуществляется по сигналам от различных сенсоров.

Для точного определения модели ТНВД необходимо найти заводскую маркировку, нанесённую на корпусе насоса. Обычно она выбита или выгравирована на шильдике. По коду можно получить техническое описание конкретной модификации и схему подключения. Это позволит избежать ошибок при настройке подачи топлива и выборе инструмента.

Нельзя полагаться только на внешний вид насоса – производители могут использовать схожие корпуса для разных модификаций. Точная идентификация по номеру и сопоставление с документацией – обязательный этап перед любыми действиями с ТНВД.

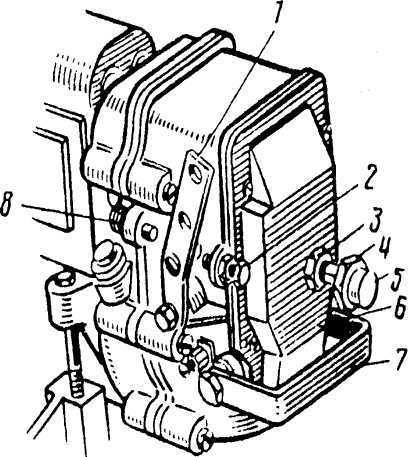

Подготовка системы к подаче топлива: вентиляция и слив воздуха

Перед подачей топлива на ТНВД необходимо удалить воздух из топливопроводов и фильтров, чтобы избежать провалов давления и нестабильной работы двигателя. Воздух в системе может блокировать поступление топлива и привести к неисправностям.

Сначала убедитесь, что топливный бак заполнен, а краны (если установлены) находятся в открытом положении. Проверьте герметичность всех соединений на магистралях высокого и низкого давления. Обратите внимание на участки после фильтра грубой очистки и перед входом в ТНВД.

На большинстве дизельных систем предусмотрен ручной подкачивающий насос, встроенный в корпус фильтра или рядом с ним. Используйте его для прокачки топлива до тех пор, пока в прозрачном отводящем шланге не появится стабильная струя топлива без пузырьков воздуха. Если система оснащена автоматической прокачкой, проверьте, срабатывает ли электроподкачка при включении зажигания.

На корпусе ТНВД предусмотрен штуцер для удаления воздуха. Отсоедините от него шланг и подставьте емкость. Ослабьте штуцер и продолжайте подкачку до появления топлива без пузырьков. После этого затяните штуцер и проверьте, нет ли утечек. На некоторых моделях необходима последовательная прокачка нескольких точек – сначала фильтр, затем вход в ТНВД и форсунки.

Если после удаления воздуха двигатель всё ещё не запускается, возможна закупорка в подающем трубопроводе или неисправность клапана обратного тока. Также стоит убедиться, что при вращении коленвала ТНВД действительно получает привод. После успешного удаления воздуха можно переходить к настройке подачи топлива.

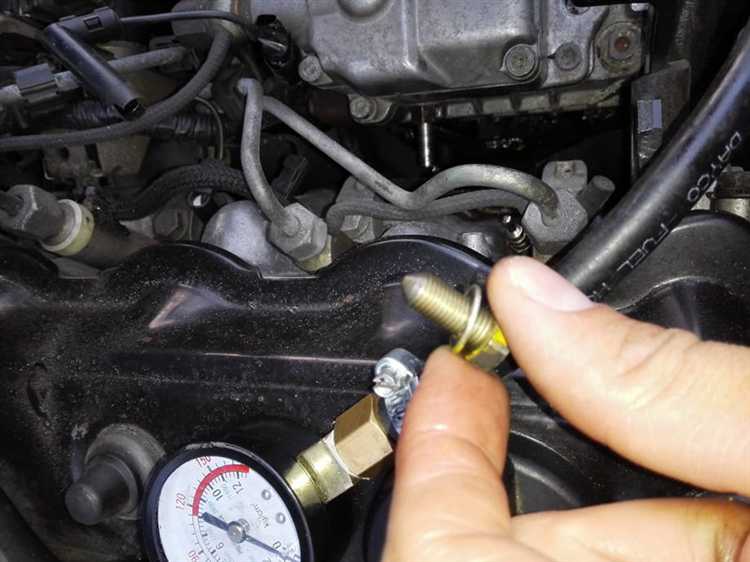

Выбор точки доступа для подачи топлива на ТНВД

Перед подачей топлива необходимо определить подходящую точку доступа в системе низкого давления. Наиболее рациональным вариантом считается использование входного штуцера на корпусе ТНВД, предназначенного для штатной подачи топлива из бака. Этот штуцер напрямую соединён с насосной полостью и позволяет контролировать процесс заполнения без демонтажа узлов.

Если конструкция не предусматривает доступ через основной вход, допустимо временное подключение к подающему топливопроводу с использованием тройника и переходников. В этом случае важно соблюдать направление потока и исключить попадание воздуха. После заполнения системы тройник должен быть удалён, а соединение восстановлено в исходном виде.

Для некоторых моделей ТНВД возможна подача топлива через специальный сервисный штуцер, расположенный сбоку корпуса. Такой вариант часто реализован на распределительных насосах Bosch VE. Перед использованием следует убедиться в его проходимости и отсутствии загрязнений. Подключение выполняется с помощью подходящего шланга с герметичной обжимкой.

Не следует использовать сливной канал или штуцер обратки как точку подачи топлива – это приведёт к обратному току и нарушению функционирования клапанов внутри насоса. Также запрещено вскрытие корпуса ТНВД без технической необходимости, так как это нарушает заводскую калибровку и может повредить прецизионные элементы.

При выборе точки доступа критично учитывать конкретную конструкцию насоса, наличие обратных клапанов на входе, тип подключения топливопровода и возможность последующей герметизации системы. Всегда контролируйте герметичность соединений после завершения заправки, чтобы исключить утечки и подсос воздуха.

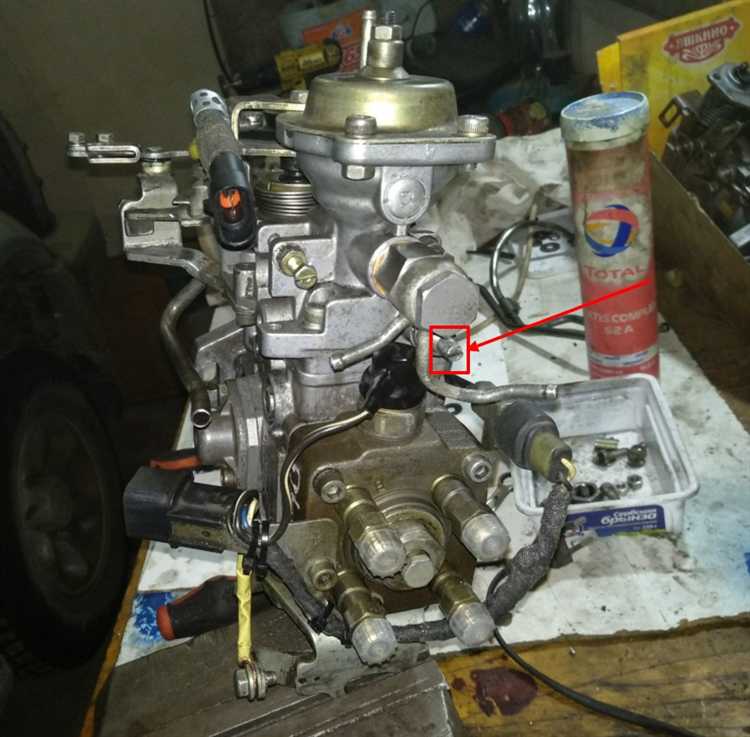

Порядок подключения внешнего источника топлива

Подключение внешнего источника топлива к ТНВД используется при первичной заправке, диагностике или обходе неисправностей штатной топливной системы. Последовательность действий требует аккуратности и соблюдения герметичности.

1. Выберите подходящий резервуар. Используйте чистую ёмкость объёмом не менее 5 литров, изготовленную из топливастойкого материала. Важно исключить попадание пыли, воды и посторонних включений.
2. Установите топливозаборный шланг. Подключите армированный шланг с внутренним диаметром 6–8 мм к выходу резервуара. Конец шланга должен быть погружён в топливо минимум на 5 см для предотвращения подсоса воздуха.
3. Подсоедините фильтр грубой очистки. Между резервуаром и ТНВД рекомендуется установить прозрачный фильтр для визуального контроля загрязнений и предотвращения попадания мусора в насос.
4. Проконтролируйте направление подачи. Шланг от резервуара подключается к входу ТНВД, строго по направлению потока. Не допускается перегибов и провисаний, которые могут вызвать воздушные пробки.
5. Проверьте герметичность. Все соединения уплотняются с помощью хомутов или быстросъёмных соединений с уплотнительными кольцами. Течь топлива или подсос воздуха недопустимы.
6. При необходимости установите подпиточный насос. Если уровень резервуара ниже ТНВД или используется длинная магистраль, применяйте электрический насос низкого давления (до 0,3 бар) для стабильной подачи топлива.
7. Прокачайте систему. Откройте штуцер обратки или используйте ручную грушу, чтобы удалить воздух до появления стабильного потока топлива без пузырьков.

После подачи топлива рекомендуется наблюдать за поведением ТНВД в течение 2–3 минут. При появлении признаков нестабильности работы необходимо повторно проверить герметичность и прокачку.

Контроль давления и объёма подаваемого топлива

Для стабильной работы ТНВД необходимо обеспечить точные параметры давления и объёма топлива на входе. Отклонения по этим значениям могут привести к неравномерной подаче, перегреву насоса или его отказу.

Рабочее давление на входе в ТНВД должно находиться в диапазоне, рекомендованном производителем (как правило, от 0,3 до 0,5 бар для систем с предварительным подкачивающим насосом). Избыточное давление свыше 1 бар может привести к повреждению уплотнений и нарушению регулировок. Недостаточное давление ниже 0,2 бар вызывает кавитацию и образование воздушных пробок.

Контроль давления осуществляется с помощью манометра, установленного перед входом в ТНВД. При использовании внешнего топливоподкачивающего насоса рекомендуется установить редукционный клапан с возможностью точной настройки. В системах с ручной подачей топлива (например, через воронку или грушу) необходимо контролировать высоту топливного столба и использовать прозрачную подающую трубку для визуального наблюдения.

Объём подачи должен соответствовать расчетному расходу топлива для конкретного двигателя в заданных режимах. Например, для дизельного ДВС объём подачи при запуске должен обеспечивать не менее 1,5–2 л/мин, чтобы компенсировать потери в системе и обеспечить стабильную работу на холостом ходу. При проверке подачи желательно использовать мерную ёмкость и таймер: зафиксировать время заполнения, пересчитать на литры в минуту и сравнить с нормой.

После каждой регулировки необходимо проконтролировать работу ТНВД под нагрузкой – нестабильность оборотов, дымность или падение давления в рампе (при наличии датчика) указывают на проблемы с подачей. Регулярный контроль давления и объёма на входе в ТНВД позволяет избежать типичных ошибок и продлевает срок службы всей топливной системы.

Проверка работы двигателя после подачи топлива на ТНВД

После добавления топлива в ТНВД следует провести комплексную проверку работы двигателя для выявления возможных ошибок или недостатков подачи топлива.

1. Визуальный осмотр

   • Проверьте отсутствие подтеков топлива на соединениях и корпусе ТНВД.
   • Убедитесь, что все крепления затянуты по требуемому моменту.

2. Пуск двигателя

   • Запустите двигатель и обратите внимание на скорость запуска – двигатель не должен долго «крутиться» без запуска.
   • При затрудненном запуске или посторонних звуках стоит проверить подачу топлива и систему вентиляции.

3. Работа на холостом ходу

   • Двигатель должен работать стабильно без перебоев и резких скачков оборотов.
   • Отсутствие черного дыма из выхлопной трубы указывает на правильное сгорание топлива.
   • При вибрациях или нестабильной работе проверьте равномерность подачи топлива в ТНВД.

4. Контроль давления топлива

   • С помощью манометра замерьте давление в топливной системе – оно должно соответствовать технической документации двигателя.
   • Падение давления во время работы свидетельствует о возможных утечках или засорах.

5. Проверка динамических параметров

   • Оцените реакцию двигателя на изменение нагрузки – задержки в отклике могут говорить о недостаточной подаче топлива.
   • Используйте диагностическое оборудование для мониторинга параметров подачи топлива и состояния ТНВД.

Если выявлены отклонения, рекомендуется повторно проверить герметичность системы и правильность подключения, а также очистить фильтры и проверить состояние топливных линий.

Вопрос-ответ:

Как правильно подготовить систему подачи топлива перед добавлением топлива на ТНВД?

Перед добавлением топлива на ТНВД необходимо проверить отсутствие воздуха в топливных магистралях. Для этого следует открыть вентиляционные клапаны или использовать специальные устройства для удаления воздуха. Кроме того, важно убедиться в исправности всех соединений, чтобы избежать подсоса воздуха, который может привести к перебоям в работе двигателя.

Какие ошибки чаще всего допускают при добавлении топлива в ТНВД и как их избежать?

Частая ошибка — заправка топлива через неправильную точку доступа или без удаления воздуха из системы. Это приводит к образованию воздушных пробок, что вызывает снижение давления и сбои в работе двигателя. Чтобы этого избежать, следует использовать предусмотренные производителем отверстия и строго соблюдать последовательность действий: отключить питание, открыть клапаны для слива воздуха, залить топливо и только потом запускать двигатель.

Можно ли добавлять топливо в ТНВД, если двигатель горячий, и какие последствия могут быть при этом?

Добавление топлива при горячем двигателе возможно, но требует осторожности. Высокая температура увеличивает риск образования воздушных пробок из-за расширения воздуха и испарения топлива. При этом неправильные действия могут привести к повреждению компонентов ТНВД. Рекомендуется выполнять процедуру при слегка охлаждённом двигателе или использовать специальные методы удаления воздуха после заправки.

Как проверить, что топливо успешно добавлено и система ТНВД функционирует нормально?

После подачи топлива нужно запустить двигатель и наблюдать за его работой. Появление ровного и стабильного холостого хода свидетельствует о правильной подаче топлива. Также стоит проверить давление топлива на выходе из ТНВД с помощью манометра. Отсутствие посторонних шумов, вибраций и затруднений при запуске говорит о корректной работе системы.
