При использовании измерительных приборов с аналоговой шкалой важно учитывать погрешность, связанную с ценой деления. Эта величина напрямую зависит от характеристик шкалы: количества делений между основными отметками и интервала между ними. Например, если расстояние между двумя крупными делениями составляет 1 мм, а между ними помещается 10 мелких делений, цена деления равна 0,1 мм. Погрешность при считывании значения в этом случае будет не менее ±0,1 мм.
Для расчёта погрешности цены деления необходимо определить наименьшее деление шкалы и принять его за абсолютную погрешность измерения, если в инструкции не указано иное. Это правило применяется к большинству аналоговых приборов: линейкам, штангенциркулям без нониуса, амперметрам, вольтметрам и другим устройствам с круговой или линейной шкалой. При отсутствии цифрового уточнения оценка по цене деления является минимальной допустимой погрешностью.
Рекомендуется учитывать, что фактическая точность измерения также зависит от субъективных факторов: угла зрения, качества шкалы и стабильности показаний. Чтобы минимизировать ошибку, следует производить считывание перпендикулярно шкале и использовать увеличительное стекло при необходимости. В случае неоднозначного положения стрелки результат следует округлять в пределах половины цены деления, что соответствует распространённой практике метрологического анализа.
Как связана цена деления с точностью измерений
Цена деления определяет минимальное изменение величины, которое способен зафиксировать прибор. Например, если шкала измерителя градуирована через 1 мм, то цена деления равна 1 мм. В этом случае изменение длины менее 1 мм прибор не отразит, что ограничивает точность измерений.
Чем меньше цена деления, тем выше потенциальная точность. Однако уменьшение цены деления не всегда означает автоматическое повышение точности. Важно учитывать и другие факторы: стабильность показаний, качество калибровки, влияние внешних условий и человеческий фактор при считывании.
Минимальная абсолютная погрешность обычно принимается равной половине цены деления. Это означает, что при цене деления 0,2 °C, погрешность показаний термометра составит ±0,1 °C. При цене деления 0,5 мм линейка даёт погрешность ±0,25 мм.
Для повышения точности измерений необходимо выбирать прибор с максимально допустимо малой ценой деления, соответствующей требуемому уровню детализации. Однако при слишком малой цене деления возрастает вероятность ошибок при визуальном определении значения, особенно при отсутствии нониуса или цифровой индикации.
Если измерение проводится вручную, следует использовать увеличительное стекло при цене деления менее 0,1 мм или 0,1 градуса. При автоматизированных измерениях необходима проверка соответствия разрешения датчиков и точности АЦП в составе системы.
Что учитывать при определении погрешности шкалы
При расчёте погрешности шкалы измерительного прибора необходимо учитывать несколько технических параметров, влияющих на точность результатов. Первый ключевой фактор – цена деления, то есть минимальное изменение измеряемой величины, которое можно зафиксировать по шкале. Чем меньше цена деления, тем выше потенциальная точность, однако это не исключает необходимости учитывать дополнительные источники погрешностей.
Следует анализировать равномерность делений по всей длине шкалы. Даже если номинально цена деления постоянна, возможны отклонения из-за производственных допусков. Неравномерная разметка может привести к систематической ошибке, особенно при считывании значений в крайних участках шкалы.
Важно учитывать толщину и форму делений. Толстые или размазанные штрихи затрудняют точное определение положения стрелки, особенно если она не имеет тонкого кончика. Это повышает субъективную погрешность визуального считывания. Аналогично, если стрелка расположена не параллельно шкале, возникает параллакс – смещение наблюдаемого значения в зависимости от угла зрения.
Погрешность также зависит от ширины и контрастности стрелки относительно фона шкалы. При низкой контрастности возрастает вероятность неправильного считывания, особенно в условиях слабого освещения. Оптимальной считается тонкая тёмная стрелка на светлом фоне, совмещённая с зеркальной полосой за шкалой для устранения параллакса.
Нельзя игнорировать влияние износа шкалы и механических люфтов. В старых приборах могут возникать зазоры в подвижных частях, вызывающие смещение стрелки. Это особенно критично для приборов с подвижной шкалой или при частых измерениях, требующих высокой повторяемости результата.
Наконец, при анализе погрешности важно учитывать способ изготовления шкалы – гравировка, печать, травление и др. Низкое качество исполнения может приводить к незаметным, но значимым отклонениям в положении делений. Особенно это актуально для нестандартизированных приборов и устаревших моделей.

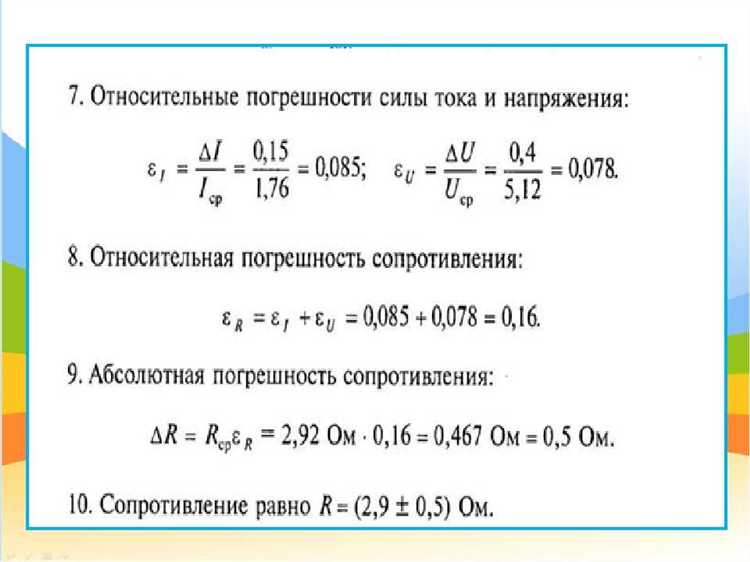

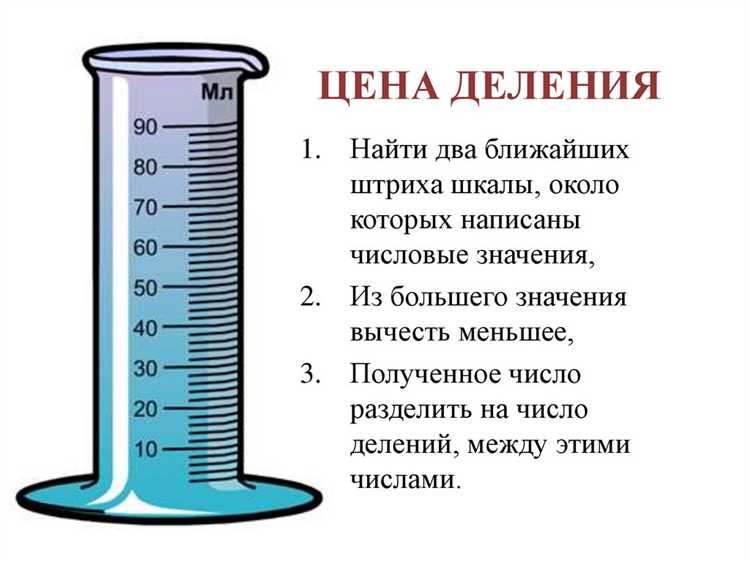

Как найти цену деления по шкале прибора
Цена деления определяется по шкале измерительного прибора и показывает, какое значение соответствует одному промежутку между соседними отметками. Чтобы рассчитать её, требуется анализ самой шкалы и указанных на ней чисел.
- Выбрать два соседних числовых значения, подписанных на шкале. Например, 0 и 10, 50 и 100 или другие чётко обозначенные отметки.
- Посчитать, сколько промежутков (делений) между этими значениями. Важно учитывать именно интервалы между чертами, а не количество самих черт. Если между 0 и 10 – 10 промежутков, то это означает, что каждое деление соответствует 1.
- Разделить разность между выбранными значениями на количество делений. В примере: (10 – 0) / 10 = 1. Это и будет цена деления.
Если на шкале есть только одна подпись, а остальные деления не подписаны, можно рассчитать цену, считая количество делений до следующей явно выраженной отметки. Например, если от 0 до следующей подписи 5 и между ними 10 промежутков, то: (5 – 0) / 10 = 0,5.
В некоторых приборах деления могут быть сгруппированы, и расстояние между ними не одинаковое. В таких случаях выбор участков шкалы должен опираться на равномерные отрезки. Использование неравномерных участков приводит к ошибкам при определении цены деления.
Если прибор имеет несколько шкал (например, основную и вспомогательную), расчет следует проводить только по той шкале, которая используется в конкретном измерении. Игнорирование этого приводит к неправильному определению величины измерения и погрешности.
Для цифровых приборов цена деления не рассчитывается по шкале, а указывается производителем отдельно и обычно не связана с аналоговой шкалой, если таковая присутствует.
Как рассчитать абсолютную погрешность на основе цены деления
Абсолютная погрешность, связанная с измерениями по шкале прибора, определяется исходя из его цены деления. В большинстве случаев она составляет половину или целое значение цены деления, в зависимости от конструкции прибора и метода снятия показаний.
Если на приборе отсутствуют дополнительные указания по погрешности, используется формула:
ΔA = ±(0,5 × c),
где ΔA – абсолютная погрешность измерения, c – цена деления шкалы.
Например, если цена деления равна 0,2 мм, то погрешность составит ±0,1 мм. Это значение отражает предел, в котором может изменяться результат измерения из-за ограничения точности шкалы.
Если в техническом описании прибора указано иное значение оценки погрешности (например, ±1 деление), то расчет проводится по формуле:
ΔA = ±c.
При необходимости более точной оценки, учитываются не только цена деления, но и метод отсчёта (например, наличие зеркальной шкалы, лупы, цифрового индикатора). Для стрелочных приборов без дополнительных средств уточнения обычно принимается ±0,5c. Для приборов с более точным считыванием возможно использование значения до ±0,25c.
При выполнении серии измерений абсолютная погрешность учитывается в расчётах средних значений и при построении графиков, отображающих разброс данных.
Чем отличается погрешность аналогового и цифрового прибора
Погрешность аналогового прибора напрямую зависит от цены деления шкалы и субъективности визуального считывания показаний. Если стрелка находится между двумя делениями, возникает необходимость оценки положения на глаз, что вносит дополнительную неопределенность. Абсолютная погрешность при этом обычно принимается равной половине цены деления, а при нечеткой шкале – до целого значения цены деления.
Для аналоговых приборов минимальная погрешность ограничена физическим устройством шкалы. Даже при идеальном наблюдении нельзя достичь точности, выходящей за пределы половины деления. Цифровой прибор, в свою очередь, может иметь высокую разрешающую способность, но это не исключает систематических и температурных погрешностей, влияющих на точность преобразования.
При выборе прибора необходимо учитывать характер измерений. Для быстрых ориентировочных измерений аналоговый прибор может быть предпочтительнее благодаря наглядности, но при необходимости точной регистрации и последующей обработки данных цифровой прибор обеспечивает более стабильные и воспроизводимые результаты с четко определённой погрешностью.

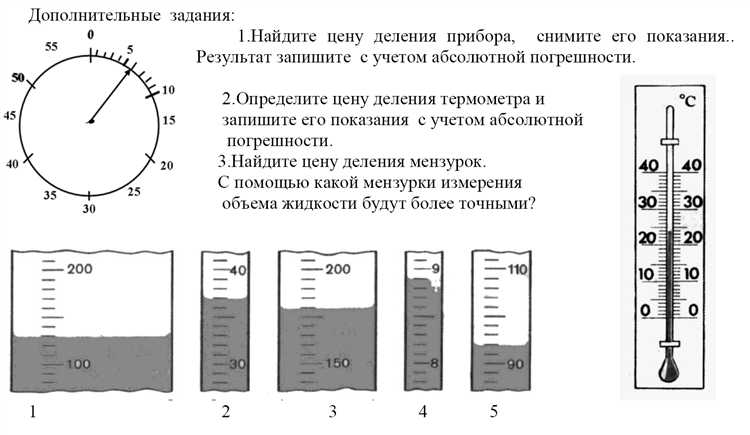

Как записывать результат измерения с учётом погрешности
Результат измерения фиксируется в виде значения величины и соответствующей погрешности. Например, если измеренное значение равно 12,4, а погрешность – ±0,1, запись будет выглядеть так: 12,4 ± 0,1.
Погрешность должна выражаться в тех же единицах, что и результат измерения, и иметь ту же точность. Если цена деления прибора равна 0,1, погрешность не должна быть меньше этого значения.
Число знаков после запятой у результата и у погрешности должно совпадать. Например, при погрешности ±0,01 результат следует записывать как 12,34 ± 0,01, а не 12,3 ± 0,01.
Если погрешность представлена в относительной форме (в процентах), её нужно перевести в абсолютную перед записью результата, используя формулу: абсолютная погрешность = (относительная погрешность / 100) × значение измерения.
В технических документах и отчетах рекомендуется указывать погрешность с пояснением её вида (систематическая, случайная или комбинированная), если это необходимо для интерпретации данных.
При повторных измерениях результат можно представить в виде среднего значения с расширенной погрешностью, учитывающей вариации. Например: (12,38 ± 0,05) В.
В случаях, когда измерение зависит от нескольких параметров, погрешность следует вычислять суммарно, а в записи результата указывать конечное значение с соответствующей итоговой погрешностью.
Вопрос-ответ:
Как определить цену деления прибора по шкале?
Цена деления — это разница между значениями, соответствующими двум соседним меткам на шкале прибора. Чтобы её найти, нужно взять диапазон измерений, который охватывает шкала, и разделить на количество делений между метками. Например, если шкала от 0 до 100 и между этими значениями 50 делений, то цена деления будет равна 2 единицам. Такой подход позволяет перевести визуальное считывание на шкале в числовое значение измерения.
Почему погрешность цены деления влияет на точность измерения?
Погрешность цены деления определяет минимальную величину, на которую можно доверять при считывании показаний с прибора. Если цена деления велика, то точность ограничена этим шагом, поскольку пользователь не может определить значение с большей детализацией. Небольшая погрешность цены деления позволяет получить более точные результаты, снижая влияние округления и визуальных неточностей при снятии показаний с прибора.
Как рассчитать абсолютную погрешность на основе цены деления?
Абсолютная погрешность, связанная с ценой деления, обычно принимается равной половине цены деления прибора. Это связано с тем, что при считывании показаний ошибка может составлять до половины шага между метками. Например, если цена деления равна 0,1 В, то абсолютная погрешность составит ±0,05 В. Такой расчет учитывает возможные колебания при определении точного положения стрелки или деления на шкале.
Какие особенности учитывать при работе с аналоговыми приборами в плане погрешности цены деления?
При использовании аналоговых приборов важна внимательность к визуальному считыванию, так как погрешность цены деления влияет на точность результата. Кроме того, могут возникать дополнительные ошибки из-за параллакса — смещения точки зрения наблюдателя. Чтобы уменьшить влияние таких факторов, рекомендуется смотреть на шкалу строго перпендикулярно и учитывать возможность отклонения стрелки. Также следует помнить, что цена деления задаёт основной предел точности, и при необходимости использовать приборы с меньшим шагом шкалы.
