Автомагнитолы без встроенного Bluetooth остаются актуальными в бюджетных и устаревших моделях авто, однако это не исключает возможность беспроводного воспроизведения музыки и приема звонков. Для реализации функции Bluetooth понадобится внешнее устройство – адаптер, который подключается через AUX, USB или FM-модулятор.
Среди наиболее распространенных вариантов – Bluetooth-приемники с поддержкой профиля A2DP для передачи стереозвука и AVRCP для управления треками. Устройства подключаются к магнитоле через стандартный аудиовход или радиочастотный канал, обеспечивая минимальную задержку и высокое качество звука.
Выбор адаптера зависит от типа вашей магнитолы и личных предпочтений. AUX-подключение гарантирует стабильный звук без помех, USB-питание позволяет избежать дополнительного заряда аккумулятора, а FM-модуляторы удобны при отсутствии AUX-входа. Важно учитывать технические параметры совместимого оборудования, чтобы обеспечить надежное соединение и комфортное использование.
Выбор подходящего Bluetooth адаптера для старой магнитолы
Наиболее универсальны адаптеры с AUX-подключением. Они требуют наличия линейного входа (3.5 мм) на передней панели или сзади магнитолы. Такие устройства передают звук напрямую, без потерь, и обеспечивают стабильное соединение с телефоном. Рекомендуется выбирать модели с Bluetooth 5.0 и встроенным микрофоном для громкой связи.
Если магнитола не оснащена AUX-входом, можно использовать Bluetooth-адаптеры, подключаемые через CD-чейнджер (вход типа ISO или mini-ISO). Такие устройства обеспечивают цифровую передачу сигнала и имитируют работу штатного CD-проигрывателя. Важно проверить совместимость адаптера с конкретной моделью головного устройства.
FM-модуляторы – это компромиссный вариант, подходящий для большинства старых магнитол. Они передают звук по радиочастоте, но качество сигнала может страдать из-за помех. Лучше выбирать модели с возможностью ручной настройки частоты и поддержкой функции автопоиска, чтобы избежать наложения сигналов.
Не стоит выбирать адаптеры без поддержки протокола A2DP – это приведёт к искажению звука или невозможности воспроизведения музыки. Также желательно наличие питания через USB или встроенного аккумулятора, чтобы избежать лишних проводов в салоне.
При покупке адаптера важно заранее уточнить, поддерживает ли он автоматическое сопряжение и запоминание последнего подключённого устройства. Это упростит использование и избавит от необходимости каждый раз вручную подключать смартфон.
Подключение Bluetooth ресивера к AUX или RCA входам магнитолы
Для подключения Bluetooth ресивера к автомобильной магнитоле без встроенного модуля сначала необходимо определить наличие AUX или RCA входов. AUX обычно представлен в виде 3,5-мм гнезда на передней панели, а RCA – в виде пары тюльпанов (красный и белый) на задней стороне устройства.
Если есть AUX-вход: используется Bluetooth-ресивер с выходом на mini-jack 3,5 мм. Такой адаптер получает питание от USB-разъёма или прикуривателя через адаптер. Подключение осуществляется кабелем mini-jack – mini-jack. После включения ресивера он переходит в режим сопряжения, и его можно найти в списке доступных устройств на смартфоне.
Если есть только RCA-вход: необходим Bluetooth-ресивер с RCA-выходом или комплектный переходник с mini-jack на RCA. Красный штекер подключается к правому каналу, белый – к левому. Питание подаётся аналогично через USB или гнездо прикуривателя. Подключение к смартфону происходит по стандартной схеме сопряжения.
Важно исключить наводки и помехи: желательно использовать экранированные кабели и размещать адаптер вдали от силовых проводов. Также имеет смысл выбирать модели с внешней антенной или поддержкой Bluetooth 5.0 – они обеспечивают более стабильное соединение и меньшие задержки звука.
После подключения необходимо установить на магнитоле источник сигнала AUX или CD/Line-In (в зависимости от маркировки) и убедиться, что громкость на ресивере и телефоне отрегулирована корректно для исключения искажений.
Настройка питания для Bluetooth модуля в автомобиле
Большинство автомобильных Bluetooth-адаптеров питаются от напряжения 5 В. Однако в бортовой сети автомобиля используется 12 В, что требует использования понижающего преобразователя (step-down или buck-конвертера).
Если адаптер подключается через разъём прикуривателя, достаточно приобрести адаптер с выходом USB 5 В, рассчитанный на ток от 1 А. Для скрытого подключения стоит использовать преобразователь 12 В → 5 В с проводным выходом, который можно подключить к линии питания за магнитолой.
Проверяйте полярность подключения: красный провод – плюс, чёрный – минус. Подключение к постоянному питанию (например, к линии памяти магнитолы) приведёт к разряду аккумулятора при длительной стоянке. Рекомендуется использовать цепь, в которой питание появляется только при включенном зажигании (например, линия ACC).
Для надёжного подключения желательно использовать предохранитель на 1–2 А в разрыв линии питания. Это защитит оборудование в случае короткого замыкания или скачка напряжения.
Некоторые модули поддерживают питание от 12 В напрямую. В этом случае важно убедиться, что они рассчитаны на автомобильную сеть с возможными просадками и выбросами напряжения (в диапазоне 11–15 В). Такие устройства обычно оснащаются встроенным стабилизатором, но перед подключением следует проверить технические характеристики.
Монтаж желательно производить при отключённой минусовой клемме аккумулятора. Все соединения должны быть надёжно заизолированы. Некачественное питание приводит к помехам в аудиосигнале или нестабильной работе Bluetooth.
Процедура сопряжения смартфона с внешним Bluetooth устройством
Перед началом сопряжения необходимо убедиться, что Bluetooth-модуль подключен к питанию и находится в режиме ожидания подключения. Большинство недорогих ресиверов начинают мигать синим светодиодом после подачи питания, сигнализируя о готовности к сопряжению.
- Включите Bluetooth на смартфоне. На Android устройствах это делается через «Настройки» → «Подключения» → «Bluetooth». На iPhone – «Настройки» → «Bluetooth».
- Подождите, пока в списке доступных устройств появится название вашего Bluetooth-модуля. Обычно это такие обозначения, как «BT Receiver», «CSR8645», «JDY-62» или аналогичные, в зависимости от чипа и производителя.
- Нажмите на название устройства для начала сопряжения. В большинстве случаев подтверждение на смартфоне не требуется, но некоторые модули могут запросить PIN-код. Наиболее распространённые коды: 0000 или 1234.
- После успешного соединения устройство отобразится в списке «Подключённые устройства». Также может прозвучать звуковой сигнал с Bluetooth-модуля или измениться мигание светодиода (например, станет реже или загорится постоянно).
Чтобы избежать повторного сопряжения каждый раз, рекомендуется:
- Оставлять модуль постоянно подключённым к питанию, если используется стабилизированный источник (например, от ACC через преобразователь 12В → 5В).
- Сохранять Bluetooth включённым на смартфоне, чтобы соединение происходило автоматически при подаче питания на модуль.
Если модуль не отображается в списке устройств, проверьте:
- Подключение питания и рабочее состояние индикатора.
- Удалённость от смартфона – соединение может не установиться, если расстояние превышает 5–10 метров или есть преграды из металла.
- Нет ли активного подключения к другому телефону. Некоторые дешёвые модули не поддерживают одновременную работу с несколькими устройствами.
После успешного сопряжения можно воспроизводить музыку с телефона, управлять треками (если модуль поддерживает управление A2DP/AVRCP) и использовать навигацию со звуком через динамики автомобиля.

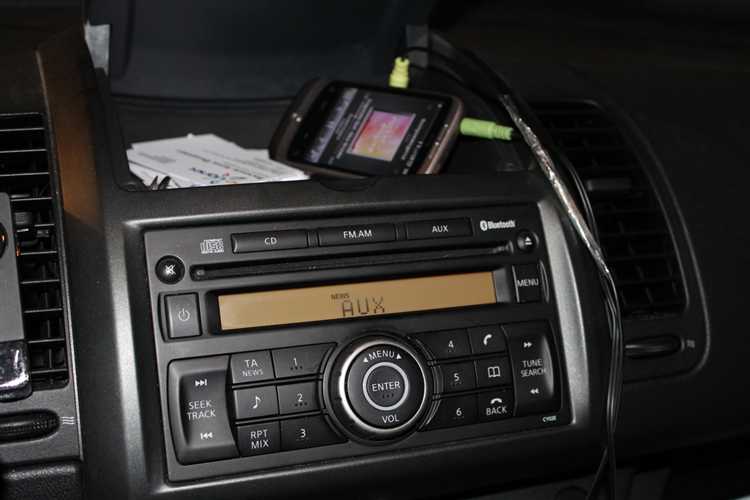

Устранение помех и шумов при передаче звука по Bluetooth
Помехи и фоновый шум при передаче аудиосигнала через Bluetooth могут возникать по нескольким причинам: некачественный модуль, плохое экранирование, наводки от электропитания, а также несовместимость с аудиовходом магнитолы. Ниже представлены проверенные способы устранения подобных проблем.
- Использование Bluetooth-адаптера с внешним питанием: Модули, питающиеся от прикуривателя или через стабилизированный USB-разъём, реже страдают от наводок. Если используется адаптер с питанием от AUX, высока вероятность помех.
- Применение фильтра питания (Ground Loop Isolator): Этот пассивный фильтр устраняет петлю заземления между аудиосистемой и адаптером. Устанавливается между выходом Bluetooth-ресивера и входом AUX.
- Размещение модуля вдали от источников электромагнитных помех: Не рекомендуется устанавливать устройство рядом с блоком предохранителей, реле или зарядными устройствами. Идеальное место – вблизи магнитолы, но с минимальным контактом с другими кабелями.
- Замена кабелей на экранированные: Дешёвые кабели без экранирования часто улавливают импульсные помехи от двигателя и электрооборудования. Подойдут короткие провода с экранирующей оплёткой и ферритовыми кольцами на концах.
- Изоляция сигнального тракта от питания: При использовании Bluetooth-адаптера с комбинированным кабелем (AUX + питание) желательно разделить питание и сигнал, чтобы исключить наводки.
Если шум сохраняется при выключенном двигателе, проблема, скорее всего, в самом Bluetooth-модуле или его питании. При появлении помех только при заведённом моторе – виновато экранирование или отсутствие фильтрации. В крайнем случае стоит рассмотреть замену адаптера на модель с цифровым выходом или встроенной гальванической развязкой.
Использование дополнительных устройств для управления музыкой через Bluetooth
После подключения Bluetooth-ресивера к магнитоле, управление воспроизведением напрямую с телефона может оказаться неудобным, особенно во время движения. Для повышения удобства можно использовать внешние устройства управления – Bluetooth-контроллеры, рулевые кнопки с адаптерами или специализированные пульты.
Одним из наиболее доступных решений являются Bluetooth-контроллеры с кнопками воспроизведения, паузы, переключения треков и регулировки громкости. Они подключаются к смартфону как HID-устройства и позволяют управлять медиаплеером, не отвлекаясь на экран. Такие устройства крепятся на руль, торпедо или под руль, и питаются от батареек либо через USB.
Альтернативный вариант – адаптеры для интеграции штатных кнопок на руле. При использовании Bluetooth-ресиверов с поддержкой внешнего управления (например, через проводной вход управления или протокол A2DP AVRCP), возможно подключение интерфейсных модулей, совместимых с автомобилем. Это решение требует подбора адаптера под конкретную марку автомобиля и настройку совместимости с используемым Bluetooth-модулем.
Также существуют многофункциональные пульты, совмещающие функции Bluetooth-приемника и пульта ДУ. Они подключаются к AUX или RCA входам магнитолы и одновременно позволяют управлять треками с корпуса устройства. Такой вариант особенно удобен, если ресивер не поддерживает дистанционное управление.
При выборе внешнего устройства управления стоит учитывать способ крепления, тип подключения, совместимость с операционной системой смартфона (iOS, Android), а также задержку при передаче команд. На практике наилучшие результаты дают устройства с минимальной задержкой (до 100 мс) и поддержкой протоколов HID или AVRCP 1.5 и выше.
Вопрос-ответ:
Можно ли подключить Bluetooth адаптер к магнитоле без AUX-входа?
Если у магнитолы отсутствует AUX-вход, но есть RCA-входы (обычно подписаны как Audio In), можно использовать Bluetooth-ресивер с RCA-выходом или применить переходник с 3.5 мм на RCA. Если же ни AUX, ни RCA нет, остаётся только вариант подключения через FM-модулятор, который передаёт звук по радиочастоте на выбранной волне. Качество звука при этом будет ниже, но это решение подходит для старых устройств без аудиовходов.
Нужно ли разбирать панель магнитолы, чтобы установить Bluetooth адаптер?
Во многих случаях разбирать панель не требуется. Если используется Bluetooth-ресивер с питанием от прикуривателя и аудиовыходом на AUX, всё подключается снаружи. Однако при подключении через задние RCA-входы или при скрытой прокладке проводов адаптера питание может быть взято с задней части магнитолы, и тогда потребуется доступ к разъёмам. Это зависит от конфигурации конкретного автомобиля и выбранного адаптера.
Какое питание лучше использовать для внешнего Bluetooth модуля — от USB или от проводки автомобиля?
Питание от USB удобнее, если в автомобиле есть стабильный источник напряжения через адаптер в прикуривателе. Такой способ не требует вмешательства в электропроводку и легко отключается. Однако некоторые USB-разъёмы обесточиваются при выключении зажигания, что может прерывать соединение. Питание напрямую от проводки — более надёжный вариант, особенно если адаптер должен работать постоянно. В этом случае важно использовать предохранители и проверять, чтобы напряжение соответствовало требованиям устройства.
Как избежать шумов и фоновых помех при подключении Bluetooth адаптера?
Шумы могут возникать из-за плохого контакта, некачественных кабелей или наводок от электрической системы автомобиля. Прежде всего стоит использовать экранированные аудиокабели и избегать прокладки проводов рядом с источниками электромагнитных помех, например, блоками питания. Если адаптер питается от прикуривателя, может помочь фильтр помех или стабилизатор напряжения. Также следует проверить, чтобы масса всех компонентов была правильно соединена — плохое заземление часто вызывает фоновый гул.
