Задний суппорт Lexus IS 250 представляет собой двухпоршневой тормозной механизм с плавающей скобой, рассчитанный на эффективную работу в паре с электронным ручником. Его конструкция требует аккуратного подхода при обслуживании и особенно при разборке, так как некоторые компоненты подвержены быстрому износу и чувствительны к неправильной сборке.
Перед началом работ необходимо подготовить площадку с хорошим освещением и минимальным количеством пыли, установить автомобиль на надёжные опоры, зафиксировать колёса и отключить питание от аккумулятора – особенно важно, если система оборудована электронным стояночным тормозом (EPB).
Для демонтажа заднего суппорта потребуется набор головок, шестигранник на 7 мм для направляющих пальцев, а также специальный инструмент или программа для втягивания тормозного поршня в случае наличия EPB. В процессе работ важно контролировать целостность пыльников, состояние поршня и направляющих, не допуская повреждений резьбовых соединений и уплотнений.
Разборка заднего суппорта должна выполняться строго в установленной последовательности. Несоблюдение порядка может привести к перекосу поршня, утечке тормозной жидкости или поломке механизма ручного тормоза. После разборки необходимо визуально оценить износ всех деталей, особенно манжет, уплотнительных колец и посадочных мест для направляющих.
Как безопасно зафиксировать автомобиль перед началом работ
Перед разборкой заднего суппорта на Lexus IS 250 необходимо обеспечить устойчивое и безопасное положение автомобиля. Неправильная фиксация может привести к его смещению, травмам и повреждениям. Следуйте приведённой ниже последовательности действий.
- Установите автомобиль на ровную, твёрдую поверхность – бетон или асфальт. Избегайте наклонов и грунта.
- Переведите рычаг коробки передач в положение «P» (для АКПП) или включите первую передачу (для МКПП). Обязательно затяните стояночный тормоз.
- Подложите противооткатные упоры под передние колёса. Упоры должны быть резиновыми или металлическими с противоскользящим основанием.
- Ослабьте болты заднего колеса на ½ оборота, не поднимая автомобиль.
- Используйте домкрат, соответствующий массе автомобиля (не менее 1,5 тонны грузоподъёмности). Установите его под заводское усиленное место подъёма рядом с задним колесом.
- Поднимите автомобиль до полного отрыва колеса от земли.
- Сразу после подъёма установите надёжную страховку – два регулируемых подставочных козла. Разместите их под лонжеронами или точками опоры, рекомендованными в сервисной документации Lexus.
- Медленно опустите автомобиль на подставки, оставляя домкрат в лёгком касании с кузовом – как резервную опору.
Не используйте один только домкрат в качестве опоры. Перед началом работ проверьте устойчивость автомобиля, слегка покачав его за кузов. Только после этого можно приступать к демонтажу суппорта.
Какие инструменты потребуются для разбора заднего суппорта
Для демонтажа заднего суппорта на Lexus IS 250 необходим базовый, но точно подобранный набор инструментов. Ошибки в выборе приводят к повреждению резьбовых соединений и элементов тормозной системы.
Головка на 14 мм необходима для откручивания направляющих болтов суппорта. Рекомендуется использовать инструмент с длинным воротком или трещоткой с удлинителем, чтобы обеспечить достаточный рычаг при заклинивших соединениях.
Шестигранник на 7 мм используется для откручивания фиксирующих винтов направляющих пальцев. Желательно применять качественный инструмент с закалённым стержнем – сорванный шестигранник затруднит разбор.
Ключ на 17 мм потребуется для удержания контргайки направляющей при демонтаже. Использовать рекомендуется накидной ключ с тонкими стенками – иначе возможны проблемы с доступом в ограниченном пространстве.
Отвёртка с плоским жалом применяется для аккуратного поддевания пыльников направляющих пальцев и фиксаторов тормозных колодок. Не стоит использовать её как рычаг – можно повредить посадочные места.
Цанговый съёмник или пассатижи с удлинёнными губками помогут вынуть направляющие пальцы, если они прикипели. Также пригодятся для снятия фиксирующих скоб с колодок.
Медная щётка необходима для очистки направляющих и посадочных мест от ржавчины и загрязнений перед обратной сборкой. Использовать щётку с жёсткой щетиной, но без излишнего нажима, чтобы не повредить поверхность металла.
Аэрозольная смазка типа WD-40 ускорит разборку при наличии закисших соединений. Распылять необходимо точечно, избегая попадания на тормозные колодки и диск.
Тормозной очиститель потребуется для финальной очистки элементов суппорта перед сборкой. Он удаляет остатки смазки и абразив, не оставляя плёнки.
Перчатки с прорезиненным покрытием обеспечивают сцепление с инструментом и защищают руки от тормозной пыли и реагентов.
Как снять колесо для доступа к заднему суппорту
Установите автомобиль на ровную поверхность и затяните стояночный тормоз. Подложите противооткатные упоры под передние колёса. Используйте домкрат, подходящий для Lexus IS 250 – штатный или гидравлический, с рабочим диапазоном от 100 до 400 мм.
Перед подъемом ослабьте колесные гайки крест-накрест, используя баллонный ключ с головкой на 21 мм. Достаточно провернуть каждую гайку на пол-оборота, не откручивая полностью. Убедитесь, что ключ плотно сидит на гранях, чтобы избежать срыва.
Установите домкрат под штатную точку подъема на пороге рядом с задним колесом. Поднимите автомобиль до полного отрыва колеса от земли. Подставьте страховочную опору под усиленную часть лонжерона – работать только на домкрате небезопасно.
Полностью открутите и снимите все пять гаек. Снимите колесо, аккуратно потянув на себя. Если диск прикипел к ступице, слегка ударьте по внутренней части покрышки резиновым молотком – это позволит безопасно освободить колесо.
Уберите колесо в сторону и проверьте состояние тормозного узла и пыльников. Место крепления домкрата и опоры не должно мешать дальнейшей работе с суппортом.
Как отсоединить тормозной шланг без повреждений
Перед началом демонтажа тормозного шланга необходимо минимизировать риск утечки тормозной жидкости и исключить повреждение соединительных элементов. Работы следует выполнять на охлаждённой тормозной системе, после полной фиксации автомобиля.
- Очистить место соединения шланга с суппортом с помощью металлической щётки и очистителя тормозов. Удаление грязи предотвращает попадание абразивных частиц внутрь системы.
- Подготовить заглушку или резиновый колпачок для быстрого перекрытия открытого конца шланга после его отсоединения. Это предотвратит вытекание жидкости и попадание воздуха.
- Использовать накидной тормозной ключ подходящего размера – чаще всего 10 мм или 11 мм. Разводные и гаечные ключи могут повредить грань штуцера, особенно при наличии коррозии.
- Удерживать неподвижной гайку на корпусе суппорта вторым ключом, если соединение состоит из двух элементов. Это исключит скручивание и обрыв трубки.
- Плавно провернуть тормозной штуцер против часовой стрелки. При значительном сопротивлении – обработать соединение проникающей смазкой и подождать 10–15 минут.
- Сразу после отсоединения – установить заглушку на шланг. Не допускать контакта жидкости с кожаной отделкой или окрашенными поверхностями – тормозная жидкость агрессивна к лакокрасочному покрытию.
При повторной установке важно заменить медные уплотнительные шайбы на новые, чтобы избежать последующих подтеков. Повторное использование старых шайб недопустимо.
Как открутить суппорт от направляющих
Для отсоединения суппорта от направляющих на заднем колесе Lexus IS 250 необходимо использовать торцовый ключ на 14 мм. Головка болта может быть покрыта слоем грязи или окисления – предварительно очистите её металлической щёткой и обработайте проникающей смазкой, например, WD-40.
Задние направляющие фиксируются двумя болтами – верхним и нижним. Работы выполняются поочерёдно: сначала откручивается нижний болт, затем верхний. При этом суппорт необходимо удерживать от проворачивания, зафиксировав направляющую при помощи рожкового ключа на 17 мм. Без этой фиксации болт будет прокручиваться вместе с втулкой.
После откручивания двух болтов суппорт аккуратно снимается с тормозного диска. Не допускайте провисания суппорта на тормозном шланге – подвесьте его на проволоку или стяжку к кузову или пружине. Это предотвратит повреждение магистрали.
При наличии признаков закисания направляющих или болтов – увеличьте время воздействия проникающей смазки и повторите попытку. Не используйте чрезмерную силу, чтобы не повредить резьбу или направляющие пальцы.
Как извлечь тормозные колодки и осмотреть их состояние
Для доступа к тормозным колодкам сначала снимите заднее колесо и открутите направляющие суппорта, после чего аккуратно снимите сам суппорт. Удерживая суппорт, извлеките колодки, сдвинув их в сторону от тормозного диска. При необходимости используйте плоскую отвертку или монтажную лопатку для аккуратного поддевания колодок, чтобы избежать повреждения резиновых уплотнителей и направляющих.
Осмотрите фрикционную накладку колодок. Минимальная допустимая толщина составляет примерно 2–3 мм. Если слой стерся до этой отметки или ниже, колодки подлежат замене. Обратите внимание на равномерность износа: глубокие борозды, трещины или перегрев (появление синеватых пятен) свидетельствуют о проблемах с суппортом или направляющими.
Проверьте состояние металлической основы колодок и наличие коррозии, а также убедитесь, что возвратные пружины и фиксаторы не повреждены и не деформированы. При обнаружении загрязнений, очистите колодки и направляющие от пыли и старых тормозных материалов с помощью мягкой щетки и специализированного очистителя тормозов.
Если колодки прошли проверку без замечаний, аккуратно установите их обратно в суппорт, соблюдая правильное положение и не допуская перекосов. При замене используйте колодки, рекомендованные заводом-изготовителем для Lexus IS 250.

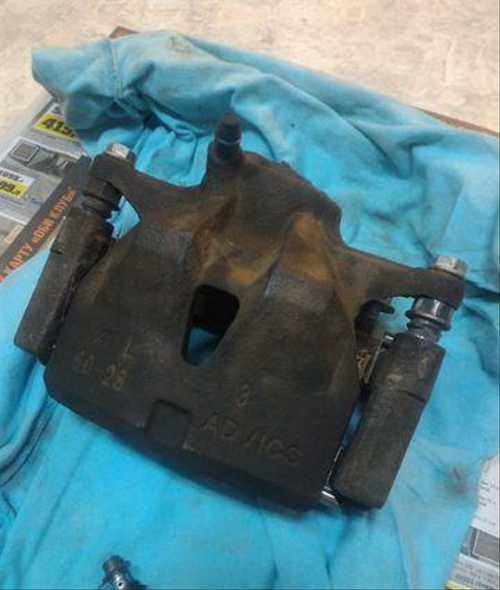

Как разобрать суппорт для проверки поршня и направляющих
После снятия суппорта с тормозного диска закрепите его на рабочем столе с помощью мягких зажимов, чтобы не повредить корпус. Убедитесь, что тормозной шланг отсоединён и закрыт заглушкой для предотвращения попадания загрязнений.
Снимите резиновый пыльник поршня, аккуратно поддев его плоской отверткой или специальным инструментом, не повредив уплотнительную резинку. Это позволит получить доступ к поршню.
Для выдавливания поршня используйте специальное приспособление для суппортов или обратную сторону тормозной колодки. Нажимайте равномерно, избегая перекосов, чтобы не повредить поршень и внутренние уплотнители.
После извлечения поршня тщательно осмотрите его поверхность на наличие коррозии, задиров и трещин. Проверьте состояние манжеты и пыльника на эластичность и отсутствие повреждений.
Далее освободите направляющие суппорта, открутив крепёжные болты. Выньте направляющие втулки и проверьте их состояние – отсутствие коррозии, деформаций и износа.
Направляющие очистите от старой смазки и загрязнений с помощью ветоши и тормозного очистителя. Осмотрите резиновые втулки и при необходимости замените их новыми для обеспечения плавного хода суппорта.
Перед сборкой нанесите на направляющие тонкий слой высокотемпературной смазки, рекомендованной для тормозных систем. Проверьте подвижность поршня в корпусе суппорта, предварительно смазав уплотнения специальной тормозной смазкой.
Все операции выполняйте в чистой зоне, чтобы исключить попадание грязи внутрь суппорта и повреждение рабочих поверхностей.
Как подготовить суппорт к повторной установке или замене
После разборки суппорта необходимо тщательно очистить его от старой тормозной пыли, грязи и ржавчины. Для этого используют щетку с жесткой щетиной и тормозной очиститель на основе спирта или ацетона. Особое внимание уделяют канавкам поршня и направляющим.
Проверяют состояние резиновых уплотнителей и пыльников. При наличии трещин, разрывов или деформаций уплотнители заменяют на новые, так как от их герметичности зависит работоспособность суппорта и отсутствие подтеканий тормозной жидкости.
Поршень осматривают на наличие коррозии, задиров и механических повреждений. Если дефекты выявлены, поршень необходимо заменить или провести полировку абразивной пастой с последующей тщательной очисткой.
Направляющие суппорта очищают и смазывают специальной термостойкой тормозной смазкой. Использование неподходящих смазок снижает срок службы направляющих и приводит к клинам.
Перед сборкой проверяют работу подвижных элементов – поршня и направляющих. Поршень должен плавно входить в корпус суппорта без усилий, а направляющие – свободно перемещаться в крепежных отверстиях.
Резьбовые соединения, контактирующие с направляющими и крепежными болтами, очищают от старого герметика и смазывают медной пастой для предотвращения коррозии и заеданий при повторной сборке.
При замене суппорта обязательно сравнивают новые и старые детали по номерам и параметрам, чтобы исключить несоответствия, влияющие на монтаж и работу тормозной системы.
Перед установкой проверяют отсутствие механических повреждений на посадочных местах и чистоту контактных поверхностей, чтобы обеспечить надежное крепление и герметичность.
Вопрос-ответ:
Какие инструменты понадобятся для разбора заднего суппорта на Lexus IS 250?
Для работы потребуется набор гаечных ключей и головок, обычно на 12 и 14 мм, отвертка с плоским лезвием для снятия стопорных колец, а также специализированный инструмент для выдавливания поршня суппорта. Не обойтись без WD-40 или аналогичного средства для очистки и смазывания, а также тряпок для удаления грязи и пыли. Рекомендуется подготовить емкость для слива тормозной жидкости и защитные перчатки.
Как правильно снять задний суппорт, чтобы не повредить тормозной шланг?
Перед демонтажем суппорта нужно отсоединить тормозной шланг аккуратно, не перекручивая и не натягивая его. Для этого следует открутить соединительный болт, используя подходящий ключ, и сразу закрыть отверстие заглушкой или резиновым колпачком, чтобы предотвратить попадание грязи и утечку жидкости. Если суппорт висит на тормозном шланге, это может привести к повреждению и последующим проблемам.
Какие признаки указывают на необходимость разборки заднего суппорта на Lexus IS 250?
Если появились скрипы при торможении, неровное торможение, либо заметно подтекание тормозной жидкости у суппорта, это говорит о неисправности. Также стоит проверить состояние поршня и направляющих, если тормозные колодки изнашиваются неравномерно. В таких случаях рекомендуется снять суппорт для тщательной диагностики и замены изношенных деталей.
Что делать, если поршень заднего суппорта заедает при разборке?
Если поршень не выходит свободно, не стоит применять чрезмерную силу, чтобы не повредить корпус. Следует использовать специальный съемник или аккуратно прокручивать поршень обратно с помощью подходящего инструмента. Иногда помогает предварительное нанесение проникающей смазки или легкий нагрев корпуса для ослабления заедания. При серьезных повреждениях поршень и уплотнительные кольца подлежат замене.
Какие этапы включает подготовка суппорта к повторной установке после разборки?
После очистки всех деталей нужно проверить состояние уплотнителей и направляющих — при необходимости заменить их новыми. Затем поршень смазывают тормозной жидкостью и аккуратно возвращают на место. Проверяют работу направляющих и фиксаторов, собирают суппорт, устанавливают тормозные колодки и монтируют суппорт на посадочное место. В завершение рекомендуется прокачать тормозную систему, чтобы удалить воздух.
Какие инструменты понадобятся для разборки заднего суппорта на Lexus IS 250?
Для демонтажа заднего суппорта на Lexus IS 250 потребуется набор ключей с головками, обычно на 14 и 17 мм, а также шестигранник или TORX для болтов крепления направляющих. Не обойтись без отвертки или монтажной лопатки для аккуратного снятия пыльников и уплотнителей. Также полезен будет съемник для поршня суппорта или приспособление для его вдавливания обратно. Рекомендуется подготовить емкость для тормозной жидкости, чтобы избежать её пролива, и ветошь для очистки рабочих поверхностей. Не забудьте защитные перчатки и очиститель тормозов для удаления загрязнений.
Какие признаки указывают на необходимость разборки заднего суппорта Lexus IS 250?
Если при торможении ощущается вибрация или автомобиль тянет в сторону, это может свидетельствовать о проблемах с суппортом. Также стоит обратить внимание на посторонние звуки, например, скрипы или скрежет, которые возникают при нажатии на педаль тормоза. Наличие подтеканий тормозной жидкости вокруг суппорта — серьёзный повод для проверки. Износ тормозных колодок, подклинивание поршня или направляющих приводят к неравномерному износу и снижению эффективности торможения. В таких случаях разбирают суппорт для диагностики и замены неисправных элементов.
