Правильная установка меток газораспределительного механизма на ВАЗ 2109 с карбюраторным двигателем – обязательное условие для стабильной работы силовой установки. Нарушение фаз грозит потерей мощности, перегревом, детонацией и перерасходом топлива. Поэтому при замене ремня ГРМ или ремонте головки блока цилиндров необходимо строго соблюдать порядок установки меток.
На двигателях ВАЗ 21083, устанавливаемых на карбюраторные модификации 2109, используется верхний распредвал, ременной привод и шкив коленвала с шпонкой. Метка на шкиве совмещается с отливом на крышке маслонасоса, а на распредвале – с отметкой на задней крышке ГРМ. Правильное совмещение меток гарантирует синхронную работу клапанов и поршней.
Перед началом работ необходимо установить автомобиль на ровную площадку, отключить массу и демонтировать защитный кожух ремня ГРМ. Проверка меток осуществляется при вращении коленвала по часовой стрелке до совпадения шпоночной метки с отливом. Положение распредвала должно контролироваться через смотровое окно или по шкиву. Несовпадение указывает на необходимость корректировки установки ремня.
При повторной установке ремня важно соблюдать натяжение с учетом направления его движения. Ослабленный или чрезмерно натянутый ремень приводит к смещению фаз и износу роликов. После установки меток рекомендуется дважды прокрутить коленвал вручную на два оборота и повторно сверить совмещение всех меток.
Определение положения поршня первого цилиндра в ВМТ
Для точной установки меток ГРМ необходимо определить момент, когда поршень первого цилиндра находится в верхней мертвой точке (ВМТ) в такте сжатия. Процедура проводится при снятой крышке распределителя и демонтированном ремне ГРМ. Автомобиль должен быть установлен на ровной поверхности с затянутым ручным тормозом.
Сначала выкручивается свеча первого цилиндра, затем в отверстие вставляется индикатор или подходящий по диаметру металлический стержень, не касающийся стенок камеры сгорания. Коленчатый вал проворачивается за болт крепления шкива по часовой стрелке. Поршень будет перемещать стержень вверх – это сигнал приближения к ВМТ. Максимальная точка подъема стержня фиксируется визуально и тактильно – при дальнейшем проворачивании вал начнет опускать стержень вниз.
Важно убедиться, что это именно такт сжатия. Для этого при приближении поршня к ВМТ нужно наблюдать за положением бегунка распределителя: он должен указывать на контакт первого цилиндра. Если бегунок указывает в противоположную сторону – это такт выпуска, и нужно провернуть коленвал на один полный оборот.
После подтверждения такта сжатия и фиксации ВМТ по стержню или индикатору, необходимо совместить метку на шкиве коленвала с нулевой риской на шкале крышки ремня ГРМ. При правильной установке метки на распределительном валу должны совпасть с прорезью на задней крышке кожуха. Только после этого можно переходить к натяжке ремня и окончательной сборке.

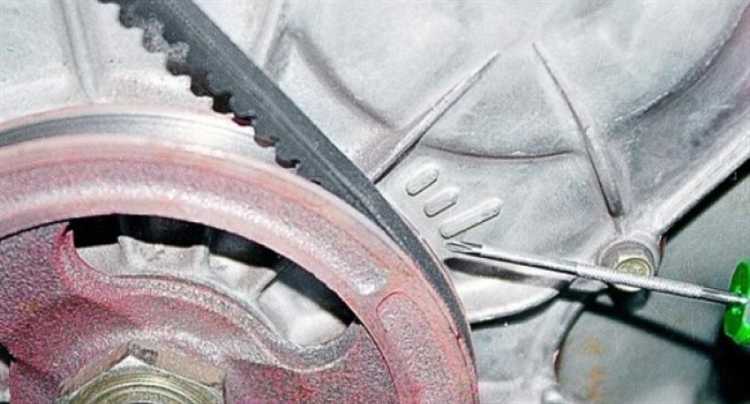

Выставление метки на шкиве коленвала по шкале на кожухе
На ВАЗ 2109 с карбюратором корректная установка метки на шкиве коленчатого вала осуществляется по совмещению метки на шкиве с делениями шкалы, расположенной на пластиковом кожухе ремня ГРМ. Эта шкала отлита на кожухе возле шкива коленвала и имеет несколько рисок, каждая из которых соответствует определённому углу до и после верхней мёртвой точки (ВМТ).
Для точной установки: проверни коленвал по часовой стрелке за болт шкива до совпадения основной риски (метки) на шкиве с нулевой (центральной) отметкой шкалы. Эта метка обозначает положение поршня первого цилиндра в ВМТ.
Если выставляется начальное положение для регулировки фаз газораспределения, используется именно нулевая риска. При этом шпонка на коленвале должна быть ориентирована строго вверх, на «12 часов».
На практике удобно ориентироваться по тиснённой или выштампованной риске на внешней стороне шкива – она должна точно совпасть с центральной риской на кожухе. Важно использовать фонарик или зеркало для контроля совпадения, особенно если доступ ограничен.
После совмещения меток коленвала переходят к проверке положения распредвала и натяжения ремня. Неправильная установка метки на шкиве приведёт к смещению фаз ГРМ, ухудшению динамики и возможному детонационному режиму работы двигателя.
Совмещение метки на шкиве распредвала с приливом головки блока
На шкиве распределительного вала ВАЗ 2109 имеется заводская метка в виде небольшой риски или выбитой точки. Для точной установки фаз газораспределения эта метка должна быть совмещена с литым приливом на верхней части головки блока цилиндров, расположенным сразу за шкивом.
Перед началом совмещения необходимо убедиться, что поршень первого цилиндра находится в положении верхней мертвой точки. После этого проверните коленвал вручную (по часовой стрелке со стороны шкива) до тех пор, пока риска на шкиве распредвала точно не совпадет с отливом на головке. При этом не должно быть перекоса ремня и ослабления натяжения.
Важно контролировать натяжение ремня ГРМ – он не должен провисать между шкивами коленвала и распредвала. Натяжной ролик фиксируется после совмещения меток, чтобы исключить смещение фаз при первом запуске двигателя.
После совмещения рекомендуется сделать оборот коленвала на два полных витка и вновь проверить совпадение меток. Если метка на шкиве распредвала вновь точно указывает на прилив, установка выполнена корректно.
Проверка совпадения меток после установки ремня
После установки нового ремня ГРМ на ВАЗ 2109 необходимо убедиться в точном совпадении установочных меток. Нарушение синхронизации приведёт к неправильной работе двигателя и потенциальным повреждениям клапанного механизма.
- Проверьте положение метки на шкиве распределительного вала. Она должна точно совпадать с отливом на передней части головки блока цилиндров.
- Убедитесь, что метка на шкиве коленвала выровнена по нулевому делению на пластиковом кожухе или литой отметке на блоке двигателя, если кожух снят.
- Проверьте натяжение ремня. На участке между шкивами распредвала и коленвала не должно быть провисания. Допускается легкий прогиб при нажатии пальцем усилием примерно 10 кг на середине пролёта.
- Поверните коленвал вручную на два оборота по часовой стрелке с помощью ключа на 17, установленного на болт шкива коленвала. Делайте это медленно, без резких движений, чтобы избежать заедания, если метки установлены неверно.
- После двух полных оборотов коленвала снова проверьте совпадение всех меток. Они должны вернуться в исходное положение.
Если хотя бы одна метка не совпадает, ремень необходимо снять и повторно установить с корректировкой положения шкивов. Иначе возможен неправильный впрыск и нарушение фаз газораспределения.
Фиксация натяжения ремня и контроль натяжителя
После установки ремня ГРМ на ВАЗ 2109 с карбюратором необходимо обеспечить правильное натяжение, чтобы исключить перескок зубьев и нарушение фаз газораспределения. Натяжение выполняется при помощи штатного ролика-натяжителя, расположенного справа от шкива коленвала.
Перед фиксацией натяжителя убедитесь, что метки на шкивах распредвала и коленвала точно совмещены с соответствующими ориентирами. Ослабьте гайку крепления натяжного ролика ключом на 17, дайте ролику возможность самостоятельно выбрать зазор под действием усилия ремня. Затем плавно проверните коленвал за болт по часовой стрелке на два оборота (720°), чтобы ремень окончательно встал на зубьях шкивов без перекоса.
Проверьте степень натяжения между шкивами коленвала и распредвала. При правильной установке ремень должен проворачиваться на 90 градусов при усилии пальцев, но не быть провисшим. При отклонении от нормы повторно ослабьте гайку ролика, отрегулируйте положение вручную с помощью отвертки в пазу эксцентрика и снова затяните гайку с усилием 4,6–6,0 кгс·м.
Финальный этап – повторный запуск коленвала на два оборота с последующей проверкой совпадения меток и натяжения. При наличии щелчков, биения или визуального перекоса ремня следует переустановить ролик. Пренебрежение точной фиксацией ролика приводит к ускоренному износу и риску обрыва ремня.
Проворот коленвала вручную и повторная проверка меток
Для точной установки ремня ГРМ необходимо выполнить проворот коленвала вручную минимум два полных оборота по часовой стрелке. Это обеспечит правильное совмещение всех рабочих меток и равномерное натяжение ремня.
- Снимите защитный кожух ремня ГРМ, чтобы получить визуальный доступ к меткам на шкивах коленвала и распредвала.
- Используя подходящий ключ на зубчатой гайке коленвала, аккуратно проворачивайте коленвал по часовой стрелке. Никогда не вращайте против, чтобы не повредить механизм.
- Во время вращения контролируйте совпадение меток на шкиве коленвала с указателем на кожухе, а также меток на шкиве распредвала и приливе головки блока.
- После двух оборотов остановитесь на положении ВМТ первого цилиндра. Метки должны точно совпадать, без смещения.
- Если обнаружено смещение, снимите ремень и повторите установку, уделяя особое внимание правильному совмещению меток и натяжению ремня.
Дополнительно проверьте натяжение ремня: при усилии около 10 Н на середине ремня прогиб не должен превышать 7–10 мм. Корректное натяжение исключит проскальзывание и преждевременный износ ремня.
Проворот коленвала вручную и тщательная проверка меток гарантируют синхронизацию фаз газораспределения и предотвращают ошибки в работе двигателя.
Вопрос-ответ:
Как определить правильное положение поршня первого цилиндра для установки меток ГРМ на ВАЗ 2109 с карбюратором?
Положение поршня первого цилиндра должно соответствовать верхней мёртвой точке (ВМТ) такта сжатия. Для этого нужно вывернуть свечу первого цилиндра, вставить в отверстие тонкий стержень или щуп и медленно проворачивать коленвал по часовой стрелке до момента, когда поршень достигнет максимальной верхней позиции. На шкиве коленвала при этом должна совпадать метка с соответствующей отметкой на кожухе ремня. Только при точном положении ВМТ можно правильно выставить остальные метки ГРМ.
Какие инструменты потребуются для установки и проверки меток ГРМ на ВАЗ 2109 с карбюратором?
Основной инструмент — это набор гаечных ключей для снятия кожуха ремня ГРМ и ослабления натяжителя. Также понадобится плоская отвёртка или специальный приспособленный ключ для регулировки натяжителя ремня. Для проворачивания коленвала вручную удобно использовать головку на 19 мм с воротком. Чтобы проверить положение поршня и совпадение меток, может пригодиться щуп или тонкий стержень. Все эти инструменты позволяют выполнить работу без демонтажа дополнительных узлов.
Как проверить правильность натяжения ремня ГРМ после установки меток на ВАЗ 2109?
После установки ремня и совпадения всех меток следует проверить натяжение ремня. Для этого на середине ремня, между шкивами, нажимают пальцем — прогиб не должен превышать примерно 7–10 мм при умеренном усилии. Если ремень слишком туго натянут, это может привести к преждевременному износу подшипников; если слабо — ремень может проскальзывать или перескакивать. После регулировки натяжения следует проворачивать коленвал несколько оборотов вручную и ещё раз проверить совпадение меток.
Что делать, если метки на шкивах и корпусе не совпадают после установки ремня ГРМ на ВАЗ 2109?
Если метки не совпадают, необходимо снять ремень и повторить процедуру установки. Ошибка может быть связана с неправильным положением коленвала или распредвала при монтаже ремня. Нужно убедиться, что поршень первого цилиндра находится в ВМТ такта сжатия и метка на шкиве распредвала совпадает с приливом на головке блока. Иногда помогает лёгкий проворот коленвала вручную для выравнивания положения. Повторная проверка обязательна перед запуском двигателя, чтобы избежать повреждений клапанов и поршней.
Какие последствия могут возникнуть при неправильной установке меток ГРМ на ВАЗ 2109 с карбюратором?
Неверное совпадение меток ГРМ ведёт к нарушению фаз газораспределения. Это вызывает ухудшение работы двигателя — снижение мощности, нестабильный холостой ход, повышенный расход топлива и выбросы. В худших случаях клапаны могут столкнуться с поршнями, что приведёт к серьёзным механическим повреждениям и дорогостоящему ремонту. Поэтому точность установки меток напрямую влияет на долговечность и надёжность мотора.
Как правильно выставить метки ГРМ на ВАЗ 2109 с карбюратором для точной синхронизации двигателя?
Для точного выставления меток ГРМ на ВАЗ 2109 сначала необходимо обеспечить положение поршня первого цилиндра в верхней мертвой точке (ВМТ) такта сжатия. Это достигается вращением коленчатого вала до совпадения метки на шкиве коленвала с соответствующей отметкой на кожухе ремня. Затем метка на шкиве распределительного вала должна совпасть с приливом на головке блока цилиндров. Установка ремня производится без натяжения, после чего ремень натягивают и проверяют совпадение меток повторно, проворачивая коленвал вручную несколько оборотов. Если метки остаются совпадающими, значит синхронизация выполнена правильно. Особое внимание уделяют положению натяжителя, он должен обеспечивать правильное натяжение ремня без чрезмерного усилия.
Какие признаки указывают на неправильную установку меток ГРМ на ВАЗ 2109 с карбюратором, и как их исправить?
Если двигатель запускается с трудом, работает с перебоями, слышны посторонние звуки или снижается мощность, возможно, метки ГРМ выставлены неверно. Для проверки нужно снять ремень ГРМ и совместить метки на шкиве коленвала и распределительного вала с соответствующими отметками на двигателе. В случае несовпадения меток ремень необходимо переустановить. При этом важно убедиться, что коленчатый вал и распределительный вал не смещаются относительно друг друга. После установки ремня следует проверить натяжение ремня и прокрутить двигатель вручную несколько оборотов, чтобы убедиться в правильности установки. Если признаки сохраняются, рекомендуется проверить состояние ремня и зубчатых колес, так как износ может привести к смещению фаз газораспределения.
