Шпилька служит базовым элементом соединения головки блока цилиндров с основанием двигателя. При установке важно обеспечить строго вертикальное положение, соответствующее глубине посадки, а также соблюдение момента затяжки, рекомендованного производителем.
Перед началом работ необходимо очистить резьбовое отверстие в блоке от остатков герметика, масла и коррозии. Для этого используют щетку по металлу, сжатый воздух и ацетон. Если резьба повреждена, требуется установка ремонтной втулки (например, типа Helicoil) или нарезка резьбы следующего ремонтного размера.
Подбор шпильки осуществляется по каталожному номеру, указанному в технической документации к двигателю. Резьба на шпильке должна точно соответствовать шагу и диаметру отверстия. Нарушение этих параметров приведет к неполному зацеплению и риску срыва резьбы под нагрузкой.
Для фиксации применяют термостойкий фиксатор резьбы средней или высокой прочности. При вкручивании шпильки в блок рекомендуется использовать два контргайных ключа или специальный вороток, не допуская перекоса и чрезмерного усилия. Глубина вворачивания должна быть проверена щупом или по метке, предварительно нанесённой на шпильку.
После установки шпилька не должна иметь люфта. При наличии малейшего отклонения или неравномерного хода требуется повторная очистка и проверка состояния резьбы. В случаях, когда шпилька выступает слишком высоко, это может повлиять на равномерность прижатия головки и привести к утечке антифриза или прорыву газов в систему охлаждения.

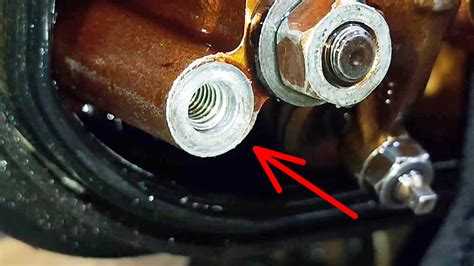

Выбор типа шпильки и подходящей резьбы для конкретного блока
Тип шпильки и параметры резьбы напрямую зависят от материала блока, диаметра отверстия и условий эксплуатации. Для алюминиевых блоков предпочтительнее использовать шпильки из стали с покрытием, устойчивым к коррозии – например, цинкование или фосфатирование. Это снижает риск окисления в месте контакта.
Если блок изготовлен из чугуна, подойдут термически обработанные шпильки с прочностью не ниже 8.8. При установке в блок из алюминия лучше выбирать шпильки класса прочности не выше 10.9, чтобы избежать вырыва резьбы при температурных расширениях.
Резьба со стороны блока должна соответствовать заводским параметрам. Если отверстие восстанавливается, допустимо использование ремонтной резьбы типа HELICOIL или установка втулки с наружной резьбой крупного шага и внутренней – штатного размера. В этом случае важно точно соблюдать соосность при нарезании новой резьбы.
Тип резьбы должен быть метрическим с нормальным шагом – например, M8×1.25 или M10×1.5. Шаг резьбы не должен быть мелким, так как при многократной разборке крепёж может срываться. Для тюнинговых блоков и нестандартных условий возможен переход на резьбу с увеличенным шагом или нестандартным профилем, но это требует предварительного расчёта усилий затяжки.
При выборе длины шпильки учитывается глубина посадки в блоке: минимум 1.5 диаметра резьбы. Например, для шпильки M10 минимальная глубина резьбового зацепления – 15 мм. Выступающая часть под крепление навесных деталей рассчитывается отдельно и зависит от толщины фланца и необходимости установки шайб.
Материал шпильки должен быть устойчив к термическому расширению и нагрузкам на срез. Для нагруженных участков, таких как крепление головки блока цилиндров, применяются шпильки из легированных сталей, например, 40Х или аналогов, с термообработкой до твердости 32–36 HRC.
Очистка посадочного отверстия от старого герметика и загрязнений
Перед установкой шпильки необходимо обеспечить чистоту и целостность посадочного отверстия. Остатки старого герметика, следы масла, нагар и металлическая пыль могут повлиять на фиксацию и привести к ослаблению резьбового соединения.
Удаление герметика начинают с механической очистки. Используют медную или латунную щётку, чтобы не повредить резьбу. Остатки герметика в глубине отверстия удобно удалять при помощи тонкого шила или цангового скребка. При наличии засохших отложений применяют деревянную палочку с плоским торцом, чтобы не повредить алюминиевые поверхности.
После механической обработки переходят к химической очистке. Подходит ацетон, спирт или специализированный очиститель для резьбовых соединений. Раствор наносят кисточкой, затем промывают отверстие струёй сжатого воздуха, удерживая отверстие вниз, чтобы загрязнения не попали внутрь блока.
Если в отверстии заметны следы коррозии или лаковые отложения, применяют резьбовой метчик того же шага и диаметра, что и шпилька. Метчик вводят вручную, без чрезмерного усилия, с использованием резьбовой смазки или керосина. Вращение осуществляется с обязательной обратной прокруткой для сброса стружки.
После резьбонарезки повторно промывают отверстие и просушивают сжатым воздухом. При необходимости используют чистую ветошь, намотанную на щуп, чтобы убедиться в отсутствии остатков жидкости и пыли. Посадочное место считается готовым, если резьба полностью очищена, нет следов герметика, маслоудаление завершено, а поверхность сухая и чистая.
Проверка целостности и формы резьбы в блоке двигателя
Перед установкой шпильки необходимо убедиться в исправности резьбового отверстия. Любые повреждения, срывы витков или деформации недопустимы, так как они снижают прочность соединения и могут привести к вырыву шпильки при затяжке.
Первичная проверка выполняется визуально с помощью фонаря и лупы. Следует оценить состояние витков по всей глубине отверстия. Если заметны следы износа, сколов или остатков старой шпильки, требуется дальнейшая обработка.
Для оценки формы и шага резьбы используется калибр-пробка с контролем натяга. При нормальном состоянии резьбы калибр должен входить без усилия до расчетной глубины. Если он застревает или проваливается, резьба деформирована или расточена.
Допустимое биение оси отверстия проверяется с помощью индикатора на стойке при вращении коленчатого вала (если блок установлен). Отклонение выше 0,1 мм указывает на смещение при предыдущих ремонтах или заводской брак, что требует растачивания с последующей установкой втулки с новой резьбой.
Если резьба загрязнена, но не повреждена, применяют метчик с ручной подачей, соответствующий заводскому шагу и диаметру. Не следует использовать универсальные метчики, так как они могут снять лишний металл и ослабить соединение. После прогонки важно промыть отверстие обезжиривающим составом и просушить сжатым воздухом.
Повторное использование поврежденного отверстия без восстановления недопустимо. Если витки сорваны или нарушена геометрия, необходимо установить ремонтную втулку или резьбовую спираль (например, тип Heli-Coil) с учетом глубины посадки и типа материала блока.
Подготовка шпильки: обезжиривание и нанесение фиксатора резьбы
Перед установкой шпильки необходимо удалить с её поверхности остатки консервирующих масел, пыли и любых загрязнений. Для этого рекомендуется использовать ацетон, изопропиловый спирт или другой технический обезжириватель. Наносить средство удобно при помощи безворсовой салфетки или щетки с жёстким ворсом. После обработки шпильку следует просушить на чистой поверхности, избегая повторного контакта с грязными инструментами или руками.
Выбор фиксатора резьбы зависит от условий эксплуатации и требуемой степени фиксации. Для шпилек в блоке двигателя, подверженных вибрациям и термическим нагрузкам, часто применяют анаэробные составы средней или высокой прочности, такие как Loctite 243 или Loctite 270. Наносить фиксатор необходимо только на резьбовую часть, которая будет находиться в отверстии блока. Избегайте попадания на выступающую часть шпильки, особенно если на неё в дальнейшем будет устанавливаться гайка с другим типом фиксации.
Толщина слоя фиксатора должна быть равномерной, без излишков. Избыточный объём может затруднить заворачивание шпильки и вызвать выдавливание состава наружу. После нанесения составу необходимо дать несколько минут на активацию (время зависит от конкретного производителя), прежде чем приступить к вворачиванию шпильки в блок.
Вворачивание шпильки с контролем глубины посадки
Перед вворачиванием шпильки необходимо уточнить требуемую глубину посадки в блоке. Ориентироваться стоит на заводские чертежи или параметры аналогичной штатной шпильки. В большинстве случаев глубина должна обеспечивать не менее 1,5 диаметра резьбы в зацеплении, но не доходить до дна отверстия 1–2 мм, чтобы избежать упора торца шпильки в глухое отверстие.
Для фиксации предельной глубины удобно использовать один из следующих способов:
- Нанести метку маркером на шпильке, соответствующую расчетной глубине посадки.
- Использовать резьбовую втулку-ограничитель, надетую на шпильку.
- Измерить глубину отверстия глубиномером и сравнивать с текущим положением шпильки при заворачивании.
Вворачивание выполняется вручную или с помощью двух гаек, затянутых навстречу друг другу. Запрещается использовать ударный инструмент, поскольку это может повредить резьбу в блоке или вызвать перекос шпильки. При сопротивлении важно немедленно прекратить процесс и проверить чистоту и форму резьбы.
Контроль вертикальности шпильки проводится визуально в двух плоскостях. При отклонении свыше 1–2° рекомендуется извлечь шпильку и повторно установить её, предварительно проверив состояние резьбы и посадочной поверхности.
После достижения нужной глубины необходимо убедиться, что:
- Шпилька не выступает за дно отверстия.
- Резьбовой зазор вверху достаточен для установки гаек крепления.
- Ось шпильки строго перпендикулярна плоскости блока.
Выдержка времени до окончательной фиксации шпильки
После вворачивания шпильки в блок двигателя критично соблюсти рекомендуемое время выдержки перед окончательной фиксацией. Этот период обеспечивает полное сцепление фиксатора резьбы и равномерное распределение нагрузки на резьбовое соединение.
Время выдержки зависит от типа применённого фиксатора и температуры окружающей среды. Обычно производители указывают сроки от 15 минут до 24 часов.
- Для фиксаторов средней прочности (например, Loctite 243) рекомендуется выдержка минимум 20-30 минут для первичного схватывания.
- Максимальная прочность достигается через 12-24 часа при комнатной температуре (20–25 °C).
- При пониженной температуре процесс отверждения замедляется, время выдержки увеличивается в 2–3 раза.
- Для быстросхватывающих составов (например, Loctite 222) минимальное время фиксации – около 10 минут, полная прочность достигается за 1 час.
После вворачивания шпильки не рекомендуется сразу нагружать соединение. Следует дождаться указанного срока, чтобы избежать ослабления крепления и повреждения резьбы.
В случае отсутствия фиксирующих составов допускается временная фиксация с последующим контролем затяжки после пробного прогрева двигателя, но такой способ требует регулярной проверки.
Проверка прочности установки и допусков резьбового соединения
После вворачивания шпильки в блок двигателя необходимо проверить усилие затяжки с помощью динамометрического ключа. Нормативное значение момента затяжки указывается в технической документации конкретного двигателя и обычно варьируется в диапазоне 20–40 Н·м в зависимости от диаметра и класса прочности шпильки.
Контроль глубины вкручивания шпильки проводится измерением выступающей части над поверхностью блока. Допустимое отклонение не должно превышать ±0,5 мм от указанного в технических требованиях значения, чтобы избежать перекоса или недостаточной фиксации.
Проверка целостности резьбы включает визуальный осмотр и проверку проходимости шпильки специальным калибром. Наличие заусенцев, повреждений или загрязнений исключает возможность надёжного соединения и требует восстановления резьбы с помощью метчика.
Для оценки натяга резьбового соединения допускается применение методов контроля остаточного усилия или ультразвукового контроля, если предусмотрено технологией ремонта.
При обнаружении ослабления шпильки рекомендуется повторно очистить резьбу и нанести фиксатор резьбы с указанной вязкостью, затем выполнить повторную затяжку с контролем момента.
Вопрос-ответ:
Какие инструменты необходимы для правильного закрепления шпильки в блоке двигателя?
Для установки шпильки потребуются ключи или головки подходящего размера для закручивания, а также специальные приспособления для контроля глубины вкручивания. Не обойтись без очистительных средств для подготовки резьбы и, если требуется, фиксаторы резьбы, которые обеспечивают надежное удержание. Дополнительно могут понадобиться средства для обезжиривания и измерительные инструменты для проверки параметров посадочного места.
Как определить, что резьба в блоке двигателя подходит для установки шпильки?
Проверка резьбы начинается с визуального осмотра — отсутствие повреждений, дефектов и загрязнений. Для точной оценки применяют калибры или контрольные резьбовые шпильки, которые позволяют убедиться в соответствии размеров и профиля. Если резьба изношена или повреждена, крепление будет ненадежным, что может привести к вибрациям или поломке. В таких случаях резьбу восстанавливают либо применяют ремонтные вставки.
Как правильно контролировать глубину вворачивания шпильки в блок двигателя?
Глубина вворачивания контролируется с помощью специального инструмента или ограничителя, который предотвращает чрезмерное заглубление шпильки. После установки измеряют выступающую часть шпильки с поверхности блока, чтобы обеспечить точное положение для дальнейшей сборки. Несоблюдение этого этапа может привести к неправильному натягу крепежных элементов и нарушению работы двигателя.
Зачем нужно выдерживать время после вворачивания шпильки перед окончательной фиксацией?
После установки шпильки требуется выдержать определённый промежуток времени, чтобы закрепляющие средства, например фиксатор резьбы, достигли необходимой прочности сцепления. Это предотвращает самопроизвольное раскручивание и обеспечивает стабильность крепления при вибрациях и тепловых нагрузках. Несоблюдение этого условия может привести к ослаблению соединения и необходимости повторного ремонта.
Какие ошибки чаще всего встречаются при креплении шпильки в блоке двигателя и как их избежать?
Одной из распространённых ошибок является недостаточная очистка и подготовка посадочного места, что снижает надежность крепления. Часто шпильку вворачивают без контроля глубины, из-за чего нарушается положение крепежа. Пренебрежение применением фиксаторов резьбы и неправильный выбор шпильки по размеру тоже приводят к проблемам. Для предотвращения ошибок важно тщательно очищать резьбу, использовать измерительные приборы, подходящие крепежные материалы и выдерживать рекомендованное время фиксации.
Какие подготовительные действия нужно выполнить перед установкой шпильки в блок двигателя?
Перед установкой шпильки необходимо очистить резьбовое отверстие от загрязнений, остатков герметика и масла. Это можно сделать с помощью щетки по металлу или специализированного очистителя. Затем важно проверить состояние резьбы на повреждения или деформации, чтобы шпилька могла плотно войти и надежно зафиксироваться. Для улучшения сцепления на шпильку обычно наносят фиксатор резьбы или другой антикоррозийный состав, а сам элемент перед монтажом обезжиривают, чтобы исключить попадание грязи или жира на поверхность.
Какие ошибки чаще всего допускают при вкручивании шпильки, и как их избежать?
Основные ошибки — это вкручивание шпильки без контроля глубины посадки и использование чрезмерной силы, что приводит к срыву резьбы или повреждению шпильки. Чтобы избежать проблем, нужно использовать динамометрический ключ или приспособления, позволяющие точно контролировать момент затяжки и глубину вкручивания. Также не стоит вкручивать шпильку вручную слишком глубоко — рекомендуется сделать это сначала вручную до упора, а затем применить инструмент для окончательной фиксации с соблюдением рекомендованных технических параметров. Следует избегать загрязнения резьбы и пользоваться качественными материалами.
