На моделях Opel Mokka с бензиновыми двигателями распространена проблема утечки охлаждающей жидкости из теплообменника, расположенного в корпусе масляного фильтра. Утечка проявляется как розовый или белесый налёт на стыках и сильный запах антифриза под капотом. Если вовремя не устранить дефект, возможно попадание охлаждающей жидкости в масло, что приводит к повреждению двигателя.
Ремонт заключается в заваривании алюминиевого теплообменника – чаще всего в зоне пайки трубок или в месте соединения с корпусом. Перед выполнением работ необходимо демонтировать корпус фильтра, отключив все патрубки и сняв стартер для доступа. Также потребуется слить масло и охлаждающую жидкость.
Заварку лучше выполнять аргоновой сваркой или припоем с флюсом, предназначенным для алюминия. При выборе метода нужно учитывать толщину стенок и степень коррозии. После пайки обязательно проводится опрессовка для проверки герметичности, а перед обратной установкой теплообменник тщательно промывается от остатков флюса и металлической стружки.
После сборки и заливки новых жидкостей рекомендуется завести двигатель и прогреть до рабочей температуры, следя за отсутствием течей. Также стоит заменить масляный фильтр и прокладки корпуса, чтобы исключить повторные утечки по другим участкам.
Признаки утечки антифриза из теплообменника
Запотевание и жирные разводы на стеклах появляются при испарении антифриза внутри отопителя. Это особенно заметно в холодное время, когда стекла начинают покрываться маслянистым налётом, затрудняющим обзор.
Понижение уровня охлаждающей жидкости в расширительном бачке без видимых внешних подтеков также указывает на внутреннюю утечку. Проверка должна проводиться на холодном двигателе, чтобы исключить колебания объёма из-за температурного расширения.
Следы влаги под ковриками переднего пассажира могут возникать из-за просачивания антифриза из отопителя в салон. Если ковер влажный, особенно в области передней правой части, стоит проверить теплообменник.
Работа печки с перебоями, особенно в режиме обогрева, может быть связана с завоздушиванием системы при убыли охлаждающей жидкости. При этом температура воздуха из дефлекторов может меняться произвольно.
Наличие эмульсии на щупе двигателя не связано напрямую, но при критических повреждениях теплообменника возможно смешивание антифриза с маслом, особенно при разгерметизации прокладок рядом с каналами охлаждения.
Игнорирование перечисленных признаков может привести к перегреву двигателя и повреждению ГБЦ. При подозрении на утечку из теплообменника рекомендуется выполнить визуальный осмотр и герметичность узла.
Как определить место повреждения теплообменника
Для точного выявления места повреждения теплообменника на Opel Mokka необходимо снять корпус термостата и получить доступ к самому теплообменнику. Перед этим слейте антифриз и отсоедините патрубки, чтобы исключить давление в системе.
Визуально осмотрите корпус теплообменника – трещины, следы коррозии, подтёки или следы высохшего антифриза на алюминиевых поверхностях указывают на утечку. Особое внимание стоит уделить стыкам и швам, где чаще всего появляются микротрещины.
Если визуальный осмотр не дал результата, можно воспользоваться ручным давлением – с помощью помпы или компрессора создаётся давление в системе охлаждения (не выше 1.2 бар). После этого следите за появлением влаги на поверхности теплообменника. Утечка проявится каплями или паром в зоне повреждения.
Альтернативный метод – использование ультрафиолетового теста. В охлаждающую жидкость добавляется флуоресцентный индикатор, затем система работает до прогрева. После этого, используя УФ-лампу, можно быстро обнаружить точку утечки – она будет светиться в зоне дефекта.
Также возможно обнаружение внешнего или внутреннего повреждения по характеру смеси в расширительном бачке. Присутствие масляной пленки на поверхности или мутная жидкость указывает на возможное нарушение герметичности между масляным и охлаждающим каналами теплообменника.
Подготовка инструментов и материалов для заварки
Перед заваркой теплообменника на Opel Mokka необходимо заранее подготовить всё необходимое оборудование и материалы. Наличие всего под рукой позволит сократить время работы и снизить риск ошибок.
- Сварочный аппарат: для ремонта алюминиевого теплообменника требуется инверторный аппарат с возможностью TIG-сварки. Желательно наличие регулировки ампер и пускового тока.
- Аргон: применяется как защитный газ при аргонодуговой сварке. Давление в баллоне должно быть не ниже 100 атмосфер.
- Электроды или присадочная проволока: используются материалы, совместимые с алюминиевыми сплавами – например, ER4045 или ER5356.
- Горелка TIG: с вольфрамовым электродом диаметром 1,6 мм. Электрод должен быть заточен под острым углом.
- Регулятор расхода газа: необходим для точной подачи аргона. Оптимальный расход – 6–10 л/мин.
- Щётка из нержавеющей стали: используется для зачистки зоны сварки. Мягкие металлические щётки из других сплавов не подходят.
- Обезжириватель: подходит ацетон или изопропиловый спирт. Обезжиривание обязательно перед сваркой.
- Шлифовальные материалы: наждачная бумага зернистостью P180–P240 для подготовки поверхности и удаления окислов.
- Средства индивидуальной защиты: маска сварщика с автоматическим светофильтром, перчатки из кожи, плотная одежда без синтетики.
- Набор гаечных ключей и отверток: для демонтажа теплообменника и снятия вспомогательных компонентов.
Все инструменты и материалы должны быть исправными и проверенными. Особое внимание – чистоте сварочной зоны и корректному выбору присадочного материала в зависимости от марки алюминия.
Снятие теплообменника с двигателя Опель Мокка
Перед началом работ отключите аккумуляторную батарею, чтобы исключить случайное замыкание. Дождитесь полного остывания двигателя, так как теплообменник соединён с системой охлаждения и может сохранять высокую температуру и давление.
Слейте охлаждающую жидкость, открыв сливной кран радиатора или отсоединив нижний патрубок. После этого отсоедините все патрубки, подходящие к теплообменнику. Обычно используются хомуты типа «пружинный» или «винтовой», для снятия которых потребуется пассатижи или отвёртка с плоским шлицем.
Демонтируйте воздушный фильтр и корпус, если они препятствуют доступу. В зависимости от модификации двигателя, теплообменник может быть расположен сбоку или сзади блока цилиндров. Убедитесь, что имеется прямой доступ к крепёжным элементам.
Открутите болты крепления теплообменника к блоку двигателя. Используйте торцевой ключ с удлинителем – крепления часто располагаются в труднодоступных местах. Болты могут быть покрыты герметиком или коррозией, поэтому возможна необходимость предварительной обработки проникающей смазкой.
После снятия теплообменника аккуратно извлеките его, избегая рывков, чтобы не повредить прилегающие элементы. Обратите внимание на прокладку – при последующей установке потребуется новая, старая может остаться приклеенной к плоскости блока и потребует аккуратного удаления пластиковым или деревянным шпателем.
Очистите посадочную поверхность от остатков прокладки и герметика. Не допускайте попадания загрязнений внутрь каналов охлаждения или масла. Проверьте корпус теплообменника на наличие трещин или других повреждений, если ремонт или сварка не планируются сразу.
Очистка и обезжиривание поверхности перед заваркой
Перед заваркой теплообменника на Opel Mokka необходимо тщательно подготовить повреждённый участок, чтобы обеспечить качественное сцепление сварочного материала с основным металлом и исключить дефекты шва.
Очистка начинается с удаления загрязнений, отложений антифриза, масла и окислов. Для этого:
- Удалите остатки охлаждающей жидкости с помощью ветоши или компрессора.
- Прочистите поверхность щёткой с металлическим ворсом или мелкозернистой наждачной бумагой (P120–P180).
- Удалите пыль и абразив сжатым воздухом или чистой сухой салфеткой.
После механической обработки обязательно обезжирьте участок. Подходящие средства:
- Ацетон – быстро испаряется, не оставляя следов, но требует хорошей вентиляции.
- Изопропиловый спирт – менее агрессивен, подходит для алюминия.
- Очиститель тормозов – готовый аэрозоль, удобно наносится и быстро удаляет жирные загрязнения.
При использовании растворителей:
- Наносите средство на чистую безворсовую салфетку, а не напрямую на металл.
- Обрабатывайте поверхность круговыми движениями до полного удаления следов масла и остатков жидкости.
- Дождитесь полного высыхания, не прикасаясь к очищенному участку.
Контакт сварки с плохо очищенной зоной может вызвать поры, слабую адгезию и преждевременное разрушение шва. Поэтому уделите подготовке максимум внимания до начала работ.
Процесс заварки теплообменника алюминиевым припоем
Перед началом заварки необходимо тщательно очистить поверхность теплообменника от загрязнений, окислов и остатков масла. Для удаления окислов применяют специальный флюс для алюминия, который обеспечивает хорошее смачивание припоя и улучшает адгезию.
Выбор припоя зависит от толщины и состава теплообменника. Обычно используют алюминиевые припои на основе алюминия с добавками кремния или магния, обеспечивающие прочное соединение и устойчивость к коррозии.
Работу проводят при помощи газовой горелки с регулируемым пламенем или паяльной станции с контролем температуры. Температура нагрева должна поддерживаться в пределах 600–650 °C, чтобы избежать перегрева и деформации конструкции.
Припой подается на место повреждения плавно, при этом важно равномерно прогревать металл вокруг трещины, чтобы припой проникал внутрь и обеспечивал герметичность. После заполнения повреждения поверхность охлаждают естественным образом, не используя воду или резкое охлаждение.
Заварку следует выполнять слоями, если повреждение глубокое: каждый слой припоя наносится после остывания предыдущего до температуры около 200 °C. Это предотвращает образование трещин и улучшает прочность соединения.
По окончании работы остатки флюса удаляют специальными растворителями или щеткой с мягкой металлической щетиной, чтобы предотвратить дальнейшую коррозию.

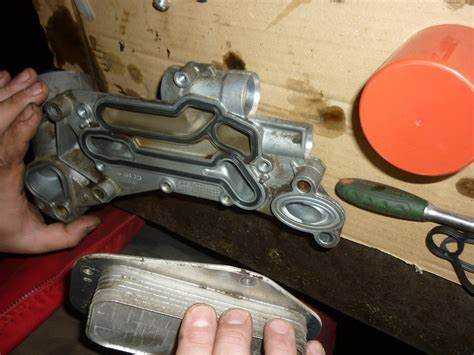

Проверка герметичности и установка теплообменника обратно
После завершения заварки теплообменника необходимо проверить его на герметичность. Для этого заполните систему охлаждения чистой водой или антифризом, затем подключите насос или компрессор для создания давления 1,2–1,5 атмосферы. Осмотрите места заварки на наличие подтеков, особенно в швах и местах соединений.
Если видимых утечек нет, можно провести дополнительную проверку с помощью мыльного раствора, нанося его кисточкой на сварные швы. Появление пузырьков укажет на проблемные участки, требующие доработки.
Перед установкой теплообменника обратно обязательно очистите посадочное место от остатков герметика и загрязнений. Проверьте состояние прокладок – при необходимости замените их новыми, подходящими по размеру и материалу.
Устанавливайте теплообменник в обратном порядке, плотно затягивая крепежные элементы с рекомендуемым моментом, указанным в сервисной документации Опель Мокка (обычно 8–12 Н·м). Следите, чтобы не повредить соединительные трубки и не перекрутить шланги.
После монтажа подключите систему охлаждения и залейте антифриз. Запустите двигатель и доведите его до рабочей температуры, контролируя температуру и давление. Проверьте герметичность повторно в условиях эксплуатации, уделяя внимание местам сварки и соединения.
Вопрос-ответ:
Какие инструменты понадобятся для заварки теплообменника на Опель Мокка?
Для работы понадобятся газовая горелка или паяльная лампа с регулируемым пламенем, алюминиевый припой, флюс для алюминия, шлифовальный инструмент или наждачная бумага для подготовки поверхности, кисточка для нанесения флюса, а также защитные перчатки и очки. Все это поможет подготовить и аккуратно выполнить заварку, чтобы обеспечить прочное и герметичное соединение.
Как определить точное место протечки в теплообменнике Опель Мокка?
Для выявления повреждения можно провести визуальный осмотр на предмет трещин и следов коррозии, после чего выполнить тест с использованием мыльного раствора — наносить его на подозрительные участки и смотреть, где появляются пузырьки. Также часто применяют давление воздуха с помощью компрессора, погружая теплообменник в воду и наблюдая за выделением пузырьков на месте утечки.
Какие ошибки чаще всего допускают при заварке теплообменника и как их избежать?
Распространенные ошибки включают недостаточную очистку и обезжиривание поверхности, что снижает адгезию припоя, использование неподходящего припоя или флюса, а также перегрев алюминия, приводящий к повреждению металла. Чтобы избежать проблем, важно тщательно подготовить поверхность, подобрать материалы, рассчитанные на алюминий, и контролировать температуру во время работы.
Можно ли выполнить заварку теплообменника своими силами без специализированного оборудования?
Выполнить такую работу дома возможно, но для хорошего результата потребуется минимальный набор инструментов — паяльная лампа с регулировкой, подходящий припой и флюс. Однако без опыта и точного контроля температуры риск получить некачественное соединение выше, что может привести к повторной утечке. Если нет уверенности в навыках, лучше обратиться в сервис с нужным оборудованием.
