Парктроник – это система помощи при парковке, основанная на использовании ультразвуковых датчиков. Они устанавливаются в передний и задний бампер автомобиля и фиксируют расстояние до ближайших препятствий. Сигнал обрабатывается блоком управления, который подаёт водителю звуковые или визуальные предупреждения. Диапазон действия датчиков обычно составляет от 20 см до 1,5 м, в зависимости от модели.
На практике парктроник значительно снижает риск повреждения автомобиля при маневрировании в ограниченном пространстве. Особенно полезен он при движении задним ходом, когда зона обзора ограничена. Многие современные системы оснащаются динамической индикацией на экране мультимедийной системы и работают в связке с камерой заднего вида.
Установка парктроника актуальна не только для городских условий, но и при выезде с узких дворов, парковке в подземных гаражах или прицепке прицепа. Для автомобилей без штатной системы доступны универсальные комплекты с возможностью самостоятельной установки. При выборе стоит учитывать количество датчиков, совместимость с автомобилем и наличие функции самодиагностики.
Что такое парктроник и какие бывают его типы
Ультразвуковые парктроники – самые распространённые. Они используют излучатели, которые посылают звуковые волны и принимают отражённый сигнал. Чем меньше расстояние до объекта, тем чаще подаётся звуковой сигнал. Такие датчики требуют чистой поверхности и точного монтажа, так как загрязнение или неправильный угол установки могут снизить точность измерения.
Электромагнитные модели работают без выступающих датчиков. Они формируют электромагнитное поле вдоль поверхности бампера. Когда в зоне действия появляется препятствие, поле искажается, и система оповещает водителя. Эти устройства менее заметны, не требуют сверления бампера, но чувствительны к типу покрытия и металлу вокруг.
Существуют также комбинированные решения, где парктроник дополняется видеокамерой заднего вида. Это повышает точность восприятия обстановки и облегчает парковку в ограниченных пространствах.
Выбор типа зависит от особенностей автомобиля, условий эксплуатации и требований к внешнему виду. Ультразвуковые системы подходят для большинства случаев, а электромагнитные удобны при установке на машины с окрашенными или хромированными бамперами.
Где устанавливаются датчики парктроника на автомобиле
Датчики парктроника размещаются в зонах, где существует наибольший риск столкновения при маневрировании. Наиболее распространённое расположение – задний бампер. Здесь обычно устанавливают от 2 до 4 ультразвуковых датчиков, равномерно распределённых по его длине. Это позволяет точно определять расстояние до препятствий при движении назад.
Во многих моделях также предусмотрена установка в передний бампер, особенно если автомобиль оборудован активной системой помощи при парковке. Здесь число датчиков может составлять от 2 до 6, что повышает точность распознавания объектов в узких проездах и при парковке передом.
На больших автомобилях, таких как кроссоверы и фургоны, возможно размещение датчиков в углах кузова, ближе к колесным аркам. Это помогает фиксировать слепые зоны, которые не охватываются центральными сенсорами.
В некоторых системах применяется боковое размещение датчиков – в районе порогов или даже в крыльях. Такая конфигурация встречается реже и используется для оценки расстояния до бордюров или других препятствий сбоку.
При установке важно соблюдать точные геометрические параметры – высоту от земли (обычно 50–70 мм) и угол наклона. Отклонения от этих значений приводят к ошибочным срабатываниям или «мертвым зонам» в зоне действия сенсоров.
Как парктроник обнаруживает препятствия при движении
Система парктроника использует ультразвуковые датчики, которые излучают короткие звуковые импульсы в диапазоне частот от 40 до 60 кГц. Эти сигналы не воспринимаются человеческим слухом, но хорошо отражаются от твердых объектов.
После излучения импульса датчик переходит в режим приёма и фиксирует время задержки между отправкой и получением отражённого сигнала. Исходя из этого времени, блок управления рассчитывает расстояние до препятствия с точностью до нескольких сантиметров. Формула расчёта основана на известной скорости распространения звука в воздухе – около 343 м/с при 20 °C.
Для оценки положения объектов используется сразу несколько датчиков, обычно расположенных на заднем и переднем бамперах. Они работают параллельно и синхронно, чтобы исключить взаимные помехи. Центральный блок анализирует сигналы с каждого сенсора отдельно и строит пространственную карту препятствий вблизи автомобиля.
Парктроник автоматически активируется при включении задней передачи или при движении с низкой скоростью. При приближении к объекту система подаёт звуковой сигнал, частота которого возрастает по мере уменьшения расстояния. Некоторые модели дополнительно оснащены визуальной индикацией с отображением расстояний на экране или в виде светодиодной шкалы.
Парктроник не распознаёт мягкие или звукопоглощающие материалы (например, ткань, снег), а также может не обнаружить слишком узкие или наклонные объекты. Чтобы минимизировать ложные срабатывания и слепые зоны, рекомендуется регулярно очищать датчики от загрязнений и следить за их целостностью.

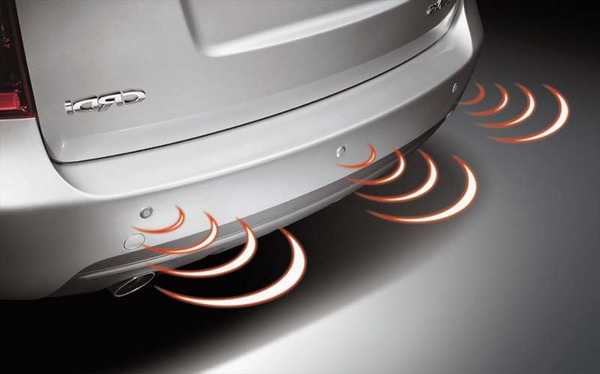

Как интерпретировать сигналы парктроника во время парковки
Сигналы парктроника делятся на звуковые и визуальные. Звуковые сигналы основаны на изменении частоты подачи звука. Чем ближе автомобиль к препятствию, тем короче паузы между звуками. Постоянный сигнал означает критическое расстояние, при котором движение следует немедленно остановить.
На автомобилях с дисплеем отображается схема транспортного средства с выделением зоны, где обнаружено препятствие. Обычно зона делится на три уровня: дальняя (примерно 150–100 см), средняя (100–50 см) и ближняя (менее 50 см). Чем ближе объект, тем интенсивнее визуальное предупреждение: от жёлтого до красного цвета.
Если сигнал слышен с одной стороны, это указывает на то, что препятствие находится сбоку. Например, сигнал справа и частое мигание соответствующего индикатора означает, что нужно скорректировать траекторию вправо. При сигнале сразу с нескольких зон следует остановиться и оценить обстановку визуально.
Некоторые системы различают объекты по высоте. Постоянный сигнал при отсутствии видимых препятствий может быть вызван низким бордюром или неровностью дорожного покрытия. В таких случаях рекомендуется снизить скорость до минимума и использовать зеркала или камеру заднего вида для уточнения ситуации.
Интерпретация сигналов требует внимания к деталям: частоте звука, локализации сигнала и изменению визуальных индикаторов. Игнорирование постоянного сигнала или чрезмерное приближение к красной зоне может привести к повреждению кузова, особенно в условиях ограниченного пространства.
Можно ли установить парктроник самостоятельно и что для этого нужно
Установку парктроника можно выполнить самостоятельно, если есть базовые навыки работы с электрикой и доступ к необходимому инструменту. Это особенно актуально для моделей с проводными датчиками, которые требуют подключения к системе питания и прокладки кабелей через кузов.
Для установки потребуются:
- дрель с коронками для пластика (обычно 18–22 мм);
- мультиметр для проверки напряжения и правильного подключения проводов;
- отвёртки, пластиковые съёмники обшивки и изолента;
- герметик для защиты отверстий от влаги;
- доступ к бортовой электросхеме автомобиля (для подключения к фонарю заднего хода);
- маркер и линейка для разметки точек установки датчиков на бампере.
Этапы установки:
- Определить места установки датчиков. Расстояние между ними должно быть равномерным, обычно 30–40 см. Центр нижней части бампера – оптимальная высота (около 50–60 см от земли).
- Просверлить отверстия в бампере и установить датчики согласно инструкции. Важно учитывать угол наклона, если он регулируется.
- Проложить провода в багажник и закрепить их пластиковыми стяжками. Избегать перегибов и участков с возможным трением.
- Подключить блок управления к питанию от лампы заднего хода. При включении задней передачи система будет активироваться автоматически.
- Установить звуковой сигнал или дисплей в удобное место (например, на приборной панели или в углу салона).
- Проверить работу каждого датчика, включая их реакцию на препятствия разной высоты и расстояния.
При отсутствии опыта стоит выбрать комплект с беспроводными задними датчиками. Это упростит установку – питание потребуется только для блока и монитора, без прокладки длинных кабелей.
Если автомобиль на гарантии, перед установкой рекомендуется уточнить, не повлияет ли вмешательство в электропроводку на условия обслуживания.

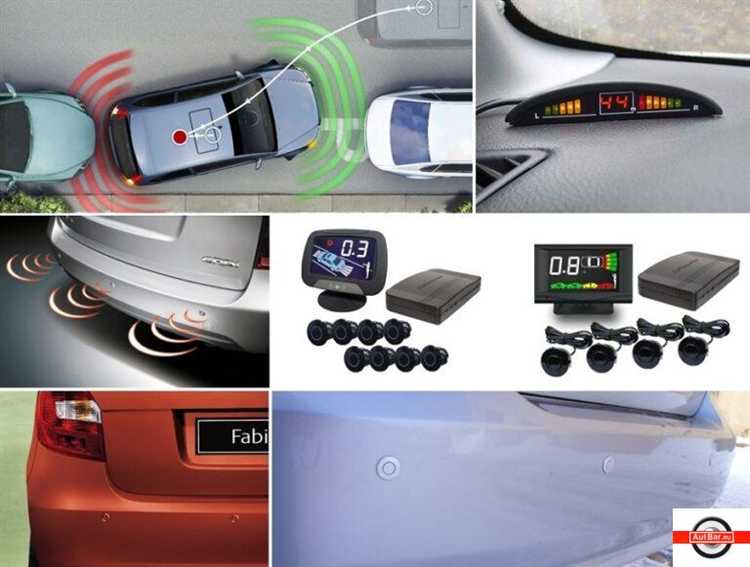

Чем парктроник отличается от камеры заднего вида и парковочного радара
Камера заднего вида передаёт изображение зоны позади автомобиля на экран в салоне. Это позволяет визуально оценить расстояние до объектов и уточнить положение машины, особенно при маневрировании в сложных условиях. Камера не измеряет точное расстояние, но улучшает обзор.
Парковочный радар – это более продвинутый вариант парктроника с применением радиоволн. Он даёт более точные данные о расстоянии и скорости приближения препятствий, может покрывать большую зону вокруг автомобиля и работать при неблагоприятных погодных условиях, где ультразвук менее эффективен.
Рекомендации: при выборе стоит учитывать особенности эксплуатации. Для простого контроля за задней зоной достаточно парктроника или камеры. Для комплексного мониторинга с точным определением расстояния и улучшенной надёжностью предпочтительнее парковочный радар. Совмещение камеры и парктроника обеспечивает наибольшую безопасность при парковке.
Вопрос-ответ:
Как именно парктроник обнаруживает препятствия вокруг автомобиля?
Парктроник использует ультразвуковые датчики, которые посылают звуковые волны с частотой выше слышимого уровня. Эти волны отражаются от ближайших объектов и возвращаются к датчикам. Контроллер системы измеряет время задержки сигнала и рассчитывает расстояние до препятствия. Чем меньше расстояние, тем чаще и громче подается звуковой сигнал для водителя.
Можно ли самостоятельно установить парктроник на автомобиль без специальных навыков?
Установка парктроника требует аккуратного размещения датчиков в бамперах, подключения их к блоку управления и к источнику питания, а также настройки системы. Если есть базовые знания электрики и инструменты для сверления, то можно попробовать самостоятельно. Однако правильное размещение датчиков и их корректная работа часто требуют опыта, поэтому многие предпочитают обращаться к профессионалам.
Чем парктроник отличается от камеры заднего вида и зачем нужны оба устройства вместе?
Парктроник предупреждает водителя о приближении к препятствиям с помощью звуковых сигналов, но не показывает визуальную информацию. Камера заднего вида дает картинку пространства позади автомобиля, что помогает оценить ситуацию визуально. Вместе они дополняют друг друга: парктроник обеспечивает точное измерение расстояния, а камера позволяет лучше видеть детали и направление.
Какие ограничения у парктроника при работе в разных погодных условиях?
Парктроник может испытывать трудности в дождь, снег или сильный мороз, так как осадки и лед могут мешать ультразвуковым волнам. Например, накапливающаяся грязь или лед на датчиках снижает их чувствительность. Также при сильном ветре и сильных помехах система может выдавать ложные сигналы. Поэтому важно регулярно проверять чистоту датчиков и учитывать эти нюансы при парковке.
Почему при парковке парктроник иногда не реагирует на узкие или тонкие предметы, например, на столбики или бордюры?
Ультразвуковые волны плохо отражаются от очень тонких или вертикально расположенных объектов, таких как узкие столбики или высокие бордюры. В таких случаях сигнал либо не возвращается в датчик, либо возвращается слишком слабо, чтобы система его обнаружила. Поэтому при парковке рядом с такими препятствиями лучше дополнительно использовать зеркала и камеру заднего вида.
Как именно парктроник определяет расстояние до препятствия?
Парктроник использует ультразвуковые датчики, которые посылают звуковые волны на определённую частоту. Когда эти волны встречают препятствие, они отражаются обратно к датчикам. По времени, которое прошло между отправкой и приёмом сигнала, система вычисляет расстояние до объекта. Чем ближе препятствие, тем быстрее возвращается отражённый сигнал, и устройство предупреждает водителя с помощью звукового сигнала или визуального индикатора.
Для чего парктроник нужен водителю и в каких ситуациях он помогает больше всего?
Парктроник помогает водителю избегать столкновений с объектами, которые сложно увидеть из кабины, особенно при парковке в тесных местах. Он сигнализирует о близости препятствий сзади или спереди автомобиля, позволяя снизить риск царапин и повреждений. Особенно полезен он при манёврах в городских условиях, где пространство ограничено, и обзор может быть затруднён из-за других машин, пешеходов или низко расположенных объектов.
