Как найти эмиттер и коллектор у транзистора

Также стоит учитывать, что в режиме обратного включения (эмиттер и коллектор перепутаны) транзистор сохраняет часть функциональности, но его усилительные свойства существенно ухудшаются. Поэтому при малейших сомнениях необходимо провести проверку с использованием даташита или прозвонки переходов. Такой подход снижает риск ошибок при монтаже и повышает надежность схемы.

Как визуально отличить эмиттер и коллектор по корпусу транзистора

Для уверенного визуального определения без ошибок необходима привязка к datasheet. Даже при наличии стандартизации, у нестандартных транзисторов возможны отклонения, особенно у продукции малознакомых производителей.

Чтобы определить эмиттер и коллектор, в первую очередь необходимо знать точное обозначение транзистора (например, BC547, 2N3904, KT315). Далее выполняются следующие шаги:

1. Откройте официальный даташит на транзистор, указав полное обозначение в поисковике с добавлением слова «datasheet». Предпочтительны источники с оригинальной маркировкой производителя (ON Semiconductor, Fairchild, Toshiba и др.).
• E – эмиттер
• C – коллектор
• B – база
2. Сравните форму корпуса на схеме с реальным транзистором. Например, у TO-92 плоская сторона обычно указывает на сторону, где по порядку слева направо расположены эмиттер, база и коллектор (для BC547), но у других моделей порядок может отличаться.
3. Проверьте наличие нескольких вариантов корпуса (например, SOT-23, TO-220, SC-70) для одной и той же модели – распиновка может быть разной. Убедитесь, что выбран правильный тип корпуса.

Определение эмиттера и коллектора по даташиту позволяет избежать ошибок при монтаже и исключить риск повреждения схемы при подаче напряжения в неправильной полярности. Это особенно важно для схем с большими токами или чувствительной логикой управления.

Проверка мультиметром на примере биполярного транзистора

Для определения эмиттера и коллектора у биполярного транзистора (например, NPN-типа) используют режим прозвонки диодов на цифровом мультиметре. Проверка выполняется при отключённом транзисторе от схемы.

Эмиттер показывает большее падение напряжения, так как его область легирована сильнее. При обратной проверке (чёрный щуп на базе для PNP) действуют аналогичные принципы.

1. Переключите мультиметр в режим измерения падения напряжения на p-n переходе (значок диода).

Если вы имеете дело с NPN-транзистором:

• Переход база-эмиттер показывает напряжение около 0,6–0,7 В;
• Переход база-коллектор может показать немного большее напряжение – до 0,75 В;
• При обратной полярности (красный щуп на эмиттер или коллектор, черный – на базу) мультиметр должен показать «обрыв» (OL).

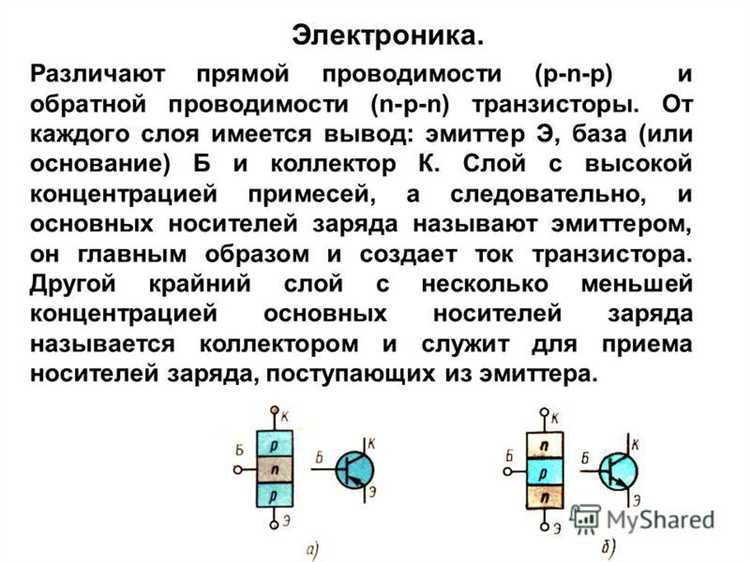

У PNP-транзистора полярность подключения щупов должна быть обратной:

• Черный щуп на базу, красный – на коллектор и эмиттер по очереди;
• Переход база-эмиттер снова покажет меньшее напряжение (0,6–0,7 В), чем база-коллектор;
• При смене полярности – «обрыв».

Для дифференциации эмиттера и коллектора выполните измерение падения напряжения между ними при открытом p-n переходе. Подключите красный щуп к коллектору, черный – к эмиттеру (для NPN). Если это правильный порядок, падение напряжения будет больше 0,2 В. В обратном случае – почти ноль или «обрыв», так как коллектор не предназначен для работы в режиме эмиттера.

Как определить эмиттер и коллектор в транзисторе SMD

Дополнительно можно проверить включение транзистора в простую тестовую схему с резистором на базу и нагрузкой в цепи коллектора. Если при подаче сигнала на базу транзистор открывается и напряжение на нагрузке падает, значит коллектор определён верно.

Для полевых SMD-транзисторов алгоритм другой, так как у них нет базы, но задача упрощается благодаря более чёткой маркировке и симметрии сток-исток у многих моделей. Для биполярных – всегда сверяйтесь с даташитом или результатами измерений.

Рекомендации: всегда проверяйте транзистор отдельно от схемы, используйте мультиметр в режиме проверки диодов с правильной полярностью, сверяйте измерения с данными из даташита и проверяйте состояние прибора перед измерениями.

Вопрос-ответ:

Как определить эмиттер и коллектор у биполярного транзистора с помощью мультиметра?

Для проверки используйте режим проверки диодов на мультиметре. Измерьте падение напряжения между базой и каждым из двух других выводов. Эмиттер и коллектор – это выводы, между которыми при прямом включении база-эмиттер падение напряжения будет немного меньше, чем между базой и коллектором. Обычно база-эмиттер ведёт себя как обычный переход диода с падением около 0,6–0,7 В. При этом коллектор обычно показывает большее сопротивление в прямом направлении. Этот метод работает для транзисторов без встроенных диодов и с правильной полярностью выводов.

Почему важно правильно определить эмиттер и коллектор при замене транзистора?

Подключение выводов неправильно может привести к некорректной работе схемы или повреждению транзистора. Эмиттер и коллектор имеют разные функции: эмиттер подаёт носители заряда, а коллектор их собирает. Если поменять их местами, транзистор не сможет усилить сигнал или переключить ток должным образом. Особенно это критично для мощных и высокочастотных транзисторов, где неправильное подключение может вызвать сильный нагрев и выход из строя.

Можно ли визуально определить выводы эмиттера и коллектора по корпусу транзистора?

Некоторые транзисторы имеют обозначения или маркировку на корпусе, которые указывают расположение выводов. В типовых корпусах, например, TO-92, можно ориентироваться на плоскую сторону и расположение ножек: слева направо обычно эмиттер, база, коллектор. Однако это правило работает не всегда, особенно для SMD и других типов корпусов. Для точного определения лучше использовать даташит или тестирование мультиметром.

Как определить эмиттер и коллектор в SMD транзисторах без маркировки?

SMD транзисторы часто имеют маленькие размеры и маркировки, которые трудно прочитать. В таких случаях лучше обратиться к технической документации на конкретную модель, где указана распиновка. Если доступа к даташиту нет, можно попробовать измерить переходы мультиметром в режиме проверки диодов. Также иногда помогает измерение напряжения в рабочем режиме схемы, но этот способ требует осторожности и опыта.

В чём отличие между эмиттером и коллектором с точки зрения структуры и электрических характеристик?

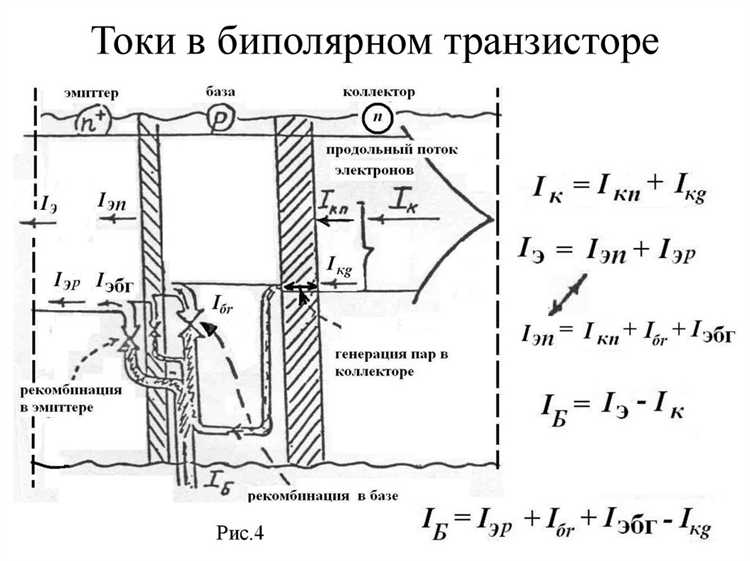

Эмиттер изготовлен с большим уровнем легирования для обеспечения высокого потока носителей заряда, направленных в базу. Коллектор, наоборот, имеет более низкое легирование и большую площадь, чтобы эффективно собирать эти носители. Электрически, эмиттер-база показывает меньший переходной потенциал и лучше пропускает ток, тогда как коллектор-база рассчитан на более высокое напряжение и обладает большим обратным напряжением пробоя. Это структурное различие определяет функциональные особенности каждого вывода.

Как точно определить эмиттер и коллектор у неизвестного биполярного транзистора без маркировки?

Для определения эмиттера и коллектора у транзистора без маркировки применяют несколько методов. Один из самых надёжных — измерение падения напряжения на переходах с помощью мультиметра в режиме проверки диодов. Переход база-эмиттер обычно имеет немного меньшее прямое падение напряжения, чем база-коллектор. При измерении между базой и выводами транзистора найдите вывод, у которого при прямом включении (плюс на базе, минус на выводе) падение напряжения около 0,6–0,7 В — это эмиттер. Коллектор отличается тем, что переход база-коллектор при обратной полярности обычно пропускает меньше тока и имеет большее падение напряжения или ведёт себя как более «жёсткий» диод. Также при подключении к схеме и подаче напряжения через резистор по замыслу можно проверить усилительные свойства выводов, чтобы подтвердить их назначение. Такой подход позволяет выявить назначение выводов даже без схемы или маркировки.
