Как подключить лобовое стекло с подогревом

Подогрев лобового стекла используется для удаления льда, инея и конденсата с поверхности стекла за счёт встроенной нагревательной сетки. Чаще всего такие стекла устанавливаются на автомобили с заводской подготовкой, но возможен и самостоятельный монтаж на машины, не оснащённые этой функцией. Работа требует точного подключения к бортовой электросети и продуманной схемы управления.

Номинальное напряжение нагревательных элементов – 12 В. Средний ток потребления – от 15 до 25 А в зависимости от площади стекла. Это означает необходимость подключения через отдельное реле и мощный предохранитель, чтобы избежать перегрузки штатной электропроводки. Использование тонких проводов или подключение напрямую к кнопке управления может привести к перегреву и возгоранию.

Для корректной работы подогрева важно организовать автоматическое отключение по таймеру или температуре. На практике чаще всего применяют штатные таймеры на 10–15 минут или подключение к внешнему модулю, например, блоку управления обогревом зеркал или заднего стекла. Это упрощает контроль и снижает риск забыть отключить подогрев вручную.

Подключение подогрева следует выполнять через реле, управляющееся кнопкой в салоне или внешним управляющим сигналом. Питание лучше брать от аккумулятора через предохранитель номиналом не менее 30 А. Сечение проводов от реле до стекла – не менее 2,5 мм². Контакты на стекле должны быть очищены и соединены с проводкой через пайку или обжатые клеммы с изоляцией.

Как определить, есть ли проводка для подогрева в автомобиле

Для начала проверьте, предусмотрена ли функция подогрева лобового стекла в комплектации автомобиля. Это можно уточнить по VIN-коду через официальный дилерский сервис или онлайн-декодеры, отображающие опции с завода.

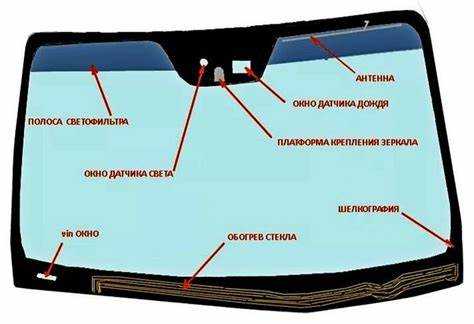

Затем откройте капот и осмотрите зону подключения стекла к кузову. Если подогрев предусмотрен, у нижней кромки стекла со стороны водительского и пассажирского угла должны быть два электрических разъема. Они подключаются к токопроводящим нитям, встроенным в стекло.

Проверьте наличие соответствующих жгутов проводки. Обычно они выведены от моторного щита или идут в составе основной косы проводов. Если стекло уже с подогревом, но клеммы не подключены, возможно, проводка отсутствует – в этом случае провода нужно будет тянуть отдельно.

В салоне осмотрите блок предохранителей. Наличие предохранителя, подписанного как «Heated Windshield», «DEF», «W/S HTR» или аналогично, может указывать на то, что проводка заложена. Также обратите внимание на наличие кнопки активации обогрева – даже если кнопка есть, это не всегда гарантирует наличие всей проводки.

Для окончательной проверки используйте мультиметр: измерьте напряжение на контактах разъема стекла при включенном зажигании и активации обогрева. Если напряжение не подается, скорее всего, требуется установка дополнительной электропроводки и реле.

Как выбрать кнопку управления подогревом лобового стекла

Кнопка активации подогрева должна соответствовать как электрическим характеристикам, так и компоновке салона автомобиля. При выборе стоит учитывать тип подключения, номинальный ток, наличие подсветки и совместимость с панелью приборов.

• Питание и ток: кнопка должна выдерживать ток не менее 15–20 А, так как нити обогрева потребляют значительную мощность. Если ток выше – используйте кнопку в связке с реле.
• Контактная группа: предпочтительны модели с фиксацией (ON/OFF), чтобы водитель мог включить обогрев одним нажатием. Моментные кнопки подходят только при наличии внешнего контроллера.
• Подсветка: встроенная индикация состояния упрощает контроль. Лучше выбирать кнопку с отдельными контурами подсветки – один для обозначения подключения к питанию, второй – для индикации активации.
• Размер и форма: подбирайте кнопку под конкретное посадочное место. Для автомобилей VAG-группы часто используют стандарт 19×19 мм, для других – 21×15 мм или круглые модели 20 мм.
• Совместимость: для штатной установки ищите кнопку, совместимую с моделью авто. Это избавит от доработки панели и обеспечит надёжную фиксацию.

Если установка производится с нуля, удобно использовать универсальные кнопки с пиктограммой обогрева стекла. Они обычно маркируются и имеют стандартную распиновку: питание (+), масса (–), выход на реле и подсветка.

При подключении важно учитывать, что некоторые кнопки требуют отдельного подключения подсветки к габаритным огням. Это обеспечит её работу только при включённых фарах, как у штатных элементов управления.

Где найти штатные точки подключения подогрева

Штатные точки подключения подогрева лобового стекла чаще всего расположены в моторном отсеке, рядом с монтажным блоком предохранителей или в районе левой стойки. В зависимости от модели автомобиля, провода питания подогрева могут выходить из основного жгута и быть отмечены как «DEFOG», «HEAT» или «W/S HEATER».

В автомобилях Ford, например, штатный разъём для подключения подогрева обычно находится возле блока реле, под капотом. Он может быть защищён отдельным предохранителем на 30 или 40 ампер. В моделях Volkswagen точки подключения часто расположены в нижней части стойки со стороны водителя, рядом с реле J519 или в монтажном блоке под рулевой колонкой.

Для Toyota подогрев может подключаться через отдельный жгут, идущий от реле в монтажном блоке под капотом, а управляющий провод – через кнопку в салоне, которая соединяется с блоком кузовной электроники (BCM). Если автомобиль не оборудован подогревом с завода, соответствующие пины в блоках могут быть пустыми или закрыты заглушками.

Для точного определения точек подключения стоит использовать электросхему именно вашей модели. Большинство схем содержат обозначения всех разъёмов, реле и цепей, включая коды проводов. Проверка тестером поможет убедиться, что нужные контакты подают питание только при включённом зажигании и соответствуют мощности системы.

Если разъёмов нет, а проводка предусмотрена, контакты для подключения могут находиться в блоке предохранителей салона или под обшивкой центрального тоннеля. Некоторые производители оставляют заготовки под подключение, которые можно активировать при установке оригинального оборудования.

Как подвести питание к нагревательным элементам стекла

Для подключения питания к нагревательным элементам лобового стекла требуется прокладка силовых проводов от реле или блока предохранителей до контактных площадок на стекле. В большинстве автомобилей они расположены по краям стекла, ближе к нижнему уплотнителю, и имеют разъёмы или медные площадки под пайку или зажим.

Выбор сечения провода зависит от мощности нагревательного элемента. Обычно требуется не менее 2,5 мм² при потребляемом токе до 20 А на каждую сторону. Для равномерного питания стекла рекомендуется использовать два отдельных провода – на правую и левую контактную группу. Центральное соединение стекла через кузов желательно избегать из-за возможных потерь и нагрева массы.

Питание следует брать напрямую от АКБ через предохранитель номиналом 25–30 А и реле, управляемое через кнопку или штатный блок комфорта. Не допускается подключение напрямую к штатной проводке без расчёта нагрузки – это может привести к оплавлению изоляции и отказу других систем.

Реле устанавливается ближе к аккумулятору, а не в салоне, чтобы минимизировать длину силовой цепи. Управляющий сигнал к реле может идти от кнопки в панели приборов, желательно с индикацией включения. Масса подключается на кузов в зоне с проверенным контактом, предварительно очищенным от краски и обработанным токопроводящей смазкой.

Для соединения с нагревателями рекомендуется использовать лужёные наконечники или пайку с последующей изоляцией термоусадкой с клеевым слоем. Изолента не обеспечивает долговечной защиты в условиях перепадов температуры и влажности под капотом.

Как установить реле и предохранитель для подогрева

Для безопасной и стабильной работы подогрева лобового стекла необходимо установить реле и предохранитель с соответствующими характеристиками. Это снижает нагрузку на проводку и защищает цепь от короткого замыкания.

Реле должно быть рассчитано минимум на 30 А. Лучше использовать герметичное реле с ножевыми контактами, предназначенное для установки в моторном отсеке. Монтаж производится вблизи аккумулятора или блока предохранителей, чтобы сократить длину силового провода.

Предохранитель устанавливается в разрыв плюсового провода, идущего от аккумулятора к реле. Номинал предохранителя выбирается по суммарной мощности нитей подогрева – как правило, 40 А при 12 В. Используйте держатель предохранителя закрытого типа с влагозащитой.

Силовой провод от аккумулятора должен иметь сечение не менее 6 мм², медный, многожильный, с термостойкой изоляцией. Его необходимо защитить гофрой или пластиковым кожухом. Минус подводится от кузова через надежный болтовой контакт с зачисткой лакокрасочного слоя.

Управляющий контакт реле подключается к кнопке включения подогрева через замок зажигания, чтобы исключить работу подогрева при выключенном двигателе. При наличии CAN-шины возможно управление через штатную электронику, но это требует согласования с параметрами системы.

После подключения необходимо проверить работоспособность: при включении кнопки реле должно щелкать, а напряжение на выходе реле – соответствовать напряжению аккумулятора. Контакты затягиваются с усилием, исключающим нагрев и обрыв соединений.

Как подключить управление подогревом к зажиганию

Для правильного подключения управления подогревом лобового стекла к зажиганию необходимо обеспечить подачу питания только при включённом ключе зажигания. Это предотвратит разряд аккумулятора при выключенном двигателе и обеспечит работу системы по необходимости.

Первый шаг – найти провод с постоянным напряжением +12 В, который появляется только при включении зажигания. Обычно это провод цепи питания аксессуаров или катушки зажигания. Для точного определения используйте тестер или мультиметр.

Далее управление подогревом подключается через реле, чтобы избежать высокой нагрузки на штатную проводку и выключатель. Контакты реле распределяют ток на нагревательные элементы, а катушка реле получает питание именно с провода зажигания.

Типовая схема подключения включает следующие элементы:

Провод от зажигания подключается к катушке реле через кнопку управления. При включении зажигания и нажатии кнопки катушка реле активируется, подавая питание на нагревательный элемент. Это гарантирует работу подогрева только при заведённом автомобиле и контролируемом включении.

Важно соблюдать полярность и использовать предохранитель на линии питания от аккумулятора. Рекомендуемый номинал – 30 А, учитывая максимальную мощность подогрева.

Провода соединяйте качественными клеммами, чтобы избежать окисления и плохого контакта. После подключения обязательно проверьте работу системы мультиметром и визуально – нагрев должен включаться при заведённом двигателе и отключаться при выключении зажигания.

Как проверить работоспособность системы после подключения

После подключения подогрева лобового стекла важно убедиться в правильной работе системы и отсутствии ошибок в цепи.

1. Визуальная проверка:
   • Включите зажигание и активируйте кнопку подогрева.
   • Проверьте индикатор на кнопке или панели – он должен загореться.
   • Через 1–2 минуты прикоснитесь к стеклу в зоне нагрева – должно ощущаться лёгкое тепло.
2. Проверка напряжения:
   • Используйте мультиметр для измерения напряжения на клеммах подогрева.
   • При включённом подогреве должно быть напряжение около 12 В (±0,5 В).
   • Если напряжение отсутствует или значительно ниже, проверьте предохранитель, реле и соединения.
3. Контроль сопротивления нагревательных элементов:
   • Отключите питание подогрева.
   • Измерьте сопротивление между контактами нагревательной сетки мультиметром в режиме омметра.
   • Нормальное сопротивление варьируется от 1 до 5 Ом (уточните по технической документации автомобиля).
   • Высокое или бесконечное сопротивление указывает на разрыв цепи.
4. Проверка цепи управления реле:
   • При включении кнопки подогрева проверьте срабатывание реле по щелчку и подаче напряжения на нагрев.
   • Отсутствие срабатывания требует проверки управляющей цепи и контактов.
5. Тестирование во время работы автомобиля:
   • При температуре воздуха ниже +5°C включите подогрев и следите за быстрым прогревом стекла.
   • Проверьте отсутствие запахов гари или перегрева проводов.
   • Убедитесь, что плавится лёд и конденсат без сбоев.

Проведение этих проверок гарантирует, что система подключена правильно и функционирует стабильно.

Вопрос-ответ:

Какие провода нужно использовать для подключения подогрева лобового стекла?

Для подключения системы подогрева лобового стекла рекомендуются медные провода с сечением не менее 2,5 мм². Это связано с тем, что нагревательный элемент потребляет значительный ток, и тонкие провода могут нагреваться или вызывать падение напряжения. Важно использовать провода с изоляцией, устойчивой к нагреву и воздействию влаги, чтобы обеспечить долговременную и безопасную работу системы.

Можно ли подключить подогрев лобового стекла напрямую к аккумулятору без реле?

Подключение напрямую к аккумулятору не рекомендуется. Нагреватель потребляет много тока, и без реле есть риск перегрузки проводки и выключателей. Реле позволяет управлять подачей питания через управляющий сигнал с минимальной нагрузкой на переключатель, а также обеспечивает защиту цепи. Также необходим предохранитель для предотвращения короткого замыкания и возгорания.

Как правильно проверить работоспособность системы подогрева после установки?

После подключения системы нужно включить подогрев и проверить, нагревается ли стекло. Для контроля можно использовать мультиметр, измерив напряжение на нагревательных проводниках. Если напряжение присутствует и стекло начинает слегка нагреваться через несколько минут, система работает. Важно осмотреть все соединения на предмет нагрева и запаха гари — это признак неправильного монтажа или короткого замыкания.

Где лучше взять питание для кнопки управления подогревом?

Для кнопки управления подогревом питание обычно берут от цепи зажигания или от отдельного предохранителя, который активен при включенном зажигании. Это предотвращает работу подогрева при выключенном автомобиле, чтобы избежать разряда аккумулятора. В некоторых случаях используют отдельный переключатель с подсветкой, подключенный к 12 В через предохранитель и реле.

Какие меры предосторожности нужно соблюдать при установке подогрева лобового стекла?

При установке необходимо тщательно изолировать все соединения, использовать реле и предохранитель с соответствующим номиналом, чтобы избежать перегрева и коротких замыканий. Следует избегать повреждения нагревательных дорожек на стекле и аккуратно прокладывать провода, чтобы они не подвергались механическим нагрузкам и не мешали работе других систем автомобиля. После монтажа стоит проверить цепь на отсутствие утечек и правильность подключения.

Какие инструменты и материалы нужны для подключения лобового стекла с подогревом?

Для работы потребуется набор отверток, мультиметр для проверки цепи, провод сечением, подходящим по нагрузке, реле с предохранителем, а также изоляционная лента и клеммы для надежного соединения. Иногда нужен паяльник, если контакты нужно припаять. Также пригодится схема электропроводки автомобиля, чтобы найти правильные точки подключения.

Как правильно подключить питание к нагревательным элементам лобового стекла?

Питание обычно подводится через отдельное реле, чтобы избежать перегрузки штатной электросети. Сначала нужно определить провод, который подает питание на нагревательные элементы, затем подключить его к выходу реле. Реле в свою очередь подключается к источнику питания с защитным предохранителем. Управление реле рекомендуется сделать через кнопку включения или через цепь зажигания, чтобы подогрев включался только при работающем двигателе. Важно обеспечить надежную изоляцию всех соединений и проверить цепь на отсутствие коротких замыканий перед окончательной сборкой.
