Как посчитать передаточное число редуктора

Передаточное число редуктора – это отношение частоты вращения входного вала к частоте вращения выходного. Этот параметр определяет, насколько изменится скорость и крутящий момент между валами. Расчёт основывается на точных данных о зубьях шестерен или диаметрах валов, поэтому важно иметь достоверные измерения.

Чтобы вычислить передаточное число, достаточно разделить число зубьев ведущей шестерни на число зубьев ведомой. При наличии цилиндрических шестерен передаточное число равно отношению диаметров. В редукторах с несколькими ступенями итоговое передаточное число определяется произведением передаточных чисел каждой ступени.

Точный расчёт передаточного числа важен для правильного выбора оборудования и обеспечения нужных рабочих параметров механизма. Небольшие ошибки в измерениях зубьев или диаметров могут привести к неправильной работе редуктора или сокращению ресурса. Следует использовать калиброванные инструменты и учитывать тип передачи для корректного результата.

Что такое передаточное число и как оно влияет на работу редуктора

Формула для расчёта передаточного числа i выглядит так:

• i = Z_{ведомого} / Z_{ведущего}, где Z – число зубьев;
• или i = n_{входного} / n_{выходного}, где n – частота вращения (об/мин).

Передаточное число напрямую влияет на характеристики работы редуктора:

1. Скорость вращения выходного вала. При i > 1 скорость снижается, при i < 1 – увеличивается.
2. Крутящий момент. Крутящий момент на выходе изменяется обратно пропорционально скорости: при увеличении i крутящий момент растёт, при уменьшении – снижается.
3. Нагрузка на детали. Высокое передаточное число увеличивает нагрузку на зубья и подшипники, требует точного расчёта прочности и смазки.

Выбор передаточного числа зависит от задачи механизма:

• Для увеличения крутящего момента и снижения скорости выбирают i > 1;
• Для ускорения выхода и уменьшения момента – i < 1;
• Для передачи движения без изменения скорости – i ≈ 1.

При проектировании редуктора следует учитывать, что слишком большое передаточное число ведёт к увеличению габаритов, снижению КПД и росту износа. Оптимальный расчёт передаточного числа позволяет добиться баланса между динамическими характеристиками и долговечностью узла.

Формула расчёта передаточного числа для простых редукторов

Передаточное число редуктора определяется отношением частот вращения ведущего и ведомого валов или числом зубьев шестерён в паре. Для простых редукторов формула выглядит следующим образом:

i = \(\frac{n_1}{n_2}\) = \(\frac{z_2}{z_1}\),

где i – передаточное число, n₁ – скорость вращения ведущего вала (в об/мин), n₂ – скорость вращения ведомого вала (в об/мин), z₁ – число зубьев на ведущей шестерне, z₂ – число зубьев на ведомой шестерне.

При расчёте необходимо учитывать, что скорость вращения обратно пропорциональна числу зубьев. Если редуктор состоит из нескольких ступеней, общее передаточное число вычисляется как произведение передаточных чисел каждой ступени:

i_общ = i_1 × i_2 × … × i_n

Важно точно измерять или учитывать число зубьев, так как ошибки в этих данных напрямую влияют на итоговое передаточное число. При расчёте скоростей вращения также следует использовать одинаковые единицы измерения.

Расчёт передаточного числа в планетарных редукторах

Передаточное число планетарного редуктора определяется отношением скоростей или числом зубьев его основных элементов: солнечной шестерни, планетарных колес и внутреннего зубчатого венца. В классической схеме, когда солнечная шестерня служит ведущей, а внутренний венец – ведомым, формула передаточного числа i выглядит так:

i = 1 + (Z_внутр / Z_солнечной),

где Z_внутр – число зубьев внутреннего венца, Z_солнечной – число зубьев солнечной шестерни.

Если зафиксировать планетарные колёса (они не вращаются вокруг своей оси), передаточное число считается по формуле:

i = — (Z_внутр / Z_солнечной).

Знак минус указывает на обратное направление вращения выходного вала относительно входного.

В случае, когда планетарная шестерня выступает в роли выходного звена, а внутренний венец – ведущего, передаточное число рассчитывается через соотношение угловых скоростей всех трёх элементов. В таких схемах используется уравнение Лемана, позволяющее связать скорости вращения солнечной шестерни, планетарных колёс и внутреннего венца:

ω_вых = ω_вн + (ω_сол — ω_вн) / (1 + Z_вн / Z_сол),

где ω_сол – угловая скорость солнечной шестерни, ω_вн – внутреннего венца, ω_вых – выходного вала.

Для точного расчёта необходимо знать число зубьев всех элементов и фиксируемое звено. Неправильный выбор фиксируемого звена приведёт к ошибкам в определении передаточного числа и к неправильной работе механизма.

Для практического применения следует всегда проверять корректность формулы с учётом конструктивных особенностей редуктора и направления вращения. Рекомендуется использовать точные данные по числу зубьев и учитывать возможные отклонения, влияющие на кинематику и долговечность системы.

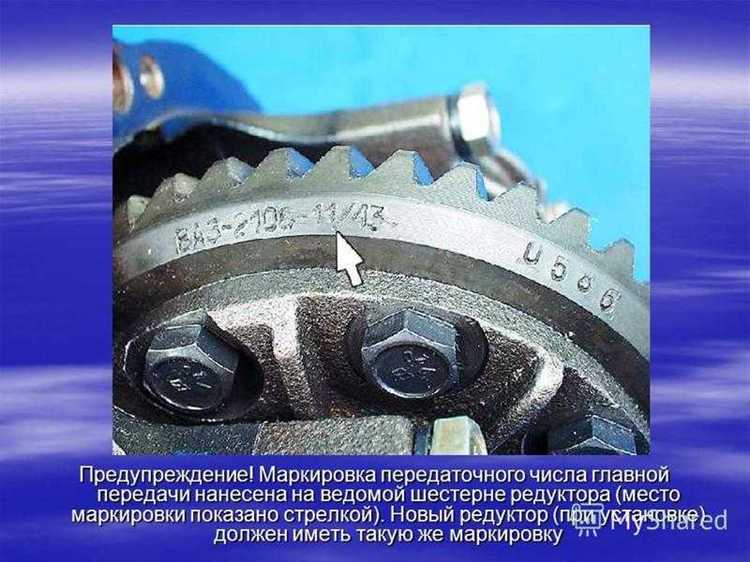

Как учитывать количество зубьев шестерён при вычислении передаточного числа

Передаточное число редуктора определяется отношением количества зубьев ведущей шестерни к количеству зубьев ведомой. Формула имеет вид:

i = Z_ведомой / Z_ведущей,

где i – передаточное число, Z_ведущей – число зубьев ведущей шестерни, Z_ведомой – число зубьев ведомой шестерни.

Количество зубьев напрямую влияет на скорость вращения и крутящий момент: чем больше зубьев у ведомой шестерни по сравнению с ведущей, тем ниже скорость и выше момент на выходе редуктора.

При расчёте учитывают следующие особенности:

Правильный выбор количества зубьев минимизирует износ и обеспечивает заявленное передаточное число, что важно для точности и долговечности редуктора.

Методы измерения скоростей и их роль в определении передаточного числа

Для точного вычисления передаточного числа редуктора необходимы измерения угловых скоростей ведущего и ведомого валов. Основные методы включают тахометрирование, оптическое и индуктивное измерение.

Тахометр позволяет фиксировать частоту вращения валов с точностью до 0,1%. Используют контактные и бесконтактные модели. Контактные тахометры требуют физического соприкосновения с валом, что подходит для устойчивых к механическим нагрузкам узлов. Бесконтактные – на основе оптических датчиков, обеспечивают скорость реакции и безопасность при работе с вращающимися элементами.

Оптические датчики регистрируют число оборотов, считывая метки на валу или шкиве. Часто применяются для измерения высоких скоростей вращения, обеспечивают минимальное влияние на механизм. Точность зависит от качества разметки и стабильности освещения.

Индуктивные датчики фиксируют прохождение металлических элементов, что позволяет подсчитывать обороты вала. Метод применим для измерений в условиях вибрации и загрязнений, характерных для промышленных редукторов.

При измерении скоростей следует учитывать стабильность нагрузки и условия эксплуатации, чтобы исключить влияние проскальзывания или временных колебаний скорости. Для повышения точности измеряют средние значения за несколько циклов вращения.

Расчёт передаточного числа производится по формуле i = n_вх / n_вых, где n_вх – частота вращения ведущего вала, n_вых – ведомого. Чем точнее зафиксированы эти значения, тем достовернее результат.

Рекомендуется использовать комбинированный подход: проверять данные оптических и индуктивных датчиков с показаниями тахометра для выявления возможных ошибок. Для контрольных измерений в лабораторных условиях применяют стробоскопы, позволяющие визуально оценить скорость вращения без физического контакта.

Корректное измерение скоростей снижает риск ошибок в расчётах и позволяет выявить неисправности, влияющие на реальное передаточное число, например, износ зубьев или проскальзывание муфт.

Ошибки и погрешности при расчёте передаточного числа и как их минимизировать

Основная ошибка при расчёте передаточного числа связана с неточным определением скоростей входного и выходного валов. Даже погрешность в измерении скорости на 1% может привести к аналогичной ошибке в итоговом значении. Для повышения точности рекомендуется использовать тахометры с погрешностью не более 0,1% и проводить измерения в стабильных условиях работы редуктора.

Неверный учёт количества зубьев шестерён вызывает искажения в расчёте. Если зубья имеют износ или повреждения, их эффективное количество меняется. Проверка состояния зубчатых колёс перед расчётом обязательна. При наличии дефектов следует использовать исправленные данные или проводить расчёт на основе средних значений, полученных от нескольких измерений.

Ошибки появляются из-за неполного учёта конструктивных особенностей редуктора: например, пропуск влияния промежуточных шестерён или планетарных механизмов. Для точного расчёта следует строго следовать схеме редуктора, учитывая все стадии и каждый элемент, влияющий на передачу вращения.

Величина погрешности увеличивается при пренебрежении тепловыми расширениями деталей и изменениями зазоров. Температурные колебания влияют на геометрию зубьев, что отражается на числе зубьев в расчётах. Для минимизации рекомендуют выполнять измерения при рабочих температурах и использовать поправочные коэффициенты, заданные производителем.

Применение неадаптированных формул к специализированным редукторам (например, планетарным) без учёта их особенностей ведёт к ошибкам. Следует использовать методики, предназначенные для конкретного типа редуктора, с проверкой исходных данных и корректировкой формул под конструкцию.

Для уменьшения суммарной погрешности рекомендуется повторять измерения несколько раз и брать среднее значение. Документирование условий и параметров каждой процедуры позволяет выявить систематические ошибки и корректировать методику расчёта.

Практические примеры расчёта передаточного числа для разных типов редукторов

Для цилиндрического редуктора с двумя зубчатыми колесами передаточное число определяется как отношение числа зубьев ведомого колеса к числу зубьев ведущего. Например, если на ведущем колесе 20 зубьев, а на ведомом 60, передаточное число будет 60/20 = 3. Это значит, что ведомое колесо вращается в 3 раза медленнее ведущего.

В червячных редукторах передаточное число рассчитывается как отношение числа заходов червяка к числу зубьев червячного колеса. Если червяк однозаходный, а червячное колесо имеет 45 зубьев, передаточное число равно 45/1 = 45. Для двухзаходного червяка при том же числе зубьев передаточное число будет 45/2 = 22,5.

В планетарных редукторах расчёт более сложный. Для одноступенчатого планетарного редуктора с неподвижной солнечной шестерней и ведомым кольцом используется формула i = 1 + (Zкольца / Zсолнечной), где Z – число зубьев. Если солнечная шестерня имеет 30 зубьев, а кольцо – 90, то передаточное число равно 1 + (90/30) = 4.

Для двухступенчатых планетарных редукторов итоговое передаточное число находится умножением передаточных чисел каждой ступени. Если первая ступень даёт 4, а вторая – 5, итоговое значение будет 4 × 5 = 20.

В цилиндро-червячных редукторах учитывают отдельно передаточное число цилиндрической части и червячной части. Если цилиндрическая ступень даёт i1 = 4, а червячная i2 = 30, то общее передаточное число i = i1 × i2 = 120.

В случае зубчатых колес с косыми зубьями передаточное число считается аналогично цилиндрическим, но с учётом эффективного числа зубьев, скорректированного на угол наклона зуба. Это требует умножения числа зубьев на косинус угла наклона для определения модуля передачи.

Важно точно учитывать количество зубьев и конструктивные особенности каждой пары, чтобы избежать ошибок в расчёте и обеспечить корректное функционирование редуктора.
