Как регулировать сцепление на газели

Нарушения в работе сцепления на автомобилях семейства ГАЗель чаще всего проявляются в виде затруднённого включения передач, пробуксовки или неравномерного хода педали. Эти признаки нередко связаны с необходимостью корректной регулировки привода сцепления, особенно в условиях интенсивной эксплуатации. У моделей с механическим приводом (например, ГАЗель 3302 с двигателем ЗМЗ-406 или УМЗ-4216) основной регулировке подлежит свободный ход педали и зазор между толкателем и вилкой выключения сцепления.

Для выполнения регулировки потребуется смотровая яма или эстакада, ключи на 10, 13 и 17, а также штангенциркуль или линейка для измерения зазоров. Оптимальное значение свободного хода педали сцепления составляет 25–35 мм. Нарушение этих параметров может привести к преждевременному износу ведомого диска или неполному выключению сцепления. Перед началом работ важно убедиться в исправности тросового или гидравлического привода, поскольку неисправности цилиндров или растянутый трос делают регулировку бессмысленной.

Для моделей с гидравлическим приводом (например, ГАЗель Бизнес или Next) особое внимание следует уделить состоянию главного и рабочего цилиндров, а также наличию воздуха в системе. После прокачки гидролинии регулируется положение толкателя рабочего цилиндра – нормальный зазор между толкателем и вилкой должен быть 0,1–0,3 мм. Несоблюдение этих значений приводит к перегреву сцепления и снижению ресурса ведомого диска.

Самостоятельная регулировка сцепления позволяет не только продлить срок службы узла, но и повысить управляемость автомобиля в городском и загородном режиме. Важно учитывать модификацию машины и тип установленного привода, поскольку последовательность действий будет отличаться.

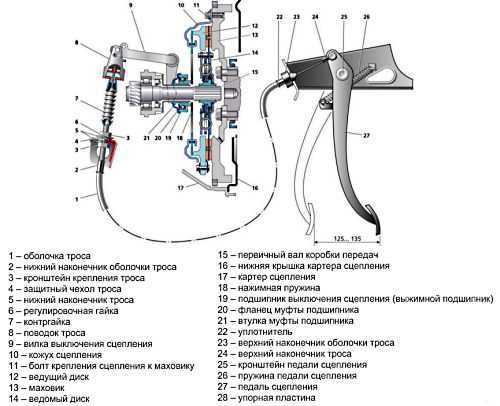

Проверка свободного хода педали сцепления

Свободный ход педали сцепления на ГАЗели должен находиться в пределах 30–45 мм. Отклонение от нормы указывает на необходимость регулировки, так как недостаточный или избыточный ход приводит к неполному выключению сцепления либо к его пробуксовке.

Для измерения хода используется линейка или штангенциркуль. Измерение проводится при выключенном двигателе: нажмите педаль сцепления рукой до момента ощутимого сопротивления и зафиксируйте начальное положение. Затем полностью отпустите педаль и зафиксируйте конечное положение. Разница между двумя точками и есть свободный ход.

Если значение отличается от допустимого диапазона, необходимо отрегулировать длину тяги или троса сцепления (в зависимости от модификации автомобиля). На ГАЗелях с гидравлическим приводом также возможен износ штока главного цилиндра или завоздушивание системы, что потребует дополнительной диагностики.

Проверку рекомендуется проводить каждые 10–15 тысяч километров пробега или после любых работ, связанных с педалью, цилиндром или тросом сцепления.

Регулировка длины тяги привода сцепления

Для корректной работы сцепления на ГАЗели важно точно отрегулировать длину тяги, соединяющей педаль сцепления с вилкой выключения. Неправильная длина может привести к пробуксовке, неполному выключению или затруднённому включению передач.

Работы выполняются на заглушённом двигателе при остывшей трансмиссии. Доступ к тяге осуществляется со стороны моторного отсека или снизу автомобиля в зависимости от модификации. Для регулировки потребуется ключ на 13 и рожковый ключ на 10.

Сначала необходимо ослабить контргайку на регулировочной тяге. После этого, вращая муфту регулировки, следует изменить длину тяги таким образом, чтобы свободный ход педали составлял 30–35 мм. Измерение проводят нажатием на педаль до ощутимого сопротивления.

После достижения нужного значения затягивается контргайка. Обязательно повторно проверяется свободный ход. При необходимости процедура корректировки повторяется. Завышенное или заниженное значение негативно сказывается на ресурсе выжимного подшипника и сцепления в целом.

После завершения регулировки проводится тест-драйв: при выжиме педали должен происходить чёткий разрыв связи между двигателем и коробкой передач, без посторонних шумов и усилий. При обнаружении затруднений возможна изношенность вилки или погнутый рычаг – в таком случае регулировка тяги не решит проблему, требуется замена повреждённых элементов.

Настройка зазора между толкателем и вилкой

Оптимальный зазор между толкателем и вилкой сцепления на ГАЗели должен составлять 0,5–1,0 мм. Этот параметр обеспечивает правильную работу механизма и предотвращает преждевременный износ деталей.

Для измерения зазора используйте щуп толщиной 0,5 мм. Вставьте щуп между толкателем и вилкой при полностью отпущенной педали сцепления. Щуп должен входить с небольшим усилием, но не свободно болтаться.

Если зазор превышает 1,0 мм, сцепление начнет проскальзывать, ухудшится плавность переключения передач и возможно ускоренное изнашивание диска. При зазоре менее 0,5 мм вилка будет постоянно прикасаться к толкателю, что приведет к перегреву и поломке узла.

Для регулировки ослабьте контргайку на толкателе и вращением регулировочного винта уменьшите или увеличьте зазор. После настройки контргайку затяните и повторно проверьте величину зазора щупом.

После регулировки зазора убедитесь, что ход педали сцепления соответствует нормативам – свободный ход должен составлять 15–20 мм. Это обеспечит долговечность и надежность работы сцепления на ГАЗели.

Диагностика и устранение люфта педали сцепления

Люфт педали сцепления на ГАЗели возникает при неправильной регулировке привода или износе компонентов механизма. Для диагностики измерьте свободный ход педали – нормальный люфт составляет 5–15 мм. Измерение проводится линейкой от точки соприкосновения педали с упором до начала сопротивления при нажатии.

Если люфт превышает 15 мм, проверьте состояние троса привода сцепления. Изношенный или растянутый трос вызывает избыточный ход педали. Для проверки снимите тягу сцепления и попытайтесь вручную переместить вилку, убедитесь в отсутствии заеданий.

Далее осмотрите вилку сцепления на наличие деформаций и люфта в подшипнике. Износ подшипника или заедания вилки требуют замены соответствующих деталей. Особое внимание уделите уплотнениям, препятствующим попаданию грязи и влаги, способствующих быстрому износу.

Для устранения люфта отрегулируйте длину тяги сцепления. Накидной ключом ослабьте контргайку на тяге и, вращая регулировочный механизм, уменьшите свободный ход педали до нормативных значений. После регулировки плотно затяните контргайку.

При отсутствии результата проверьте состояние рабочего цилиндра сцепления и гидропривода (если установлен). Признаки неисправности – подтекание жидкости и слабый ход педали. В таком случае требуется замена или ремонт гидроцилиндра.

После выполнения регулировки и ремонта обязательно проверьте работу сцепления в движении: плавность включения, отсутствие проскальзывания и полный выжим. Если педаль продолжает иметь люфт, повторите диагностику, обращая внимание на состояние всех элементов привода сцепления.

Регулировка рабочего хода вилки сцепления

Для корректной работы сцепления на ГАЗели важно точно отрегулировать рабочий ход вилки сцепления, который должен составлять 7–9 мм в точке контакта с подшипником выжимного.

Первым этапом проверьте свободный ход педали сцепления. Он должен составлять 20–25 мм до начала перемещения вилки. Измерьте расстояние от нижнего края педали до пола и отметьте его для контроля.

Регулировка выполняется изменением длины тяги привода сцепления или регулировочным винтом на вилке (в зависимости от модели ГАЗели). Ослабьте контргайку на тяге и вращением регулировочного болта добейтесь зазора 7–9 мм между вилкой и подшипником.

После регулировки обязательно проверьте отсутствие люфта в соединениях и плавность хода вилки при нажатии педали. Наличие заеданий или слишком большого зазора приведёт к пробуксовке или затрудненному переключению передач.

Контроль правильности настройки проводится при заведённом двигателе: педаль должна ощущаться упругой, сцепление должно полностью выключаться при нажатии без излишнего провала.

Рекомендуется периодически смазывать точку контакта вилки и подшипника специальной смазкой, предотвращающей износ и обеспечивающей стабильность хода.

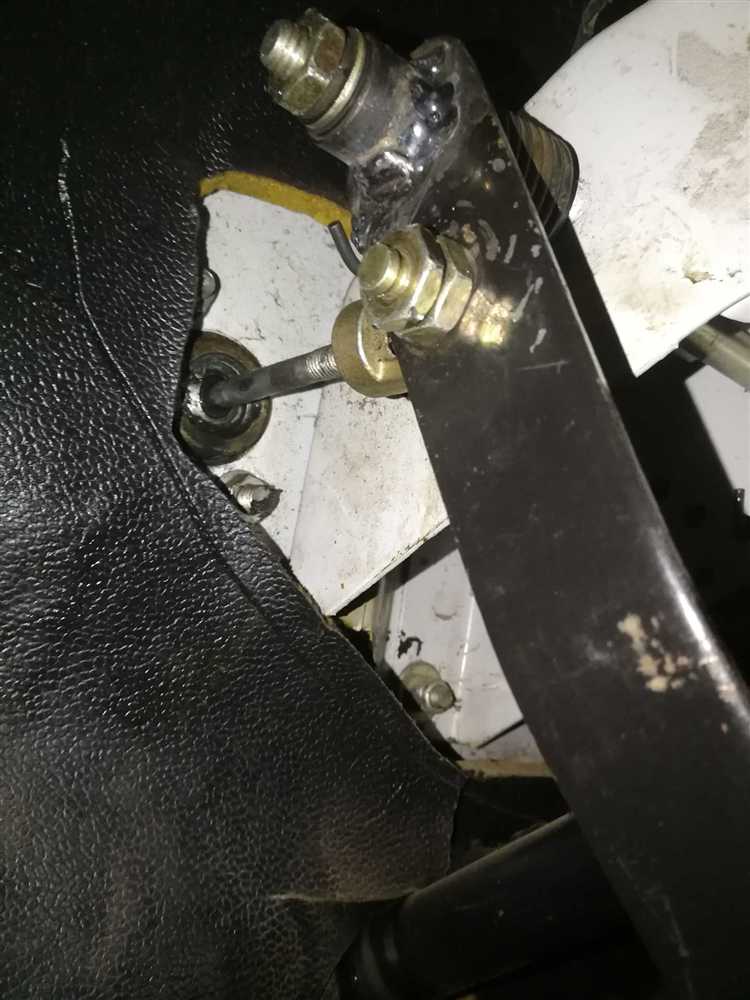

Проверка и настройка троса сцепления на моделях с тросовым приводом

Для обеспечения корректной работы сцепления на ГАЗели с тросовым приводом необходимо регулярно контролировать состояние и регулировку троса. Неправильный натяг троса приводит к пробуксовке или недостаточному выключению сцепления.

Последовательность проверки и настройки:

1. Визуальный осмотр: Проверить целостность оболочки троса и отсутствие повреждений, трещин или следов износа. Обратить внимание на отсутствие сильного загрязнения и следов коррозии на креплениях.
2. Проверка свободного хода педали сцепления: Измерить ход педали до момента начала включения сцепления. Нормальный свободный ход составляет 20–25 мм. Если ход меньше или больше, необходима регулировка.
3. Регулировка натяга троса:
   • Ослабить контргайку на регулировочном наконечнике троса, расположенном у педали или на кронштейне двигателя.
   • Поворачивать регулировочную гайку, увеличивая или уменьшая длину троса, добиваясь свободного хода педали 20–25 мм.
   • После достижения нужного свободного хода затянуть контргайку для фиксации настройки.
4. Проверка выключения сцепления: При полностью нажатой педали передачи должны переключаться легко, без характерного скрежета. Если передачи трудно включать, свободный ход уменьшить.
5. Контроль работы троса при движении: После настройки проверить отсутствие посторонних звуков и плавность возврата педали.

Регулярная проверка и своевременная регулировка троса предотвращает преждевременный износ деталей сцепления и обеспечивает безопасность движения.

Контроль герметичности и прокачка гидропривода сцепления

Перед тем как приступить к проверке герметичности гидропривода сцепления на ГАЗели, важно убедиться, что все компоненты системы в хорошем состоянии. Это включает в себя проверку состояния шлангов, трубок и уплотнительных элементов. На наличие трещин и повреждений следует проверять как сами шланги, так и соединительные фитинги. При выявлении неисправностей замените поврежденные детали, чтобы избежать утечек рабочей жидкости.

Для проверки герметичности системы гидропривода сцепления необходимо в первую очередь осмотреть главный и рабочий цилиндры. Внимательно осмотрите их на наличие утечек жидкости. Если жидкость просачивается из-под манжет или соединений, это сигнализирует о необходимости замены уплотнительных колец или всего цилиндра.

После проверки герметичности следует приступать к прокачке гидропривода сцепления. Это важная процедура, направленная на удаление воздуха из гидросистемы, что необходимо для нормальной работы сцепления. Для этого потребуется помощник, который будет нажимать на педаль сцепления, а вы будете открывать и закрывать клапан на рабочем цилиндре, чтобы выпустить воздух.

Процесс прокачки начинается с того, что необходимо зафиксировать главный цилиндр и уровень жидкости в бачке. Убедитесь, что уровень жидкости не опускается ниже минимальной отметки во время прокачки, иначе придется снова заполнять систему. Далее, откройте клапан на рабочем цилиндре и попросите помощника несколько раз нажать на педаль сцепления, при этом воздух будет выходить через клапан. Каждое нажатие на педаль необходимо сопровождать моментом закрытия клапана. После нескольких повторений проверяйте, идет ли жидкость без пузырьков воздуха.

После того как из системы выйдет весь воздух, убедитесь, что педаль сцепления стала тверже, а её ход стал стабильным. Закройте клапан, уберите все инструменты и проверьте систему на герметичность после завершения прокачки. Если сцепление не работает должным образом, повторите процедуру, уделяя внимание возможным неисправностям в трубопроводах и цилиндрах.

Вопрос-ответ:

Как проверить сцепление на ГАЗели перед регулировкой?

Для начала необходимо проверить свободный ход педали сцепления. Если ход слишком большой или наоборот слишком маленький, это может быть признаком неправильной настройки. Также стоит обратить внимание на трос или гидравлическую систему: наличие подтеков или повреждений. Для диагностики можно использовать манометр, чтобы проверить давление в системе сцепления, если машина оснащена гидравлическим приводом.

Какие инструменты понадобятся для регулировки сцепления на ГАЗели?

Основные инструменты для регулировки сцепления на ГАЗели включают гаечные ключи, отвертки, измерительные инструменты (штангенциркуль или линейка), возможно, домкрат для подъема автомобиля, если потребуется доступ к нижней части сцепления. Если используется тросовый привод, потребуется также специальный инструмент для натяжения троса.

Как правильно отрегулировать натяжение троса сцепления на ГАЗели?

Для регулировки натяжения троса необходимо ослабить натяжитель и аккуратно вытянуть трос до нужного положения, затем зафиксировать его. Важно, чтобы педаль сцепления имела правильный свободный ход — около 1–2 см. При этом сцепление должно включаться плавно, без рывков. После регулировки рекомендуется несколько раз проверить работу сцепления, чтобы убедиться в правильности настройки.

Что делать, если сцепление на ГАЗели не отключается полностью?

Если сцепление не отключается полностью, возможны несколько причин. Это может быть изношенный главный или рабочий цилиндр в гидравлической системе, либо проблемы с тросом сцепления (например, неправильная регулировка натяжения). Также стоит проверить, не заблокирована ли вилка сцепления или не перегнута ли она. Если все эти элементы исправны, возможно, потребуется заменить сцепление или выжимной подшипник.

Какие признаки неправильной регулировки сцепления на ГАЗели?

Признаки неправильной регулировки сцепления могут включать неестественный ход педали, сложности при переключении передач (например, заедание или трудности с включением), а также сильные вибрации или шумы при работе сцепления. В таких случаях нужно либо провести повторную регулировку, либо проверить изношенность деталей сцепления, таких как выжимной подшипник или диск сцепления.
