Как сделать манометр в домашних условиях

Манометр – это прибор для измерения давления в жидкостях и газах. В быту он может пригодиться для проверки давления в автомобильных шинах, системах отопления, компрессорах и гидравлических установках. Самостоятельное изготовление манометра позволяет получить устройство, адаптированное под конкретные задачи, и сэкономить на покупке промышленного аналога.

Наиболее простой вариант – механический манометр с трубчатым чувствительным элементом. Основу конструкции составляет изогнутая трубка Бурдона, которая деформируется при изменении давления. Такая трубка может быть изготовлена из латунной или медной капиллярной трубки диаметром 4–6 мм. К одному концу трубки подсоединяется штуцер для подключения к системе, другой конец соединяется с тягой, передающей движение на стрелку, закреплённую на оси с пружинным возвратом.

Для сборки потребуются минимальные слесарные навыки, паяльник и доступ к базовому инструменту: ножовке по металлу, напильнику, отверткам, тонкогубцам. Шкалирование производится путём градуировки: сравнивают показания с эталонным манометром при известном давлении, отмечают соответствующие деления на шкале. Основание шкалы удобно сделать из плотного картона или алюминиевой пластины, закрепив её в корпусе из пластиковой коробки или металлической банки.

Самодельный манометр, несмотря на простоту, требует аккуратности при сборке и герметичности всех соединений. Для уплотнения можно использовать фторопластовую ленту или автомобильные герметики. Перед использованием необходимо проверить прибор на герметичность и стабильность показаний в течение нескольких циклов нагнетания и сброса давления.

Выбор принципа действия: жидкостный, пружинный или электронный манометр

Выбор типа манометра зависит от условий применения, точности измерений и доступных материалов. Жидкостный манометр проще всего изготовить в домашних условиях. Он представляет собой прозрачную трубку, частично заполненную жидкостью, чаще всего водой с красителем или маслом. Изменение уровня столба жидкости в ответ на давление позволяет судить о его величине. Этот тип подходит для измерения низких давлений и демонстрационных целей. Однако чувствительность зависит от плотности жидкости и длины трубки, что ограничивает точность и диапазон измерений.

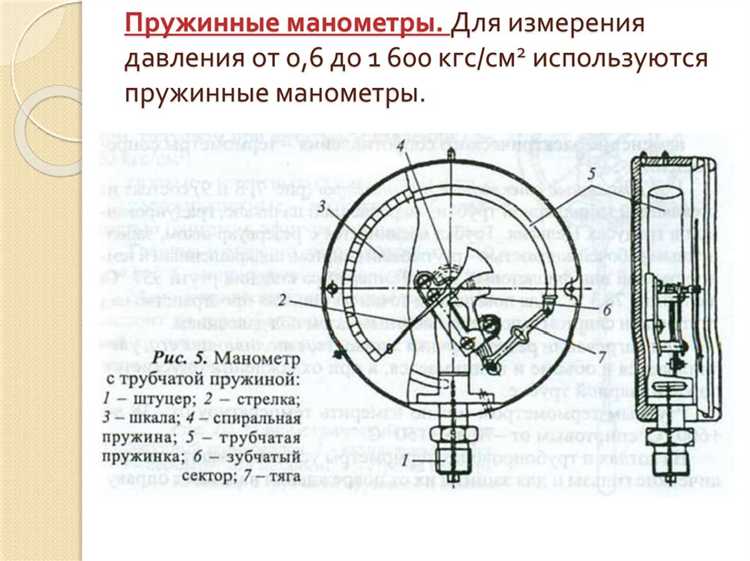

Пружинный манометр основан на деформации упругого элемента (чаще всего трубки Бурдона) под действием давления. Для сборки потребуется латунная или медная трубка овального сечения, способная изменять форму. При увеличении давления трубка выпрямляется, передавая движение через рычажную систему на стрелку. Такой прибор точнее жидкостного, работает в широком диапазоне и не зависит от ориентации в пространстве. Основная сложность – настройка механизма и точное сопряжение подвижных деталей.

При отсутствии опыта в точной механике или электронике оптимальным вариантом будет жидкостный манометр. Если же требуется функциональность и высокая точность, стоит рассмотреть электронный вариант, особенно при наличии соответствующих навыков и оборудования.

Необходимые материалы и инструменты для сборки простого жидкостного манометра

Для сборки жидкостного манометра в домашних условиях потребуется прозрачная гибкая трубка длиной не менее одного метра. Диаметр внутреннего отверстия должен быть около 4–6 мм, чтобы жидкость свободно перемещалась внутри, но не разбрызгивалась. Подойдёт ПВХ-шланг для аквариумов или медицинская капельница без регулятора.

В качестве измерительной жидкости можно использовать подкрашенную воду или технический глицерин. Воду рекомендуется подкрашивать пищевым красителем или чернилами для повышения читаемости уровня. Глицерин предпочтителен при работе в условиях с перепадом температур, так как он менее подвержен испарению и не замерзает при отрицательных температурах.

Для закрепления трубки вертикально понадобятся пластиковые или деревянные рейки длиной около 50–70 см, а также пластиковые хомуты или изолента. Трубку следует закреплять плотно, но без сжатия, чтобы не нарушить геометрию сечения.

Нужен также маркер или шкала с миллиметровыми делениями. Для нанесения шкалы можно использовать бумажную линейку, приклеенную вдоль трубки, либо сделать разметку вручную, ориентируясь на стандартную линейку.

Для подключения к измеряемому объекту используется штуцер подходящего диаметра. Его можно изготовить из наконечника от капельницы или пластикового переходника, предварительно обеспечив герметичность соединения с трубкой с помощью силикона или плотной термоусадки.

Дополнительно пригодится нож для подрезки шланга, зажимы для временной блокировки жидкости в трубке и пластиковая ёмкость для заливки рабочей жидкости. Все материалы легко найти в хозяйственном магазине или аптеке.

Сборка U-образного жидкостного манометра из прозрачной трубки

Для сборки простого U-образного манометра потребуется гибкая прозрачная трубка внутренним диаметром 5–8 мм и длиной около 1 метра. Материал – силикон или ПВХ. Трубка должна быть без трещин и перегибов, легко гнуться, но сохранять форму.

Этапы сборки:

1. Закрепите трубку в форме буквы «U» на вертикальной поверхности. Используйте пластиковые зажимы, изоленту или стяжки. Нижняя часть изгиба должна находиться примерно на уровне глаз для удобства считывания показаний.
2. Убедитесь, что обе ветви трубки расположены строго вертикально и параллельно. Это критично для точности измерений.
3. Заполните трубку жидкостью на 1/2–2/3 изгиба. Подойдёт подкрашенная вода или медицинский глицерин. Использование красящего пигмента (например, пищевого красителя) облегчает визуальное считывание уровня.
4. Уровень жидкости в обеих ветвях должен быть одинаковым при отсутствии давления. Отметьте этот нулевой уровень маркером или приклейте шкалу с миллиметровыми делениями.

Для подключения к источнику давления можно использовать штуцеры или резиновые переходники, вставляемые в открытые концы трубки. Один конец подключается к измеряемой области, второй остаётся открытым либо тоже подключается – в зависимости от задачи.

Для повышения точности можно использовать миллиметровую линейку, размещённую вдоль одной из ветвей. Сравнение уровней жидкости в обеих ветках позволяет определить разность давлений. Один миллиметр вертикального смещения соответствует приблизительно 9,8 Па (если используется вода при 20 °C).

После использования рекомендуется сливать жидкость и промывать трубку, особенно если использовался глицерин или масло.

Конструкция корпуса и крепление шкалы измерений

Корпус самодельного манометра должен обеспечивать жёсткость, герметичность и устойчивость к внешним воздействиям. В качестве основы можно использовать пластиковую или металлическую коробку от электроприбора, корпус от старого прибора или изготовленную самостоятельно рамку из фанеры толщиной от 8 мм. Размер корпуса выбирается с учётом длины шкалы и способа крепления трубки или пружины.

Для фиксации прозрачной трубки или механического элемента внутри корпуса применяются пластиковые или металлические зажимы, вкрученные в стенки корпуса. Также подойдут хомуты или крепёжные клипсы с саморезами. Важно обеспечить стабильное положение измерительного элемента, исключив его перемещение во время работы прибора.

Шкала может быть выполнена на плотной бумаге или пластике. Её печатают с заранее рассчитанными делениями, соответствующими градуировке по типу используемого манометра (например, для U-образной трубки – в миллиметрах разницы уровней жидкости). Распечатывается шкала в горизонтальной или вертикальной ориентации, в зависимости от конструкции корпуса.

Крепление шкалы производится следующим образом:

• Лист со шкалой фиксируется на задней стенке корпуса с помощью двухстороннего скотча или тонкого слоя клея ПВА.
• Если корпус прозрачный (например, из оргстекла), шкала размещается с внешней стороны для удобства считывания показаний.
• При необходимости шкалу ламинируют для защиты от влаги.

Дополнительно рекомендуется предусмотреть смотровое окно или прозрачную переднюю панель, если корпус изготовлен из непрозрачного материала. Это упростит визуальный контроль и снизит риск ошибок при снятии показаний.

Калибровка самодельного манометра с использованием эталонного давления

Для калибровки самодельного манометра требуется источник стабильного и известного давления. Подойдёт автомобильный компрессор с регулятором и сертифицированным заводским манометром, подключённым параллельно. Это позволит одновременно сравнивать показания самодельного прибора с эталонным значением.

Перед началом процедуры следует убедиться в герметичности всех соединений. Манометр должен быть установлен в том же объёме, что и эталонный прибор, чтобы исключить расхождения из-за перепада давления на отдельных участках системы.

Калибровку проводят поэтапно. Давление постепенно увеличивают, фиксируя показания обоих приборов через каждые 0,1–0,2 атм. Например, при подаче 0,5 атм эталонный манометр должен показать 0,5, а самодельный – значение, которое следует отметить. Так продолжают до предельного значения шкалы.

Полученные данные наносятся на график или записываются в виде пары значений: «эталонное давление – показание самодельного прибора». При систематическом отклонении возможна коррекция шкалы: либо перенастройка механического узла (в случае пружинных конструкций), либо визуальная корректировка делений на шкале (для жидкостных моделей).

После коррекции проверку повторяют. Отклонение от эталона не должно превышать 2–3% для бытового применения. При большем расхождении рекомендуется пересмотреть конструкцию или точность сборки.

Проверка герметичности и устранение утечек воздуха

После сборки манометра необходимо убедиться в полной герметичности всех соединений. Любая утечка воздуха приведёт к искажению показаний, особенно при работе с малыми давлениями. Проверка проводится с использованием мыльного раствора, состоящего из воды и небольшого количества жидкого мыла или моющего средства без пенообразующих добавок.

Раствор наносится кисточкой или ватной палочкой на все соединения: места входа трубки в корпус, стыки между резьбовыми элементами, прокладки, тройники. При наличии утечки на поверхности появятся пузырьки. Отсутствие пузырей свидетельствует о герметичности соединения.

Для устранения утечек рекомендуется заменить уплотнительные элементы (например, кольца или ленты ФУМ), либо дополнительно герметизировать стык силиконовым герметиком. Если используется резьбовое соединение, его нужно разобрать, очистить, намотать новую уплотнительную ленту и затянуть с равномерным усилием.

После устранения всех утечек повторная проверка проводится тем же способом. Манометр должен сохранять показания при постоянном давлении в течение как минимум 5–10 минут. При отклонениях стрелки или уровня жидкости необходимо снова проверить все соединения и исключить микропротечки, которые часто возникают в местах перехода материалов разной жёсткости.

Рекомендуется выполнять проверку герметичности в условиях, максимально приближённых к рабочим: с тем же давлением и типом газа или воздуха, который будет использоваться в эксплуатации. Это позволяет исключить нестабильность, связанную с изменением температуры, давления или свойств материала в процессе работы.

Примеры использования самодельного манометра в домашних условиях

Самодельный манометр широко применяется для контроля давления в бытовых системах. Например, при ремонте или обслуживании системы отопления он помогает проверить давление теплоносителя, что важно для предотвращения протечек и нарушения работы котла.

В аквариумистике манометр используется для контроля давления в системе подачи углекислого газа. Это позволяет точно настроить подачу СО₂ для поддержания оптимального уровня кислотности воды.

Для проверки давления в компрессорах, используемых для подкачки шин автомобилей или велосипедов, самодельный манометр позволяет оценить точность работы оборудования без необходимости приобретать дорогостоящие приборы.

В домашних пивоварнях манометр используется для контроля давления в ферментерах и газовых системах, что важно для безопасности и качества напитка.

Для каждого варианта важно подобрать жидкость или датчик, соответствующий рабочему диапазону давления, чтобы получить точные показания и избежать повреждений манометра. Установка манометра на гибкие шланги или резьбовые соединения должна обеспечивать герметичность и надежность крепления.

Вопрос-ответ:

Какие материалы лучше всего подходят для изготовления корпуса самодельного манометра?

Для корпуса манометра обычно используют пластик или металл с хорошей прочностью и устойчивостью к внешним воздействиям. Пластик удобен тем, что легко обрабатывается и доступен по цене, но металл обеспечивает большую долговечность и стойкость к механическим повреждениям. Важно, чтобы корпус был герметичным и обеспечивал надежную фиксацию шкалы и измерительных элементов.

Как можно откалибровать самодельный манометр без доступа к профессиональному оборудованию?

Калибровку можно провести с помощью эталонного источника давления, например, используя баллон с известным давлением или проверенный заводской манометр. Соединяют самодельный и эталонный манометры параллельно и подают давление, фиксируя показания обоих приборов. Разница поможет вычислить поправочные коэффициенты и откорректировать шкалу. При отсутствии эталона можно использовать водяной манометр, который показывает давление по уровню жидкости, для сверки показаний.

Какие ошибки чаще всего допускают при сборке жидкостного манометра и как их избежать?

Одной из распространённых ошибок является наличие воздушных пузырьков в жидкостной трубке — они искажают показания. Также неравномерный диаметр трубки или негерметичные соединения приводят к утечкам и неправильному измерению давления. Чтобы избежать проблем, трубку нужно тщательно промыть, заполнить жидкостью без пузырьков и надежно закрепить все стыки. Рекомендуется использовать прозрачный материал для контроля уровня жидкости.

Можно ли использовать самодельный манометр для измерения высокого давления, например, в системе водоснабжения?

Самодельные манометры, особенно на основе жидкостной или пружинной конструкции, обычно рассчитаны на сравнительно низкие давления. Для высоких давлений требуется более прочный корпус и специализированные материалы, которые выдержат нагрузку и предотвратят повреждения. Если давление в системе превышает рекомендуемые пределы для самодельного прибора, лучше применять заводские модели с гарантированной надежностью и защитой.

Какие жидкости лучше использовать в U-образном жидкостном манометре и почему?

Часто применяют воду с добавлением красителя для улучшения видимости уровня. В некоторых случаях используют ртуть из-за её высокой плотности, что позволяет измерять большие давления на коротком участке трубки. Однако ртуть токсична, и с ней нужно обращаться осторожно. Для безопасного использования рекомендуют глицерин или силиконовое масло — они менее летучи, не испаряются и уменьшают риск протечек и повреждений.

Какие материалы понадобятся для самостоятельного изготовления манометра и почему именно они?

Для создания манометра в домашних условиях чаще всего используются прозрачная трубка из пластика или стекла, герметичный резервуар, жидкость для заполнения (например, вода с добавлением краски или спирт), а также измерительная шкала. Прозрачная трубка нужна для визуального контроля уровня жидкости, а герметичность конструкции обеспечивает точность измерений. Выбор жидкости зависит от диапазона давления: спирт легче и подходит для низких значений, вода – для среднего диапазона, а более плотные жидкости применяют при высоком давлении.

Как правильно проверить и устранить возможные утечки воздуха в самодельном манометре?

Проверка герметичности проводится путем создания небольшого давления в системе и наблюдения за изменением уровня жидкости в трубке. Если уровень постепенно меняется без изменения внешних условий, значит, происходит утечка. Для устранения используют герметики, например, силиконовый герметик или клеи на основе эпоксидной смолы, аккуратно нанося их на места соединений и стыков. После нанесения герметика изделие оставляют на время для полного высыхания и повторно проверяют на герметичность.
