В процессе 3D-печати с использованием пластика ABS, PETG или других материалов выделяются токсичные пары и мелкие частицы, способные нанести вред здоровью и ухудшить качество воздуха в помещении. Для защиты здоровья и повышения безопасности работы необходима эффективная система вытяжки, которую можно собрать самостоятельно, используя доступные компоненты.
Основная задача вытяжки – быстро удалять загрязнённый воздух из зоны печати и обеспечивать его фильтрацию. Практически все самодельные вытяжки базируются на вытяжном вентиляторе с фильтром из угольного или HEPA-элемента. Правильный подбор мощности вентилятора зависит от объёма рабочей камеры и объёма помещения, в котором установлен принтер.
При проектировании вытяжки важно учитывать скорость воздушного потока не менее 0,5 м/с в зоне принтера и обеспечение замены воздуха в помещении минимум 3 раза в час. Необходимо предусмотреть герметичное подключение воздуховодов и защиту от конденсата, чтобы избежать попадания влаги внутрь системы и на компоненты принтера.
В данной статье будут рассмотрены ключевые этапы создания вытяжки своими руками с рекомендациями по выбору комплектующих, особенностям сборки и настройке системы для оптимальной работы в домашних условиях.
Выбор типа вытяжки для 3d принтера: фильтр или вентиляция
Для эффективного удаления запахов и ультратонких частиц, выделяемых при 3D-печати, применяют два основных типа вытяжек: с фильтрацией и с принудительной вентиляцией.
Вытяжка с фильтром оснащается угольным и HEPA-фильтрами. Угольный фильтр адсорбирует летучие органические соединения, снижая запах, а HEPA-фильтр улавливает частицы размером до 0,3 мкм. Такой тип подходит для помещений без прямого доступа к внешней вентиляции, где необходимо минимизировать выброс загрязнённого воздуха внутрь комнаты.
При выборе фильтров обращайте внимание на их ресурс: угольный требует замены примерно каждые 3–6 месяцев в зависимости от интенсивности печати, HEPA – чаще при большом объёме загрязнений. Производительность вентилятора должна обеспечивать полное обновление воздуха минимум 3 раза в час при объёме помещения.
При выборе учитывайте габариты 3D-принтера, интенсивность использования, тип печатного материала и характеристики помещения. Например, PLA выделяет меньше вредных веществ, и фильтрация будет эффективнее, а ABS требует более мощной вентиляции из-за выделения стирола и других токсичных соединений.
Подбор подходящих материалов и компонентов для самодельной вытяжки
Для эффективной вытяжки 3D-принтера необходимы качественные материалы и компоненты, обеспечивающие надежность и безопасность. Основной элемент – вентилятор с производительностью от 50 до 150 м³/ч, предпочтительно осевой или радиальный, рассчитанный на постоянную работу и низкий уровень шума.
Корпус вытяжки изготавливают из жаропрочного и химически стойкого пластика (например, ABS или ПВХ) либо из алюминиевого профиля. Для герметизации соединений рекомендуется использовать силиконовые уплотнители или монтажную пену, чтобы исключить утечки воздуха.
Фильтрующий элемент – ключевой компонент для очистки воздуха от мелких частиц и паров пластика. Лучше выбирать фильтры HEPA класса H13 или H14 для улавливания частиц размером от 0,3 микрона. В дополнение к HEPA можно установить угольный фильтр толщиной не менее 20 мм для адсорбции вредных летучих органических соединений (ЛОС).
Для подачи и отвода воздуха подойдут гибкие воздуховоды диаметром 80-100 мм из алюминия или армированного пластика с гладкой внутренней поверхностью, что снижает сопротивление потоку воздуха и шум.
Электропитание вытяжки должно обеспечивать стабильное напряжение 12 В или 24 В (в зависимости от модели вентилятора). Рекомендуется использовать блок питания с защитой от короткого замыкания и перегрузок. Для управления скоростью вентилятора можно добавить регулятор оборотов на основе широтно-импульсной модуляции (ШИМ).
Для монтажа необходимы крепежные элементы – винты из нержавеющей стали, металлические уголки и антивибрационные прокладки, уменьшающие передачу вибраций на корпус и рабочее место.
Сборка корпуса вытяжки с учетом размеров и особенностей принтера
Рекомендуется предусмотреть запас минимум 10–15 см с каждой стороны для свободной циркуляции воздуха и удобного доступа к принтеру при эксплуатации. Высота корпуса должна позволять полностью закрыть принтер, не ограничивая при этом движение печатающей головки.
Для создания жесткой конструкции лучше использовать листовые материалы с высокой прочностью: фанеру толщиной от 6 мм, алюминиевый профиль или пластик ABS/ПВХ не тоньше 5 мм. При этом рекомендуется применять сборку на шурупах или болтах для возможности демонтажа и корректировок.
Особое внимание стоит уделить организации вентиляционных каналов. В корпусе следует предусмотреть отверстия для входа и выхода воздуха, ориентируя их так, чтобы поток захватывал зону печати и эффективно удалял вредные пары и мелкие частицы. Рекомендуется устанавливать вентилятор с регулируемой скоростью для оптимального баланса между шумом и производительностью.
Для удобства обслуживания важно обеспечить съемные панели или дверцы с магнитными или защёлками, позволяющие быстро получить доступ к принтеру без полной разборки корпуса.
Если принтер имеет встроенную систему освещения или дисплей, корпус следует проектировать с прозрачными вставками из оргстекла или поликарбоната толщиной не менее 3 мм, сохраняя при этом герметичность корпуса.
Учитывая возможный нагрев внутри корпуса, рекомендуется дополнительно предусмотреть места для установки термодатчиков и контроллеров температуры, чтобы избежать перегрева и обеспечить стабильную работу оборудования.
Установка вентилятора: мощность, расположение и крепление
Для эффективного удаления вредных паров и запахов от 3D-принтера рекомендуется использовать вентилятор с производительностью от 30 до 50 м³/ч. Слишком слабый вентилятор не обеспечит достаточный воздухообмен, слишком мощный – создаст лишний шум и перерасход электроэнергии.
Расположение вентилятора должно обеспечивать максимальный захват воздуха непосредственно из зоны экструзии или внутри корпуса принтера. Оптимально устанавливать вентилятор сбоку или сверху корпуса с направлением потока воздуха на выход из помещения.
Для крепления применяются металлические или пластиковые крепежи, позволяющие надежно зафиксировать вентилятор без вибраций. Желательно использовать антивибрационные прокладки из резины толщиной 2-3 мм между корпусом и вентилятором, чтобы снизить шум и вибрации.
При монтаже учитывайте доступ к электропитанию: обычно вентиляторы питаются от 12 В или 24 В постоянного тока, совместимого с блоком питания 3D-принтера. Подключение лучше выполнять через отдельный разъем с предохранителем для безопасности.
Не размещайте вентилятор так, чтобы поток воздуха шел напрямую на электронику или движущиеся части принтера – это может привести к охлаждению или загрязнению. Лучше направлять воздух наружу через специально подготовленные отверстия или фильтры.
Подключение и организация электропитания вытяжного устройства
Для стабильной работы вытяжного вентилятора необходимо обеспечить надежное электропитание с соответствующими параметрами. В большинстве случаев используется напряжение 220 В переменного тока, реже – 12 В постоянного тока при применении низковольтных вентиляторов.
Перед подключением обязательно проверьте технические характеристики вентилятора: потребляемую мощность и рабочее напряжение. От этого зависит выбор кабеля и предохранителей. Для устройств мощностью до 50 Вт достаточно провода с сечением 0,5–0,75 мм², для более мощных – от 1 мм² и выше.
Рекомендуется подключать вытяжку через отдельный автоматический выключатель или предохранитель с номиналом, соответствующим потребляемому току вентилятора с запасом 20–30%. Это предотвратит перегрузки и короткие замыкания.
Для управления вентилятором оптимально использовать отдельный выключатель, установленный рядом с рабочим местом. В более продвинутых схемах возможна интеграция с контроллерами температуры или влажности для автоматического включения и выключения.
В случае использования вентиляторов на постоянном токе (12 В) питание организуют через блок питания с необходимыми параметрами выходного тока и напряжения. При этом кабели выбирают с учетом длины и токовой нагрузки, чтобы избежать падения напряжения.
Особое внимание уделите качеству соединений. Все контакты должны быть зачищены и надежно зажаты клеммами или пайкой. Для защиты от влаги и пыли используйте термоусадочные трубки или изоляционную ленту.
Если вытяжка устанавливается в помещении с повышенной влажностью, рекомендуется применять влагозащищенные разъемы и кабели с соответствующей маркировкой.
Для дополнительной безопасности можно установить устройство защитного отключения (УЗО), которое отключит питание при возникновении утечки тока.
Монтаж угольного фильтра для очистки воздуха от запахов и паров
Для эффективной очистки воздуха от запахов и паров, выделяющихся при 3D-печати, угольный фильтр необходимо устанавливать непосредственно в вытяжную систему. Рекомендуется выбирать фильтры с активированным углем высокой плотности для максимальной адсорбции вредных веществ.
Последовательность монтажа:
- Определите место установки фильтра – обычно он монтируется за вентилятором вытяжки или в корпусе вытяжного устройства.
- Подберите фильтр по размеру, чтобы он плотно входил в корпус без люфтов и зазоров.
- Обеспечьте герметичность соединений, используя резиновые уплотнители или монтажную ленту, чтобы исключить обход воздуха без фильтрации.
- При использовании сменных картриджей предусмотрите удобный доступ для замены – оптимально расположить фильтр в съемном отсеке или с быстросъемным креплением.
- Проверьте направление потока воздуха и убедитесь, что фильтр установлен правильно – активированный уголь эффективен только при прохождении воздуха в одном направлении.
Рекомендации по эксплуатации:
- Регулярно контролируйте степень загрязнения фильтра – с увеличением времени работы эффективность снижается.
- Меняйте угольный фильтр не реже одного раза в 3-6 месяцев в зависимости от интенсивности печати и типа используемых материалов.
- Для усиления очистки допускается последовательное использование нескольких фильтров или комбинирование с HEPA-фильтром.
Правильный монтаж угольного фильтра обеспечит значительное снижение неприятных запахов и токсичных паров в рабочем помещении, сохраняя безопасность и комфорт при 3D-печати.

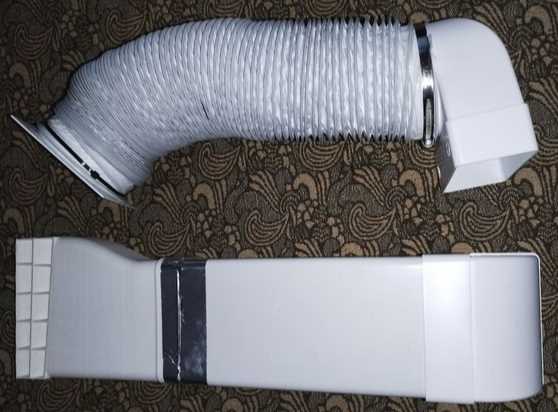

Обеспечение герметичности и правильной циркуляции воздуха
Герметичность корпуса вытяжки критична для эффективного удаления вредных запахов и паров. Для уплотнения швов и стыков применяйте силиконовый герметик или уплотнительные ленты с высокой стойкостью к температуре и химическим воздействиям.
Особое внимание уделите стыкам между корпусом и местом установки вентилятора, а также соединению с угольным фильтром. Все отверстия, не задействованные для воздуховодов, должны быть закрыты герметично, чтобы избежать подсоса воздуха и снижения эффективности вытяжки.
- Используйте уплотнительные прокладки из пористого материала толщиной не менее 5 мм.
- Проверяйте герметичность с помощью мыльного раствора: при нанесении на стыки не должно появляться пузырьков.
Правильная циркуляция воздуха обеспечивается грамотным размещением вентилятора и воздуховодов. Вентилятор должен создавать направленный поток воздуха от зоны печати к фильтру или наружу.
- Расположите вентилятор как можно ближе к выходу воздуха из корпуса, чтобы минимизировать сопротивление потоку.
- Обеспечьте минимальные изгибы и сужения в воздуховодах – каждый поворот снижает давление и производительность.
- Диаметр воздуховода должен соответствовать мощности вентилятора, например, для вентилятора мощностью 100 м³/ч рекомендуют использовать воздуховод диаметром не менее 100 мм.
Регулярно проверяйте поток воздуха с помощью анемометра или простой полоски бумаги: она должна стабильно отклоняться в сторону вытяжки, что подтверждает правильное направление и силу воздушного потока.
Для предотвращения обратного попадания запахов и пыли устанавливайте обратные клапаны или створчатые заслонки, особенно если вытяжка подключена к общей вентиляционной системе.
Проверка работы вытяжки и настройка оптимального режима вентиляции
Для проверки эффективности вытяжки измерьте скорость потока воздуха на выходе с помощью анемометра. Минимальный показатель должен составлять не менее 3 м/с для обеспечения качественной вентиляции при печати с PLA и ABS. При меньших значениях потребуется увеличить мощность вентилятора или оптимизировать конструкцию воздуховодов.
Контролируйте уровень шума: допустимый диапазон – до 50 дБ на расстоянии 1 метра. При превышении шума проверьте балансировку лопастей и качество крепления вентилятора, чтобы избежать вибраций и излишних колебаний.
Настройка режима вентиляции достигается установкой регулятора мощности или широтно-импульсного модулятора (ШИМ). Оптимальное значение вентиляции – 60-80% от максимальной мощности при печати PLA, чтобы эффективно отводить пары без создания сильного воздушного потока, способного охлаждать рабочую зону.
При работе с материалами, выделяющими более токсичные испарения (ABS, PETG), рекомендуем увеличить интенсивность вентиляции до 100%, обеспечив при этом шумоизоляцию вытяжного канала для снижения дискомфорта.
Проверяйте герметичность корпуса и соединений: даже небольшие утечки снижают эффективность вентиляции. Для этого используйте дымовые тестеры или зажженную спичку – направление и скорость движения пламени укажут на наличие подсосов воздуха.
Регулярно очищайте фильтры и проверяйте состояние вентилятора не реже одного раза в месяц, чтобы избежать снижения производительности и возможного перегрева оборудования.
