Штатная магнитола Toyota Prado 120 крепится в центральной части консоли четырьмя болтами, доступ к которым частично перекрыт облицовкой панели. Демонтаж требует аккуратности и пошагового выполнения, чтобы не повредить пластиковые элементы и соединения. Без понимания расположения защёлок и винтов высок риск оставить следы вскрытия или сломать крепления.
Перед началом работ необходимо обесточить автомобиль, отключив минусовую клемму аккумулятора. Это исключает короткое замыкание при снятии разъёмов питания и антенны. Понадобятся пластиковые лопатки для снятия обшивки, крестовая отвёртка и, желательно, магнитный держатель для винтов.
Ключевым моментом является аккуратное снятие декоративной рамки панели управления климатом. За ней скрываются винты, фиксирующие магнитолу. Далее следует осторожно извлечь сам блок, потянув его на себя и отсоединив все фишки: питание, антенна, аудиокабели. Запомнить или сфотографировать схему подключения будет полезно для последующей установки.
Подготовка инструментов и отключение питания бортовой сети
Перед началом демонтажа магнитолы на Toyota Prado 120 необходимо подготовить минимальный комплект инструментов. Потребуются: пластиковые лопатки для снятия облицовки, крестовая отвёртка, ключ на 10 мм и мягкая ткань для защиты элементов интерьера от царапин. Использование металлических предметов без защиты может привести к повреждению панели, поэтому предпочтение стоит отдать специализированному демонтажному инструменту из полимера.
Отключение питания – обязательный шаг для исключения короткого замыкания и сброса ошибок по CAN-шине. Сначала необходимо открыть капот и с помощью ключа на 10 мм отсоединить минусовую клемму аккумулятора. Открутите гайку, аккуратно сдвиньте клемму в сторону и зафиксируйте её так, чтобы она не касалась клеммной площадки. Проверка отсутствия остаточного напряжения в цепи может быть выполнена мультиметром.
После отключения питания следует подождать не менее 2–3 минут для полной деактивации всех модулей системы, включая блок мультимедиа и блок управления SRS. Это особенно важно в случае, если штатная магнитола интегрирована с навигацией или имеет выход на камеру заднего вида – данные устройства также запитываются от общей электросети автомобиля и требуют полной разгрузки по питанию перед вмешательством.
Снятие декоративной панели центральной консоли
Для демонтажа декоративной панели потребуется пластиковый съемник или медиатор. Использование металлических инструментов недопустимо из-за риска повреждения поверхности.
Начинать следует с нижней части панели – рядом с нишей под климат-контроль или прикуривателем. Осторожно вставьте инструмент между панелью и корпусом консоли, затем равномерно подденьте и освободите нижние фиксаторы.
После отсоединения нижней части продолжайте движение вверх, поочерёдно освобождая защёлки по бокам. Усилие должно быть умеренным – избыточное давление может привести к поломке креплений. В районе воздуховодов фиксаторы более тугие, поэтому потребуется аккуратность и поддержка другой рукой.
Когда панель полностью освобождена, её необходимо плавно отвести на себя. Если присутствуют соединительные шлейфы (например, подсветка кнопок или аварийной сигнализации), не тяните панель – сначала отсоедините разъёмы, нажав на фиксатор каждой фишки.
После снятия панели можно переходить к отвинчиванию крепёжных винтов магнитолы. Панель рекомендуется положить на мягкую поверхность, чтобы избежать появления царапин.
Доступ к креплениям штатной магнитолы
После снятия декоративной панели становится видна рамка, фиксирующая магнитолу в гнезде. Штатная магнитола на Prado 120 крепится четырьмя винтами с головкой под крестовую отвертку. Они расположены по углам монтажной рамки: два сверху и два снизу.
Для доступа к верхним винтам потребуется короткая отвертка или насадка с трещоткой, так как расстояние до приборной панели ограничено. Нижние винты откручиваются проще – они расположены ближе к центральному тоннелю и ничем не перекрыты.
После извлечения винтов магнитолу можно слегка потянуть на себя. Делать это нужно аккуратно, чтобы не повредить подключённые сзади разъёмы. Перед полным извлечением желательно заранее освободить проводку, отключив крепления жгутов и антенный кабель.
Если используются фиксирующие скобы или направляющие, удерживающие магнитолу внутри шахты, их нужно отжать при помощи тонкой пластиковой лопатки или плоской отвертки. Давление следует прикладывать только в местах, указанных в заводской инструкции, чтобы не повредить направляющие или корпус.
Откручивание монтажных винтов и извлечение устройства
После получения доступа к креплениям, следует аккуратно выкрутить монтажные винты, фиксирующие магнитолу в панели. В модели Prado 120, как правило, используется четыре винта с головкой под крестовую отвертку, расположенные по углам монтажной рамки.
- Открутите верхние винты, удерживая корпус магнитолы, чтобы избежать её смещения внутрь консоли.
- Перейдите к нижним винтам, доступ к которым может быть ограничен элементами панели – используйте длинную отвертку с магнитным наконечником.
- Извлекайте винты по одному и укладывайте их в отдельный контейнер, чтобы исключить потерю.
Когда винты удалены, медленно вытяните магнитолу на себя, удерживая её двумя руками с боков. При сопротивлении не применяйте силу – вероятна фиксация дополнительными защёлками или уплотнителями. В этом случае аккуратно покачайте устройство влево-вправо, освобождая его из направляющих.
По мере извлечения откройте доступ к задней части магнитолы. Отключите разъёмы питания, антенны и проводов акустической системы. Для этого:
- Нажмите на фиксатор каждого разъёма перед отсоединением.
- Не тяните за провода – только за корпус разъёма.
- При необходимости предварительно сфотографируйте подключение для последующей сборки.
После отсоединения всех кабелей устройство можно полностью вынуть из посадочного места. Храните его в сухом месте, исключая механическое воздействие.

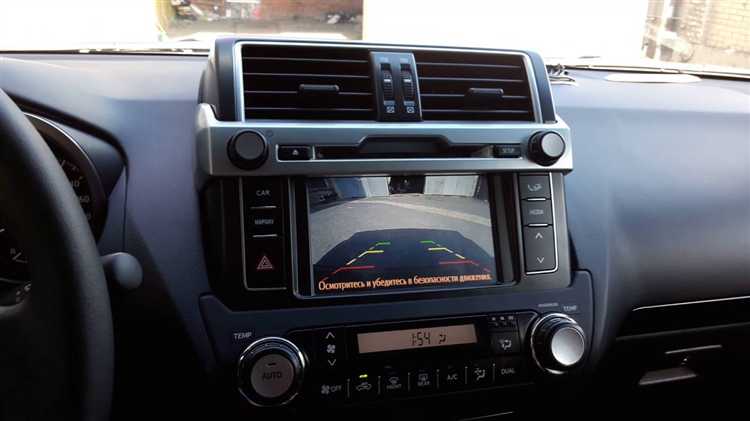

Отсоединение разъёмов питания и антенны
После извлечения магнитолы из посадочного места необходимо отключить все подключённые к ней разъёмы. Сначала обращаем внимание на разъёмы питания и интерфейсные шлейфы. Они фиксируются защёлками, которые нужно аккуратно отжать плоской пластиковой лопаткой или пальцем. Не допускайте перекоса при извлечении – разъёмы должны выходить строго по направлению своей оси.
На большинстве моделей Prado 120 используется стандартный 20-пиновый разъём питания, а также отдельные коннекторы для управления мультирулём и внешними усилителями. Все они имеют уникальные посадочные гнёзда, исключающие ошибочное подключение.
Антенный кабель подключается через коаксиальный штекер с металлической фиксацией. При отсоединении потяните за сам штекер, не за кабель – это предотвращает повреждение центрального контакта. Если используется навигационный блок или ТВ-тюнер, отсоедините и их коаксиальные провода, запомнив расположение каждого.
Для удобства рекомендуется предварительно сфотографировать подключение всех разъёмов – это упростит обратную установку. Избегайте соприкосновения открытых контактов с металлическими элементами салона до завершения работ.

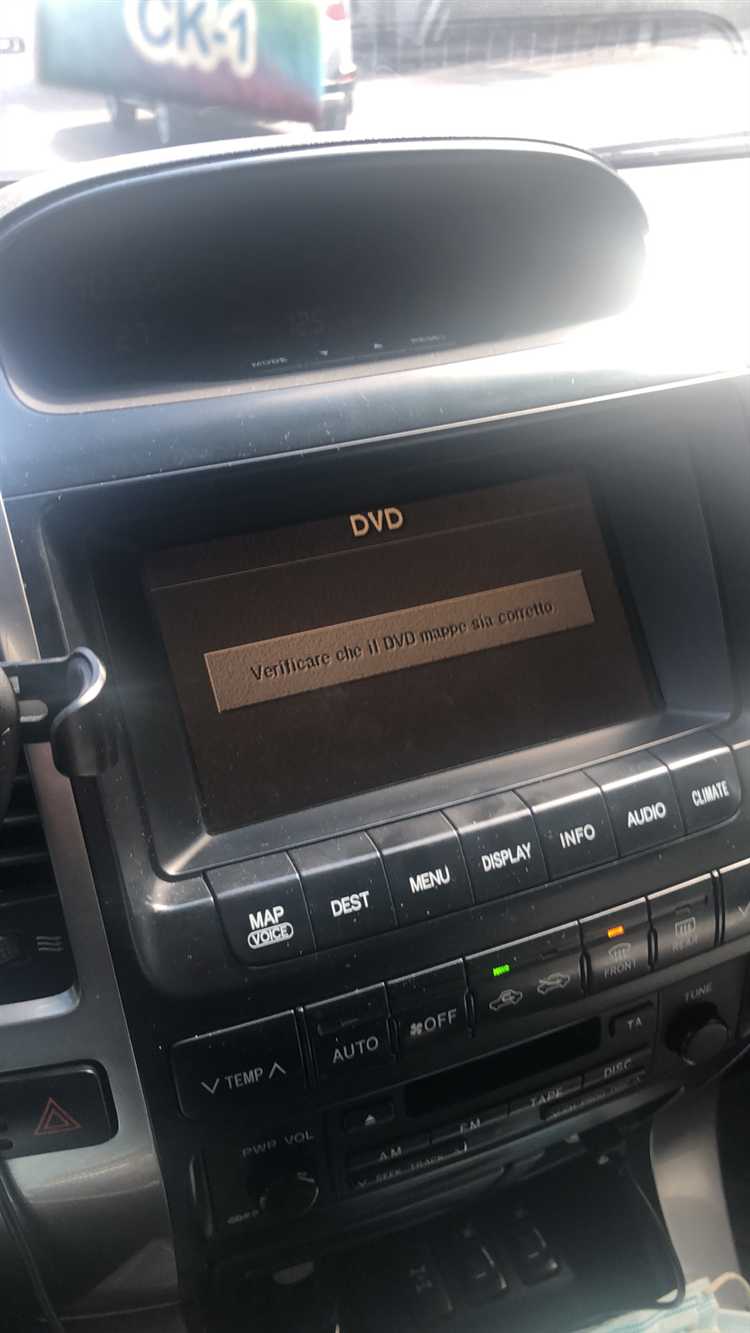

Проверка креплений и подготовка посадочного места
После извлечения магнитолы осмотрите монтажные крепления на наличие повреждений и деформаций. В Prado 120 штатные крепления выполнены из металла, часто фиксируются винтами М5 с торцевой головкой. Проверьте затяжку всех винтов и целостность резьбы, чтобы избежать люфта при обратной установке.
Особое внимание уделите крепежным скобам и направляющим. При наличии ржавчины или загрязнений удалите их щеткой с металлической щетиной и обработайте контактные поверхности антикоррозийным составом.
Перед монтажом нового устройства или повторной установкой убедитесь, что посадочное место очищено от пыли и остатков клея, которые могут помешать плотной фиксации. Используйте мягкую ветошь и изопропиловый спирт для очистки.
Если штатная рамка или монтажные элементы повреждены, замените их аналогами с идентичными размерами и посадочными отверстиями. Неправильные крепления приведут к вибрациям и нестабильной работе магнитолы.
Проверьте состояние пластиковых фиксаторов и клипс, удерживающих декоративные панели вокруг магнитолы. Поврежденные элементы замените, чтобы избежать скрипов и зазоров после установки.
Для удобства дальнейшей установки зафиксируйте разъемы проводки в заранее определенных местах с помощью стяжек, чтобы исключить их случайное смещение или повреждение.
Вопрос-ответ:
Какие инструменты понадобятся для снятия магнитолы на Toyota Prado 120?
Для работы потребуются крестовая отвертка, плоская пластиковая лопатка или монтажная лопатка для снятия панели, а также набор ключей или торцевой головки на 10 мм для откручивания крепежных болтов. Дополнительно может понадобиться небольшая тряпка или салфетка, чтобы не повредить облицовку салона при демонтаже.
Как отключить питание перед началом демонтажа магнитолы, чтобы избежать короткого замыкания?
Перед началом работы необходимо отключить питание автомобиля, сняв клемму «минус» с аккумулятора. Это предотвратит случайное короткое замыкание и обеспечит безопасность при отсоединении разъемов питания магнитолы и других электрических соединений.
Как получить доступ к креплениям магнитолы на Toyota Prado 120?
Сначала необходимо аккуратно снять декоративную панель центральной консоли, используя пластиковую лопаточку, чтобы не повредить крепления и пластик. После этого откроется доступ к винтам, которые фиксируют магнитолу в посадочном месте. Важно соблюдать осторожность, чтобы не сломать защелки панели и не поцарапать поверхность.
Какие разъемы нужно отсоединить при снятии магнитолы и как это правильно сделать?
Магнитола подключена к нескольким разъемам: питание (обычно основной большой разъем), разъем антенны и дополнительные разъемы для управления кнопками на руле или USB. Для отсоединения нужно аккуратно нажать на фиксатор разъема и плавно потянуть его, избегая рывков и повреждений проводов. Перед этим убедитесь, что питание отключено.
Что делать, если магнитола не вынимается после откручивания винтов?
Возможно, устройство дополнительно зафиксировано защелками или металлическими скобами. Проверьте, не осталось ли скрытых крепежей, и аккуратно попробуйте поддеть магнитолу с помощью пластиковой лопатки по краям, чтобы освободить защелки. Никогда не применяйте чрезмерную силу — это может повредить корпус или консоль. Если доступ затруднен, лучше проверить руководство по ремонту или обратиться к специалисту.
