Снятие отопителя на ГАЗ 3102 требует пошагового подхода и подготовки к работе с элементами системы вентиляции и охлаждения. Конструкция отопителя у этой модели включает корпус, радиатор, вентилятор и систему воздуховодов, расположенных под панелью приборов. Перед началом разборки важно слить охлаждающую жидкость из системы, чтобы избежать проливов и загрязнения салона.
Доступ к отопителю ограничен внутренними панелями передней части салона, поэтому первым этапом будет демонтаж бардачка и облицовки центральной консоли. После этого необходимо отключить электропитание вентилятора и освободить патрубки радиатора в моторном отсеке. Обе трубки крепятся хомутами, и для их снятия потребуется плоская отвертка или ключ на 7 мм. Снятие хомутов следует выполнять аккуратно, чтобы не повредить пластиковые штуцеры радиатора.
Для полного демонтажа отопителя также потребуется отсоединить крепления корпуса к кузову – болты располагаются с внутренней стороны перегородки моторного отсека. Часть винтов доступна только после снятия воздуховодов и панели управления заслонками. Корпус отопителя следует вынимать без резких движений, чтобы не повредить старый пластик и электропроводку, расположенную рядом.
С учетом возраста автомобиля и возможного износа прокладок, желательно заранее подготовить новые уплотнители, хомуты и, при необходимости, радиатор отопителя. После снятия блока желательно очистить посадочное место от грязи и следов герметика. Это обеспечит корректную установку при обратной сборке и исключит протечки охлаждающей жидкости в салон.
Как подготовить автомобиль к снятию отопителя

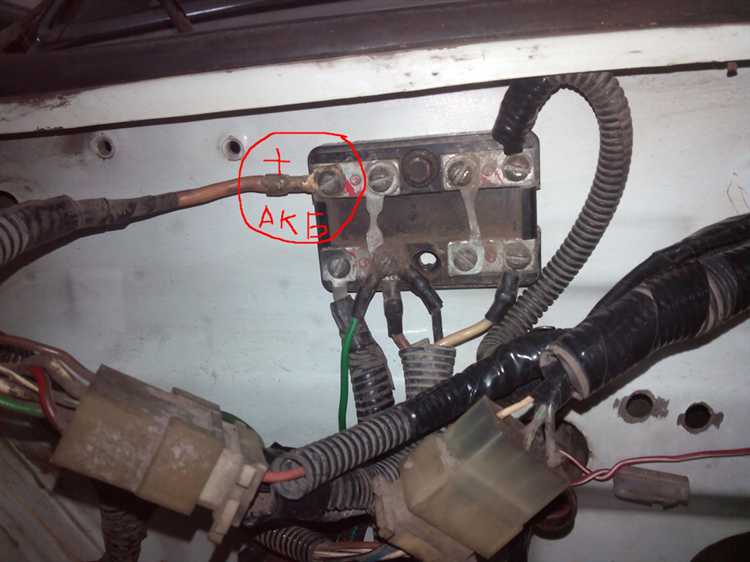

Перед началом работ необходимо обесточить бортовую сеть. Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже электрических компонентов отопителя.
Слейте охлаждающую жидкость из системы. Для этого откройте кран радиатора и сливную пробку на блоке цилиндров. Обязательно дождитесь полного стекания жидкости, чтобы избежать подтеков в салоне при отсоединении патрубков отопителя.
Освободите доступ к моторному отсеку со стороны перегородки. Снимите аккумулятор, воздушный фильтр и при необходимости корпус вентилятора отопителя. Эти элементы мешают доступу к шлангам и креплениям отопителя.
В салоне автомобиля выполните разборку нижней части панели приборов. Для этого:
- Снимите коврики и шумоизоляцию в районе центрального тоннеля.
- Открутите и уберите пластиковые накладки и кожухи под рулевой колонкой и на центральной консоли.
- При наличии, отсоедините тяги управления заслонками и электропроводку с фишками подключения вентилятора и датчиков.
Подготовьте ёмкость для сбора остаточной жидкости, набор ключей (включая торцевые головки 10, 12, 13 мм), крестовую и плоскую отвертки, пассатижи, а также тряпки для удаления пролитого тосола. Рекомендуется также иметь под рукой запасные хомуты и герметик для последующей установки.
Проверьте свободный доступ ко всем точкам крепления отопителя – как в салоне, так и под капотом. После выполнения всех перечисленных шагов можно переходить к непосредственному демонтажу узла.
Какие инструменты потребуются для демонтажа отопителя
Для снятия отопителя на ГАЗ 3102 потребуется стандартный набор ручного инструмента, а также некоторые специфические приспособления, упрощающие доступ к труднодоступным креплениям. Основное внимание следует уделить состоянию резьбовых соединений и проводке, чтобы избежать повреждений при демонтаже.
Обязателен набор комбинированных ключей и головок с трещоткой – размеры 8, 10, 12 и 13 мм. Большинство креплений корпуса отопителя и патрубков выполнены именно под эти размеры. Удобнее использовать удлинители и карданные шарниры для доступа под панелью приборов.
Потребуется плоская и крестовая отвертки. Плоская используется для поддевания защёлок и пластиковых накладок, крестовая – для саморезов крепления кожуха вентилятора и воздуховодов. Желательно наличие отвертки с короткой ручкой – под торпедой пространства мало.
Для отсоединения патрубков системы охлаждения потребуется пассатижи или специальные съемники хомутов. Важно заранее подготовить ёмкость для слива охлаждающей жидкости объемом не менее 5 литров.
Также пригодятся: нож для зачистки изоляции, тестер или контрольная лампа для проверки питания вентилятора, фонарь на головное крепление для работы в подкапотном пространстве и под торпедой.
При сильной коррозии болтов возможно потребуется проникающая смазка, например WD-40, и небольшой молоток с зубилом для аккуратного сбивания закисших креплений. При работе с пластиком используйте пластиковую лопатку или медиатор, чтобы избежать повреждений.
Как безопасно отключить аккумулятор и слить охлаждающую жидкость
Для слива охлаждающей жидкости дождитесь полного остывания двигателя. Откройте крышку расширительного бачка, чтобы снять избыточное давление. Установите подходящую ёмкость (не менее 10 литров) под радиатор. Сливной кран радиатора расположен в нижней части левого бачка. Поверните его против часовой стрелки, используя пассатижи, если он затянут. После слива жидкости из радиатора, переходите к сливу из блока цилиндров.
На двигателе ЗМЗ-402 сливная пробка блока находится на правой стороне, чуть ниже выпускного коллектора. Открутите её ключом на 22 мм. Остатки жидкости могут быть горячими или содержать накипь, поэтому работайте в перчатках и избегайте попадания на кожу. После полного слива жидкости закрутите обе пробки обратно, если не планируется полная промывка системы.
Убедитесь, что под автомобилем не осталось пролитой жидкости. Сбор и утилизацию охлаждающей жидкости выполняйте с соблюдением местных экологических норм.
Как снять бардачок и другие элементы облицовки
Для демонтажа бардачка на ГАЗ 3102 потребуется крестовая отвертка. Откройте крышку бардачка и выкрутите винты, фиксирующие нижнюю часть корпуса к панели. Обычно их три – два по бокам и один в центре. После этого потяните бардачок на себя, слегка покачивая, чтобы освободить фиксаторы. Отсоедините провода подсветки, если она установлена.
Далее снимите правую накладку центральной консоли. Она крепится на нескольких саморезах и защелках. Винты находятся внизу и по бокам. Сначала выкрутите их, затем аккуратно подденьте край панели пластиковым съемником, чтобы не повредить облицовку. Двигайтесь по периметру, отсоединяя защелки поочередно.
Для доступа к креплениям отопителя также потребуется снять нижнюю часть торпеды со стороны пассажира. Она удерживается двумя винтами снизу и фиксатором в центральной части. После откручивания креплений потяните панель вниз и на себя.
Если в автомобиле установлена дополнительная шумоизоляция или нештатные накладки, их необходимо удалить перед началом работ. Это обеспечит доступ к скрытым винтам и упростит дальнейший демонтаж отопителя.
Как отсоединить воздуховоды и тросы управления отопителем
Сначала необходимо снять центральную облицовку панели приборов и обеспечить доступ к воздуховодам. Воздуховоды крепятся на пластиковых защёлках или саморезах, в зависимости от года выпуска автомобиля. Используйте крестообразную отвертку или пластиковый съёмник, чтобы аккуратно отделить воздуховоды от корпуса отопителя и панели. Следите за целостностью уплотнителей – при повреждении потребуется замена.
Затем переходите к тросам управления заслонками отопителя. Всего на ГАЗ 3102 используется три троса: регулировка температуры, направления потока и включение вентилятора. Все они подходят к блоку отопителя со стороны водителя и закреплены фиксирующими скобами или клипсами.
Открутите или аккуратно подденьте крепления тросов от рычагов заслонок. Не допускайте деформации проволоки тросов. Далее отсоедините оболочку каждого троса от держателей на корпусе отопителя, сдвигая её в сторону. Если тросы закисшие или плохо двигаются – проверьте на предмет изломов и замените при необходимости.
Совет: перед демонтажем сфотографируйте схему подключения тросов, чтобы упростить обратную установку. Также полезно промаркировать каждый трос с помощью малярного скотча и маркера.
Как отсоединить патрубки системы охлаждения от радиатора печки
Перед отсоединением патрубков необходимо слить охлаждающую жидкость из системы, чтобы избежать протечек и ожогов. Для этого откройте сливной кран на радиаторе двигателя или снизу блока двигателя и аккуратно соберите жидкость в подготовленную ёмкость.
После слива жидкости найдите патрубки, подсоединённые к радиатору отопителя в моторном щите со стороны салона. Обычно это два резиновых шланга, закреплённых хомутами.
Используйте пассатижи или плоскую отвёртку для ослабления хомутов. Важно равномерно ослаблять хомуты, чтобы не повредить шланги. Если хомуты винтовые, вращайте винт против часовой стрелки до полного ослабления.
После ослабления хомутов аккуратно сдвиньте патрубки с патрубков радиатора. Если патрубки прочно сидят, слегка покрутите их взад-вперёд, чтобы разрушить уплотнение. Не применяйте чрезмерную силу, чтобы не повредить штуцеры радиатора.
При необходимости используйте технический спирт или жидкость WD-40 для облегчения снятия патрубков. Обязательно после снятия патрубков закройте отверстия, чтобы предотвратить попадание грязи и посторонних предметов в систему отопления.
Соблюдайте осторожность, чтобы не повредить резиновые патрубки, особенно если планируется их повторное использование. При наличии трещин или износа патрубки лучше заменить.

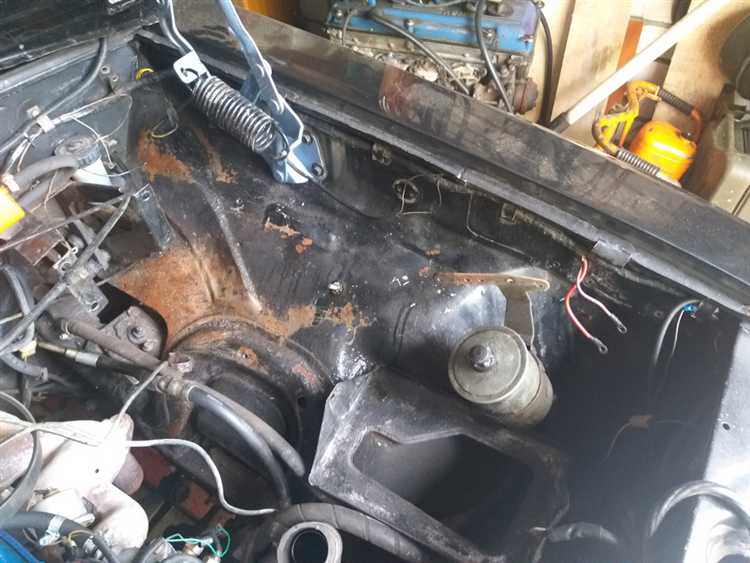

Как извлечь корпус отопителя из подкапотного пространства
Для начала убедитесь, что все патрубки системы охлаждения отсоединены, а охлаждающая жидкость слита. Снимите крепежные элементы корпуса отопителя – обычно это болты, расположенные с верхней и боковых сторон агрегата. Используйте ключи подходящего размера, чтобы избежать срыва резьбы.
Перед извлечением корпуса проверьте отсутствие подключённых тросов управления и электрических разъёмов. Отсоедините их аккуратно, чтобы не повредить фиксаторы и проводку.
Корпус отопителя обычно фиксируется в нише под капотом с помощью защёлок или направляющих. Осторожно переместите корпус в сторону, избегая зацепления за детали двигателя и проводку.
Для удобства извлечения можно слегка покачать корпус из стороны в сторону, освобождая его из посадочного места. Следите, чтобы не повредить пластиковые элементы и не деформировать корпус.
После полного освобождения аккуратно вынимайте отопитель наружу через верхнюю часть моторного отсека. В случае затруднений проверьте, не осталось ли незамеченных креплений или соединений.

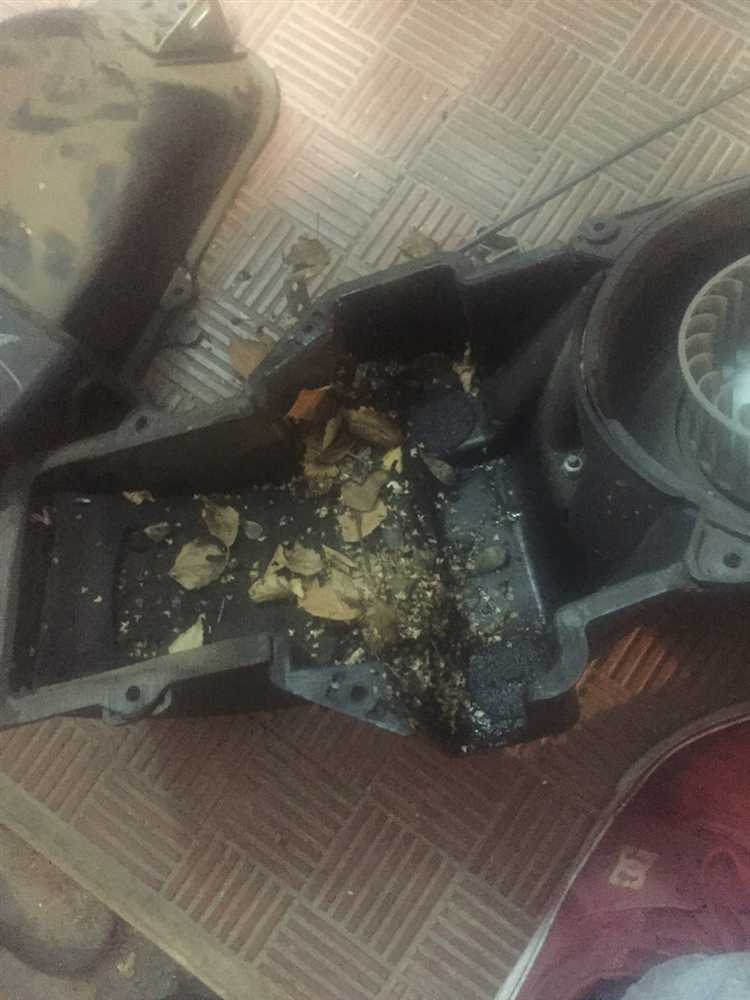

На что обратить внимание при осмотре снятого отопителя
Первым делом осмотрите корпус отопителя на наличие трещин и деформаций, особенно в местах крепления и стыков. Повреждения корпуса могут приводить к подтеканию охлаждающей жидкости и снижению эффективности работы.
Проверьте радиатор печки на наличие коррозии, засоров и следов протечек. Коррозийные очаги обычно видны в виде ржавчины или отложений на поверхности трубок и пластин. Засоренный радиатор снижает теплоотдачу и ухудшает циркуляцию антифриза.
- Обратите внимание на состояние патрубков и резиновых уплотнителей – они не должны быть растрескавшимися или слишком мягкими.
- Осмотрите места соединения на следы подтекания антифриза – это укажет на необходимость замены уплотнителей или прокладок.
Проверьте вентилятор отопителя: лопасти должны быть целыми, без деформаций, а вал свободно вращаться без заеданий и посторонних шумов.
Особое внимание уделите тросам управления заслонками. Они должны легко перемещаться, без заметного износа оболочки и следов ржавчины на металлических частях.
Осмотрите фильтр системы вентиляции и при необходимости очистите или замените его для улучшения воздушного потока.
Проверьте состояние электрических разъемов и контактов, если отопитель оснащён электроприводами. Окисление или повреждения контактов могут привести к отказу управления.
При обнаружении дефектов подготовьте план замены или ремонта, учитывая, что незначительные повреждения корпуса можно устранить герметиком, а радиатор с сильной коррозией требует замены.
Вопрос-ответ:
Какие инструменты понадобятся для снятия отопителя на ГАЗ 3102?
Для демонтажа отопителя потребуются: набор гаечных ключей (обычно на 8, 10, 13 мм), отвертки с разными насадками (крестовая и плоская), пассатижи, ёмкость для слива охлаждающей жидкости, а также ветошь для очистки и защиты рук. Иногда может понадобиться плоская монтажная лопатка для аккуратного отсоединения воздуховодов и крепежных элементов.
Как правильно слить охлаждающую жидкость перед снятием отопителя?
Охлаждающую жидкость сливают через сливной кран на радиаторе или с нижнего патрубка системы охлаждения двигателя. Перед этим стоит снять крышку расширительного бачка, чтобы облегчить процесс слива и предотвратить образование вакуума. Сливать охлаждающую жидкость следует в подготовленную ёмкость, чтобы избежать загрязнения и обеспечить возможность утилизации или повторного использования. После слива необходимо закрыть сливной кран и проверить отсутствие подтеканий.
Какие узлы и соединения необходимо отсоединить для извлечения корпуса отопителя?
Перед извлечением корпуса отопителя нужно отсоединить патрубки системы охлаждения, которые подсоединены к радиатору печки. Также требуется отсоединить воздуховоды, подводящие теплый воздух в салон, и тросы управления заслонками отопителя. Дополнительно стоит снять бардачок и элементы облицовки, мешающие доступу к отопителю. Важно аккуратно отсоединять все крепежные элементы и избегать повреждений уплотнителей.
Как проверить состояние отопителя после его снятия с автомобиля?
После извлечения отопителя рекомендуется внимательно осмотреть радиатор печки на предмет коррозии, засоров и повреждений трубок. Следует проверить состояние уплотнителей и корпуса на наличие трещин или деформаций. Вентилятор отопителя и заслонки нужно проверить на свободное вращение и отсутствие заеданий. При необходимости промыть радиатор и заменить поврежденные детали перед повторной установкой.
Какие ошибки чаще всего допускают при снятии отопителя на ГАЗ 3102 и как их избежать?
Одной из частых ошибок является недостаточный слив охлаждающей жидкости, что приводит к ее вытеканию при отсоединении патрубков. Для предотвращения стоит заранее подготовить емкость и тщательно слить всю жидкость. Еще одна ошибка — слишком резкое отсоединение воздуховодов и тросов, что может повредить крепления или пластиковые детали. Рекомендуется использовать подходящий инструмент и действовать аккуратно. Также иногда забывают отсоединить все крепежные болты корпуса отопителя, что усложняет его извлечение. Следует тщательно проверять наличие всех креплений перед попыткой вынимать отопитель.
Какие подготовительные действия нужно выполнить перед снятием отопителя на ГАЗ 3102?
Перед началом демонтажа отопителя необходимо отключить аккумулятор, чтобы исключить возможность короткого замыкания и защитить электрооборудование. Затем требуется слить охлаждающую жидкость из системы, чтобы избежать протечек при отсоединении патрубков радиатора печки. Также следует снять элементы облицовки и бардачок, которые могут мешать доступу к отопителю. Все эти меры помогут облегчить процесс снятия и снизить риск повреждений.
Как правильно отсоединить патрубки системы охлаждения от радиатора печки, чтобы не повредить шланги и соединения?
Для отсоединения патрубков сначала необходимо слить часть охлаждающей жидкости. Затем аккуратно ослабьте хомуты, удерживающие шланги на патрубках радиатора. Резкие рывки могут повредить шланги, поэтому лучше немного покрутить их вокруг оси, чтобы ослабить сцепление. Если шланг застарел и не сдвигается, можно аккуратно поддеть его плоской отверткой, стараясь не повредить патрубок. После снятия патрубков следует проверить их состояние и при необходимости заменить изношенные элементы.
