Сборка заднего колеса Стелс 200 требует точного соблюдения последовательности действий и внимательного подхода к каждой детали. Ключевым элементом является правильная установка спиц и обеспечение ровного натяжения, что гарантирует устойчивость и долговечность колеса.
Перед началом сборки необходимо проверить целостность всех компонентов: обода, втулки, спиц и ниппелей. Особое внимание стоит уделить втулке – она должна вращаться свободно, без люфтов и посторонних шумов.
Использование специализированных инструментов, таких как спицевой ключ и динамометр, помогает достичь оптимального натяжения спиц. Недостаточное или чрезмерное натяжение приведёт к деформации обода и ухудшению управляемости велосипеда.
Важным этапом является проверка биения колеса после сборки. При необходимости корректировка выполняется поочерёдным подтягиванием или ослаблением спиц для достижения ровного вращения без боковых и вертикальных отклонений.
Следуя этим рекомендациям, можно собрать заднее колесо Стелс 200, обеспечив его надёжность и безопасность при эксплуатации.
Подготовка инструмента и деталей для сборки заднего колеса
Для сборки заднего колеса велосипеда Стелс 200 потребуется набор инструментов и комплектующих, соответствующих модели и размеру колеса. В первую очередь убедитесь, что все детали и инструменты находятся в исправном состоянии.
- Спицы и ниппели. Количество спиц для заднего колеса Стелс 200 обычно составляет 28 или 32. Используйте спицы подходящей длины, которые соответствуют диаметру обода и ступицы.
- Обод. Обод должен соответствовать диаметру 26 дюймов и быть без деформаций и трещин.
- Ступица заднего колеса. Проверяйте наличие подшипников и целостность корпуса. При необходимости смазывайте подшипники перед сборкой.
- Ниппельный ключ. Используется для натяжения и регулировки спиц. Ключ должен подходить по размеру к ниппелям (обычно 13 мм).
- Крестовая отвертка или шестигранник. Требуются для крепления тормозных элементов и регулировки оси.
- Секундомер или линейка. Для проверки равномерности натяжения спиц и центрирования колеса.
- Гаечные ключи (обычно 15 мм). Используются для крепления оси и фиксирования гаек.
- Смазывающее средство. Рекомендуется применять легкую велосипедную смазку для резьбовых соединений и подшипников.
Перед началом сборки очистите все детали от грязи и ржавчины. Проверьте состояние резьбы на спицах и ниппелях, чтобы избежать повреждений при натяжении. Расположите инструмент и детали на рабочей поверхности с достаточным освещением и удобным доступом.

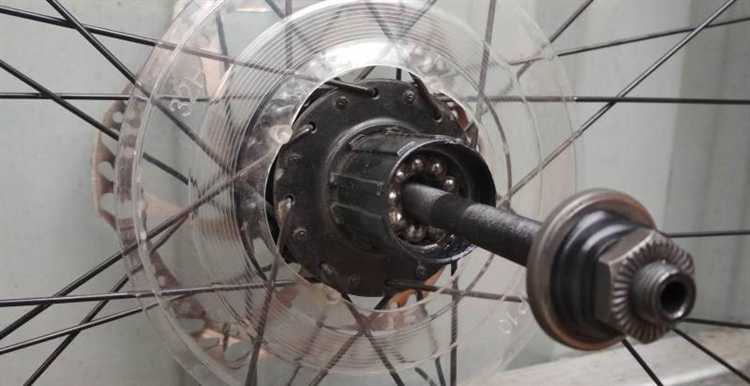

Последовательность установки втулки и спиц на обод
Перед началом работы убедитесь, что втулка соответствует модели Стелс 200 и спицы имеют правильную длину. Для этого измерьте диаметр втулки и расстояние до отверстий обода.
- Установите втулку на рабочем месте, закрепив её так, чтобы было удобно вставлять спицы.
- Начинайте с установки спиц, идущих от отверстий на одной стороне втулки к отверстиям обода через каждое третье отверстие. Обычно спицы вставляются через отверстия втулки в определённом направлении – чередуйте направление для правильного натяжения.
- Первую группу спиц вставляйте через втулку снаружи внутрь, а вторую – наоборот, чтобы обеспечить перекрестную структуру.
- После установки первой группы спиц переходите ко второй стороне втулки, соблюдая такой же принцип и количество перекрещиваний, характерных для заднего колеса Стелс 200 (обычно 3 перекреста).
- Вставьте спицы в отверстия обода и закрепите их предварительно гайками (ниппелями), оставляя небольшой запас для последующего натяжения.
- Проверьте равномерность установки по окружности, чтобы спицы не перекручивались и не создавали напряжения на втулку.
При правильной последовательности натяжения постепенно подтягивайте ниппели равномерно, контролируя центровку колеса и отсутствие люфта втулки.
Регулировка натяжения спиц и проверка центровки колеса
После установки всех спиц необходимо выровнять натяжение. Работа выполняется с использованием спицевого ключа, подходящего по размеру к ниппелям. Натяжение должно быть равномерным по окружности, с допустимым отклонением не более 10%. Проверку удобно проводить вручную, по звуку при легком постукивании металлическим предметом – равномерное натяжение даёт одинаковый тон. Перетянутые спицы вызывают резкий звон, ослабленные – глухой звук.
Регулировка начинается с устранения биений по радиусу. Для этого колесо устанавливается в велостанок или в раму велосипеда. Наблюдая за зазором между ободом и индикатором (например, неподвижно закреплённой отверткой), постепенно подтягивают или ослабляют пары спиц с противоположных сторон. Сильные отклонения устраняются малыми шагами – не более чем на четверть оборота ниппеля за один подход.
После устранения радиального биения выполняется центровка по оси. Обод должен находиться строго по центру между перьями рамы. При смещении влево или вправо равномерно подтягиваются спицы с одной стороны и ослабляются с противоположной. Движения симметричные, шаг – не более 1/8 оборота.
Когда радиальное и боковое биение устранено, производится проверка общей жёсткости. Колесо слегка прогибается вбок – оно должно пружинить равномерно, без заметных зон ослабления. В завершение проверяется посадка обода: при медленном вращении он не должен колебаться, а зазор между ним и индикатором должен быть постоянным по всей окружности.
Установка тормозного диска и проверка его положения
Перед установкой диска необходимо убедиться в чистоте посадочной поверхности на фланце втулки. Любые загрязнения или заусенцы могут вызвать биение при вращении. Для очистки используйте мягкую ткань и изопропиловый спирт.
Тормозной диск крепится к фланцу с помощью болтов под шестигранник, как правило, с резьбой M5. Установку начинайте с равномерной фиксации всех болтов по кругу от руки. Затем затяните их по диагонали (звёздочкой), используя динамометрический ключ с моментом 4–6 Н·м. Это предотвращает деформацию диска и перекосы при торможении.
После монтажа проверяется соосность диска относительно тормозного калипера. При наличии даже небольшого бокового биения – визуально заметного люфта при вращении – диск нужно скорректировать. Допустимое отклонение не должно превышать 0,2 мм. Биение устраняется вручную легким подгибанием в нужную сторону с помощью специальных выправителей или, в крайнем случае, плоскогубцев с защитными губками.
Затем установите колесо в дропауты и зафиксируйте. Прокрутите колесо и проверьте зазор между колодками и диском. Диск не должен задевать тормозные колодки. Если зазор отсутствует с одной стороны, ослабьте крепление калипера и отцентруйте его заново.
Окончательная проверка проводится после нескольких нажатий на тормозную ручку. Если диск остаётся ровным и не задевает – установка завершена корректно.

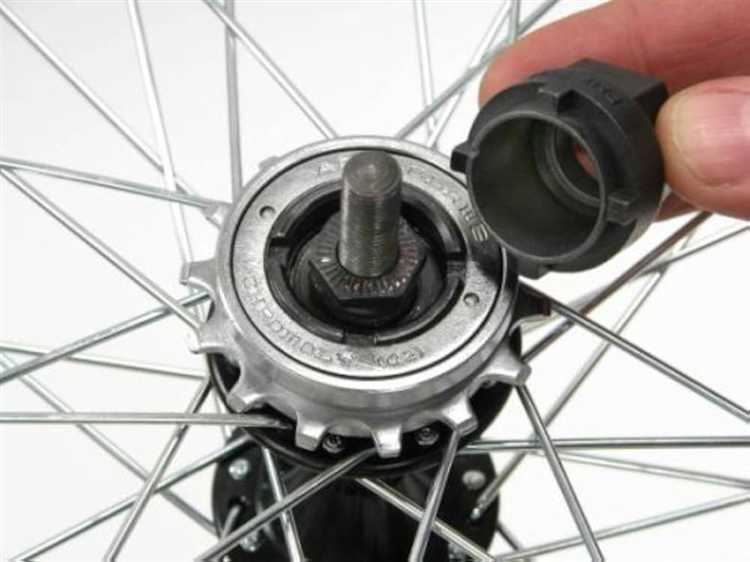

Монтаж кассеты и правильная фиксация трещотки
Перед установкой кассеты необходимо убедиться в чистоте резьбовой части втулки и отсутствии повреждений. Если используется трещотка, проверьте, что посадочная резьба втулки соответствует типу установленной трещотки (стандарт BSA 1.375″x24TPI).
Для монтажа трещотки накрутите её по часовой стрелке вручную до упора. Не применяйте инструмент до момента, пока резьба не схватится. После ручной фиксации окончательно затяните трещотку, удерживая корпус кассеты специальным съемником и фиксируя его с помощью разводного ключа. Усилие при затяжке – около 40 Н·м.
Если устанавливается кассета с шлицами (стандарт HG), наденьте её на барабан свободного хода, выровняв направляющий шлиц. Зубья кассеты должны точно совпадать с выступами барабана. После установки всех звезд закрепите кассету фиксирующим кольцом с помощью специального съемника. Рекомендуемое усилие затяжки – 40 Н·м.
После монтажа прокрутите звездочки назад, чтобы убедиться в отсутствии люфта и правильной посадке. Проверьте свободный ход трещотки или трещоточного механизма на барабане: он должен быть равномерным, без провалов или подклиниваний.
Если после фиксации чувствуется люфт, проверьте отсутствие загрязнений или износа шлицев барабана и звезд кассеты. Повторная установка допускается только после устранения дефектов. Не допускается использование фиксирующих кольца с поврежденной резьбой или стертыми шлицами.
Установка колеса на велосипед и проверка работы тормозов
Перед установкой убедитесь, что ось заднего колеса полностью входит в пазы дропаутов рамы. Зажимной механизм (эксцентрик или гайки) должен быть заранее подготовлен: эксцентрик – ослаблен, а гайки – навинчены до середины резьбы.
Вставьте колесо так, чтобы кассета (или трещотка) оказалась со стороны цепи. Совместите цепь с нужной звездой и аккуратно установите ось во внутренние пазы рамы. Убедитесь, что колесо расположено строго по центру, а тормозной диск (если он есть) попадает между тормозными колодками.
Затяните эксцентрик с достаточным усилием – рычаг должен фиксироваться с усилием, но без чрезмерной силы. При использовании гаек применяйте гаечный ключ, избегая перекоса оси. После фиксации покрутите колесо и убедитесь в его свободном вращении без биений.
Если используются дисковые тормоза, нажмите рычаг тормоза несколько раз, чтобы колодки легли на диск. Проверьте, чтобы диск не касался колодок в свободном положении. При необходимости откорректируйте положение калипера или отцентруйте диск.
Для ободных тормозов проверьте, чтобы колодки располагались симметрично относительно обода, не касались его при свободном вращении и срабатывали одновременно. При перекосе колодок выполните регулировку пружин натяжения на каждом плече тормоза.
Проверьте тормозной рычаг: ход должен быть плавным, без провалов. После полной установки сделайте пробное торможение – накатитесь и затормозите. Колесо должно останавливаться равномерно, без рывков и заеданий. Если тормоз реагирует слабо – проверьте натяжение троса или положение колодок.
Вопрос-ответ:
Какой порядок установки спиц на заднее колесо велосипеда Стелс 200 и есть ли разница между спицами по длине?
При сборке заднего колеса Стелс 200 важно соблюдать правильную схему плетения спиц. Обычно используется трёхкрестовое переплетение: каждая спица пересекает три другие. Начинают с установки ведущих спиц на стороне кассеты, так как они передают крутящий момент. После этого вставляют оставшиеся спицы с противоположной стороны. Если втулка асимметричная, спицы с одной стороны действительно могут отличаться по длине — это необходимо для сохранения центровки колеса. Перед началом сборки стоит уточнить точную длину спиц, подходящую для конкретной модели обода и втулки, воспользовавшись калькулятором расчёта спиц.
