Велосипеды с литыми дисками отличаются отсутствием классических спиц, что напрямую влияет на выбор места и способа крепления датчика велокомпьютера. В отличие от традиционных конструкций, здесь отсутствует пространство между спицами, что требует продуманного подхода при монтаже магнитного элемента и самого сенсора.
Для установки велокомпьютера на такие модели оптимально использовать магнит с креплением на обод или интегрировать его в одну из щелей литья, если таковые имеются. Особое внимание необходимо уделить выбору формы и радиуса колеса, поскольку литые диски часто имеют нестандартные профили, которые могут повлиять на точность считывания сигнала.
Важно заранее определить расстояние между датчиком и магнитом – оно должно составлять не более 3–5 мм для стабильной передачи импульсов. В случае превышения этого значения потребуется либо модифицировать крепление, либо использовать универсальный выносной датчик, способный адаптироваться к сложной геометрии обода.
Кроме технических нюансов, стоит учитывать и проводку: при внутренней прокладке троса на раме из литого алюминия или магниевого сплава необходимо исключить контакт с острыми кромками и использовать термоусадочную защиту. Это особенно актуально при установке проводных моделей, чувствительных к механическим повреждениям и вибрациям.
Выбор совместимого велокомпьютера для литых колес
Литые диски велосипеда ограничивают варианты установки датчиков и магнитов, поэтому выбор велокомпьютера требует учета особенностей конструкции. В первую очередь необходимо отказаться от моделей, которые требуют монтажа стандартного магнитного сенсора на спицы – при отсутствии традиционных спиц закрепить магнит невозможно без дополнительных адаптеров или модификаций.
Оптимальным вариантом являются велокомпьютеры с датчиками, крепящимися на втулку или ось колеса. Например, беспроводные системы, использующие Bluetooth или ANT+, часто оснащаются компактными датчиками, которые фиксируются на внутренней стороне вилки и на ступице. Среди таких моделей – Wahoo RPM Speed и Garmin Speed Sensor 2, не требующие наличия спиц и обеспечивающие стабильную передачу данных.
Также следует учитывать габариты литых дисков. У некоторых конструкций отсутствует достаточное пространство между лопастями, чтобы разместить классический магнит и датчик. Это делает использование моделей с интегрированным гироскопом или акселерометром предпочтительным решением. Такие устройства не требуют внешнего датчика и рассчитывают скорость на основе внутренних сенсоров – например, SIGMA ROX 4.0 или Bryton Rider S500.
Дополнительный критерий – форма и материал поверхности литого диска. Некоторые велокомпьютеры оснащены магнитами, которые слабо держатся на гладких алюминиевых или карбоновых поверхностях. В этом случае следует выбирать модели с механическим креплением или возможностью использования двустороннего скотча высокой адгезии, специально предназначенного для спортивного оборудования.
Перед покупкой рекомендуется изучить руководство пользователя велокомпьютера, чтобы убедиться в совместимости с колесами без традиционных спиц. Также важно проверить минимальное и максимальное расстояние между датчиком и магнитом, если он всё же необходим: для литых конструкций оно может не соответствовать требованиям устройства.
Определение подходящего места для крепления датчика
Для велосипедов с литыми дисками традиционное крепление датчика на спицы невозможно из-за отсутствия свободных элементов. Оптимальным вариантом становится установка датчика на вилку, где он фиксируется с внутренней стороны, ближе к тормозному диску или оси колеса.
При выборе места учитывайте, что расстояние между датчиком и магнитом не должно превышать 5 мм для корректного считывания сигнала. Магнит фиксируется на литом диске так, чтобы при вращении он проходил строго напротив датчика без контакта с ним.
Допускается использование специализированных магнитов с тонким профилем, закрепляемых на торце литого диска или на ободе с внутренней стороны, если конструкция диска позволяет. Важно, чтобы магнит не создавал дисбаланса колеса и был надёжно зафиксирован.
Избегайте размещения датчика вблизи металлических элементов, способных создавать помехи для магнитного поля, а также мест с сильной вибрацией или подверженных воздействию грязи и влаги, что ухудшит качество сигнала.
Рекомендуется использовать крепежные хомуты с защитой от проскальзывания и проверки фиксации после установки. Для моделей с беспроводным соединением оптимально размещать датчик ближе к передней части вилки для улучшения передачи сигнала на велокомпьютер.
Способы фиксации магнита при отсутствии спиц
При литых дисках отсутствие классических спиц исключает традиционный метод крепления магнита для велокомпьютера. В таких условиях необходимо использовать альтернативные способы фиксации, обеспечивающие стабильное положение магнита и точность измерений.
- Крепление на обод диска: Магнит фиксируется с внутренней стороны литого обода с помощью двустороннего скотча высокой прочности или специализированного клея. Важно выбирать материалы, устойчивые к вибрациям и влаге, например, эпоксидные составы или силоксановые клеи.
- Использование специализированных держателей: Производители велокомпьютеров или сторонние бренды выпускают крепежи, адаптированные под литые диски. Они часто включают зажимы или клипсы, которые защелкиваются на ребрах диска, удерживая магнит в необходимом положении.
- Фиксация на втулке колеса: Если конструкция литого диска позволяет, магнит можно закрепить на оси или втулке с помощью хомутов из нейлоновой ленты или металлических скоб. Такой способ требует точной настройки расстояния до датчика и проверки отсутствия контакта с движущимися частями.
- Крепление на тормозных роторах или элементах дискового тормоза: При наличии дисковых тормозов магнит можно закрепить на неподвижной части тормозного суппорта, учитывая расположение датчика на вилке или раме. Для этого используют прочные двусторонние скотчи или тонкие металлические зажимы.
- Изготовление индивидуальных адаптеров: При сложных конструкциях используют 3D-печать или ручное изготовление из пластика/металла специальных адаптеров, которые крепятся к литому диску или вилке и удерживают магнит в стабильной позиции.
Обязательно проверяйте, чтобы магнит не соприкасался с вращающимися элементами и находился на расстоянии 3-5 мм от датчика для корректной работы велокомпьютера.
Подготовка поверхности литого диска для установки компонентов
Литые диски обычно имеют гладкую и покрытую лаком поверхность, что затрудняет надежное крепление магнита и датчика велокомпьютера. Для начала необходимо обезжирить место установки с помощью изопропилового спирта или спиртовой салфетки, чтобы удалить пыль, жир и остатки воска.
После обезжиривания следует слегка обработать выбранный участок наждачной бумагой с зернистостью 320–400. Это создаст микрошероховатость, обеспечивающую лучшее сцепление клея или двустороннего скотча. Обрабатывать нужно аккуратно, чтобы не повредить структуру диска.
Для установки магнита рекомендуется выбрать внутреннюю сторону литого диска с достаточным пространством для крепления, избегая выступающих элементов и мест с сильной вибрацией. Если поверхность слишком гладкая или покрыта лаком, можно использовать специальный клей для металла или эпоксидную смолу для надежной фиксации.
Датчик велокомпьютера лучше фиксировать на вилке или раме, так как крепление на литом диске затруднено из-за конструкции и поверхности. В случае монтажа датчика на диск необходимо предусмотреть дополнительные элементы крепления, чтобы избежать сдвигов и вибраций во время движения.
Важно выдержать время полного высыхания клея, указанное производителем, обычно от 12 до 24 часов, перед началом эксплуатации. Это предотвратит смещение или отрыв компонентов и обеспечит точность показаний велокомпьютера.
Монтаж датчика скорости на нестандартной геометрии
При установке датчика скорости на велосипед с литыми дисками нестандартной формы необходимо учитывать особенности конструкции, ограничивающие стандартные варианты крепления. Для обеспечения точного считывания сигнала требуется выбирать место, где магнит и датчик расположены на минимально возможном расстоянии – не более 5 мм.
Оптимально фиксировать датчик на вилке или раме в зоне, где отсутствуют выступающие элементы и изгибы, мешающие стабильной установке. При сложной геометрии применяют гибкие хомуты или специальные крепления с регулируемой степенью фиксации, чтобы избежать вибраций и смещений во время движения.
Для магнита подбирают участок литого диска с ровной поверхностью и гарантированной близостью к датчику. Если спиц нет, магнит крепят с помощью двустороннего скотча высокой прочности или капли эпоксидного клея, предварительно обезжирив поверхность и очистив от загрязнений.
Перед установкой проводят тест на совместимость расстояния между магнитом и датчиком, используя измерительную линейку и регулируя положение элементов. В случае невозможности расположить магнит на диске, допустимо применять магнит на втулке колеса или на покрышке с металлическим элементом, с учетом корректной калибровки велокомпьютера.
Важным моментом является фиксация проводов датчика, чтобы исключить их контакт с движущимися частями и минимизировать риск повреждения. Используют пластиковые стяжки с небольшим усилием затяжки, позволяющие сохранить целостность изоляции.
Прокладка и крепление кабеля на раме велосипеда
Для надёжной работы велокомпьютера важно правильно проложить и закрепить кабель датчика скорости. Кабель следует направлять вдоль рамы, избегая острых перегибов и зон с возможным трением о детали велосипеда. Оптимально прокладывать его вдоль нижней трубки или рулевой стойки с учётом длины и натяжения.
Крепление кабеля рекомендуется выполнять пластиковыми хомутами с интервалом 8–12 см, чтобы исключить провисание и вибрацию, способные нарушить сигнал. Следует избегать слишком сильного затягивания, чтобы не повредить изоляцию и не вызвать перелом провода.
Особое внимание уделяют зоне крепления датчика: кабель должен иметь небольшой запас длины для компенсации движений вилки и амортизатора (если есть), но не болтаться свободно. В местах прохождения через крепления или перья рекомендуется использовать защитные втулки или термоусадочные трубки для предотвращения повреждений.
Для велосипедов с литой рамой без отверстий и специальных каналов кабель можно прокладывать внешне, максимально прижимая к плоским участкам, используя клейкие кабельные клипсы с низким профилем. Это уменьшит риск повреждений и улучшит эстетику.
Перед окончательной фиксацией проверяют работу велокомпьютера, чтобы убедиться в отсутствии сбоев сигнала, вызванных натяжением или положением кабеля.

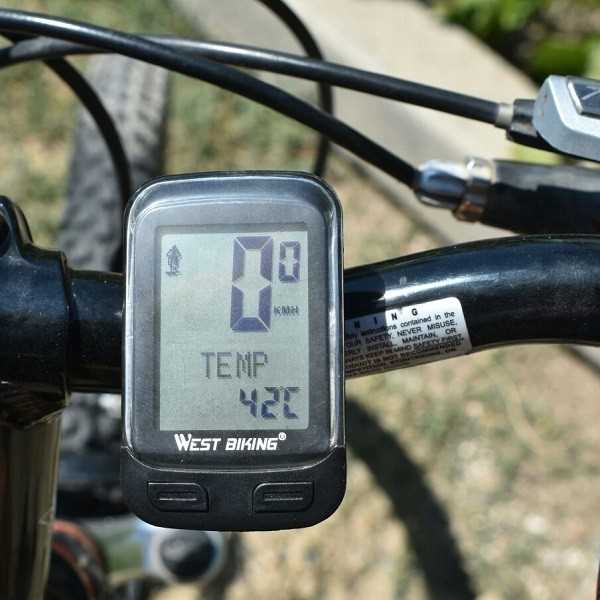

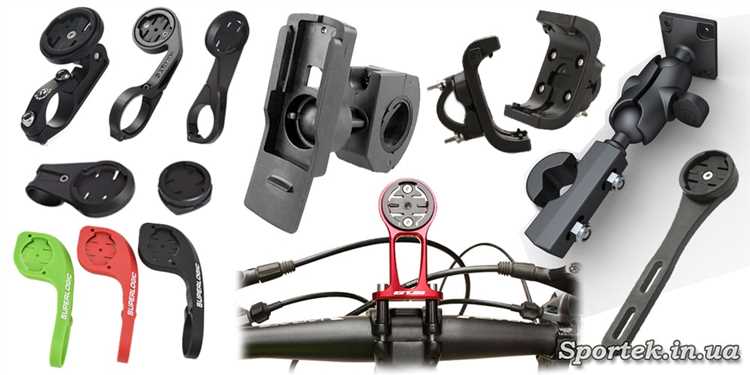

Установка и настройка головного устройства на руле
Для установки велокомпьютера на руле с литым диском важно выбрать надежное место с достаточной видимостью и удобством управления. Чаще всего головное устройство крепится на выносе руля или центральной части руля.
- Снимите защитную пленку с крепежного крепления, если она есть.
- Обмотайте крепление вокруг выноса руля, убедившись, что поверхность чистая и сухая.
- Закрепите крепеж с помощью прилагаемых резиновых прокладок и застежек, чтобы избежать смещения во время езды.
- Установите головное устройство на крепеж до щелчка, проверяя надежность фиксации.
Позиционирование устройства должно обеспечивать комфортный угол обзора и свободный доступ к кнопкам без необходимости снимать руки с руля.
Для настройки:
- Включите велокомпьютер, удерживая кнопку питания 2–3 секунды.
- Выберите язык интерфейса и формат времени (12/24 ч).
- Введите параметры колеса: диаметр в миллиметрах, либо длину окружности, если известно точно (например, 2096 мм для стандартного колеса 700x25c).
- Установите текущие дату и время для корректного отображения данных.
- Настройте желаемые показатели на главном экране: скорость, расстояние, время поездки.
После настройки рекомендуется проверить работу велокомпьютера, прокатившись на короткое расстояние и убедившись в точности отображаемых данных. При необходимости повторно скорректируйте параметры колеса или положение устройства для максимального удобства.
Проверка корректности показаний после установки
Для проверки точности велокомпьютера после монтажа на велосипед с литыми дисками необходимо выполнить калибровку длины окружности колеса. Измерьте фактическую окружность колеса по поверхности касания с дорогой, используя рулетку с точностью до 1 мм. Обычно для литых дисков она варьируется от 2100 до 2200 мм, в зависимости от ширины и профиля шин.
В настройках велокомпьютера введите полученное значение окружности, чтобы обеспечить правильный расчет скорости и дистанции. Далее проедьте известное расстояние, например, ровно 1 километр по ровной поверхности, сверяя показания с реальным пробегом.
Если показания отличаются более чем на 2%, скорректируйте значение окружности в настройках и повторите тест. Обратите внимание на отсутствие люфтов в креплении датчика и магнита: их смещение может привести к пропускам импульсов и ошибкам измерения.
Проверьте стабильность сигнала в различных условиях – на скорости от 10 до 30 км/ч, а также при небольших вибрациях. Рекомендуется несколько раз повторить измерения для исключения случайных погрешностей.
Для моделей с беспроводным соединением убедитесь в отсутствии помех от металлических элементов литого диска, установив датчик на минимально возможном расстоянии от магнита (обычно 3–5 мм). При необходимости используйте тонкую прокладку для точной регулировки зазора.
Тщательная проверка и калибровка после установки гарантируют корректную работу велокомпьютера и точность данных, что особенно важно при использовании литых дисков с нестандартной геометрией.
Вопрос-ответ:
Как правильно закрепить датчик скорости на раме с литым диском, если отсутствуют спицы?
Для установки датчика на велосипед с литым диском вместо спиц используют специальные крепления или монтажные площадки на раме. Обычно датчик фиксируют на передней или задней вилке с помощью стяжек или двустороннего скотча, обеспечивая плотное прилегание и отсутствие люфта. Магнит крепят непосредственно к диску или на шпильку колеса, если она есть, так, чтобы при вращении расстояние между датчиком и магнитом было минимальным (1–3 мм). Это позволит получить точные данные без помех.
Как настроить велокомпьютер для корректного отображения скорости и расстояния при использовании литых дисков?
Настройка начинается с точного измерения диаметра колеса с установленной шиной. Полученное значение вводят в велокомпьютер в миллиметрах. Если устройство позволяет, можно провести калибровку, проехав фиксированное расстояние и скорректировав данные по итогам. Важно соблюдать рекомендованное расстояние между датчиком и магнитом для стабильного сигнала. При правильной настройке показания будут точными и стабильными.
Можно ли использовать стандартные магниты для датчика скорости на велосипедах с литым диском, и как их лучше закрепить?
Стандартные магниты для спиц не подходят, так как литые диски не имеют спиц для крепления. Для таких велосипедов применяют специальные магниты, которые крепятся к поверхности диска или к крепежным элементам на ободе. Часто используют магнитные наклейки или металлические пластины, которые надежно фиксируют магнит в нужном месте. Важно, чтобы магнит при вращении колеса проходил в зоне действия датчика, не сдвигался и не падал во время езды.
Какие проблемы могут возникнуть при прокладке кабеля датчика на раме с литым диском, и как их избежать?
Основные сложности связаны с отсутствием стандартных мест для крепления кабеля на раме и нестандартной геометрией литого диска. Кабель может мешать движению, цепляться за элементы велосипеда или повреждаться от трения. Чтобы избежать этого, кабель прокладывают вдоль рамы, фиксируя его пластиковыми стяжками в местах, где нет механических нагрузок. При необходимости используют гибкие защитные трубки. Следует избегать резких изгибов и натяжения, чтобы сохранить целостность проводки и стабильность сигнала.
Как проверить точность показаний велокомпьютера после установки на велосипед с литым диском?
Проверка точности начинается с сравнения данных велокомпьютера с известным расстоянием. Проезжайте участок, длина которого измерена рулеткой или другим точным способом, например, 1 км. После завершения замера сравните значение на дисплее с реальным расстоянием. Если показатели расходятся, отрегулируйте размер колеса в настройках устройства. Также важно проверить скорость и обороты, сравнив их с другими источниками, например, GPS-приложениями, чтобы убедиться в корректности работы системы.
Как правильно установить датчик скорости на велосипед с литыми дисками, если отсутствуют традиционные спицы для крепления магнита?
Для литых дисков с отсутствием спиц классическое крепление магнита невозможно. Вместо этого используют специальные крепления, например, магнит можно зафиксировать на внутренней части диска с помощью двустороннего скотча высокой прочности или специализированных пластиковых зажимов. При этом важно выбрать место так, чтобы магнит находился на минимальном расстоянии от датчика, обычно не более 5 мм, для точного считывания сигналов. Кроме того, следует проверить, чтобы магнит не мешал вращению колеса и не создавал шумов. Крепления должны быть надежными, чтобы во время езды магнит не смещался, что повлияет на точность показаний.
Как настроить велокомпьютер после установки на велосипед с литыми дисками, чтобы данные скорости и расстояния были точными?
После установки велокомпьютера необходимо выполнить калибровку устройства. Для этого в настройках велокомпьютера указывают точный диаметр колеса, который зависит от размеров литого диска и покрышки. Часто производитель диска или покрышки указывает этот параметр, либо его можно измерить самостоятельно — проехать ровно один круг и измерить пройденное расстояние. Затем вводят этот параметр в настройки. После этого нужно провести тестовый заезд на ровной дороге, сравнивая показания с GPS или другим измерителем. Если разница заметна, диаметр колеса корректируют. Таким образом достигается точность данных о скорости и дистанции, что особенно важно для контроля тренировок и планирования маршрутов.
