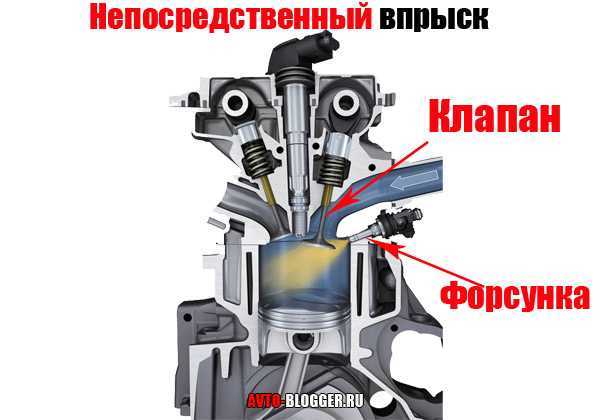

Прямой впрыск топлива – это система подачи горючего, при которой топливо поступает непосредственно в камеру сгорания цилиндра, минуя впускной коллектор. Такой подход позволяет добиться более точного дозирования, улучшить теплотехнические характеристики процесса сгорания и снизить выбросы. В отличие от распределённого впрыска, где топливо смешивается с воздухом до попадания в цилиндр, прямой впрыск формирует смесь уже в пределах камеры, что требует более точного управления впрыском и зажиганием.
Наибольшее распространение получили бензиновые двигатели с системой GDI (Gasoline Direct Injection) и дизельные с системой Common Rail. В GDI используется насос высокого давления (до 200 бар) и форсунки с многоточечным распылом. Управление осуществляется электронным блоком, который учитывает скорость вращения коленвала, нагрузку, температуру двигателя, давление воздуха и другие параметры. Такой уровень контроля обеспечивает адаптацию состава смеси к текущим условиям – например, в режиме частичной нагрузки впрыск осуществляется по стехиометрии, а при резком ускорении – с обогащением.
Преимущества прямого впрыска заметны как в экономичности, так и в динамике. Точный контроль над топливоподачей позволяет снизить расход на 10–15% по сравнению с традиционными системами. При этом возрастает удельная мощность двигателя, поскольку улучшается наполнение цилиндров и ускоряется распространение фронта пламени. Существенным минусом является повышенное образование сажи при холодном запуске и возможность отложений на клапанах, поскольку топливо не омывает их, как это происходит при распределённом впрыске.
Исправное функционирование системы зависит от качества топлива и регулярной диагностики. Важны стабильное давление в топливной рампе, чистота форсунок и точная работа датчиков. При наличии неисправностей – например, провалов в разгоне или повышенного расхода – рекомендуется проверить работу ТНВД, корректность сигнала лямбда-зонда и состояние фильтра тонкой очистки. При своевременном обслуживании прямой впрыск обеспечивает стабильную и эффективную работу двигателя в широком диапазоне режимов.
Принцип подачи топлива при прямом впрыске
В системе прямого впрыска топливо поступает непосредственно в камеру сгорания, минуя впускной коллектор. Это требует точной координации работы топливных форсунок, управляющих модулей и системы зажигания. Распыление происходит под высоким давлением – от 100 до 200 бар и выше, что обеспечивает мелкодисперсное облако топлива и способствует полному сгоранию.
Топливный насос высокого давления подаёт бензин к форсункам, расположенным в головке блока цилиндров. В момент такта сжатия блок управления двигателем активирует форсунку, и топливо впрыскивается в камеру. Этот процесс синхронизирован с положением поршня и фазами газораспределения. В некоторых системах возможен многократный впрыск в течение одного цикла, включая предварительный и основной импульсы для оптимизации горения и снижения шума.
Давление впрыска регулируется в зависимости от оборотов двигателя и нагрузки. На холостом ходу давление может быть снижено до 50–70 бар, тогда как при ускорении достигает максимальных значений. Такая адаптивность снижает расход топлива и выбросы CO₂. Особое внимание уделяется углу впрыска: он влияет на форму фронта пламени и скорость сгорания.
Электронный блок управления использует данные с датчиков температуры, давления воздуха, положения коленвала и состава выхлопных газов, чтобы точно дозировать количество топлива. Даже минимальные отклонения в работе форсунок могут привести к увеличению расхода или детонации, поэтому необходима регулярная диагностика и калибровка системы.

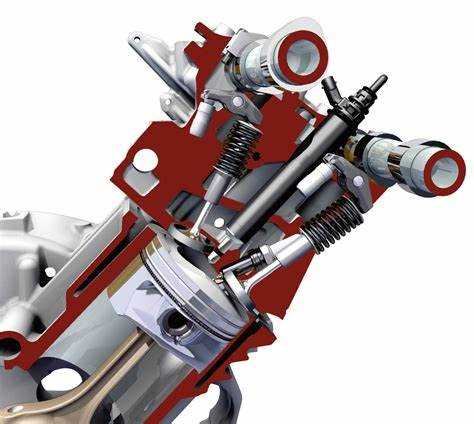

Отличия прямого впрыска от классического распределённого впрыска
При классическом распределённом впрыске топливо подаётся во впускной коллектор перед клапанами. Смесь образуется ещё до попадания в цилиндр, что ограничивает контроль над её составом и снижает эффективность сгорания. В системах с прямым впрыском топливо впрыскивается непосредственно в камеру сгорания под высоким давлением – до 200 бар и выше, в зависимости от конструкции.
Основное различие заключается в точке подачи топлива. При прямом впрыске это позволяет реализовать стратифицированное смесеобразование, когда топливо концентрируется в зоне свечи зажигания. В результате возможна работа двигателя на обеднённой смеси, что снижает расход топлива и выбросы CO₂.
Распределённый впрыск обеспечивает лучшее испарение топлива за счёт подогрева впускного воздуха и стенок коллектора. Это снижает вероятность образования нагара на клапанах, в отличие от прямого впрыска, где топливо не промывает впускные каналы и клапаны, способствуя их загрязнению.
Прямой впрыск требует более точной настройки системы управления, включая работу форсунок, давление подачи и фазу впрыска. Это увеличивает сложность конструкции и обслуживание, но даёт выигрыш по термическому КПД и отзывчивости двигателя.
С точки зрения надёжности, распределённый впрыск устойчив к качеству топлива и менее чувствителен к нагарообразованию. Однако он уступает по удельной мощности и не позволяет реализовать гибкое управление сгоранием в реальном времени.

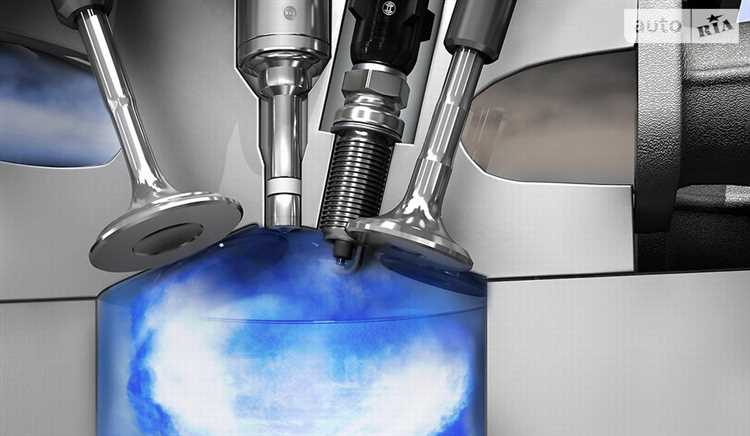

Роль форсунок и их расположение в системе прямого впрыска
В системах прямого впрыска форсунки устанавливаются непосредственно в камеру сгорания, что принципиально отличает их от распределённого впрыска. Такое расположение позволяет подавать топливо с высокой точностью и в строго рассчитанный момент, что критично для достижения стабильного сгорания и снижения выбросов.
Форсунки работают под высоким давлением – обычно от 120 до 200 бар, а в современных системах – до 350 бар и выше. Это необходимо для образования мелкодисперсного топливного факела, обеспечивающего эффективное смесеобразование даже при холодном запуске двигателя.
- Расположение форсунки строго рассчитывается относительно свечи зажигания. Это позволяет минимизировать задержку воспламенения и обеспечивает устойчивое сгорание.
- Направление распыла форсунки учитывает геометрию поршня и камеры сгорания. При неправильном угле распыла возможны неполное сгорание и отложения на стенках цилиндра.
- Количество отверстий в форсунке и их диаметр зависят от объёма двигателя, режима работы и стратегии впрыска (однофазный, многофазный).
Для корректной работы системы важна точная синхронизация форсунок с фазами газораспределения. При непосредственном впрыске важно, чтобы топливо не попадало на открытый выпускной клапан, иначе это приведёт к повышенному расходу и увеличению выбросов.
Рекомендуется регулярно проверять форсунки на предмет загрязнений и износа. Даже небольшое отклонение в форме факела приводит к снижению эффективности работы цилиндра и может вызвать детонацию. Для диагностики используют эндоскопы, ультразвуковые ванны и стенды с имитацией рабочих условий.
Влияние прямого впрыска на процесс сгорания топлива
Прямой впрыск топлива позволяет подавать топливо непосредственно в камеру сгорания, минуя впускной коллектор. Это даёт возможность точно регулировать количество впрыскиваемого топлива и момент его подачи, что напрямую влияет на параметры сгорания.
Благодаря высокой точности дозирования и контролируемому формированию топливовоздушной смеси снижается разброс состава по объёму цилиндра. Это обеспечивает более равномерное и полное сгорание, особенно в условиях работы двигателя с переменной нагрузкой.
При использовании прямого впрыска возможно создание как обеднённых, так и стехиометрических смесей. В обеднённом режиме топливо распыляется в ограниченном объёме возле свечи зажигания, что позволяет добиться воспламенения даже при низком содержании топлива в общей смеси. Это снижает удельный расход топлива при частичных нагрузках.
Более высокое давление впрыска (обычно 100–200 бар) способствует улучшенному распылению топлива, ускоряет испарение и обеспечивает более активное протекание химических реакций в зоне пламени. Это уменьшает количество несгоревших углеводородов и оксида углерода в выхлопе.
Ещё одно преимущество прямого впрыска – возможность многократного впрыска в течение одного такта. Это позволяет точно контролировать профиль сгорания и снижать склонность к детонации, особенно в двигателях с высоким степенем сжатия.
Однако при работе на обеднённых смесях увеличивается образование оксидов азота из-за более высокой температуры в зоне сгорания. Для компенсации этого требуется эффективная система нейтрализации отработавших газов, например, с применением накопительных NOx-катализаторов.
Как контролируется подача топлива в современных двигателях с прямым впрыском
ECU получает сигналы от множества датчиков: положения коленчатого и распределительного валов, температуры охлаждающей жидкости, температуры и давления воздуха во впускном коллекторе, кислородного датчика, а также датчика детонации. На основе этих данных рассчитывается необходимое количество топлива и оптимальный момент впрыска.
Форсунки с пьезоэлектрическим или соленоидным управлением открываются с точностью до микросекунд, обеспечивая многократный впрыск за один такт. Количество впрысков может достигать пяти и более в зависимости от конструкции двигателя и стратегий ECU.
Рабочее давление в топливной рампе, как правило, поддерживается в диапазоне от 50 до 200 бар с помощью регулируемого топливного насоса высокого давления и обратной связи от датчика давления. Это давление позволяет распылять топливо до мельчайших капель, улучшая смесеобразование.
Важным элементом управления является возможность адаптации стратегии впрыска. При холодном запуске активируется режим предварительного впрыска для стабилизации работы двигателя. При полной нагрузке используется поздний впрыск с увеличенной подачей топлива. На холостом ходу система уменьшает количество топлива и может переходить на экономичный режим.
Некоторые современные ECU реализуют алгоритмы самокоррекции, позволяющие адаптировать впрыск под особенности конкретного двигателя, состояние форсунок и качество топлива. Это достигается с помощью анализа данных от лямбда-зонда и сравнения их с расчетными значениями.
Типичные проблемы и неисправности систем прямого впрыска
Одна из распространённых проблем – отложение нагара на впускных клапанах. В отличие от распределённого впрыска, где топливо очищает клапаны при прохождении через них, в системах прямого впрыска бензин подаётся напрямую в камеру сгорания, и очистка не происходит. В результате на клапанах скапливаются углеродистые отложения, ухудшающие наполнение цилиндров и вызывающие детонацию и потерю мощности.
Следующая частая неисправность – засорение форсунок. Топливо подаётся под высоким давлением, и любые примеси или отложения могут нарушить распыл. Это приводит к неравномерному распределению смеси по цилиндрам, нестабильной работе на холостом ходу, повышенному расходу и трудностям при запуске. Засорение чаще возникает при использовании низкокачественного бензина и редкой замене топливного фильтра.
Высокое давление в системе также создаёт дополнительную нагрузку на топливный насос высокого давления (ТНВД). Со временем может изнашиваться плунжерная пара, снижаться давление подачи, что вызывает перебои в подаче топлива и падение мощности. Кроме того, возможны утечки топлива через уплотнения и трещины в трубках.
Датчики и электронный блок управления (ЭБУ) также подвержены сбоям. Неправильные сигналы от датчика давления топлива или датчика температуры могут привести к некорректной работе системы. Например, при заниженных показаниях давления ЭБУ увеличивает длительность впрыска, что вызывает переобогащение смеси.
Ещё одна проблема – сбои в работе клапана регулировки давления топлива. При его заклинивании давление может становиться нестабильным, особенно при переходе на высокие нагрузки. Это вызывает провалы в разгоне, неровности при переключении передач и рывки при движении.
Для минимизации риска возникновения неисправностей рекомендуется использовать бензин не ниже рекомендованного октанового числа, регулярно менять фильтр, не допускать длительной работы на низком уровне топлива, а также проводить профилактическую чистку впускного тракта и форсунок каждые 40–60 тыс. км.
Влияние прямого впрыска на расход топлива и выбросы
Прямой впрыск топлива обеспечивает более точное дозирование и распыление топлива непосредственно в камеру сгорания, что снижает его перерасход при частичных нагрузках. Это позволяет сократить средний расход топлива на 10–15% по сравнению с распределённым впрыском, особенно в режимах городского цикла и при частых остановках двигателя.
Более эффективное смесеобразование способствует быстрому и полному сгоранию топлива, уменьшая количество несгоревших углеводородов и оксидов углерода в выхлопе. Это особенно заметно при холодном запуске, где в системах с распределённым впрыском наблюдаются повышенные выбросы из-за переобогащённой смеси.
Однако при резких ускорениях и высоких нагрузках прямой впрыск может приводить к локальному обогащению смеси, что увеличивает выбросы оксидов азота (NOx). Для компенсации этого производители применяют рециркуляцию отработавших газов (EGR), фазированный впрыск и системы улавливания частиц (GPF).
Наличие сажевых частиц в выхлопе бензиновых двигателей с прямым впрыском – одна из ключевых проблем. Из-за быстрого испарения топлива и образования зон с богатой смесью вблизи стенок камеры возможна неполная очистка от твёрдых частиц без дополнительных фильтров. Это требует регулярной диагностики и контроля состояния системы впрыска.
Для минимизации расхода топлива и выбросов необходима корректная калибровка блока управления двигателем, применение качественного бензина с низким содержанием серы и регулярная чистка форсунок от нагара, особенно на холодном двигателе. Также важно следить за исправностью датчиков кислорода и расхода воздуха, так как их отклонения напрямую влияют на точность дозирования топлива.
Особенности обслуживания и ремонта систем прямого впрыска
Системы прямого впрыска требуют строгого соблюдения регламентов технического обслуживания из-за высокой чувствительности компонентов к загрязнениям и перегрузкам. Несвоевременное вмешательство может привести к быстрому износу форсунок, засорению клапанов и ухудшению характеристик сгорания.
- Форсунки следует проверять на герметичность и производительность каждые 60–80 тыс. км. При наличии отложений необходима ультразвуковая очистка или замена.
- Топливный фильтр необходимо менять не реже, чем через 30–40 тыс. км. Засорённый фильтр снижает давление в рампе и ускоряет износ насоса высокого давления.
- Диагностика ТНВД (топливного насоса высокого давления) проводится при первых признаках нестабильной работы двигателя – перебои, затруднённый запуск, потеря тяги.
- Датчики давления и температуры топлива проверяются на отклонения от нормативов с помощью сканера OBD-II. Некорректные данные нарушают состав смеси и повышают нагрузку на систему.
При проведении ремонта необходимо учитывать следующие особенности:
- Установка оригинальных комплектующих. Несоответствие характеристик может привести к сбоям в работе всей системы.
- Обязательная адаптация новых форсунок и компонентов через электронный блок управления.
- Очистка впускного тракта и клапанов от нагара, особенно в моторах без распределённого впрыска. Впускной нагар ухудшает наполнение цилиндров и снижает мощность.
- Контроль давления в топливной рампе при помощи манометра или штатных диагностических средств для исключения утечек и падения производительности.
Профилактика играет ключевую роль: использование качественного топлива, регулярная замена масла и соблюдение интервалов ТО позволяют продлить ресурс системы впрыска и избежать дорогостоящего ремонта.
