Вход контроля работы двигателя – ключевой элемент системы управления и безопасности, обеспечивающий точное отслеживание состояния мотора. Правильное подключение этого входа позволяет избежать ложных срабатываний и своевременно фиксировать фактический запуск или остановку двигателя.
Для корректного подключения необходимо учитывать тип сигнала, выдаваемого контролируемым оборудованием, и специфику контроллера или контроллера управления. Вход контроля чаще всего подключают к цепям, которые напрямую отражают работу двигателя: к датчикам положения, тахогенераторам, сигналам зажигания или силовым цепям через дополнительные интерфейсы.
Неправильное подключение может привести к искажению данных, что ухудшит эффективность системы и увеличит риск аварий. Для снижения помех и обеспечения надежности рекомендуется использовать экранированные провода и соблюдать правильную полярность при подключении.
Точное соблюдение технических требований производителя оборудования и использование специализированной документации обеспечит корректную работу входа контроля и продлит срок службы всей системы управления двигателем.
Выбор сигнального провода для входа контроля двигателя
Для обеспечения корректной работы входа контроля двигателя важен правильный выбор сигнального провода. Он должен гарантировать надежную передачу сигнала без искажений и помех.
Основные параметры провода для входа контроля двигателя:
- Сечение проводника: Рекомендуется использовать провод с сечением от 0,5 мм² до 1 мм². Меньшее сечение снижает механическую прочность, большее – не требуется и увеличивает стоимость.
- Экранирование: Провода с экранирующей оплеткой или фольгой минимизируют электромагнитные помехи от двигателя и других источников. Особенно важно при расположении сигнального провода рядом с силовыми кабелями.
- Изоляция: Используйте провода с термостойкой изоляцией, устойчивой к воздействию масел, вибраций и температуры до 90°C и выше. Чаще всего применяются ПВХ или силиконовые изоляции.
- Тип жилы: Многожильные провода предпочтительнее для гибкости и долговечности, особенно если провод подвергается частым движениям или вибрациям.
- Длина кабеля: Рекомендуется минимизировать длину сигнального провода, чтобы снизить падение напряжения и вероятность помех. Для длинных трасс необходимо предусмотреть дополнительные фильтры или повторители сигнала.
Для подключения к входу контроля двигателя выбирайте провода, соответствующие требованиям конкретного контроллера или устройства, указанным в технической документации. Несоблюдение рекомендаций может привести к ложным срабатываниям или потере сигнала.
При монтаже избегайте прокладки сигнального провода параллельно силовым кабелям на больших расстояниях, если экранирование отсутствует или недостаточно эффективно. В местах пересечения рекомендуется делать перпендикулярные переходы.
Типы датчиков для контроля работы двигателя и их подключение
Для контроля работы двигателя применяются индуктивные, оптические и Холловские датчики. Индуктивные реагируют на металлические элементы ротора, формируя импульсы с частотой вращения. Их подключение осуществляется к входу контроля через входы с напряжением питания 5–24 В и выходом типа NPN или PNP. Важно соблюдать полярность и использовать экранированный кабель длиной не более 10 метров для снижения помех.
Оптические датчики используют инфракрасный свет для обнаружения меток на валу двигателя. Подключение требует источника питания 12 В и выходного сигнала с открытым коллектором. Рекомендуется располагать датчик на расстоянии 2–5 мм от метки, обеспечивая стабильное считывание и минимальный уровень ошибок.
Холловские датчики основаны на эффекте Холла и чувствительны к магнитному полю. Их выход может быть цифровым (открытый коллектор) или аналоговым. Для подключения необходимо обеспечить стабильное питание 5 В, а сигнал подать на вход с высоким порогом срабатывания. Размещение датчика должно исключать попадание посторонних магнитных полей и обеспечивать плотное прилегание к поверхности ротора с магнитами.
Для всех типов датчиков обязательна правильная организация заземления и экранирование проводов. При использовании длинных линий связи рекомендуется установка согласующих элементов (резисторов или диодов), чтобы исключить ложные срабатывания и сохранить точность контроля.
Подключение входа контроля к системе управления двигателем
Вход контроля работы двигателя подключается непосредственно к цифровому или аналоговому входу контроллера управления (ECU, ПЛК или микроконтроллера), который предназначен для мониторинга состояния двигателя. Обычно используется вход с функцией определения логического уровня или импульсного сигнала от датчика оборотов или датчика пламени.
Для корректного подключения необходимо соблюдать полярность сигнала и согласование уровней напряжения. Входы контроля часто рассчитаны на напряжение 5 В или 12 В, что требует применения согласующего делителя напряжения или оптопары при использовании датчиков с более высоким уровнем сигнала.
Импульсные сигналы с тахогенераторов или датчиков Холла подключаются к быстродействующим цифровым входам с функцией прерывания, что обеспечивает точное определение частоты вращения двигателя. Для аналоговых датчиков (например, датчиков температуры или давления масла) применяются аналоговые входы с АЦП для анализа сигналов в реальном времени.
Подключение заземления и экранирование сигнальных проводов является обязательным для снижения помех и обеспечения стабильности сигнала. Рекомендуется использовать экранированные кабели и соединять экран на стороне контроллера.
Перед подключением входа контроля необходимо ознакомиться с технической документацией системы управления двигателя, где указаны допустимые параметры входного сигнала, а также рекомендуемые схемы подключения. Несоблюдение требований может привести к некорректной работе системы и ложным срабатываниям.
Особенности подключения входа контроля при использовании разных типов двигателей

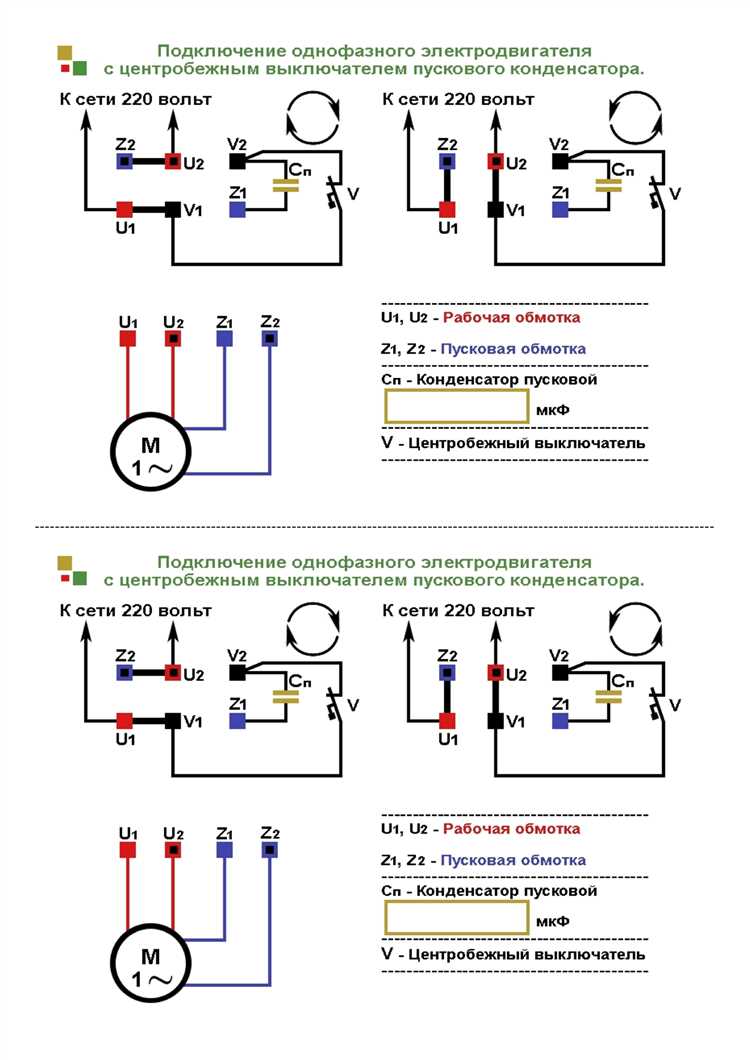

Асинхронные двигатели требуют подключения входа контроля к устройствам, фиксирующим частоту вращения ротора. Часто используется датчик индуктивного типа или энкодер, установленный на валу. Вход контроля должен иметь высокий импеданс и быть устойчив к наведённым помехам от силовых цепей.
Для синхронных двигателей подключение входа контроля производится к датчикам положения ротора – например, датчикам Холла или оптическим энкодерам. Сигнал должен быть согласован с уровнем логики управляющего контроллера и иметь защиту от перенапряжений.

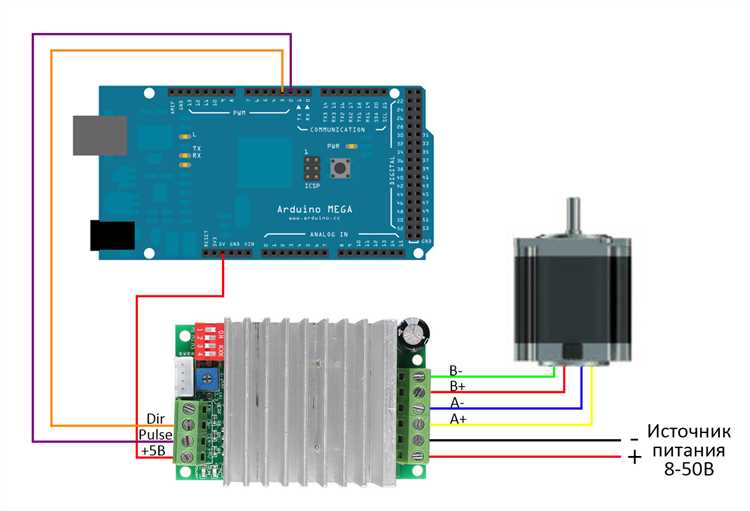

Шаговые двигатели используют вход контроля для определения фактического положения ротора через обратную связь, если она предусмотрена. Вход контроля подключается к датчикам, которые фиксируют индексный импульс или положение, что важно для точного управления шагами и предотвращения потери шага.
При подключении входа контроля к любому типу двигателя следует учитывать параметры сигнала: уровень напряжения, частоту импульсов, а также требования к помехозащите. Рекомендуется применять гальваническую развязку или оптронные интерфейсы для снижения риска повреждения контроллера.
Проверка правильности подключения входа контроля двигателя мультиметром
Для проверки корректности подключения входа контроля работы двигателя необходимо использовать цифровой мультиметр в режиме измерения постоянного напряжения (DCV). Сначала убедитесь, что питание системы отключено. Далее установите мультиметр на измерение напряжения с пределом не менее 20 В.
Подключите черный (общий) щуп мультиметра к общему проводу системы, обычно это минус питания или корпус. Красный щуп подключите к контакту входа контроля двигателя. При запуске двигателя напряжение на входе должно изменяться в пределах от 0 до 12 В в зависимости от типа сигнала.
Если напряжение на входе стабильно близко к нулю или к напряжению питания без изменений при работе двигателя, возможно, вход подключен неправильно или повреждён сигнальный провод. В случае использования тахогенератора или датчика Холла рекомендуется проверить импульсный сигнал на входе с помощью функции измерения частоты или теста на наличие пульсаций.
Дополнительно рекомендуется проверить сопротивление сигнального провода от входа контроля до датчика, оно не должно превышать нескольких Ом. Высокое сопротивление указывает на плохой контакт или повреждение провода. Проверка цепи на короткое замыкание осуществляется в режиме измерения сопротивления между входом контроля и общим проводом – оно должно быть отсутствующим или соответствовать технической документации.
После подтверждения правильного напряжения и целостности цепи можно считать подключение входа контроля выполненным корректно. При несоответствии параметров необходимо повторно проверить схему подключения и качество контактов.
Ошибки при подключении входа контроля и методы их устранения
Частая ошибка – подключение входа контроля напрямую к высоковольтным линиям питания двигателя. Это приводит к выходу из строя схемы контроля и ложным срабатываниям. Для устранения необходимо использовать гальваническую развязку через оптрон или реле с подходящими параметрами напряжения и тока.
Неправильное определение сигнального провода, например, подключение к линии питания или массе вместо сигнала тахометра или датчика оборотов, вызывает отсутствие реакции или неправильную диагностику. Для проверки следует измерить напряжение сигнала в режиме работы двигателя мультиметром с функцией частотомера или осциллографом.
Подключение сигнала контроля без учета полярности – частая причина нестабильной работы. Вход контроля обычно требует положительный или отрицательный импульс определённой формы. Для исправления стоит внимательно изучить документацию устройства и обеспечить правильное направление сигнала с помощью диодов или согласующих резисторов.
Использование длинных неэкранированных проводов приводит к наводкам и шумам, искажая сигнал контроля. Устранить проблему помогает применение экранированного кабеля с заземлением экрана, а также прокладка сигнальных проводов отдельно от силовых линий.
Отсутствие согласования уровней напряжения между датчиком и входом контроля вызывает повреждение или некорректную работу. Следует проверить параметры сигнала (уровень и частоту), а при необходимости использовать преобразователи уровня или усилители сигнала.
| Ошибка | Причина | Метод устранения |
|---|---|---|
| Подключение к высоковольтной линии | Отсутствие гальванической развязки | Использовать оптрон или реле с подходящими параметрами |
| Подключение не к сигнальному проводу | Ошибочная идентификация провода | Проверка мультиметром или осциллографом |
| Игнорирование полярности сигнала | Неправильное подключение без учета формы импульса | Использовать диоды или резисторы для корректировки |
| Длинные неэкранированные провода | Наводки и помехи | Применять экранированный кабель и раздельную прокладку |
| Несоответствие уровней напряжения | Различие параметров сигнала и входа контроля | Использовать преобразователи уровней или усилители |
Вопрос-ответ:
Как правильно определить точку подключения входа контроля работы двигателя в электрической схеме?
Для точного подключения входа контроля необходимо сначала изучить схему управления двигателем и выявить провод или клемму, которая выдает сигнал о состоянии двигателя. Обычно это контакты реле, датчики температуры или тахогенераторы. Важно убедиться, что выбранный сигнал соответствует требованиям входа контроля по уровню напряжения и типу сигнала (аналоговый или цифровой). Проверка мультиметром поможет определить наличие напряжения или импульсов при работе двигателя.
Какие ошибки возникают при подключении входа контроля двигателя напрямую к силовой линии?
Подключение входа контроля напрямую к силовой линии чревато риском повреждения контроллера или логической части устройства из-за высокого напряжения и токов. Входы контроля обычно рассчитаны на низковольтные сигналы. Без использования промежуточных элементов, например, реле, оптопар или делителей напряжения, возможно возникновение ложных срабатываний и быстрый выход из строя оборудования.
Можно ли использовать выход тахогенератора двигателя для входа контроля и что нужно учитывать при этом?
Выход тахогенератора предоставляет импульсный сигнал, отражающий скорость вращения двигателя, который подходит для контроля его работы. Однако важно учитывать амплитуду и частоту сигнала, чтобы они соответствовали входным параметрам контроллера. Иногда требуется предусмотреть фильтрацию помех или преобразование уровня сигнала через усилитель или оптопару. Также необходимо проверить, что при остановке двигателя сигнал отсутствует или имеет четкий переход, чтобы избежать ложных срабатываний.
Какие рекомендации по выбору сигнального провода для подключения входа контроля двигателя?
Для сигнального провода стоит использовать экранированный кабель с подходящим сечением, чтобы минимизировать электромагнитные помехи от силового оборудования. Длина провода должна быть минимально возможной, чтобы снизить влияние паразитных емкостей и индуктивностей. При прокладке избегайте параллельных участков рядом с силовыми кабелями. Контактные соединения нужно надежно зафиксировать, чтобы исключить окисление и прерывания сигнала.
