Прокладка головки блока цилиндров (ГБЦ) обеспечивает герметичное соединение между блоком двигателя и головкой. Пробой прокладки приводит к утечкам охлаждающей жидкости, масляных смесей и выхлопных газов, что снижает производительность двигателя и может вызвать серьезные повреждения.
Наиболее частые причины пробоя – это перегрев двигателя, вызванный нарушением циркуляции охлаждающей жидкости или отказом системы охлаждения. Перегрев вызывает деформацию головки и блока, что нарушает герметичность прокладки.
Критично важным фактором также является качество установки прокладки: недостаточный или чрезмерный момент затяжки болтов головки блока приводит к локальным напряжениям и нарушению прилегания. Рекомендуется использовать динамометрический ключ и строго следовать рекомендациям производителя по порядку и усилию затяжки.
Коррозия и механические повреждения поверхности прилегания, появляющиеся из-за попадания воды в камеру сгорания или использования некачественной охлаждающей жидкости, тоже способствуют пробою прокладки. Регулярная диагностика системы охлаждения и замена антифриза в установленные сроки снижают риск подобных повреждений.
Как перегрев двигателя приводит к пробою прокладки ГБЦ
Температура охлаждающей жидкости выше 110–120 °C ускоряет разрушение материала прокладки, особенно если она выполнена из многослойной стали с резиновым покрытием. Высокая температура снижает эластичность и повышает хрупкость прокладки, что сокращает срок её службы.
Перегрев может вызвать локальные горячие точки на поверхности ГБЦ, особенно в зонах вокруг клапанов и свечей зажигания. Эти зоны испытывают повышенное термическое напряжение, что ускоряет образование трещин в прокладке и её пробой.
Рекомендуется контролировать систему охлаждения: проверять уровень и состояние антифриза, исправность термостата, насоса и радиатора. При первых признаках перегрева следует остановить двигатель и устранить неисправность, чтобы избежать необратимых повреждений прокладки.
Использование качественной прокладки и правильный момент затяжки головки блока также снижает риск пробоя при температурных нагрузках. Несоблюдение технологии установки и повторные перегревы существенно увеличивают вероятность выхода из строя прокладки ГБЦ.
Влияние неправильной затяжки головки блока на состояние прокладки
Неправильная затяжка головки блока цилиндров приводит к неравномерному распределению давления на прокладку, что вызывает микротрещины и нарушение герметичности соединения. При недостаточном усилии крепежные болты не обеспечивают необходимый прижим, из-за чего происходит прорыв газов и вытекание охлаждающей жидкости в камеру сгорания.
Слишком сильная затяжка вызывает деформацию головки блока, что приводит к повреждению прокладки и появлению дефектов на ее поверхности. Такая деформация снижает срок службы прокладки и увеличивает риск пробоя, особенно в зоне между цилиндрами.
Для правильной затяжки необходимо строго соблюдать рекомендованный производителем момент затяжки болтов и порядок их последовательного крепления. Использование динамометрического ключа позволяет обеспечить точное усилие и избежать ошибок.
При повторной установке прокладки следует полностью заменить крепежные болты, так как многие из них рассчитаны на однократное использование и теряют прочность после первой затяжки.
Важна также очистка и проверка поверхности головки блока и блока цилиндров на отсутствие грязи, масла и деформаций перед монтажом прокладки. Наличие загрязнений снижает эффективность прижима и способствует протечкам.
| Тип ошибки | Последствия для прокладки | Рекомендации |
|---|---|---|
| Недостаточная затяжка | Нарушение герметичности, прорыв газов, утечка ОЖ | Использовать динамометрический ключ, строго соблюдать момент затяжки |
| Чрезмерная затяжка | Деформация головки, повреждение прокладки, ранний износ | Следовать инструкции производителя, менять болты при повторной установке |
| Нарушение порядка затяжки | Неравномерное давление, локальные повреждения прокладки | Затягивать болты в рекомендованной последовательности |
| Отсутствие подготовки поверхности | Плохой прижим, образование микропроходов | Очистка и проверка поверхностей перед установкой прокладки |

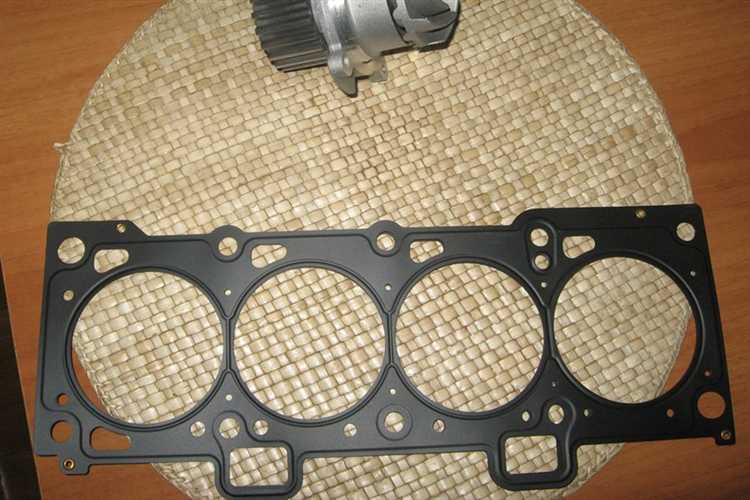

Последствия коррозии и загрязнений для прокладки ГБЦ
Коррозия поверхности блока цилиндров и головки приводит к неровностям прилегания прокладки, что снижает герметичность соединения. В местах образования ржавчины создаются микротрещины и сколы, ускоряющие износ прокладки.
Загрязнения охлаждающей жидкости, такие как частицы ржавчины, накипи и остатки масла, забивают каналы системы охлаждения, ухудшая теплоотвод. Это провоцирует локальный перегрев, деформацию прокладки и пробои.
- Нарушение герметичности приводит к проникновению газов из камеры сгорания в систему охлаждения и масло, вызывая эмульгирование и коррозию внутренних деталей.
- Контакт прокладки с коррозионными продуктами снижает прочность уплотнительных слоев, увеличивая риск разрывов и протечек.
- Загрязненные поверхности снижают эффективность прижима головки к блоку, ухудшая равномерность распределения усилия затяжки.
Для предотвращения негативных эффектов рекомендуется регулярно проводить промывку системы охлаждения, использовать качественные охлаждающие жидкости с антикоррозионными присадками и своевременно менять прокладку при обнаружении признаков коррозии.
При ремонте важна тщательная очистка и шлифовка контактных поверхностей, а также проверка на отсутствие трещин и выработок, чтобы обеспечить надежное прилегание новой прокладки.
Роль износа и деформации деталей в возникновении пробоя прокладки
Износ поверхности блока цилиндров и головки приводит к потере первоначальной геометрии прилегания прокладки, что снижает эффективность уплотнения. Минимальные неровности и задиры вызывают локальные напряжения в прокладке, увеличивая риск пробоя в этих зонах.
Деформация головки блока часто возникает из-за перегрева или механических повреждений. Изгиб или коробление головки изменяют давление затяжки болтов, вызывая неравномерное прижатие прокладки. В результате появляются щели, через которые проходит охлаждающая жидкость или газы, что приводит к пробою.
Износ резьбы и посадочных мест под болты головки снижает момент затяжки, что снижает давление на прокладку и ухудшает герметичность. Регулярная проверка состояния резьб и замена повреждённых элементов обязательны для предотвращения пробоя.
Рекомендации включают обязательную шлифовку и проверку плоскостей блока и головки при ремонте, использование динамометрического ключа для контроля правильного момента затяжки, а также замену прокладки при выявлении любых признаков деформации или износа прилегающих деталей.
Как неправильное использование охлаждающей жидкости влияет на прокладку
Использование неподходящего типа охлаждающей жидкости или её несвоевременная замена приводит к снижению антикоррозийных свойств и образованию отложений внутри системы охлаждения. На поверхности прокладки ГБЦ эти отложения создают микротрещины и нарушают герметичность прилегания, что ускоряет её износ и может вызвать пробой.
Недостаток охлаждающей жидкости или применение разбавленной водой смеси приводит к локальному перегреву элементов головки блока. Перегрев провоцирует деформацию металлических деталей и ухудшение эластичности прокладки, что напрямую связано с её повреждением.
Использование охлаждающей жидкости с неправильным уровнем pH вызывает коррозию металлов, контактирующих с прокладкой. Коррозионные процессы нарушают структуру прилегающих поверхностей, что способствует появлению трещин и пробоя прокладки.
Для предотвращения повреждений прокладки следует строго соблюдать рекомендации производителя по типу и замене охлаждающей жидкости, регулярно проверять уровень и состояние антифриза, а также избегать использования неподходящих добавок и примесей.
Ошибки при ремонте двигателя, приводящие к пробою прокладки ГБЦ
Неправильная затяжка головки блока цилиндров – одна из частых ошибок. Использование не того момента затяжки или нарушение порядка приводит к неравномерному прижиму прокладки, что вызывает микротрещины и пробой.
Повторное использование старой прокладки без тщательной очистки сопрягаемых поверхностей приводит к ухудшению герметичности. Остатки старого герметика или загрязнения создают неровности, которые провоцируют локальные деформации и прорыв.
Нарушение геометрии головки блока, связанное с отсутствием или неправильной шлифовкой после перегрева, приводит к перекосу при установке прокладки. Даже незначительные отклонения вызывают снижение давления прижима и образование трещин.
Использование неподходящего типа прокладки, например, прокладки, не предназначенной для данного двигателя или условия эксплуатации, снижает срок службы и вызывает быстрый износ с последующим пробоем.
Игнорирование проверки и замены изношенных шпилек и болтов головки блока. Потеря упругости крепежа снижает давление затяжки, что приводит к появлению зазоров и нарушению герметичности.
Отсутствие контроля и устранения дефектов системы охлаждения. Засоры и нарушение циркуляции охлаждающей жидкости вызывают локальный перегрев и деформацию головки, что увеличивает риск повреждения прокладки.
Неправильная установка прокладки – смещение или перекос при монтаже, а также попадание посторонних частиц под прокладку вызывают микропроходы, через которые происходит утечка газов и жидкостей.
Симптомы пробоя прокладки и как их распознать вовремя
Первый признак пробоя прокладки – нестабильная работа двигателя: просадки мощности и перебои в работе цилиндров. Часто наблюдается повышение температуры охлаждающей жидкости без видимых причин. При пробое прокладки в охлаждающую систему может попадать выхлопной газ, что вызывает быстрый рост давления и выход антифриза через расширительный бачок.
Изменение цвета и консистенции масла также указывает на проблему: появление эмульсии (молочного оттенка) сигнализирует о попадании охлаждающей жидкости в масло. Это снижает смазывающие свойства и приводит к ускоренному износу деталей.
Выход выхлопных газов в систему охлаждения сопровождается характерным пузырением в радиаторе или расширительном бачке при работе двигателя на холостом ходу. Проверка на наличие углекислого газа с помощью газоанализатора позволит подтвердить пробой прокладки.
Дополнительно может появиться запах антифриза в выхлопных газах, а в некоторых случаях – белый дым из выхлопной трубы, особенно при прогреве двигателя.
При появлении указанных признаков рекомендуется срочно провести диагностику с использованием компрессометра, проверки давления в системе охлаждения и анализа масла. Игнорирование симптомов ведет к серьезным повреждениям двигателя и увеличению затрат на ремонт.
Вопрос-ответ:
Какие основные причины пробоя прокладки головки блока цилиндров встречаются на практике?
Пробой прокладки ГБЦ часто вызван перегревом двигателя, который приводит к деформации головки блока и ухудшению герметичности соединения. Также одной из распространённых причин является нарушение правильной затяжки головки — слишком слабая или чрезмерная фиксация болтов вызывает неравномерное давление. Кроме того, износ и коррозия поверхности головки или блока снижают качество прилегания прокладки. Наконец, попадание в систему охлаждения загрязнений и неправильное использование антифриза также могут провоцировать повреждение прокладки.
Как перегрев двигателя влияет на состояние прокладки головки блока цилиндров?
Перегрев вызывает расширение и деформацию металлических деталей, особенно головки блока цилиндров. При этом прокладка, выполненная из уплотнительных материалов, не выдерживает высоких температур и механических напряжений. Это приводит к образованию трещин, пробоям и нарушению герметичности. В результате через прокладку начинают проникать газы, охлаждающая жидкость и масло, что негативно сказывается на работе двигателя и может вызвать серьезные поломки.
Влияет ли неправильный порядок или момент затяжки болтов головки блока на её герметичность?
Да, порядок и момент затяжки болтов играют значительную роль. Если затягивать болты нерегулярно или с неправильным усилием, распределение давления на прокладку будет неравномерным. Это может привести к локальным деформациям и ухудшению прилегания прокладки. Со временем эти дефекты вызывают появление протечек и пробой уплотнения. Поэтому при сборке двигателя важно строго соблюдать рекомендуемую технологию затяжки болтов.
Какие признаки указывают на пробой прокладки головки блока цилиндров на ранних этапах?
К ранним симптомам относятся появление белого дыма из выхлопной трубы, особенно при запуске двигателя, ухудшение работы мотора и снижение мощности. Возможны следы масла в охлаждающей жидкости и наоборот, а также повышение температуры двигателя. Иногда можно заметить бурление в расширительном бачке охлаждающей жидкости. Все эти признаки говорят о нарушении герметичности и требуют немедленной диагностики.
Как загрязнения и коррозия головки блока способствуют пробою прокладки?
Загрязнения и коррозия ухудшают состояние поверхности, к которой прилегает прокладка. Это снижает плотность контакта и создаёт микроповреждения. В таких местах повышается риск проникновения газов и жидкости сквозь прокладку. К тому же, коррозия может привести к деформации металла, что усугубляет проблему. Регулярное обслуживание системы охлаждения и своевременная очистка деталей помогают избежать таких последствий.
Какие основные механические причины приводят к пробою прокладки головки блока цилиндров?
Пробой прокладки часто связан с деформацией или повреждением головки блока цилиндров и самого блока. Это может произойти из-за перекоса при затяжке головки, неправильной установки прокладки или износа прилегающих деталей. Также причиной может стать перегрев двигателя, вызывающий расширение металла и нарушение герметичности соединения. Наличие коррозии или грязи на поверхности сопряжения увеличивает риск нарушения уплотнения и пробоя прокладки.
Как перегрев двигателя влияет на состояние прокладки головки блока цилиндров?
Перегрев вызывает значительное расширение металлических деталей, что приводит к изменению формы головки блока цилиндров и блока двигателя. Из-за этого усилия сжатия прокладки становятся неравномерными, и она перестает плотно прилегать к поверхностям. В результате горячие газы и охлаждающая жидкость могут попасть в камеры сгорания или в систему охлаждения, что считается пробоем прокладки. Постоянные перегревы ускоряют износ прокладки и сокращают срок её службы.
