Как должен работать датчик кислорода

Датчик кислорода – ключевой элемент системы управления двигателем, отвечающий за контроль соотношения топлива и воздуха в выхлопных газах. Он генерирует электрический сигнал, пропорциональный содержанию кислорода, что позволяет электронному блоку управления (ЭБУ) оптимизировать подачу топлива и снизить выбросы вредных веществ.

Основной тип датчика – ламбда-зонд, который основан на электрохимическом эффекте. Его рабочая температура достигает 300–600 °C, при этом напряжение на выходе изменяется в диапазоне примерно от 0,1 до 0,9 В, отражая богатство или обедненность смеси. Значения около 0,45 В соответствуют стехиометрическому составу смеси (λ=1).

Для корректной работы датчика необходимо обеспечить стабильный подогрев, что достигается встроенным нагревательным элементом. Это ускоряет выход датчика на рабочий режим и снижает время отклика системы управления двигателем. В современных автомобилях устанавливаются как узкодиапазонные, так и широкодиапазонные кислородные датчики, последний тип обеспечивает более точное измерение при различных режимах работы двигателя.

Неправильная работа датчика кислорода ведет к увеличенному расходу топлива, повышенным выбросам и снижению ресурса двигателя. Регулярная диагностика и своевременная замена обеспечивают стабильность работы топливной системы и соответствие экологическим нормам.

Типы кислородных датчиков и их особенности

В автомобилях применяются два основных типа кислородных датчиков: зиркониевые и титановые. Зиркониевые датчики работают на основе электрохимического эффекта и формируют напряжение в зависимости от разницы концентрации кислорода между выхлопными газами и атмосферным воздухом. Их напряжение варьируется от 0,1 В (бедная смесь) до 0,9 В (богатая смесь). Такие датчики требуют нагрева до рабочей температуры около 300-400 °C для стабильной работы.

Титановые датчики изменяют сопротивление элемента из титана в зависимости от концентрации кислорода. Они переключаются между высоким и низким сопротивлением, что упрощает распознавание бедной или богатой смеси, но обладают меньшей точностью и чувствительностью по сравнению с зиркониевыми. Титановые датчики обычно используются в более старых моделях автомобилей.

Современные системы управления двигателем предпочитают использовать зиркониевые датчики с встроенным нагревателем, что обеспечивает быстрый выход на рабочий режим и стабильность показаний при любых условиях эксплуатации. Кроме того, появились широкополосные (лямбда-зонд) датчики, которые позволяют определять точное значение коэффициента избытка воздуха (λ) в широком диапазоне, что важно для оптимизации подачи топлива и снижения выбросов.

При выборе датчика необходимо учитывать совместимость с конкретной системой управления двигателем и условия эксплуатации. Замену рекомендуется выполнять только на датчики, соответствующие заводским спецификациям, чтобы избежать ошибок в работе ЭБУ и ухудшения экономичности автомобиля.

Как датчик кислорода определяет состав выхлопных газов

Датчик кислорода основан на принципе измерения разности концентраций кислорода внутри и снаружи выхлопной трубы. Основной элемент – керамический электролит из циркония, покрытый платиновыми электродами. При нагревании до 300–400 °C он становится ионным проводником кислорода.

Выхлопные газы содержат изменяющееся количество кислорода в зависимости от соотношения топлива и воздуха. Если смесь обеднена, кислорода больше, при обогащенной смеси – меньше. Разница концентраций создаёт электродвижущую силу (ЭДС) между внутренней и внешней сторонами датчика.

ЭДС пропорциональна логарифму отношения парциальных давлений кислорода и изменяется в диапазоне от 0,1 В (обеднённая смесь) до 0,9 В (обогащённая). Электронный блок управления (ЭБУ) считывает этот сигнал для корректировки подачи топлива, поддерживая оптимальный состав горючей смеси.

В современных системах применяют широкополосные кислородные датчики (лямбда-зонды), способные точно измерять концентрацию кислорода в широком диапазоне. Они обеспечивают непрерывный контроль и позволяют добиться минимального расхода топлива и снижения выбросов вредных веществ.

Для корректной работы датчика важен его прогрев до рабочей температуры, что обеспечивается встроенным нагревателем. Недостаточный прогрев или загрязнение сенсора приводит к искажению сигнала и неправильной работе системы управления двигателем.

Влияние температуры на работу кислородного датчика

Рабочая температура кислородного датчика критична для точности измерений и быстроты реакции. Оптимальный диапазон температур для большинства датчиков – 300–600 °C. При температуре ниже 300 °C электрохимический элемент не достигает необходимой активности, что приводит к заниженным показаниям и задержкам в корректировке топливной смеси.

Для ускорения выхода на рабочий режим датчики оснащают встроенными нагревателями, которые обеспечивают поддержание температуры в нужных пределах независимо от температуры выхлопных газов. Без нагревателя время прогрева может составлять до 60 секунд, что снижает эффективность управления двигателем в холодном режиме.

Повышение температуры свыше 700 °C ускоряет деградацию керамического элемента и катализатора, что сокращает срок службы датчика и приводит к нестабильности сигнала. Также высокие температуры увеличивают вероятность выхода из строя внутреннего электрохимического слоя.

Температурные колебания влияют на выходное напряжение: при недостаточном нагреве показания датчика становятся «плавными» и не достигают типичных уровней 0,1–0,9 В. В результате ЭБУ получает некорректные данные для регулировки состава смеси, что ведёт к увеличению расхода топлива и повышению выбросов.

Рекомендации по эксплуатации включают своевременную проверку работоспособности нагревателя и замеру температуры датчика в процессе работы. Для точной диагностики используют специальные термопары или инфракрасные пирометры, позволяющие оценить стабильность нагрева и выявить перегревы.

Сигналы датчика кислорода и их интерпретация ЭБУ

Кислородный датчик формирует электрический сигнал на основе разницы концентраций кислорода между выхлопными газами и атмосферным воздухом. Основной параметр – напряжение на выходе датчика, изменяющееся в диапазоне примерно от 0,1 В (бедная смесь) до 0,9 В (богатая смесь).

Электронный блок управления (ЭБУ) считывает эти сигналы с частотой до нескольких герц и анализирует их для регулировки подачи топлива. Быстрые колебания напряжения свидетельствуют о корректной работе системы управления смесью, при этом стабильное значение указывает на возможную неисправность или отклонение в составе смеси.

Типичный сигнал кислородного датчика представляет собой пилу с периодом порядка 1–3 секунд, при этом напряжение быстро меняется между низкими и высокими значениями. ЭБУ использует пороговые уровни – около 0,45 В – для разделения бедной и богатой смеси и соответствующего изменения времени впрыска топлива.

При длительном удержании напряжения ниже 0,2 В система фиксирует бедную смесь, что приводит к увеличению подачи топлива. Напряжение выше 0,8 В сигнализирует о чрезмерном количестве топлива, и ЭБУ снижает впрыск.

Сигналы с нагретых датчиков с широкой полосой чувствительности (wideband) отличаются аналоговым выходом, пропорциональным стехиометрическому коэффициенту λ. Для них ЭБУ проводит сложный анализ, сравнивая сигнал с эталонными значениями, чтобы точно регулировать топливовоздушную смесь.

Постоянные аномалии сигнала – заторможенные изменения или отсутствие колебаний – служат признаками выхода из строя датчика, загрязнения или проблем с проводкой. В таких случаях ЭБУ переключается в аварийный режим, используя усреднённые значения или данные с запасных датчиков.

Таким образом, точная интерпретация напряжения с кислородного датчика позволяет обеспечить оптимальное сгорание топлива, снизить выбросы и повысить эффективность работы двигателя.

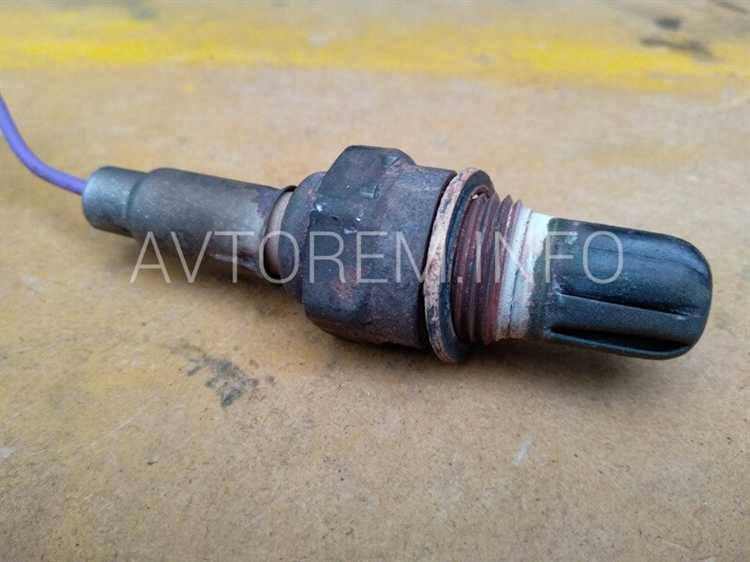

Роль кислородного датчика в регулировке топливной смеси

Кислородный датчик контролирует концентрацию кислорода в выхлопных газах, позволяя системе управления двигателем точно определять состав топливовоздушной смеси. На основе показаний датчика электронный блок управления (ЭБУ) корректирует количество подаваемого топлива для поддержания оптимального соотношения воздух/топливо, обычно около 14,7:1 (стехиометрическое соотношение).

Если датчик фиксирует избыток кислорода (богатая смесь), ЭБУ уменьшает подачу топлива, снижая расход и снижая выбросы углеводородов и монооксида углерода. При недостатке кислорода (бедная смесь) увеличивается подача топлива, чтобы предотвратить перегрев и повреждение двигателя.

Точная работа кислородного датчика критична для поддержания баланса между экономичностью, мощностью и уровнем вредных выбросов. Запоздалые или некорректные сигналы приводят к ошибкам в регулировке, повышенному расходу топлива и увеличению токсичности выхлопа.

Современные системы используют широкополосные кислородные датчики, способные измерять концентрацию кислорода в более широком диапазоне, что обеспечивает более точную регулировку смеси на всех режимах работы двигателя.

Регулярная проверка исправности датчика и его своевременная замена улучшают отклик двигателя и снижают риск выхода из строя катализатора из-за неправильной топливной смеси.

Причины и признаки неисправности датчика кислорода

Ключевые причины выхода из строя кислородного датчика связаны с воздействием агрессивных факторов выхлопных газов и эксплуатационными ошибками. Основные факторы:

• Накопление сажи и отложений на поверхности сенсора, приводящее к снижению чувствительности;
• Повреждение или износ нагревательного элемента внутри датчика;
• Контакт с моторным маслом или антифризом, что вызывает химическое разрушение активного слоя;
• Механические повреждения проводки или разъемов, приводящие к прерыванию сигнала;
• Использование некачественного топлива с высоким содержанием серы или присадок, ускоряющих деградацию элемента;
• Длительная эксплуатация без замены после ресурса, обычно 80-120 тысяч километров пробега.

Признаки неисправности датчика кислорода проявляются на уровне работы двигателя и системы управления топливом:

1. Повышенный расход топлива из-за неправильной регулировки смеси;
2. Ухудшение динамики двигателя и нестабильные обороты холостого хода;
3. Появление черного дыма из выхлопной трубы вследствие обогащенной смеси;
4. Загоревшаяся лампа «Check Engine» с ошибками по системе управления выбросами;
5. Неустойчивые показатели датчика при диагностике с помощью сканера – частые скачки напряжения или его отсутствие;
6. Проблемы с прохождением техосмотра из-за превышения нормы вредных выбросов.

Для точного выявления неисправности рекомендуется использовать диагностический сканер, оценивающий сигналы датчика в реальном времени. При выявлении нестабильности или отсутствия отклика датчик подлежит замене. Игнорирование признаков приводит к ускоренному износу катализатора и повышению затрат на топливо.

Методы проверки и диагностики кислородного датчика

Основной способ проверки кислородного датчика – измерение выходного напряжения с помощью цифрового мультиметра или осциллографа. В норме датчик генерирует напряжение в диапазоне от 0,1 В (бедная смесь) до 0,9 В (богатая смесь). При стабильном работе показания должны быстро и часто изменяться, отражая колебания состава топливной смеси.

Для диагностики подключают мультиметр к сигналу датчика и массе автомобиля. При запуске двигателя, после прогрева датчика до рабочей температуры (около 300–350°C), напряжение должно изменяться с частотой примерно 1 Гц. Отсутствие изменений или стабильное напряжение около 0,45 В свидетельствует о неисправности.

Использование сканера OBD-II позволяет считать коды ошибок, связанные с кислородным датчиком, и посмотреть живые данные его работы. Значения выходного сигнала должны колебаться в пределах 0,1–0,9 В с периодичностью от 0,5 до 2 секунд. Заторможенные изменения, длительное удержание высоких или низких значений указывают на выход из строя.

Проверка нагревательного элемента датчика проводится измерением сопротивления между соответствующими контактами. Для большинства стандартных датчиков сопротивление нагревателя находится в диапазоне 3–14 Ом. Открытая цепь или короткое замыкание требуют замены датчика.

Анализ состояния датчика дополнительно включает визуальный осмотр на наличие загрязнений, повреждений корпуса и электрических разъемов. Следы нагара, масла или механических повреждений влияют на точность работы.

Для более глубокой диагностики применяют метод сравнения показаний нескольких датчиков (при наличии нескольких кислородных датчиков в системе), а также измерение температуры рабочего участка выхлопной системы, чтобы убедиться в правильной эксплуатации датчика.

Замена датчика кислорода: когда и как проводить

Датчик кислорода подлежит замене при следующих признаках:

• Появление ошибки P0130–P0167 в системе диагностики (OBD-II).
• Резкое ухудшение динамики автомобиля и увеличение расхода топлива более 10%.
• Нестабильные или отсутствующие колебания напряжения сигнала датчика в диапазоне 0,1–0,9 В.
• Появление запаха несгоревшего топлива из выхлопной трубы.
• Пробег после последней замены превышает 80–100 тыс. км (для стандартных датчиков).

Перед заменой требуется проверить датчик мультиметром или диагностическим сканером, чтобы убедиться в неисправности. Обязательна проверка целостности электрических соединений и исправности подогрева (если есть).

Последовательность замены датчика кислорода:

1. Отключить аккумулятор для предотвращения короткого замыкания.
2. Найти датчик по каталогу и местоположению (обычно перед или после каталитического нейтрализатора).
3. Отсоединить электрический разъем датчика.
4. Снять датчик при помощи специализированного ключа для кислородных датчиков, применяя WD-40 или аналогичный проникающий состав при необходимости.
5. Перед установкой нового датчика обработать резьбу антипригарной пастой, исключая контакт пасты с рабочей частью.
6. Вкрутить новый датчик, соблюдая рекомендуемый момент затяжки (обычно 30–40 Н·м).
7. Подключить электрический разъем и проверить герметичность соединения.
8. Подключить аккумулятор и выполнить сброс ошибок через диагностический сканер.
9. Запустить двигатель, проверить стабильность сигнала и отсутствие ошибок.

Использование оригинальных или сертифицированных аналогов гарантирует корректную работу и долговечность. При замене рекомендуется соблюдать температурные режимы – датчик лучше менять на холодном двигателе, чтобы избежать ожогов и повреждений.

Вопрос-ответ:

Как кислородный датчик определяет качество смеси в двигателе?

Кислородный датчик реагирует на содержание кислорода в выхлопных газах. Он вырабатывает электрический сигнал, который изменяется в зависимости от того, сколько кислорода осталось после сгорания топлива. Чем ближе смесь к оптимальной, тем сигнал более сбалансирован. ЭБУ анализирует этот сигнал и корректирует подачу топлива, чтобы поддерживать нужный состав смеси.

Почему датчик кислорода устанавливают именно в выпускном коллекторе?

В выпускном коллекторе выхлопные газы ещё достаточно горячие и содержат актуальный состав после сгорания. Это позволяет датчику быстро и точно фиксировать уровень кислорода, отражая состояние работы двигателя в реальном времени. Если установить датчик дальше по выхлопу, показания могут задерживаться или искажаться из-за остывания и смешивания газов.

Какие признаки указывают на неисправность кислородного датчика?

Основные симптомы — повышенный расход топлива, нестабильная работа двигателя, появление черного дыма из выхлопа и загорание индикатора «Check Engine». При неисправности датчика ЭБУ не получает корректной информации и не может правильно регулировать смесь, что отражается на динамике и экономичности авто.

Как влияет температура выхлопных газов на работу кислородного датчика?

Для корректной работы датчик должен достигать рабочей температуры — около 300-400 °C. При недостаточном нагреве его реакция замедляется, сигналы становятся неточными. Поэтому многие датчики оснащены нагревательным элементом, который помогает быстро выйти на рабочий режим и поддерживать стабильность показаний.

Можно ли проверить состояние кислородного датчика самостоятельно без специального оборудования?

Проверка без оборудования ограничена. Можно обратить внимание на поведение двигателя: неровный холостой ход, перебои в работе, черный дым. Иногда помогает визуальный осмотр — датчик с загрязнениями или повреждениями может работать неправильно. Но для точной диагностики обычно используют мультиметр или сканер, считывающий данные с ЭБУ.
