Трещины в блоке цилиндров – одна из самых серьёзных неисправностей, способных привести к снижению компрессии, попаданию охлаждающей жидкости в камеры сгорания и быстрому выходу двигателя из строя. Их обнаружение требует не только визуального осмотра, но и использования диагностических методов, позволяющих выявить мельчайшие повреждения металла.
Одним из ключевых признаков трещины является постоянное понижение уровня охлаждающей жидкости без видимых утечек. При этом может наблюдаться белый дым из выхлопной трубы, а также маслянистые пятна в системе охлаждения. Для точного определения места повреждения применяют методы, такие как ультразвуковая дефектоскопия, магнитопорошковый контроль и опрессовка блока.
При осмотре блока цилиндров важно обратить внимание на зоны повышенного напряжения – около каналов охлаждения, соединений с головкой и опор коленвала. Неправильная эксплуатация, перегрев и замерзание охлаждающей жидкости увеличивают риск образования микротрещин, которые со временем могут перерасти в сквозные. Регулярная диагностика и своевременное выявление трещин позволяют предотвратить серьёзные повреждения двигателя и дорогостоящий ремонт.

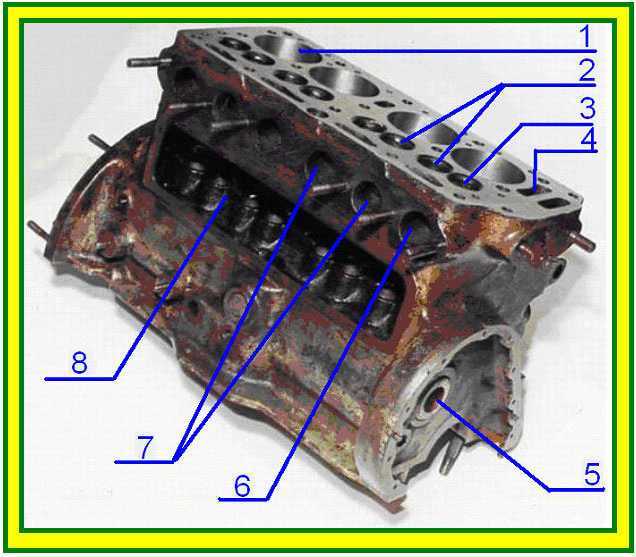

Визуальный осмотр блока цилиндров на наличие видимых повреждений
Для выявления трещин на блоке цилиндров важно провести тщательный осмотр при хорошем освещении, предпочтительно с использованием направленного источника света или фонарика. Осматривайте поверхности блока поэтапно, уделяя особое внимание зонам с повышенной механической нагрузкой и перегревом.
- Осмотрите верхнюю плоскость блока, где контактирует головка цилиндров, на наличие мелких трещин, сколов и деформаций.
- Проверьте внешние стенки блока, особенно возле масляных и охлаждающих каналов – здесь трещины могут распространяться от коррозии или перепадов давления.
- Обратите внимание на места крепления и резьбовые отверстия: трещины часто возникают возле шпилек и болтов из-за повышенных усилий.
- Используйте лупу или увеличительное стекло для обнаружения микротрещин, которые не видны невооружённым глазом.
- Ищите признаки коррозии или следы утечек жидкости, которые могут свидетельствовать о скрытых повреждениях.
Особо тщательно осматривайте участки вокруг отверстий для свечей и форсунок – здесь металл испытывает локальные напряжения, что повышает риск появления трещин.
При обнаружении подозрительных линий или пятен с изменённой текстурой поверхности проведите дополнительную проверку с помощью методов ультразвукового контроля или проникновения специального красителя.
Проверка уровня и цвета моторного масла на признаки попадания охлаждающей жидкости
Определение трещины в блоке цилиндров часто связано с попаданием охлаждающей жидкости в систему смазки. Для диагностики необходимо тщательно проверить уровень и цвет моторного масла.
Начинайте с вытаскивания щупа двигателя на холодном моторе и очищайте его тряпкой перед повторным измерением. Уровень масла должен находиться между отметками MIN и MAX. При резком повышении уровня масла возможно попадание антифриза, что указывает на внутреннюю утечку через трещину в блоке.
Особое внимание уделите цвету масла. Наличие молочного или кремового оттенка на щупе или под крышкой маслозаливной горловины – верный признак смешивания масла с охлаждающей жидкостью. Чистое масло обычно янтарного или золотистого цвета, без эмульсии и осадка.
Если масло кажется густым и с пенистыми пузырьками, это свидетельствует о попадании охлаждающей жидкости и необходимости срочного ремонта блока цилиндров. В таких случаях запуск двигателя может привести к серьезным повреждениям, поэтому дальнейшая эксплуатация без диагностики недопустима.
Регулярная проверка масла с учетом этих признаков помогает выявить скрытые дефекты блока цилиндров на ранних стадиях и избежать дорогостоящих последствий.
Использование герметика и давление в системе охлаждения для выявления утечек
Для диагностики трещин в блоке цилиндров применяют специальные герметики, предназначенные для систем охлаждения. Перед использованием герметика необходимо полностью слить охлаждающую жидкость и очистить систему от загрязнений. Герметик добавляют согласно инструкции производителя, обычно в радиатор или расширительный бачок.
После добавления герметика запускают двигатель и дают ему поработать на холостых оборотах до достижения рабочей температуры. Герметик циркулирует по системе, заполняя микротрещины и мелкие повреждения, что предотвращает утечки.
Для точного определения места повреждения используют тестер давления системы охлаждения. При помощи насоса тестера система нагнетается до давления, указанного в технической документации (обычно 1,0–1,5 бар). Если давление быстро падает, это свидетельствует о наличии утечки.
Одновременно с нагнетанием давления проводят визуальный осмотр и поиск следов вытекшей охлаждающей жидкости или герметика. Особое внимание уделяют стыкам, шлангам и корпусу блока цилиндров. При трещинах в блоке возможно появление влажных пятен с признаками коррозии или осадка герметика.
При обнаружении падения давления и характерных следов утечки проводят демонтаж для более глубокого осмотра. Использование герметика и тестера давления позволяет выявить даже скрытые дефекты блока без его предварительного разбора, что существенно экономит время и средства на диагностику.
Проведение теста на компрессию в цилиндрах для обнаружения утечек газа
Тест на компрессию позволяет оценить герметичность каждого цилиндра и выявить наличие трещин в блоке. Для проведения теста необходим компрессометр, который подключается к свечному отверстию.
Сначала двигатель прогревают до рабочей температуры, затем отключают подачу топлива и зажигание. Поворачивая коленчатый вал стартером, замеряют максимальное давление в каждом цилиндре. Нормальные значения зависят от модели двигателя, но обычно находятся в диапазоне 12-15 бар.
Если в одном или нескольких цилиндрах давление значительно ниже нормы (снижение более чем на 20% по сравнению с другими), это указывает на утечку газа, которая может быть вызвана трещиной в блоке или повреждением поршневых колец, клапанов.
Для точного определения источника утечки после компрессионного теста проводят тест на утечку воздуха (leak-down test), который позволяет локализовать место пробоя – через охлаждающую систему, картер или впускные/выпускные клапаны.
Важно проводить измерения на полностью закрытых клапанах и использовать однотипный компрессометр для всех цилиндров, чтобы результаты были сопоставимы. Резкие перепады давления между соседними цилиндрами обычно свидетельствуют о дефекте блока цилиндров.
Применение метода ультразвуковой диагностики для обнаружения внутренних трещин
Ультразвуковая диагностика основана на способности звуковых волн высокой частоты выявлять дефекты внутри металлических конструкций блока цилиндров. Для проведения обследования используется специализированный прибор – ультразвуковой дефектоскоп, генерирующий импульсы в диапазоне 0,5–10 МГц.
Технология требует подготовки поверхности блока: снятие грязи и масла, а также нанесение контактного геля для обеспечения передачи ультразвука. Измерения проводятся по сетке с шагом 10–20 мм, что позволяет получить детальную картину внутренней структуры материала.
Параметры дефектоскопа настраиваются таким образом, чтобы ультразвуковые волны проникали на глубину не менее 50 мм, что покрывает все критические зоны блока цилиндров. При наличии трещин или внутренних пористостей сигнал отражается и фиксируется на экране прибора в виде характерных пикоподобных импульсов.
Обработка результатов включает анализ времени задержки и амплитуды отраженного сигнала. При обнаружении аномалий проводят дополнительное исследование с использованием фазированных решеток для уточнения формы и размеров трещины.
Ультразвуковая диагностика позволяет выявить трещины размером от 0,2 мм и глубиной до нескольких десятков миллиметров, что существенно превосходит по точности визуальный осмотр и методы на основе давления.
Для повышения надежности результатов рекомендуется проводить диагностику в контролируемых условиях с минимальными вибрациями и стабильной температурой, а также повторять замеры на ключевых участках блока для подтверждения обнаруженных дефектов.
Анализ признаков перегрева двигателя как косвенный показатель повреждений блока
Наличие пузырьков воздуха в расширительном бачке охлаждающей жидкости указывает на возможные утечки газов из цилиндров в систему охлаждения, что характерно для трещин в блоке. При этом уровень охлаждающей жидкости может непредсказуемо снижаться без видимых внешних протечек.
Изменение цвета и запаха антифриза – также важный признак. Попадание продуктов сгорания в охлаждающую жидкость приводит к её потемнению и появлению специфического запаха гари или выхлопных газов.
Неравномерный нагрев блока цилиндров, выявляемый при помощи тепловизора или инфракрасного термометра, указывает на локальные дефекты и возможные трещины, которые нарушают теплообмен. При визуальном осмотре можно заметить следы выдавливания прокладки или пятна коррозии вокруг потенциальных мест повреждений.
Резкое ухудшение показателей давления масла, сопровождающееся повышением температуры, связано с попаданием охлаждающей жидкости в смазочную систему через повреждения блока, что усиливает износ и провоцирует перегрев.
Рекомендуется комплексно анализировать данные датчиков температуры, давления и состояния охлаждающей жидкости в сочетании с диагностикой компрессии и герметичности цилиндров для точного выявления трещин.
Обращение к профессиональному инструменту для выявления трещин – методы и рекомендации
Выявление трещин в блоке цилиндров двигателя требует применения специализированного оборудования, обеспечивающего точность и достоверность диагностики. Самые эффективные методы включают:
- Ультразвуковая дефектоскопия – передача высокочастотных звуковых волн через материал блока позволяет обнаружить внутренние и поверхностные трещины с точностью до долей миллиметра. Рекомендуется использовать ультразвуковые приборы с возможностью визуализации результатов в виде графиков и снимков.
- Магнитно-порошковая дефектоскопия – подходит для металлических блоков. Поверхность обрабатывается магнитным полем и порошком, который накапливается в местах разрывов структуры. Метод требует предварительной очистки и обезжиривания поверхности для достоверности результата.
- Метод капиллярных жидкостей – нанесение специального красителя с последующим проявлением помогает выявить трещины, доступные на поверхности. Используется для мелких и поверхностных дефектов.
- Тепловая съемка (термография) – выявление изменений температурного поля на поверхности блока при работе двигателя или нагреве в лабораторных условиях позволяет определить скрытые трещины, влияющие на теплопередачу.
Для качественного проведения диагностики рекомендуется соблюдать следующие рекомендации:
- Обеспечить полную подготовку поверхности блока – очистить от масла, грязи и отложений.
- Выбирать метод диагностики, исходя из материала блока и характера предполагаемых повреждений.
- Использовать сертифицированное оборудование и привлекать специалистов с опытом работы в дефектоскопии.
- Проводить диагностику в условиях контролируемой температуры и влажности для снижения влияния внешних факторов на результаты.
- Документировать результаты диагностики с помощью фото- и видеоматериалов для последующего анализа и ремонта.
Комплексное применение нескольких методов повышает точность выявления трещин и минимизирует риск пропуска дефекта, способного привести к серьезным поломкам двигателя.
Вопрос-ответ:
Какими методами можно обнаружить трещину в блоке цилиндров без демонтажа двигателя?
Для выявления трещин без разбора двигателя применяют несколько способов. Один из них — тест на компрессию в цилиндрах: пониженное давление указывает на утечку газов через повреждение. Также используется ультразвуковая диагностика, которая фиксирует внутренние дефекты металла. Еще один способ — проверка системы охлаждения с помощью герметика и давления, что позволяет выявить утечки жидкости через трещины. Визуальный осмотр с помощью увеличительных приборов помогает заметить поверхностные повреждения, если они выходят наружу.
Какие признаки в работе двигателя могут указывать на трещину в блоке цилиндров?
Среди признаков можно выделить: резкое падение компрессии в одном или нескольких цилиндрах, смешивание моторного масла с охлаждающей жидкостью (что проявляется помутнением или маслянистой пленкой), перегрев двигателя без очевидных причин, нестабильная работа и потеря мощности. Также могут появиться пузырьки воздуха в системе охлаждения и внешние течи охлаждающей жидкости. Все это свидетельствует о возможном повреждении блока.
Как влияет трещина в блоке цилиндров на работу системы охлаждения?
Трещина в блоке цилиндров может привести к нарушению герметичности каналов системы охлаждения. Через поврежденное место происходит утечка охлаждающей жидкости, что вызывает снижение её уровня и ухудшение теплоотвода. Это ведет к перегреву двигателя и появлению пузырьков воздуха в радиаторе. Кроме того, при попадании охлаждающей жидкости в масло нарушается смазка, что ускоряет износ деталей и увеличивает риск серьезных повреждений мотора.
Можно ли определить трещину самостоятельно, без специального оборудования?
Определить трещину полностью без инструментов сложно, однако есть некоторые косвенные признаки, которые можно проверить самостоятельно. Например, визуальный осмотр на наличие внешних следов течи или пятен от охлаждающей жидкости. Проверка уровня и состояния моторного масла — появление молочного оттенка указывает на попадание охлаждающей жидкости. Тест на компрессию с помощью простого компрессометра также даст понять, есть ли утечка. Для точного выявления трещин лучше обращаться в сервис с профессиональной диагностикой.
Как подготовить двигатель к диагностике на наличие трещин в блоке цилиндров?
Перед диагностикой необходимо прогреть двигатель до рабочей температуры, чтобы все материалы расширились, а трещина могла проявить себя. Затем нужно очистить блок цилиндров от грязи и масла, чтобы не пропустить видимые дефекты. Проверяется уровень и состояние охлаждающей жидкости и масла. Для некоторых методов диагностики — например, ультразвуковой или герметизации — может потребоваться отключить некоторые узлы и подготовить оборудование. Важно обеспечить стабильные условия работы двигателя во время тестирования.
Какими методами можно определить наличие трещины в блоке цилиндров двигателя без его демонтажа?
Для выявления трещин в блоке цилиндров без снятия двигателя применяют несколько способов. Один из распространённых — тест на компрессию или герметичность цилиндров, при котором проверяется падение давления, указывающее на утечку газа через трещину. Также используется давление в системе охлаждения с помощью специализированного насоса — падение давления говорит о возможной трещине, через которую проходит жидкость. Ещё один метод — проверка масла на наличие охлаждающей жидкости, так как попадание антифриза в масло указывает на повреждения блока. Визуальный осмотр доступных поверхностей блока может выявить видимые трещины или следы коррозии. Для более точного анализа часто применяют ультразвуковую или магнитопорошковую диагностику, которые фиксируют внутренние дефекты без разбора двигателя.
