Датчик положения коленвала (ДПКВ) играет ключевую роль в работе двигателя автомобиля ВАЗ, обеспечивая синхронизацию подачи топлива и зажигания. Неполадки в работе датчика приводят к сбоям в запуске, нестабильной работе мотора и потере мощности. Важно своевременно диагностировать датчик для предотвращения серьезных проблем.
Для проверки ДПКВ на ВАЗ применяется несколько практичных методов: визуальный осмотр, проверка сопротивления и сигнала мультиметром, а также использование осциллографа для анализа импульсов. Каждый из способов дает конкретные данные о состоянии датчика и позволяет выявить повреждения, обрывы проводки или загрязнение магнитного элемента.
В статье подробно рассматриваются технические особенности проверки с пошаговыми рекомендациями, включая нормы сопротивления для разных моделей ВАЗ и типичные признаки неисправности. Это позволит быстро определить причину сбоев и выбрать правильное решение для ремонта или замены датчика.
Как определить признаки неисправности датчика коленвала
Еще одним симптомом считается отсутствие искры или нерегулярное появление искровых разрядов, что приводит к неправильному сгоранию топливной смеси. В результате наблюдаются вибрации и снижение динамики автомобиля.
Если датчик поврежден механически или загрязнен, возможны скачки оборотов двигателя и невозможность его поддержания на холостом ходу. Автомобиль может вообще не заводиться, несмотря на исправность аккумулятора и стартера.
Для подтверждения неисправности рекомендуется проверить сигнал с помощью осциллографа – при нормальной работе сигнал представляет собой равномерные импульсы с амплитудой около 5 В. Пропадание импульсов или искажение формы указывает на проблему.
Дополнительно необходимо проверить целостность проводки и разъемов датчика на предмет окисления и повреждений, так как плохой контакт вызывает аналогичные симптомы.
В некоторых случаях на неисправность указывает появление металлического шума из-за неправильной работы системы зажигания, связанной с отсутствием точного синхроимпульса от датчика.
Подготовка инструментов для проверки датчика коленвала
Для точной диагностики датчика коленвала на ВАЗ потребуются мультиметр с функцией измерения сопротивления и напряжения, а также отвертка с плоским лезвием для отсоединения разъема. Дополнительно необходим тестер сигналов или осциллограф для оценки формы выходного сигнала датчика.
Рекомендуется иметь под рукой техническую документацию автомобиля с электрической схемой, где указаны контакты датчика и их назначение. Это позволит избежать ошибок при подключении приборов.
Перед проверкой убедитесь в исправности измерительных приборов: проверьте мультиметр на контрольном сопротивлении и измерьте известное напряжение для подтверждения точности показаний.
Для доступа к датчику может потребоваться гаечный ключ на 10 мм, чтобы снять защитный кожух или элементы крепления. Подготовьте также чистую ветошь для очистки разъемов и контактов от загрязнений и окислов.
Необходимым условием является наличие источника питания 12 В для проверки работы датчика под нагрузкой, если тест проводится вне автомобиля.
| Инструмент | Назначение |
|---|---|
| Мультиметр | Измерение сопротивления и напряжения на датчике |
| Отвертка плоская | Отсоединение разъемов датчика |
| Тестер сигналов/Осциллограф | Анализ формы сигнала с датчика |
| Гаечный ключ 10 мм | Снятие крепежных элементов датчика |
| Ветошь | Очистка контактов и разъемов |
| Источник питания 12 В | Питание датчика при тестах вне автомобиля |
Проверка сопротивления датчика мультиметром
Отключите датчик коленвала от разъема проводки. Установите мультиметр в режим измерения сопротивления (Ом). Диапазон выбирайте в пределах 200–2000 Ом в зависимости от модели мультиметра.
Если сопротивление значительно меньше 200 Ом или больше 2000 Ом, это указывает на неисправность обмотки датчика – возможен обрыв или короткое замыкание.
При бесконечном сопротивлении мультиметр показывает разрыв цепи, датчик требует замены. Если сопротивление близко к нулю, вероятно короткое замыкание внутри датчика.
Для точности измерений мультиметр должен быть исправен, а контакты щупов чистыми и надежными. Повторите проверку несколько раз, чтобы исключить погрешности из-за плохого контакта.
Диагностика датчика коленвала с помощью осциллографа
Для точной проверки датчика коленвала применяется осциллограф, позволяющий визуализировать форму сигнала и выявить неисправности, не заметные при измерении мультиметром.
Подключение осциллографа выполняется к выходному проводу датчика и корпусу автомобиля. При подключении необходимо соблюдать полярность, если датчик активный.
- Запустить двигатель и наблюдать за графиком сигнала на осциллографе.
- Сигнал должен иметь равномерные, четко выраженные импульсы с амплитудой от 0,5 В до 5 В (в зависимости от типа датчика).
- Наличие искажений, пропусков импульсов или постоянного уровня указывает на повреждение датчика или проводки.
При использовании индуктивного датчика амплитуда сигнала напрямую зависит от частоты вращения коленвала. При низких оборотах амплитуда уменьшается, что отражается на осциллограмме.
Для датчиков Холла характерна стабильная форма прямоугольных импульсов с четкими переходами между уровнями.
- Подключить щупы осциллографа к датчику коленвала.
- Запустить мотор и зафиксировать сигнал.
- Сравнить полученную осциллограмму с эталонной для конкретной модели ВАЗ.
- Обратить внимание на амплитуду, частоту и форму сигнала.
Отсутствие импульсов или их нерегулярность служит поводом для замены датчика или проверки электрической цепи.
Проверка датчика коленвала на работающем двигателе
Для диагностики датчика коленвала при работающем двигателе потребуется мультиметр с функцией измерения переменного напряжения или осциллограф. Подключите прибор к контактам датчика, предварительно сняв разъем.
При вращении коленвала напряжение на выходе датчика должно быть пульсирующим и находиться в диапазоне от 0,2 до 1,5 В, в зависимости от оборотов двигателя. Если мультиметр показывает постоянное напряжение или его отсутствует, датчик требует замены.
Осциллограф позволяет оценить форму сигнала. Для исправного датчика характерен четкий импульс с амплитудой 0,5–2 В и периодичностью, совпадающей с оборотами двигателя. Неровный, слабый или искаженный сигнал указывает на неисправность.
Важно проверить целостность проводки и надежность контактов, так как прерывания или окисление вызывают ложные показания. Перед измерением убедитесь в надежном креплении датчика и отсутствии загрязнений на его рабочей поверхности.
Если признаки неисправности сохраняются, рекомендуется выполнить дополнительную проверку сопротивления обмотки датчика в выключенном состоянии и осмотр магнитного зазора между датчиком и зубчатым венцом коленвала.
Методы тестирования сигнала датчика коленвала через ЭБУ
Тестирование сигнала датчика коленвала через электронный блок управления (ЭБУ) позволяет определить качество и стабильность сигнала без демонтажа датчика. Для диагностики применяются специализированные диагностические сканеры с функцией просмотра параметров в реальном времени.
Основные методы тестирования:
- Подключение диагностического сканера к разъему OBD-II. В разделе «Параметры» или «Live Data» выбирается канал сигнала датчика коленвала (часто обозначается как CKP, Crankshaft Position Sensor).
- Анализ показаний угла коленчатого вала и частоты оборотов двигателя. При исправном датчике значения изменяются плавно и синхронизируются с оборотами двигателя.
- Отслеживание прерываний сигнала. Резкие пропадания, скачки или отсутствие данных указывают на неисправность датчика или нарушение цепи.
Для углубленной проверки:
- Использовать функцию «Freeze Frame» для фиксации момента ошибки, связанной с датчиком коленвала.
- Сравнить показания датчика коленвала с датчиком распредвала (если установлен). Несовпадение угловых значений говорит о сбоях.
- Провести тест запуска двигателя и проверить, как быстро ЭБУ получает сигнал с датчика при первом обороте.
Важно учитывать параметры напряжения сигнала. ЭБУ фиксирует минимальные и максимальные значения, которые должны соответствовать технической документации ВАЗ. Отклонения требуют проверки проводки и самого датчика.
Методика позволяет оперативно выявить дефекты и минимизировать время на разборку и физическую проверку датчика.

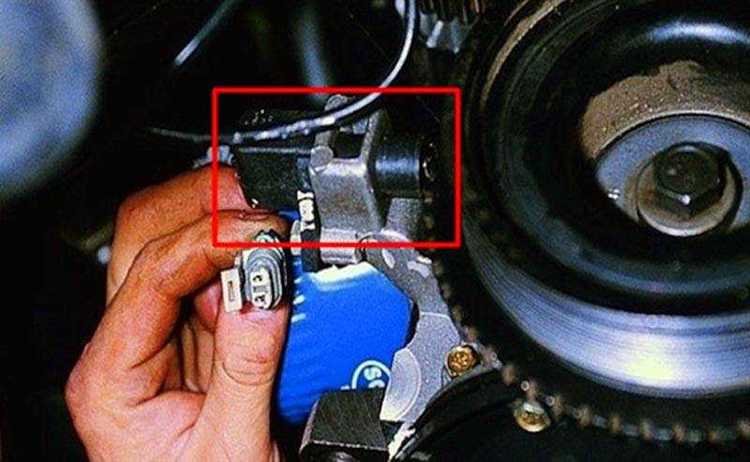

Как снять и проверить разъем датчика коленвала на наличие повреждений
Отключение разъема датчика коленвала выполняется при выключенном зажигании и отключенной аккумуляторной батарее. Найдите разъем на жгуте проводов, подходящем к датчику, обычно он закреплен на корпусе двигателя или рядом с ним.
Для отсоединения зафиксируйте фиксатор разъема и аккуратно сдвиньте его в сторону, не применяя чрезмерных усилий, чтобы не сломать пластиковые защелки. Если фиксатор заклинило, используйте пластиковую лопатку или тонкую отвертку для осторожного поддевания.
После снятия разъема тщательно осмотрите контактные площадки и клеммы на предмет окисления, загрязнений, следов коррозии или механических повреждений. Особое внимание уделите отсутствию погнутых или выломанных контактов, а также следам перегрева – потемнению пластика и деформации.
Проверьте состояние проводов, выходящих из разъема: наличие повреждений изоляции, переломов или потертостей, особенно у места ввода в корпус разъема. Для выявления скрытых дефектов можно аккуратно согнуть провода и проверить отсутствие обрывов с помощью мультиметра в режиме прозвонки.
Если контактные клеммы загрязнены или окислены, очистите их мягкой щеткой с применением спирта или контактного очистителя. Избегайте использования абразивных материалов, которые могут повредить металл.
Для проверки надежности контакта после очистки вставьте разъем обратно и несколько раз подключите-отключите, оценивая плавность фиксации. Плохой контакт или люфт могут привести к нестабильной работе датчика и ошибкам в ЭБУ.
| Шаг | Описание действия | Рекомендации |
|---|---|---|
| 1 | Выключить зажигание и отключить аккумулятор | Обезопасит электрооборудование от короткого замыкания |
| 2 | Найти и разблокировать фиксатор разъема | Использовать аккуратное усилие, не повредить защелки |
| 3 | Снять разъем с датчика | При необходимости поддеть инструментом, избегая давления на провода |
| 4 | Осмотреть контакты и провода | Искать окисление, коррозию, повреждения изоляции |
| 5 | Очистить загрязненные контакты | Использовать спирт или специальный очиститель |
| 6 | Проверить проводку мультиметром | Проверка целостности и отсутствия обрывов |
| 7 | Вернуть разъем на место | Обеспечить надежную фиксацию защелки |

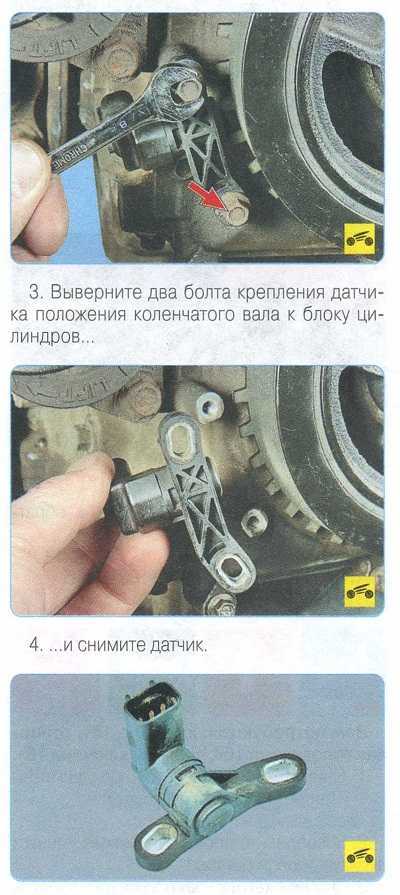

Рекомендации по замене датчика коленвала на ВАЗ
Перед заменой отключите аккумулятор для исключения короткого замыкания. Доступ к датчику обеспечивается через моторный отсек или снизу автомобиля, в зависимости от модели ВАЗ.
Отсоедините электрический разъем датчика аккуратно, избегая повреждений проводов и контактов. Ослабьте крепежный болт с помощью головки на 10 мм или соответствующего инструмента.
Извлеките датчик из посадочного места, при необходимости аккуратно покрутите его для облегчения снятия. Очистите место установки от грязи и остатков старого уплотнителя, если он есть.
Перед установкой нового датчика сравните его с заменяемым по габаритам и разъемам. Установите новый датчик в посадочное место, зафиксируйте болтом с моментом затяжки около 7–9 Н·м.
Подключите электрический разъем, убедившись в плотном и надежном контакте. После сборки подключите аккумулятор и выполните тест запуска двигателя для проверки корректной работы датчика.
Если после замены возникают ошибки, рекомендуется провести проверку сигналов датчика с помощью мультиметра или диагностического оборудования.
Вопрос-ответ:
Как определить, что датчик коленвала на ВАЗ вышел из строя?
Признаки неисправного датчика коленвала включают нестабильную работу двигателя, перебои при запуске, снижение мощности и увеличение расхода топлива. Также могут появиться ошибки в системе управления двигателем, которые легко считать с помощью диагностического оборудования. Важный сигнал — отсутствие искры или неправильное распределение впрыска топлива, что связано с нарушением синхронизации.
Какие методы проверки датчика коленвала применимы без специального оборудования?
Без осциллографа или диагностического сканера можно использовать мультиметр для проверки сопротивления обмотки датчика. Снимается разъем, и измеряется сопротивление между контактами согласно технической документации. При значительном отклонении от нормы датчик подлежит замене. Также полезно осмотреть разъем на предмет коррозии или повреждений проводов.
Как провести проверку сигнала датчика коленвала через ЭБУ на ВАЗ?
Для проверки сигнала через блок управления двигателем (ЭБУ) используется диагностический сканер, который считывает данные с датчика в реальном времени. В процессе можно увидеть наличие или отсутствие импульсов, а также их амплитуду и частоту. При отсутствии сигнала либо нестабильных показателях стоит проверить сам датчик и проводку, а также контакты разъема. Такой способ позволяет оценить работу датчика в условиях работы двигателя.
Какие особенности демонтажа и замены датчика коленвала на ВАЗ?
Для замены датчика нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем отсоединяется разъем и откручивается крепеж. Важно не повредить датчик и прилегающие детали. Перед установкой нового датчика корпус и посадочное место очищаются от загрязнений. После монтажа проверяется надежность соединений и проводится тестовый запуск двигателя для подтверждения исправной работы.
Можно ли самостоятельно проверить датчик коленвала с помощью осциллографа, если нет опыта?
Проверка осциллографом требует навыков работы с прибором и понимания формы сигнала. Неправильная интерпретация данных может привести к ошибочным выводам. Для новичков рекомендуется сначала изучить принцип работы датчика и посмотреть примеры нормальных и неисправных сигналов. Если уверенности недостаточно, лучше обратиться к специалисту, чтобы избежать лишних затрат и повреждений оборудования.
Какие основные признаки неисправности датчика коленвала на автомобиле ВАЗ?
При выходе из строя датчика коленвала могут появляться такие симптомы, как перебои в работе двигателя, затруднённый запуск, нестабильные обороты холостого хода, а также возникновение ошибок в системе управления двигателем. Машина может глохнуть или не реагировать на поворот ключа зажигания. Нередко при неисправности датчика на приборной панели загорается индикатор «Check Engine». Эти признаки указывают на возможные проблемы с датчиком и требуют проведения диагностики.
Какие методы диагностики датчика коленвала используются на ВАЗ и как их применять?
Проверка датчика коленвала проводится несколькими способами. Самый простой — измерение сопротивления обмотки мультиметром, чтобы убедиться, что цепь не разомкнута и нет коротких замыканий. Другой метод — проверка сигнала датчика с помощью осциллографа, позволяющего увидеть форму и частоту импульсов при работе двигателя. Также можно проверить работу датчика через электронный блок управления (ЭБУ) с помощью специализированного диагностического оборудования, анализируя данные о частоте вращения коленчатого вала и сигналах с датчика. Важной частью диагностики является осмотр разъема и проводки на предмет повреждений и коррозии, так как плохой контакт может вызывать сбои. Каждый способ применяется в зависимости от доступного инструмента и уровня сложности неисправности.
