Генератор в Mercedes Sprinter 906 отвечает за обеспечение стабильного питания всех электрических систем и подзарядку аккумулятора. При его неисправности возможны перебои в работе электрооборудования, проблемы с запуском двигателя и быстрая разрядка батареи. В большинстве случаев замена или снятие генератора требуется при появлении постороннего шума, слабой зарядке или полном отказе узла.
На Sprinter 906 с дизельным двигателем OM646 генератор расположен с передней части двигателя, и его демонтаж требует доступа как сверху, так и снизу. Для выполнения работ потребуется стандартный набор инструментов: вороток, головки на 13 и 15 мм, трещотка, удлинитель, а также фиксатор для натяжителя ремня. Важно отключить аккумулятор перед началом работ, чтобы исключить короткое замыкание при снятии клемм.
Снятие начинается с ослабления и демонтажа приводного ремня. Следующим шагом является отключение разъема питания и откручивание крепежных болтов генератора. Часть креплений может находиться в труднодоступных местах, особенно на моделях с кондиционером, поэтому рекомендуется заранее подготовить удлинители и карданные соединения. Генератор достаточно тяжелый, поэтому при его снятии желательно использовать вторую руку для поддержки или подставку.
После снятия агрегата следует визуально оценить состояние контактных площадок, шкива и крепежа. При повторной установке нового или отремонтированного генератора важно соблюсти момент затяжки болтов и правильно установить ремень на все ролики. Нарушение натяжения или перекос может привести к ускоренному износу как ремня, так и самого генератора.
Подготовка автомобиля и отключение аккумулятора
Перед началом демонтажа генератора на Mercedes Sprinter 906 необходимо обеспечить устойчивость автомобиля и безопасность при работе с электросистемой. Машину следует установить на ровную поверхность и зафиксировать стояночным тормозом. Рекомендуется использовать противооткатные упоры под задние колеса.
При отключении аккумулятора необходимо исключить контакт клемм с металлическими элементами кузова и инструментами. Желательно изолировать клемму от случайного замыкания с помощью резиновой перчатки или непроводящего материала. АКБ на Sprinter 906 часто расположен под ногами водителя – для доступа снимается коврик и люк в полу кабины.
После отключения аккумулятора следует подождать не менее 10 минут для полной разрядки остаточного напряжения в системе. Только после этого можно переходить к демонтажу навесного оборудования и генератора.
Демонтаж пластиковых кожухов и защитных элементов
Для доступа к генератору на Mercedes Sprinter 906 требуется удалить несколько пластиковых и защитных элементов, ограничивающих рабочую зону. В первую очередь снимается верхний декоративный кожух двигателя. Он удерживается на резиновых втулках, без крепёжных болтов. Для демонтажа достаточно аккуратно потянуть его вверх, приложив равномерное усилие с обеих сторон.
Далее необходимо демонтировать воздушный фильтр вместе с воздухозаборным патрубком. Сначала отсоединяется гофра от корпуса фильтра, затем сам фильтр вынимается из посадочного места, освобождая пространство перед генератором. Следует проверить, нет ли дополнительных пластиковых фиксаторов на патрубке – при наличии они отжимаются отверткой.
После этого снимается нижняя защита моторного отсека (если установлена). Крепится она, как правило, винтами Torx T25 и пластиковыми клипсами. Перед снятием желательно воспользоваться подъёмником или загнать автомобиль на эстакаду – это облегчит доступ к крепежам.
Также подлежит удалению боковой пластиковый щиток, закрывающий ременной привод. Он фиксируется двумя болтами с головкой на 10 мм. После откручивания его необходимо аккуратно выдвинуть, чтобы не повредить фиксаторы и не зацепить соседние элементы проводки.
Все снятые детали и крепеж желательно складывать по группам в отдельные контейнеры или пакеты – это упростит обратную сборку и исключит потерю мелких элементов.
Ослабление натяжения ремня и его снятие
На Mercedes Sprinter 906 с дизельным двигателем OM646 используется автоматический натяжитель поликлинового ремня. Для ослабления натяжения потребуется ключ с подходящей головкой (обычно на 17 мм) или специальный вороток с квадратом на ½ дюйма. Натяжитель располагается под генератором и имеет направляющий болт или отверстие для инструмента.
Установив инструмент в гнездо натяжителя, необходимо медленно повернуть его против часовой стрелки, создавая усилие, которое освободит ремень. При этом важно удерживать натяжитель в ослабленном положении и не отпускать его резко во избежание повреждений. Убедившись, что ремень свободен, аккуратно сдвиньте его с шкивов генератора, коленчатого вала и других агрегатов. Внимательно запомните схему прокладки ремня или сделайте фото для последующей установки.
Ремень необходимо полностью снять с шкивов, чтобы обеспечить свободный доступ к крепежу генератора. При осмотре ремня обратите внимание на наличие трещин, износа и расслоений – при любом дефекте рекомендуется замена, особенно если пробег превышает 100 000 км или отсутствуют данные о предыдущих обслуживании.

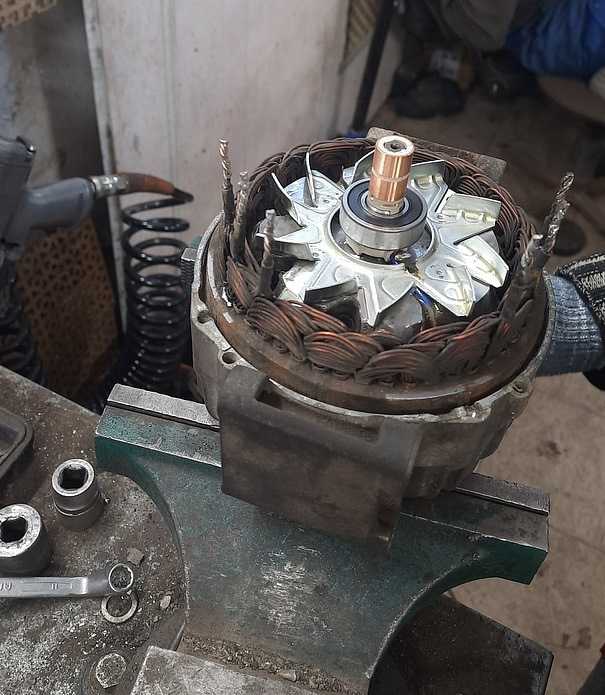

Отключение проводки и разъёмов генератора
Сначала снимите защитный колпачок с основного силового провода. Под ним находится гайка, фиксирующая контактную клемму. Используйте головку на 13 мм для её отвинчивания. После снятия гайки аккуратно отсоедините кабель и отведите его в сторону, избегая перегибов и натяжения.
Затем найдите управляющий разъём. Он, как правило, пластиковый, с фиксатором. Перед отсоединением нажмите на фиксатор – без усилия тянуть нельзя, чтобы не повредить корпус разъёма или провода. После отсоединения проверьте разъём на предмет загрязнений или следов окисления. При необходимости зачистите контакты контактным очистителем.
Все провода, снятые с генератора, рекомендуется временно зафиксировать с помощью стяжек или изоленты – это предотвратит их контакт с металлическими элементами кузова и исключит случайное замыкание при дальнейших работах.

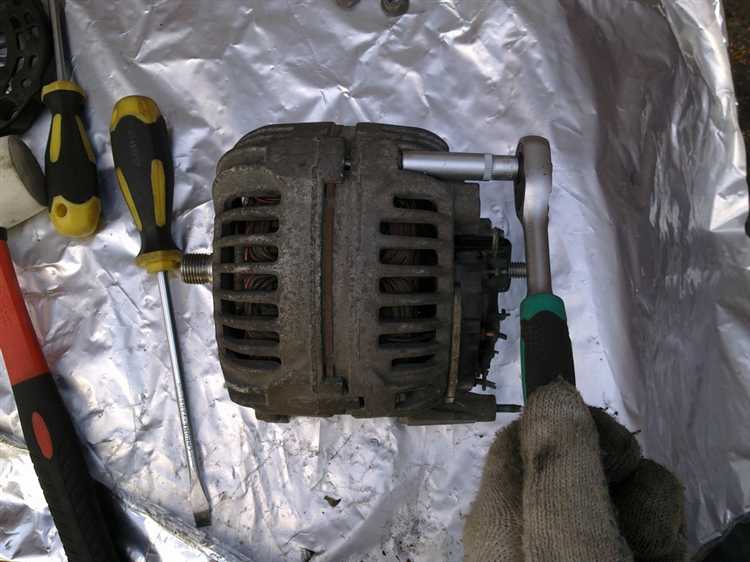

Отвинчивание креплений и извлечение генератора
Генератор на Mercedes Sprinter 906 крепится к двигателю тремя болтами с головкой под ключ на E12 или E14 (в зависимости от модификации). Два болта расположены в верхней части корпуса генератора, один – снизу, в труднодоступной зоне за шкивом.
Для доступа к нижнему болту рекомендуется использовать трещотку с удлинителем и карданным шарниром. Перед откручиванием убедитесь, что генератор не находится под натяжением – это важно, чтобы избежать перекоса и повреждений корпуса.
Сначала выкручиваются два верхних болта. При демонтаже последнего болта генератор может начать смещаться, поэтому его следует придерживать рукой. После извлечения всех креплений аккуратно потяните генератор на себя, одновременно немного раскачивая его из стороны в сторону, чтобы снять его с посадочных штифтов.
В некоторых случаях корпус генератора может прикипеть к кронштейну из-за окисления. В этом случае допустимо осторожно постучать по корпусу медиатором или резиновым молотком, избегая ударов по шкиву и клеммам.
Извлекать генератор удобнее всего через верх, со стороны моторного отсека. Однако на некоторых модификациях с кондиционером или дополнительными агрегатами может потребоваться временное смещение радиатора или снятие вентилятора для увеличения пространства.
Проверка крепёжных элементов и подготовка к установке нового генератора
Перед монтажом нового генератора на Mercedes Sprinter 906 необходимо тщательно проверить состояние всех крепёжных элементов. Использование повреждённых или изношенных болтов и гаек снижает надёжность крепления и может привести к вибрациям или преждевременному выходу из строя узла.
- Осмотрите крепёжные болты на предмет износа резьбы, деформаций и коррозии. При наличии повреждений замените болты на оригинальные с соответствующими классами прочности (обычно 8.8 или выше).
- Проверьте состояние шайб и гроверных колец. Их износ или деформация негативно влияют на плотность соединения и устойчивость к вибрациям.
- Осмотрите посадочные поверхности кронштейнов генератора и блока двигателя на предмет загрязнений, коррозии и механических повреждений. При необходимости очистите поверхность и удалите следы ржавчины, используя щётку по металлу и обезжириватель.
- Проверьте натяжной механизм ремня привода генератора. Убедитесь в отсутствии заеданий и свободном ходе натяжителя, чтобы обеспечить правильное натяжение ремня после установки.
- Подготовьте инструментальный набор: ключи нужных размеров (обычно 13, 15, 17 мм), трещотку с головками и динамометрический ключ для правильной затяжки болтов.
- При необходимости замените резиновый ремень привода, если на нём обнаружены трещины, потертости или сильное растяжение.
Только после комплексной проверки и подготовки всех элементов можно приступать к установке нового генератора, что обеспечит надёжную работу системы зарядки автомобиля.
Вопрос-ответ:
Какие инструменты понадобятся для снятия генератора на Mercedes Sprinter 906?
Для снятия генератора потребуется набор гаечных ключей (обычно 10, 13, 15 мм), головки с трещоткой, отвертка крестовая, а также съемник или рычаг для ослабления натяжения ремня. Кроме того, полезно иметь защитные перчатки и фонарик для удобства работы в труднодоступных местах.
Как правильно отключить аккумулятор перед началом работ по снятию генератора?
Перед началом демонтажа генератора необходимо отсоединить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и случайного замыкания цепей при работе с электропроводкой. Для этого достаточно ослабить болт крепления клеммы и аккуратно снять её с аккумуляторного вывода.
Как снять ремень генератора на Mercedes Sprinter 906 без повреждений?
Для снятия ремня сначала нужно ослабить натяжение. На Sprinter 906 для этого обычно используется натяжной ролик с регулировочным болтом или рычагом. Ослабьте болт крепления ролика, поверните ролик так, чтобы ремень ослаб, после чего аккуратно снимите ремень с шкивов, избегая резких движений, чтобы не повредить сам ремень.
Какие моменты следует проверить перед установкой нового генератора на Sprinter 906?
Перед установкой нового генератора важно проверить состояние крепежных отверстий и шпилек на двигателе, убедиться в отсутствии повреждений и коррозии. Также нужно проверить чистоту контактов электрических разъёмов и наличие всех уплотнителей или прокладок. Ремень и натяжной ролик должны быть исправны и отрегулированы по заводским параметрам.
Можно ли самостоятельно снять генератор на Mercedes Sprinter 906 без помощи специалиста?
При наличии базовых инструментов и понимания последовательности действий снятие генератора возможно выполнить самостоятельно. Важно внимательно следовать инструкции и соблюдать технику безопасности, особенно при работе с электрическими соединениями и натяжением ремня. Если возникают сомнения, лучше обратиться к опытному мастеру, чтобы избежать ошибок и повреждений.
Какие инструменты нужны для снятия генератора на Mercedes Sprinter 906 и как их правильно использовать?
Для снятия генератора на Mercedes Sprinter 906 потребуется набор ключей (обычно на 13, 15 и 17 мм), вороток с удлинителем, а также отвертки и возможно пассатижи для работы с проводкой. Важно правильно определить размеры крепёжных болтов генератора, чтобы избежать срыва граней. Перед началом работы аккумулятор необходимо отключить, чтобы исключить короткое замыкание. При ослаблении ремня стоит внимательно работать с натяжным механизмом, не прикладывая чрезмерных усилий. Болты рекомендуется выкручивать последовательно, чтобы генератор плавно снимался, не повреждая соседние детали.
