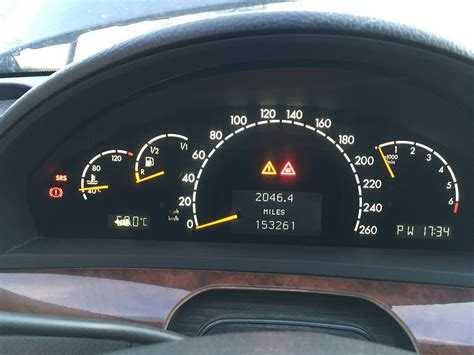

Как снять приборную панель w220

Снятие приборной панели на Mercedes-Benz S-класса в кузове W220 требует точности и знания конструкции передней части салона. Модель комплектуется блоком панели приборов (IC – Instrument Cluster), закреплённым в центральной части торпедо с помощью скрытых креплений и защёлок. Для доступа к нему потребуется минимальный набор инструментов: пластиковые лопатки для демонтажа элементов интерьера, Torx-отвёртка T20 и мягкая ткань для защиты облицовки от царапин.

Перед началом работ обязательно отключите аккумулятор – панель содержит элементы, связанные с системой безопасности (в том числе индикаторы SRS), и любое вмешательство при подключённом питании может привести к ошибкам в блоке управления. После отключения питания необходимо подождать минимум 10 минут, чтобы конденсаторы в системе полностью разрядились.

Первым этапом станет демонтаж декоративной рамки вокруг панели. Она удерживается на защёлках, доступ к которым можно получить, аккуратно поддев края рамки пластиковой лопаткой с нижней стороны. Не следует использовать металлические предметы – риск повреждения лакированной поверхности панели очень высок. После снятия рамки открывается доступ к винтам Torx, фиксирующим сам блок приборов.

Подготовка инструментов и отключение аккумулятора

Перед демонтажем панели приборов на Mercedes W220 необходимо подготовить следующие инструменты:

Отключение питания – обязательная мера перед началом работ с электроникой. Чтобы обесточить систему, откройте багажник и найдите аккумулятор в правой нише под обшивкой. Используйте ключ на 10 мм, чтобы ослабить гайку на клемме «минус». Снимите клемму и отведите в сторону так, чтобы исключить случайный контакт. Дождитесь не менее 10 минут до начала работ – это позволит сбросить остаточный заряд в блоках управления.

Не допускайте использования металлических инструментов вблизи клемм – это может привести к короткому замыканию. Всегда надевайте перчатки при работе с аккумулятором, чтобы избежать случайных ожогов от электролита.

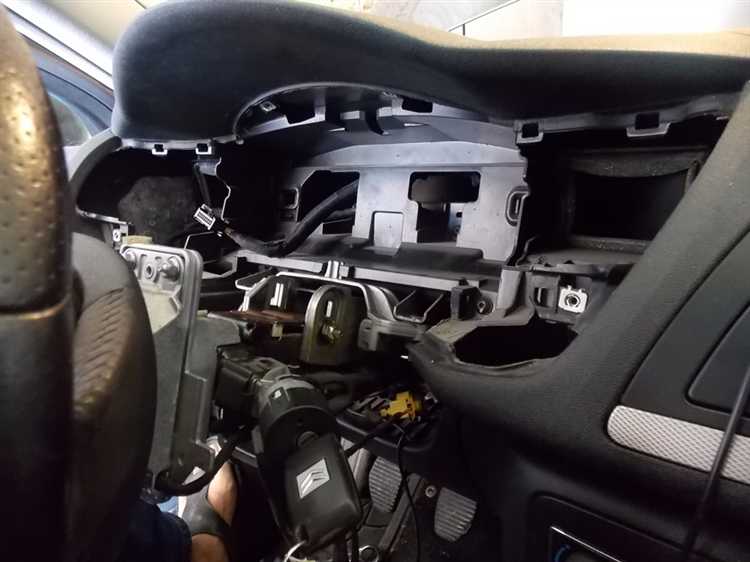

Снятие декоративных накладок вокруг приборной панели

Перед началом работы отключите аккумулятор, чтобы исключить короткое замыкание при демонтаже элементов с электроконтактами.

Сначала аккуратно подденьте пластиковую накладку, расположенную над комбинацией приборов. Используйте пластиковую лопатку или медиатор, начиная со стороны водителя. Защелки расположены с внутренней стороны, в районе вентиляционных решеток. При снятии не тяните на себя с усилием – надавите вверх и слегка назад.

После этого снимите боковые элементы декоративной рамки. Сначала поверните руль максимально вниз и вытяните его на себя, чтобы освободить доступ к нижней части рамки. Подденьте нижние углы и аккуратно вытяните накладки наружу. Обратите внимание: правая часть рамки фиксируется дополнительным металлическим зажимом, его необходимо слегка отжать тонкой отверткой через зазор между рамкой и приборной панелью.

Все элементы имеют направляющие и посадочные штыри – не перекручивайте детали при снятии, чтобы не повредить крепления. Уложите снятые накладки на мягкую ткань, чтобы избежать царапин.

Важно: при установке обратно не применяйте усилие – все клипсы должны защелкнуться при легком нажатии в нужных точках. Если элемент не садится – проверьте совпадение направляющих и отсутствие мусора в пазах.

Откручивание креплений панели под рулем

Перед началом отключите аккумулятор, чтобы исключить срабатывание подушки безопасности. Панель под рулевой колонкой фиксируется тремя винтами Torx T20. Первый винт расположен слева в нижней части, рядом с рычагом открытия капота. Второй – справа, ближе к центральной консоли. Третий винт находится в глубине ниши предохранителей, доступ к нему возможен только после снятия крышки блока предохранителей.

После откручивания всех винтов аккуратно потяните панель на себя. Она держится дополнительно на скрытых пластиковых защёлках. Не применяйте чрезмерную силу – используйте пластиковую лопатку, чтобы поддеть край панели. Сначала освободите левую сторону, затем правую.

С внутренней стороны панели подключены разъёмы подсветки и кнопок. Перед окончательным снятием аккуратно отсоедините фишки, фиксируя разъёмы пальцами, не тяните за провода. Убедитесь, что ни один шлейф не защемлён, прежде чем продолжать разборку панели приборов.

Извлечение воздуховодов и элементов центральной консоли

Перед началом отключите аккумулятор, чтобы исключить риск короткого замыкания. Снимите декоративную вставку вокруг блока управления климатом. Она фиксируется защёлками – аккуратно подденьте пластиковым съёмником, начиная с нижнего края. Не применяйте металлические инструменты, чтобы избежать повреждений облицовки.

После снятия декоративной панели получите доступ к винтам крепления блока климат-контроля. Выкрутите их (обычно используются винты Torx T20) и аккуратно извлеките блок, отсоединив жгуты проводки, не допуская натяжения.

Для демонтажа воздуховодов центральной консоли аккуратно подденьте и вытяните дефлекторы. Они зафиксированы на пластиковых направляющих, и чрезмерное усилие может сломать фиксаторы. После демонтажа дефлекторов откроется доступ к крепёжным элементам передней части консоли.

Открутите видимые винты, соединяющие центральную консоль с корпусом панели. Снимите пепельницу, отсоединив контактную группу прикуривателя. Затем вытащите нишу с подстаканниками – она крепится на защёлках и одном винте снизу.

Далее освободите туннельную часть консоли. Открутите два винта по бокам от рычага АКПП и один – в задней части консоли. При наличии кнопок управления на этой части не забудьте отключить соответствующие разъёмы.

После всех манипуляций извлеките центральную консоль, сдвигая её назад и вверх. Работу выполняйте вдвоём – элемент громоздкий и требует осторожности при извлечении, чтобы не повредить кожаную обивку и электрические соединения.

Демонтаж крепежей панели приборов

Перед началом работ отключите минусовую клемму аккумулятора. Это необходимо для исключения срабатывания подушки безопасности и коротких замыканий.

Демонтаж крепежей приборной панели в Mercedes W220 требует точной последовательности действий и аккуратного обращения с элементами отделки:

1. Снимите декоративные вставки на торпедо. Используйте пластиковый съемник, чтобы аккуратно поддеть и извлечь накладки без повреждений.
2. Под декоративными вставками находятся саморезы Torx T20. Выкрутите их и отложите отдельно – используйте магнитный лоток, чтобы не потерять крепеж.
3. Снимите центральные воздуховоды. Вставьте тонкий пластиковый инструмент в зазоры между воздуховодами и корпусом, потяните на себя до щелчка фиксаторов. Под ними расположены дополнительные винты.
4. Разберите нижнюю часть панели со стороны водителя. Сначала выкрутите крепежные винты у кожуха рулевой колонки, затем снимите его, аккуратно разъединив половинки.
5. Слева и справа от щитка приборов находятся скрытые саморезы. Для доступа к ним требуется выкрутить винты и снять пластиковые накладки на углах панели.
6. Выверните все оставшиеся винты, фиксирующие основную рамку панели. Большинство из них также имеют головки Torx.

После демонтажа всех винтов панель должна свободно отсоединяться от корпуса. Не тяните – убедитесь, что все разъемы и жгуты отсоединены. Особое внимание – к соединениям CAN-шины и управляющим кабелям климатической системы.

Осторожное отсоединение разъемов с обратной стороны панели

Перед отсоединением разъемов убедитесь, что зажигание отключено и ключ извлечен. Электрические контакты приборной панели у Mercedes W220 чувствительны к повреждениям и коррозии.

1. Осмотрите каждый разъем на наличие фиксирующих защелок – они часто требуют нажатия или сдвига в сторону для разблокировки.
2. Используйте узкий пластиковый или нейлоновый инструмент для нажатия на защелку, избегая металлических предметов, которые могут повредить контакты.
3. Тяните разъем строго по оси, не раскачивая и не дергая боковыми усилиями, чтобы не повредить пластиковый корпус и пины внутри.
4. Если разъем не поддается, слегка покрутите его, чтобы ослабить посадку, но не применяйте избыточную силу.
5. При наличии сильных загрязнений или коррозии используйте изопропиловый спирт для очистки контактов перед повторным подключением.

Запомните расположение и ориентацию каждого разъема, чтобы избежать ошибок при сборке. Фотофиксация процесса поможет сохранить последовательность подключения.

Проверка панели на повреждения и подготовка к обратной установке

После снятия приборной панели Mercedes W220 внимательно осмотрите корпус и лицевую часть на наличие трещин, сколов и деформаций. Особое внимание уделите крепежным элементам – пластиковым защёлкам и винтовым отверстиям. Повреждённые защёлки замените новыми, чтобы обеспечить надёжную фиксацию при установке.

Проверьте состояние электронных разъёмов: контакты должны быть чистыми, без следов коррозии и окислений. При необходимости обработайте контакты специальным очистителем для электроники. Отсоединённые провода осмотрите на предмет повреждений изоляции и целостности проводников.

Перед установкой панели протрите все поверхности безворсовой салфеткой, удалите пыль и загрязнения. Проверьте фиксацию всех индикаторных ламп и цифровых модулей. При замене ламп используйте исключительно рекомендованные производителем модели с правильным напряжением и мощностью.

Для предотвращения повреждений при обратной установке используйте набор пластиковых монтажных лопаток и следите, чтобы все защёлки входили в пазы без применения излишней силы. Перед закреплением панели убедитесь, что все кабели и разъёмы правильно подключены и не мешают установке.

Вопрос-ответ:

Какие инструменты нужны для снятия приборной панели на Mercedes W220?

Для работы потребуется набор отверток с крестообразными и плоскими лезвиями, пластиковые лопатки для аккуратного поддевания панелей, а также ключи или головки на 10 мм для болтов крепления. Наличие фонарика и контейнера для мелких деталей тоже поможет не потерять винты во время работы.

Как отключить электрооборудование автомобиля перед демонтажем приборной панели?

Перед началом необходимо отсоединить отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания и повреждения электроники. Для этого следует использовать гаечный ключ на 10 мм, аккуратно ослабить гайку и снять клемму, убедившись, что питание полностью отключено.

Сложно ли самостоятельно снять приборную панель на Mercedes W220 без опыта?

Если внимательно следовать инструкциям и работать осторожно, то задача вполне выполнима. Главное — аккуратно отсоединять разъемы и не применять чрезмерную силу при снятии элементов отделки. Необходимо уделить внимание последовательности действий и помнить о безопасности при работе с электрическими соединениями.

Какие ошибки чаще всего допускают при демонтаже приборной панели, и как их избежать?

Основные ошибки — это спешка и неправильное обращение с пластиковыми креплениями, из-за чего они ломаются. Также часто забывают отключить аккумулятор, что приводит к короткому замыканию. Чтобы избежать проблем, рекомендуется работать аккуратно, использовать специальные пластиковые лопатки для снятия обшивки и предварительно изучить схему расположения крепежа и разъемов.
