Какой ток потребляет argb вентилятор

ARGB вентиляторы в системах охлаждения ПК требуют дополнительного внимания к параметрам питания, особенно к потребляемому току. В отличие от обычных вентиляторов с 3- или 4-контактным подключением, ARGB модели используют отдельную цепь питания для адресуемой подсветки, что увеличивает общую нагрузку на линии +5V и +12V блока питания или материнской платы.

Среднее потребление одного 120-мм ARGB вентилятора колеблется в пределах 150–300 мА по линии +12V для моторчика и дополнительно до 500 мА по линии +5V для светодиодов. При установке нескольких вентиляторов в корпус необходимо учитывать их совокупную нагрузку на цепи питания, чтобы не перегрузить коннекторы или не допустить перегрева контроллера подсветки.

Подключение ARGB вентиляторов напрямую к материнской плате допустимо только при точном соответствии суммарного тока возможностей разъёма. Большинство современных плат рассчитаны на до 1 A по линии ARGB, что означает ограничение в 2–3 вентилятора при параллельном подключении. При превышении этого значения рекомендуется использовать отдельные контроллеры с внешним питанием через SATA-коннектор от блока питания.

Также важно учитывать, что ток потребления может меняться в зависимости от режима работы подсветки: при максимальной яркости белого цвета нагрузка по линии +5V будет наибольшей. Это нужно учитывать при настройке эффектов и выборе количества одновременно активных элементов ARGB в замкнутом контуре.

Как определить ток ARGB вентилятора по маркировке и документации

На корпусе ARGB вентилятора, как правило, указана базовая информация: модель, напряжение питания и потребляемый ток. Искомый параметр обозначается как Current или Rated Current, с указанием значения в амперах, например, 0.28A. Если нанесена только мощность (например, 3.36W) и напряжение (12V), ток легко вычисляется по формуле I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах.

Дополнительно следует учитывать, что некоторые вентиляторы имеют раздельное питание для мотора и подсветки. В этом случае указываются два значения тока: для мотора (обычно 12V) и для ARGB-подсветки (обычно 5V). Например, маркировка может содержать Fan: 12V 0.15A, LED: 5V 0.3A. В таком случае оба значения нужно учитывать при подключении к контроллерам или материнской плате.

В официальной документации на сайте производителя в спецификациях указывается Rated Voltage и Rated Current как отдельные строки. Если документация доступна в PDF-формате, параметры часто размещаются в разделе Electrical Specifications. При отсутствии конкретных цифр в описании, рекомендуется проверить раздел Datasheet или Manual по точной модели вентилятора.

Также стоит обратить внимание на стандарт подключения: 3-pin 5V ARGB, 4-pin 12V RGB или комбинированные разъёмы. Каждый тип предполагает свои токовые ограничения. Например, разъёмы 5V ARGB на материнской плате ASUS часто имеют ограничение до 3A на канал, и при превышении этого значения возможны повреждения или отключение подсветки.

Если маркировка стерта или отсутствует, альтернативный способ – измерение тока с помощью мультиметра в разрыв цепи питания вентилятора. Для этого потребуется внешний источник питания, точность мультиметра не хуже 0.01A и соблюдение полярности подключения. Однако такой способ требует навыков и повышенного внимания к технике безопасности.

Зависимость потребляемого тока от типа подключения: 3-pin, 4-pin и 5V ARGB

Параметры подключения напрямую влияют на уровень потребляемого тока ARGB вентиляторов, поскольку разные типы разъёмов предполагают различные схемы управления и подачи питания как на двигатель, так и на подсветку. Рассмотрим каждый из вариантов отдельно.

• 3-pin (DC): Используется для вентиляторов с регулируемой скоростью посредством изменения напряжения. Подключение осуществляется через три провода: питание (обычно 12 В), земля и сигнал скорости (tach). Для типичного вентилятора без подсветки потребление составляет 0.1–0.25 А. При наличии ARGB-подсветки питание на неё подаётся отдельно, и общий ток может достигать 0.4–0.6 А.
• 4-pin (PWM): Имеет дополнительную линию для управления скоростью через широтно-импульсную модуляцию. Это повышает эффективность и снижает нагрузку на контроллер. Сам мотор потребляет 0.1–0.3 А, а ARGB-секция при подключении через отдельный 3-pin 5V разъём может добавлять ещё 0.3–0.5 А. Важно учитывать суммарное потребление при расчёте нагрузки на разъёмы материнской платы или хаба.
• 5V ARGB (3-pin Digital RGB): Используется исключительно для питания и управления адресуемой подсветкой. Линия сигнала не несёт силовой нагрузки. Питание подаётся на отдельный разъём, обычно через 5V, GND и Data. Типичное потребление одного вентилятора с насыщенной анимацией – 0.4–0.7 А. При цепочном подключении нескольких вентиляторов к одному выходу легко превысить допустимую нагрузку в 1–1.5 А на канал, что может привести к перегреву контроллера.

При планировании системы необходимо учитывать максимальную нагрузку на каждый конкретный разъём на материнской плате или контроллере. Например, стандартный 5V ARGB-разъём рассчитан на 3 устройства при типичном токе 0.5 А на каждый. Если в одном вентиляторе совмещены мотор и подсветка, и они питаются от одного разъёма, критически важно знать точные значения тока по каждому каналу.

Реальное потребление тока при различных режимах подсветки

Ток, потребляемый ARGB вентилятором, напрямую зависит от выбранного режима работы подсветки. При статичном свечении одним цветом (например, синий или красный) потребление минимально – в среднем 0,15–0,25 А на 5V линии, в зависимости от количества светодиодов в лопастях и кольце вентилятора.

В динамических режимах, таких как «радужная волна» или «бегущая змейка», ток увеличивается до 0,3–0,45 А. Это связано с одновременной активацией большого числа RGB-элементов и повышенной частотой переключения сигналов управления. Наиболее энергоёмкие сценарии наблюдаются при использовании белого цвета на максимальной яркости – суммарное потребление может достигать 0,5 А и выше.

Режимы с низкой яркостью и периодическим включением (например, эффект дыхания или мерцание) позволяют снизить нагрузку до 0,1–0,2 А. Эти режимы эффективны при построении энергооптимизированной системы с ограничением по общей нагрузке на ARGB-контроллер.

Если в цепи последовательно подключено несколько ARGB вентиляторов, общий ток суммируется. Например, три вентилятора с динамической подсветкой могут потреблять свыше 1,2 А. Важно учитывать этот показатель при выборе концентратора или подключения к материнской плате, большинство разъёмов 5V ARGB имеют ограничение в 2–3 А.

Для точной оценки рекомендуется использовать USB-мультиметр или лабораторный блок питания с амперметром. Это позволит контролировать реальные пиковые значения, особенно при интенсивной смене эффектов и включении всех каналов подсветки одновременно.

Допустимая нагрузка на разъёмы материнской платы при подключении ARGB вентиляторов

Один ARGB вентилятор в среднем потребляет от 0.3 до 0.6 ампер при полной яркости и динамической анимации. Некоторые модели с повышенной плотностью светодиодов могут достигать 0.8 ампер и выше. Следовательно, безопасное количество вентиляторов на одном разъёме – не более 3–4 штук, в зависимости от конкретной модели и режима свечения.

Важно учитывать пусковой ток, который может кратковременно превышать номинальное значение. При параллельном подключении нескольких вентиляторов через разветвители рекомендуется использовать внешние контроллеры с отдельным питанием от блока питания, особенно если общее потребление подсветки превышает 2 ампера.

Если точные параметры вентиляторов неизвестны, рекомендуется измерить ток с помощью мультиметра или использовать информацию с официального сайта производителя. Игнорирование допустимой нагрузки может привести к снижению срока службы материнской платы или полной потере функции ARGB-управления.

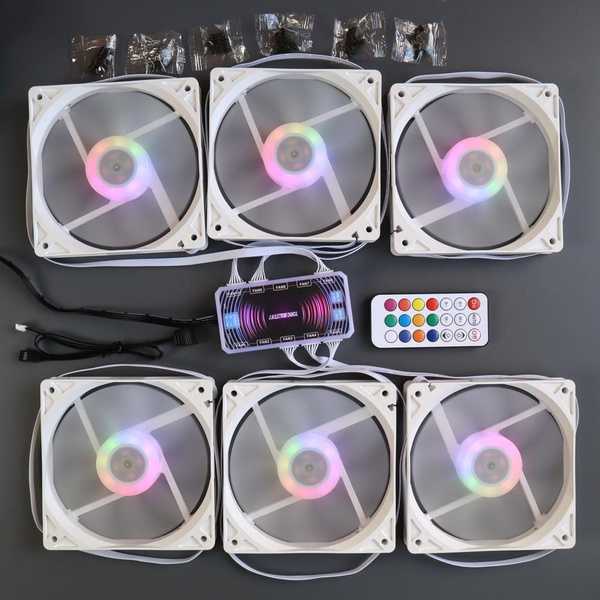

Особенности подключения нескольких ARGB вентиляторов через хабы и разветвители

При параллельном подключении нескольких ARGB вентиляторов через хабы или разветвители критически важно учитывать суммарную нагрузку на источник сигнала и питания. Большинство стандартных 5V ARGB разъёмов на материнских платах рассчитаны на ток до 3 А. Это соответствует подключению примерно 5–6 вентиляторов, каждый из которых потребляет до 0.5 А.

При использовании хабов с внешним питанием (например, через SATA или Molex) нагрузка на линию питания от материнской платы снижается, но сигнальная линия всё равно остаётся ограничивающим фактором. При превышении допустимого тока по сигнальной линии возможны сбои в работе подсветки, артефакты или даже выход из строя контроллера.

Разветвители без внешнего питания используют общую мощность разъёма материнской платы, что делает их применимыми только при подключении 2–3 вентиляторов с низким током (до 0.3 А на каждый). Такие схемы не подходят для цепочек с высокой плотностью диодов или комбинированных ARGB лент и вентиляторов.

Если планируется установка более четырёх ARGB устройств, рекомендуется использовать активный хаб с внешним питанием и с буферизацией сигнала. Это позволяет избежать искажений в управляющем сигнале и исключает перегрузку по току. При этом важно, чтобы хаб был совместим с протоколом 5V 3-pin ARGB (обычно обозначается как «5V D-G» или «5V D-coded-G»).

Некоторые хабы могут требовать синхронизации сигнала с материнской платой через отдельный вход, а не просто передавать его напрямую. В таких случаях важно строго следовать инструкции производителя, чтобы избежать конфликта сигналов или повреждения разъёмов.

Надёжный способ определить допустимое количество вентиляторов – суммировать потребляемый ток всех ARGB устройств и сравнить с максимально допустимым током разъёма или хаба. Превышение порога на 10–15% уже несёт риск перегрева и выхода из строя компонентов, особенно при длительной работе в режиме полной яркости RGB.

Проверка тока потребления ARGB вентилятора с помощью мультиметра

Для точного измерения тока ARGB вентилятора необходим цифровой мультиметр с функцией измерения постоянного тока (DC). Максимальный ток ARGB подсветки обычно не превышает 0.3–0.5 А, поэтому выбирайте предел измерения мультиметра с запасом, например 10 А, чтобы избежать перегрузки прибора.

Перед подключением мультиметра отключите питание компьютера и отсоедините ARGB вентилятор от контроллера или материнской платы. Для измерения тока требуется включить мультиметр последовательно в цепь питания 5V ARGB подсветки.

Снимите или разберите разъем ARGB, чтобы получить доступ к проводам питания (обычно красный или оранжевый для +5V и черный для GND). Подключите щупы мультиметра так, чтобы ток проходил через мультиметр: красный щуп к источнику +5V, черный к вентилятору.

Включите питание ПК и активируйте подсветку вентилятора на максимальной яркости, чтобы зафиксировать максимальный ток. Показания мультиметра будут отображать реальное потребление ARGB подсветки в амперах. Рекомендуется провести измерение в нескольких режимах подсветки, так как яркость и эффекты влияют на ток.

По результатам измерений убедитесь, что ток не превышает спецификации разъема материнской платы или хаба. Если ток выше допустимого уровня, стоит использовать разветвители с собственным питанием или снизить количество подключенных вентиляторов на один канал.

Влияние длины и сечения проводов на падение напряжения и ток ARGB вентилятора

Падение напряжения в проводах напрямую зависит от их длины и сечения, что влияет на реальное напряжение питания ARGB вентилятора и, соответственно, на ток потребления. Чем длиннее провод и меньше его сечение, тем выше сопротивление, увеличивается падение напряжения и снижается стабильность работы подсветки.

Расчёт падения напряжения можно выполнить по формуле: Uпад = I × R, где I – ток вентилятора, R – сопротивление провода. Сопротивление рассчитывается как R = ρ × L / S, где ρ – удельное сопротивление меди (около 0.0175 Ом·мм²/м), L – длина провода (в метрах), S – сечение проводника (в мм²).

Пример: при токе ARGB подсветки около 0.3 А, длине провода 1.5 м и сечении 0.22 мм², падение напряжения составит примерно 0.036 В, что для 5 В питания достаточно мало, но при увеличении длины до 5 м и уменьшении сечения до 0.1 мм² падение может превысить 0.26 В, что заметно снижает яркость и стабильность подсветки.

• Рекомендуется использовать провода с сечением не менее 0.22 мм² (примерно 24 AWG) для длины до 2 метров.
• При длинах более 3 метров стоит увеличить сечение до 0.35 мм² или более, чтобы минимизировать падение напряжения.
• Использование разветвителей и хабов с качественной разводкой также снижает влияние падения напряжения.

Неправильно подобранное сечение провода приводит к снижению питающего напряжения ниже 5 В, что уменьшает ток подсветки, снижает яркость ARGB вентилятора и может вызвать нестабильную работу контроллера подсветки. В худших случаях возможны перегревы и повреждение элементов цепи.

Оптимальный подбор длины и сечения проводов – важный элемент обеспечения стабильного потребления тока ARGB вентиляторов и качественного свечения в корпусе ПК.

Расчёт общей нагрузки на блок питания при использовании ARGB вентиляторов

Для корректного расчёта нагрузки на блок питания необходимо учитывать не только ток потребления самих вентиляторов, но и дополнительный ток ARGB подсветки. Среднее потребление тока ARGB вентилятора составляет от 0,3 до 0,5 А при напряжении 5 В, что эквивалентно 1,5–2,5 Вт на каждый вентилятор по линии подсветки.

Расчёт нагрузки начинается с суммирования номинального тока всех вентиляторов по линии 12 В и линии 5 В (ARGB). Например, если в системе используется 5 вентиляторов, каждый с потреблением 0,2 А на 12 В (движок вентилятора) и 0,4 А на 5 В (ARGB), то суммарный ток будет:

12 В линия: 5 вентиляторов × 0,2 А = 1,0 А

5 В линия (ARGB): 5 вентиляторов × 0,4 А = 2,0 А

Общая мощность нагрузки на блок питания по каждой линии рассчитывается по формуле P = U × I. Для 12 В линии это будет 12 В × 1,0 А = 12 Вт, для 5 В линии – 5 В × 2,0 А = 10 Вт.

При расчёте полной нагрузки блока питания нужно суммировать все потребляемые устройства, включая процессор, видеокарту, накопители и пр. ARGB вентиляторы добавляют дополнительную нагрузку именно на 5 В линию, поэтому важно, чтобы блок питания имел достаточный запас по току на этой линии. Рекомендуется иметь минимум 20% запас по току относительно суммарного потребления ARGB устройств, чтобы избежать перегрузок и падения напряжения.

Следует учитывать, что при использовании концентраторов ARGB (хабов) нагрузка на линию 5 В может значительно возрасти. В таких случаях желательно проверять паспортные данные блока питания и материнской платы, а также, при необходимости, использовать отдельные внешние источники питания для подсветки.

Итоговый расчёт по линии 5 В можно представить так:

Для корректной работы системы блок питания должен обеспечивать стабильное напряжение и ток выше рассчитанных значений с учётом запаса. Игнорирование потребления ARGB подсветки приводит к нестабильности и возможным сбоям в работе оборудования.

Вопрос-ответ:

Какой средний ток потребляет стандартный 5V ARGB вентилятор в ПК?

Типичный ток для 5V ARGB вентилятора составляет около 0.3–0.6 Ампер, что соответствует мощности примерно 1.5–3 Ватта на подсветку. Конкретное значение зависит от количества и типа светодиодов, а также от режима подсветки. При простом статичном цвете ток обычно ниже, чем при динамических эффектам с полной яркостью.

Как рассчитать общую нагрузку на блок питания при подключении нескольких ARGB вентиляторов?

Для расчёта суммарного тока нужно сложить потребление каждого вентилятора по линии подсветки. Например, если один вентилятор потребляет 0.5А при 5 В, а подключено 6 вентиляторов, то общая нагрузка будет около 3А по 5V линии. К этому стоит добавить токы других компонентов и учесть запас по мощности блока питания. Также важно проверить максимальную допустимую нагрузку на ARGB-разъёмы материнской платы или хабов, чтобы не превысить их технические характеристики.

Влияет ли длина и сечение проводов на потребляемый ток ARGB подсветки вентилятора?

Длина и сечение проводов не изменяют фактический ток, который потребляет ARGB подсветка, но влияют на падение напряжения по цепи. При слишком длинных или тонких проводах напряжение может снижаться, что ведёт к уменьшению яркости светодиодов и нестабильной работе подсветки. Для линий 5V ARGB рекомендуется использовать провода с минимальным сопротивлением и не превышать длину, указанную производителем, чтобы сохранить стабильность работы.

Как проверить ток потребления ARGB вентилятора с помощью мультиметра?

Для измерения тока нужно включить мультиметр в режим измерения постоянного тока (DC), разорвать цепь питания подсветки вентилятора и подключить мультиметр последовательно с линией 5V питания ARGB. Важно соблюдать полярность и не превышать максимально допустимый ток мультиметра. При измерении лучше использовать небольшой диапазон тока для точности. Такой способ позволяет получить реальное значение потребления в конкретных условиях работы вентилятора и режимах подсветки.
