Падение напряжения на светодиоде – это важная характеристика, определяющая его работу и эффективность в электрической цепи. Это значение зависит от типа светодиода, его цвета, а также от параметров работы устройства. Для корректной работы светодиодного оборудования важно точно измерить падение напряжения, чтобы избежать перегрева или выхода из строя компонента.
Факторы, влияющие на падение напряжения: температура, тип светодиода (например, красный, синий или белый), а также ток, проходящий через диод. Чем выше ток, тем больше будет падение напряжения, что влияет на яркость и долговечность устройства. Рекомендуется использовать подходящий ток в соответствии с техническими характеристиками светодиода.
Также стоит учитывать, что при работе с высококачественными светодиодами с падением напряжения в диапазоне от 1,8 до 3,3 В, падение напряжения может изменяться в зависимости от производственного процесса. Понимание этих нюансов поможет не только в настройке работы светодиодов, но и в увеличении их срока службы, избегая чрезмерных нагрузок.

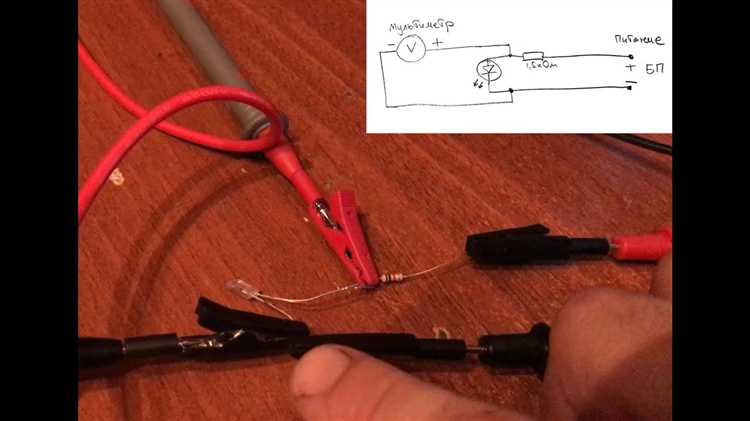

Как измерить падение напряжения с помощью мультиметра
Для точного измерения падения напряжения на светодиоде необходимо использовать мультиметр в режиме измерения постоянного напряжения (DC). Начните с правильного подключения мультиметра к схеме: черный щуп подключите к общему проводу (минус), а красный – к точке, где нужно измерить напряжение.
Первоначально установите мультиметр в режим DC (постоянное напряжение). На экране прибора отобразится значение, которое будет соответствовать падению напряжения на светодиоде, если щупы подключены правильно.
Важно, чтобы измерение проводилось в рабочем состоянии светодиода, то есть при подключении к цепи, которая питается от источника напряжения. Неправильное подключение или отсутствие тока может привести к некорректным показаниям мультиметра.
Для точности замера, измеряйте падение напряжения при рабочем токе, который проходит через светодиод, так как его характеристики могут изменяться в зависимости от нагрузки.
Совет: Если светодиод включен в схему с резистором, измерьте напряжение на светодиоде, при этом убедитесь, что щупы мультиметра не касаются других компонентов, что позволит избежать ошибок в показаниях.
После замера сравните полученные результаты с номинальным значением падения напряжения для данного типа светодиода. Если оно сильно отличается от ожидаемого, возможно, светодиод поврежден или схема имеет неисправности.
Выбор правильного источника питания для тестирования светодиода
Для точного измерения падения напряжения на светодиоде крайне важно использовать правильный источник питания. Рекомендуется выбирать источники с регулируемым выходным напряжением, чтобы точно настроить условия теста. Оптимальным выбором будет источник с диапазоном напряжений, который соответствует номинальному напряжению светодиода. Например, для тестирования красных светодиодов с падением напряжения 1,8-2,2 В подойдет источник с диапазоном от 0 до 5 В.
Кроме того, источник питания должен обладать стабилизированным выходом, чтобы минимизировать колебания напряжения, которые могут повлиять на точность измерений. Если источник питания имеет настройку тока, его нужно установить в пределах номинального рабочего тока светодиода, чтобы избежать его перегрева и повреждения.
При тестировании светодиодов важно учитывать их рабочие характеристики. Использование источника с фиксированным током вместо фиксированного напряжения поможет предотвратить перегрузку, особенно при использовании различных типов светодиодов с разным сопротивлением. Источник питания должен быть оснащен защитой от короткого замыкания, чтобы избежать повреждения светодиода в случае ошибочной проводки.
Наконец, для более точных измерений рекомендуется использовать источник питания с функцией отслеживания падения напряжения, что позволяет наблюдать за динамикой изменения напряжения при подключении светодиода. Это будет полезно для определения реальных характеристик светодиода в различных условиях.
Как учитывать рабочие характеристики светодиода при замерах
Номинальное рабочее напряжение светодиода обычно указывается в его технических характеристиках. Это значение важно учитывать при замерах, так как оно определяет диапазон, в котором светодиод будет работать эффективно. Если измерения проводятся при напряжении, выходящем за пределы этого диапазона, результат может быть искажен.
Ток играет ключевую роль в определении падения напряжения на светодиоде. Для точных измерений следует использовать источник питания, способный поддерживать стабильный ток. При слишком высоком или низком токе светодиод может не работать в своем оптимальном состоянии, что также влияет на падение напряжения.
Температура также является важным фактором. С увеличением температуры светодиод может изменять свои электрические характеристики. Это особенно важно при длительном использовании устройства. Чтобы избежать ошибок, измерения следует проводить при температуре, близкой к рабочей, указанной в паспорте светодиода.
Кроме того, рекомендуется проводить замеры при номинальном рабочем токе светодиода, который, как правило, указан в его технической документации. Это обеспечит стабильные результаты и минимизирует погрешности, вызванные изменениями в характеристиках светодиода при разных токах.
Важно помнить, что точность измерений зависит от качества используемого оборудования. Для получения более стабильных результатов рекомендуется использовать высококачественные мультиметры и источники питания с возможностью точной регулировки тока и напряжения.

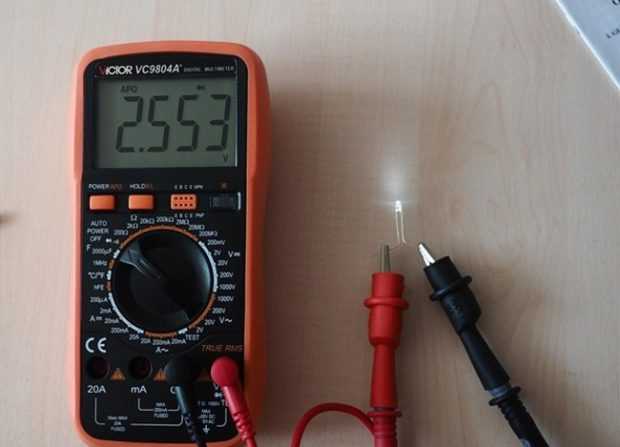

Как интерпретировать результаты измерений падения напряжения
После выполнения измерений падения напряжения на светодиоде важно правильно интерпретировать полученные данные. Падение напряжения напрямую зависит от типа светодиода и условий его работы, таких как ток и температура. Это значение необходимо для оценки стабильности работы светодиода в различных цепях.
Основные моменты, на которые стоит обратить внимание при анализе результатов:
- Падение напряжения в пределах заявленного диапазона. Каждый тип светодиода имеет свои стандартные значения для падения напряжения. Например, для красных светодиодов это может быть 1.8-2.2 В, для белых – 3.0-3.5 В. Если значение существенно отличается от этих показателей, возможно, проблема в неисправности компонента.
- Измеренное падение напряжения при различных токах. Это важно, так как падение напряжения может изменяться в зависимости от тока, протекающего через светодиод. Если ток измеряется слишком высоко, это может привести к перегреву и разрушению компонента.
- Температурный коэффициент. Падение напряжения может изменяться с увеличением температуры. Если измерения проводились при различных температурах, стоит учитывать, как это влияет на результаты. Повышение температуры может привести к росту падения напряжения.
- Сравнение с предыдущими измерениями. Для оценки стабильности работы светодиода важно сравнивать результаты текущих измерений с предыдущими, особенно если светодиод работает в постоянных условиях.
Правильная интерпретация измерений поможет не только в диагностике работы светодиодов, но и в их корректной настройке в электрических цепях, что важно для долговечности и надежности устройства.
Ошибки, которые могут повлиять на точность измерений
Другой распространенной ошибкой является использование мультиметра с низким качеством проводов или контактов. Плохие соединения могут вызвать дополнительное сопротивление в цепи, что приведет к искажению результатов измерений. Также важно соблюдать правильное подключение мультиметра: при измерении падения напряжения необходимо подключать щупы параллельно светодиоду, а не последовательно, чтобы избежать потери точности.
Некорректное питание светодиода может быть еще одной причиной ошибки. Если источник питания нестабилен или имеет высокое внутреннее сопротивление, это повлияет на падение напряжения. Для точных измерений необходимо использовать источник питания с низким внутренним сопротивлением и стабильным выходным напряжением.
Температурные колебания также могут влиять на точность измерений. При повышении температуры падение напряжения на светодиоде может изменяться, что особенно важно учитывать при проведении точных измерений. Следует проводить замеры при стабильной температуре или учитывать температурные изменения, если они значительны.
Неправильное использование защиты мультиметра от перегрузки также может привести к неверным данным. Если мультиметр настроен на измерение токов, превышающих максимально допустимые значения, это может вызвать перегрузку схемы и погрешности в измерениях.
Включение дополнительных компонентов в цепь, таких как резисторы, также может изменить падение напряжения. Чтобы избежать этого, рекомендуется измерять падение напряжения непосредственно на светодиоде без дополнительных элементов, если они не влияют на работу системы.
Рекомендация: Для повышения точности измерений следует использовать высококачественные инструменты, стабилизированные источники питания и избегать влияния внешних факторов, таких как температура или нестабильное подключение.
Как использовать результаты для выбора подходящего резистора
После измерения падения напряжения на светодиоде и определения его рабочих характеристик можно рассчитать подходящий резистор для обеспечения оптимальной работы цепи. Для этого используйте закон Ома: R = (Uпитание — Uсветодиод) / I, где:
Uпитание – напряжение источника питания,
Uсветодиод – падение напряжения на светодиоде,
I – требуемый ток для светодиода.
Например, если напряжение питания составляет 9 В, а падение напряжения на светодиоде 2 В при токе 20 мА, то расчет будет следующим:
R = (9 В — 2 В) / 0,02 А = 350 Ом.
Выбирайте резистор с номиналом, близким к рассчитанному значению, с учётом стандартных значений номиналов резисторов, например, 330 Ом или 360 Ом. Резистор с меньшим сопротивлением может привести к превышению тока через светодиод, что сократит его срок службы, а с большим – снизит яркость.
Кроме того, учитывайте допуск резистора. Например, если резистор имеет допуск 5%, его номинальное значение может варьироваться от 330 Ом до 385 Ом. Это важно для точности работы схемы, особенно в случаях с чувствительными компонентами.
Вопрос-ответ:
Как измерить падение напряжения на светодиоде с помощью мультиметра?
Для измерения падения напряжения на светодиоде с помощью мультиметра нужно установить прибор в режим измерения постоянного напряжения. Затем подключить щупы мультиметра к выводам светодиода: красный — к аноду (положительный вывод), а черный — к катоду (отрицательный вывод). Включите светодиод в цепь, и мультиметр отобразит значение напряжения, которое падает на нем. Это и будет падение напряжения.
Почему падение напряжения на светодиоде может отличаться от заявленного в паспорте?
Причины могут быть несколько. Во-первых, светодиоды могут иметь небольшие отклонения в характеристиках из-за технологических погрешностей. Во-вторых, температура окружающей среды влияет на характеристики светодиода — при повышении температуры падение напряжения обычно снижается. Также стоит учитывать тип светодиода и условия работы: например, если он работает с высокими токами, падение напряжения может быть выше. Эти факторы необходимо учитывать при замерах.

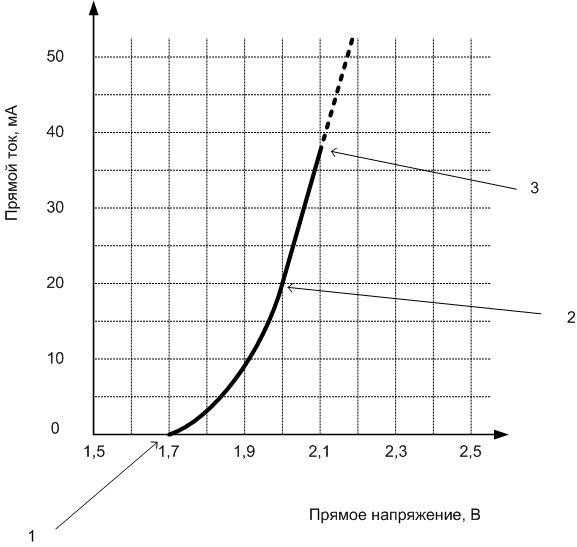

Какую роль играет ток при измерении падения напряжения на светодиоде?
Ток напрямую влияет на величину падения напряжения, так как для разных типов светодиодов существует зависимость между этими величинами. При увеличении тока падение напряжения на светодиоде может увеличиваться, особенно если светодиод работает в нелинейном режиме. Поэтому при измерении падения напряжения важно использовать ток, который соответствует рабочим условиям светодиода. Точное измерение возможно только при правильном подборе тока.
Как выбрать правильный источник питания для тестирования падения напряжения на светодиоде?
Для тестирования падения напряжения на светодиоде необходимо использовать источник питания с постоянным напряжением, который соответствует номинальному напряжению светодиода. Важно, чтобы источник мог обеспечить стабильный ток, необходимый для корректной работы светодиода. При этом следует учитывать максимальное напряжение, указанное в технических характеристиках светодиода, чтобы избежать повреждения. Выбор источника с регулируемым напряжением позволит точно настроить условия испытания.
