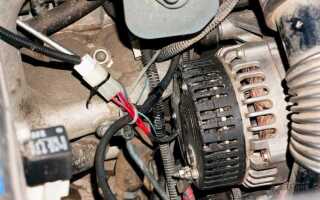

Отсутствие зарядки аккумулятора на ВАЗ 2101 может привести к полной остановке автомобиля уже через несколько километров движения. Основной источник энергии в системе – генератор, и любые сбои в его работе напрямую отражаются на состоянии бортовой сети. При нормальных условиях напряжение на клеммах аккумулятора после запуска двигателя должно находиться в диапазоне 13,5–14,5 В. Если этот показатель ниже, необходимо искать причину неисправности.
Первым шагом является проверка натяжения приводного ремня. Ослабленный или повреждённый ремень может прокручиваться на шкиве, особенно под нагрузкой, не передавая достаточный крутящий момент на генератор. Даже при незначительном проскальзывании уровень зарядки снижается. Рекомендуется обеспечить прогиб ремня не более 10–15 мм при нажатии рукой между шкивами генератора и коленвала.
Следующий элемент проверки – состояние и подключение реле-регулятора. На ВАЗ 2101 используется выносной регулятор напряжения, который отвечает за поддержание стабильного тока на выходе генератора. Его отказ часто проявляется скачками напряжения или его полным отсутствием. Проверку можно провести мультиметром и подменой заведомо исправного блока.
Коррозия или слабый контакт в цепях возбуждения генератора также способны привести к тому, что обмотка не получит нужного напряжения и не создаст магнитного поля. Особенно часто это встречается в местах соединения провода с контрольной лампой и клеммой «D+». Стоит осмотреть разъёмы, зачистить окисленные участки и проверить целостность проводки.
Наконец, внутренние неисправности самого генератора – пробой диодного моста, износ щёток, замыкание в обмотках статора или ротора – требуют демонтажа устройства и его проверки на стенде. Диодный мост можно прозвонить мультиметром прямо на автомобиле, но для оценки состояния обмоток потребуется разборка. Щётки необходимо заменить, если их длина менее 5 мм или при наличии следов перегрева.
Проверка натяжения и состояния ремня генератора
Натяжение ремня генератора напрямую влияет на способность генератора передавать крутящий момент от шкива коленчатого вала. При слабом натяжении ремень может проскальзывать, что вызывает снижение или полное отсутствие зарядки аккумулятора. Перетянутый ремень ускоряет износ подшипников генератора и может привести к его поломке.
Для проверки достаточно нажать пальцем на среднюю часть ремня между шкивами генератора и коленвала. Отклонение не должно превышать 10–15 мм при умеренном усилии. Если прогиб больше – натяжение недостаточное. Если ремень почти не прогибается – возможно, он перетянут.
Износ ремня также критичен. Наличие трещин, расслоений, отслоений резины, следов масла или глянцевых участков указывает на необходимость замены. Рабочая поверхность должна быть сухой, матовой, без повреждений и следов перегрева.
Если ремень скрипит при запуске двигателя или на повышенных оборотах, это может быть признаком его проскальзывания. В этом случае следует проверить и натяжение, и состояние поверхности шкивов: при наличии масляных загрязнений или налёта шкивы нужно очистить и обезжирить.
Регулировка натяжения выполняется с ослаблением крепления генератора и перемещением его в сторону от двигателя с последующей фиксацией. После натяжки необходимо повторно проверить прогиб и убедиться в отсутствии перекоса шкивов.
Неисправность регулятора напряжения
Регулятор напряжения отвечает за поддержание стабильного уровня выходного напряжения генератора в пределах 13,6–14,4 В. При его сбое напряжение может либо резко падать, либо превышать допустимый порог, что приводит к отсутствию зарядки или перезаряду аккумулятора.
На ВАЗ 2101 установлен внешний электромеханический или электронный регулятор, расположенный рядом с генератором или на кузове автомобиля. В случае подозрения на неисправность необходимо измерить напряжение на клеммах аккумулятора при работающем двигателе. Если оно значительно ниже 13,6 В или выше 14,4 В, регулятор, вероятно, не выполняет свою функцию.
Если установлен электромеханический регулятор типа РР-380, рекомендуется его заменить на современный электронный аналог, так как старый тип склонен к частым сбоям и требует регулярной настройки.
Замена регулятора проводится после отключения аккумулятора. После установки нового устройства следует повторно проверить уровень зарядного напряжения. Если отклонения сохраняются, необходимо осмотреть генератор на предмет износа щёток или дефектов выпрямительного блока.
Повреждение диодного моста генератора
Диодный мост преобразует переменное напряжение, вырабатываемое статорной обмоткой генератора, в постоянное, пригодное для зарядки аккумулятора. На ВАЗ 2101 используется шести-диодная схема, где каждый диод рассчитан на определённую нагрузку и температурный режим.
Один или несколько пробитых диодов приводят к частичной или полной потере зарядного тока. В некоторых случаях на выходе генератора фиксируется переменное напряжение, что недопустимо для бортовой сети. Часто симптомы включают снижение яркости фар, мигание лампы зарядки и нестабильную работу электроприборов.
Для проверки потребуется мультиметр в режиме прозвонки диодов. При исправном элементе ток проходит в одном направлении, в обратном – нет. Если диод «прозванивается» в обе стороны или вовсе не проводит ток – он неисправен.
Выход из строя может быть вызван перегревом, коротким замыканием в обмотках или скачками напряжения. При замене рекомендуется использовать диоды с характеристиками, аналогичными оригинальным: прямой ток не менее 10 А, обратное напряжение – не ниже 100 В.
При ремонте важно соблюдать полярность подключения и обеспечить надёжный тепловой контакт с радиатором, чтобы избежать повторного перегрева. Некачественная пайка или установка без термопасты могут привести к повторному выходу из строя.
Обрыв или окисление проводки на участке генератор–аккумулятор
Проводка между генератором и аккумулятором ВАЗ 2101 выполняет функцию передачи тока от генератора к аккумулятору и остальным потребителям. Нарушение контакта на этом участке может привести к полной потере зарядки.
Также встречаются механические повреждения: надломы жил, износ изоляции, перетирание проводов в местах касания с острыми кромками кузова. Особое внимание следует обратить на толстый провод от генератора к стартеру – при его обрыве зарядка прекращается, даже если генератор полностью исправен.
Ремонт сводится к зачистке контактов до блеска, замене повреждённых проводов или клемм, а также нанесению токопроводящей смазки на очищенные соединения для предотвращения повторного окисления.
Выход из строя щёток и контактных колец
Износ щёток генератора на ВАЗ 2101 приводит к нарушению контакта между токосъёмными кольцами и обмоткой ротора. При длине щёток менее 5 мм возрастает риск нестабильной подачи тока, особенно при вибрациях или изменениях оборотов двигателя. Щётки изготовлены из угольного материала и постепенно стираются при работе. Их ресурс ограничен 40–60 тысячами километров.
Контактные кольца подвержены износу и образованию выработки. При появлении борозд или окислений ток проходит с перебоями, что может привести к снижению или полной потере зарядного тока. Особенно часто это происходит при длительной эксплуатации генератора без технического обслуживания.
Для диагностики необходимо демонтировать заднюю крышку генератора, проверить износ щёток и состояние колец. При сильном износе щётки заменяются комплектом. Контактные кольца можно проточить, если глубина выработки не превышает 0,5 мм. В случае сильного износа – кольца подлежат замене.
Также важно проверить силу прижатия щёток. Слабое нажатие вызывает прерывистый контакт, особенно при высоких оборотах. Если пружины ослаблены или повреждены, требуется их замена.
После всех процедур необходимо убедиться в стабильной подаче напряжения на возбуждающую обмотку ротора. Напряжение между контактными кольцами при включённом зажигании и отключённой клемме «D+» должно составлять около 12 В.
Проблемы с контрольной лампой зарядки на панели приборов
Контрольная лампа зарядки играет ключевую роль в диагностике состояния генератора и цепи зарядки аккумулятора. При отсутствии или некорректной работе лампы выявить неисправность генератора затруднительно.
- Перегорание лампы. Лампа может не светиться из-за сгоревшей нити накаливания. Проверяется заменой на заведомо исправную.
- Нарушение контактов в патроне лампы или в колодках проводки. Окисление или ослабление контактов вызывает прерывистое свечение или полное отсутствие сигнала.
- Обрыв или замыкание проводки, идущей к лампе. Особенно часто повреждаются провода на участках, где возможны механические нагрузки и трение.
- Проблемы с массой. Контрольная лампа заземляется через корпус панели приборов. Коррозия или плохой контакт массы приводит к неправильной работе лампы.
- Неисправность регулятора напряжения или генератора, влияющая на правильное включение лампы. При выходе регулятора из строя лампа может гореть постоянно или не загораться вовсе.
Для точного определения причины отсутствия индикации следует:
- Проверить исправность самой лампы и её патрона.
- Проверить целостность и качество контактов в цепи лампы.
- Проверить исправность массы панели приборов.
- При необходимости проверить работу регулятора напряжения и генератора на стенде или мультиметром.
Наличие горящей контрольной лампы при заведённом двигателе свидетельствует о сбое в системе зарядки и требует немедленного ремонта для предотвращения разряда аккумулятора и выхода из строя электрического оборудования.
Вопрос-ответ:
Почему генератор на ВАЗ 2101 перестал подавать заряд на аккумулятор?
Отсутствие зарядки может быть вызвано несколькими факторами: износ щёток генератора, повреждение диодного моста, проблемы с регулятором напряжения, обрыв или окисление проводки между генератором и аккумулятором, а также неправильное натяжение ремня привода генератора. Каждый из этих элементов требует проверки, так как нарушение работы хотя бы одного приведёт к отсутствию зарядки.
Как определить, что именно щётки генератора вышли из строя на ВАЗ 2101?
Щётки могут износиться вследствие длительной эксплуатации, что приводит к плохому контакту с контактными кольцами. Признаком этого служит пропадание зарядки при работе двигателя на холостом ходу, мерцание или горение контрольной лампы зарядки. Для точной диагностики щётки нужно снять и измерить их длину — если она значительно меньше нормы, щётки требуют замены.
Какие признаки указывают на неисправность регулятора напряжения на ВАЗ 2101?
При неисправном регуляторе напряжения аккумулятор либо не заряжается, либо зарядка слишком высокая, что ведёт к перезаряду и быстрому выходу аккумулятора из строя. Возможны скачки напряжения, нестабильная работа электрооборудования и постоянное горение контрольной лампы зарядки. Проверить регулятор можно мультиметром или специализированным тестером, а при необходимости заменить на исправный.
Почему важна проверка состояния ремня генератора и как это сделать?
Ремень генератора передаёт вращение от коленчатого вала к генератору, обеспечивая его работу. Если ремень ослаблен, изношен или порвался, генератор не сможет вращаться с необходимой скоростью, и зарядка не будет поступать. Для проверки достаточно визуального осмотра и проверки натяжения: ремень должен иметь небольшую упругую податливость при нажатии, без трещин и проплешин. В случае обнаружения дефектов ремень подлежит замене.
