Почему постоянный ток не может протекать через конденсатор

Конденсатор представляет собой двухобкладочный элемент, разделённый диэлектриком, который не проводит электрический ток напрямую. При подаче постоянного напряжения конденсатор быстро заряжается, и между его обкладками устанавливается электрическое поле, препятствующее дальнейшему движению электронов через диэлектрик.

Постоянный ток – это ток с неизменной величиной и направлением. В момент подключения конденсатора к источнику постоянного напряжения через цепь протекает зарядный ток, который быстро уменьшается до нуля по мере достижения равновесия напряжения на обкладках. После этого ток через конденсатор перестаёт течь, так как диэлектрик блокирует прохождение носителей заряда.

Физическая причина отсутствия прохождения постоянного тока заключается в том, что для прохождения тока через конденсатор необходимо изменение напряжения, то есть переменный компонент сигнала. Конденсатор обладает ёмкостью, которая определяет его способность накапливать заряд при изменении напряжения, а при постоянном напряжении ток прекращается.

Принцип работы конденсатора в электрической цепи

Конденсатор представляет собой два проводящих электрода, разделённых диэлектриком с высокой электрической прочностью. При приложении напряжения к электродам на них возникает накопление заряда: положительный на одном электроде и отрицательный на другом. Это явление называется электростатическим накоплением энергии.

В цепи постоянного тока конденсатор ведёт себя как разрыв цепи после полной зарядки, поскольку диэлектрик препятствует прохождению свободных носителей заряда через него. В момент подключения источника постоянного напряжения ток в цепи протекает кратковременно, только во время зарядки конденсатора, которая описывается законом экспоненциального роста напряжения на его обкладках. Скорость зарядки определяется ёмкостью конденсатора и сопротивлением цепи (временной постоянной τ = RC).

В случае переменного тока конденсатор ведёт себя как реактивный элемент, создавая фазовый сдвиг между напряжением и током. Он пропускает ток благодаря постоянной перезарядке обкладок с частотой источника переменного сигнала, что обеспечивает цепи переменного тока токопроводимость.

Рекомендуется учитывать номинальную ёмкость, рабочее напряжение и параметры диэлектрика для корректного выбора конденсатора в цепях с разными типами тока. Некорректный выбор может привести к недостаточной фильтрации или повреждению элемента.

Особенности поведения постоянного тока на электрической емкости

При подаче постоянного напряжения на конденсатор через начальный момент времени происходит зарядка пластин, сопровождающаяся течением тока. В этот период ток пропорционален скорости изменения напряжения и стремится к максимальному значению в момент включения цепи.

После достижения максимального напряжения на емкости ток постепенно уменьшается и через конденсатор перестает протекать постоянный ток. Это обусловлено тем, что емкость в установившемся режиме ведет себя как разрыв цепи, блокируя прохождение постоянного тока.

Сопротивление, создаваемое емкостью, называют реактивным сопротивлением (X_C), которое для постоянного тока стремится к бесконечности, так как X_C = 1/(2πfC), где частота f = 0 Гц для постоянного тока.

Для практических цепей с постоянным током роль конденсатора сводится к накоплению электрического заряда, без продолжительного протекания тока, что важно учитывать при проектировании фильтров, блокировочных и разделительных цепей.

Рекомендуется учитывать, что при переключении постоянного напряжения конденсатор может создавать всплески тока, способные повредить компоненты цепи, поэтому следует использовать ограничительные резисторы или предусматривать соответствующую защиту.

Итоговое поведение: в установившемся состоянии постоянный ток не проходит через емкость, а конденсатор сохраняет заряд, обеспечивая тем самым изоляцию постоянного тока и влияние только на переменные составляющие сигнала.

Роль электростатического поля в блокировке постоянного тока

Конденсатор состоит из двух проводящих пластин, разделённых диэлектриком, который не проводит электрический ток. При подаче постоянного напряжения на конденсатор возникает электростатическое поле между пластинами, обусловленное накоплением противоположных зарядов на их поверхностях.

Это электростатическое поле создаёт потенциал, который препятствует дальнейшему движению свободных зарядов через диэлектрик. В условиях постоянного тока пластина, подключённая к положительному полюсу источника, аккумулирует положительный заряд, в то время как противоположная пластина накапливает эквивалентный отрицательный заряд.

Когда накопленные заряды достигают величины, равной заряду, который мог бы пройти через цепь, поток тока прекращается – происходит установление электростатического равновесия. Диэлектрик в этом случае выступает как барьер, исключающий перенос заряда через конденсатор.

Иными словами, электростатическое поле действует как электрический «затык», создавая внутреннее напряжение, противодействующее движению постоянного тока. Это приводит к тому, что при длительном воздействии постоянного напряжения ток через конденсатор равен практически нулю.

Практическая рекомендация при проектировании цепей с конденсаторами – учитывать, что конденсаторы эффективно блокируют постоянный ток, но пропускают переменный, где частота изменяется и поле постоянно перестраивается, не давая установиться электростатическому равновесию.

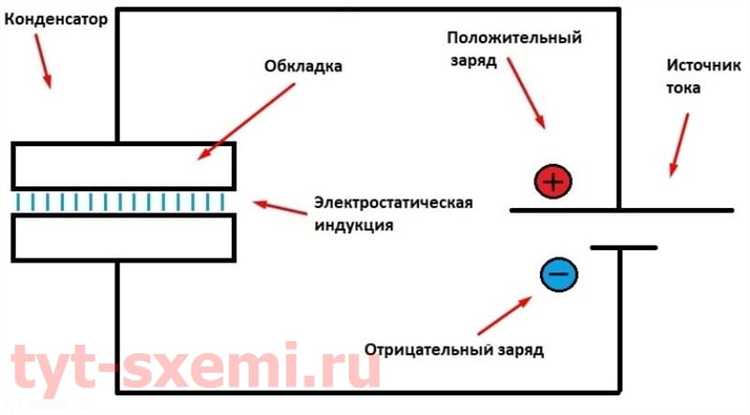

Как накапливается и распределяется заряд в конденсаторе при постоянном токе

При подаче постоянного напряжения на конденсатор происходит перемещение зарядов: электроны накапливаются на одной из обкладок, создавая отрицательный заряд, в то время как другая обкладка теряет электроны и приобретает положительный заряд. Этот процесс продолжается до тех пор, пока напряжение на конденсаторе не сравняется с приложенным напряжением источника.

Основные особенности накопления и распределения заряда:

• Ограничение тока: После достижения определённого уровня заряда конденсатор практически перестаёт пропускать постоянный ток, поскольку накопленный заряд создаёт противоположное электрическое поле, препятствующее дальнейшему переносу электронов.
• Распределение заряда на обкладках: Заряд концентрируется в тонком слое на поверхности каждой обкладки, в объёме металла практически отсутствует из-за взаимного отталкивания зарядов.
• Электростатическое поле: Между обкладками формируется электростатическое поле, равномерно распределённое по зазору, которое и определяет накопленную энергию конденсатора.
• Емкость и напряжение: Величина накопленного заряда Q связана с ёмкостью C и напряжением U соотношением Q = C × U. При постоянном токе увеличение заряда происходит до тех пор, пока напряжение на обкладках не достигнет напряжения источника.

Рекомендации при работе с конденсаторами в цепях постоянного тока:

1. Использовать конденсаторы с соответствующим номинальным напряжением, чтобы избежать пробоя диэлектрика при накоплении максимального заряда.
2. При длительном подключении к постоянному напряжению учитывать, что ток через конденсатор практически отсутствует, что позволяет использовать его для фильтрации или развязки сигналов.
3. Следить за временем зарядки: время достижения установившегося заряда зависит от сопротивления цепи и ёмкости конденсатора (τ = R × C).
4. При расчётах учитывать, что внутри конденсатора нет физического переноса заряда через диэлектрик – перенос осуществляется за счёт изменения электрического поля и накопления поверхностных зарядов.

Почему сопротивление конденсатора стремится к бесконечности при постоянном токе

Сопротивление конденсатора при постоянном токе определяется как реактивное сопротивление, которое зависит от частоты сигнала и емкости устройства. Формула реактивного сопротивления конденсатора выглядит так: X_C = 1 / (2πfC), где f – частота тока, а C – емкость конденсатора.

При постоянном токе частота f равна нулю, так как напряжение не меняется со временем. Подставляя f = 0 в формулу, получаем деление на ноль, что математически означает, что реактивное сопротивление стремится к бесконечности.

Практически это проявляется в том, что конденсатор со временем полностью заряжается и становится эквивалентен разомкнутой цепи для постоянного тока. Электроны не могут преодолеть изолирующий диэлектрик между обкладками, поэтому ток через конденсатор при постоянном напряжении перестает течь.

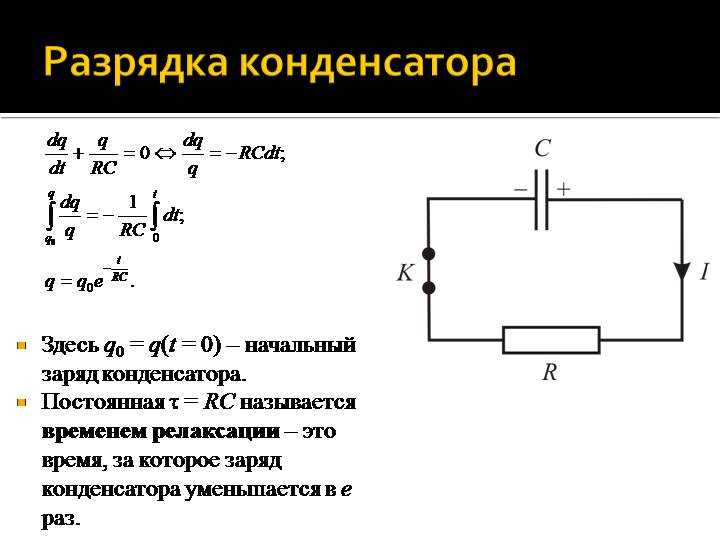

Для расчета переходного процесса зарядки конденсатора используется временная постоянная τ = RC, где R – сопротивление цепи, а C – емкость. По истечении нескольких постоянных времени ток практически отсутствует, а напряжение на конденсаторе стабилизируется.

Рекомендации при проектировании цепей с постоянным током: учитывать, что конденсатор не проводит постоянный ток и использовать его только для фильтрации переменных составляющих или для создания временных задержек. Для прохождения постоянного тока необходимы другие элементы, например резисторы или источники постоянного напряжения.

Практические примеры использования конденсаторов для блокировки постоянного тока

Конденсаторы широко применяются для изоляции постоянного тока в электрических цепях, обеспечивая прохождение только переменных сигналов или импульсов. В схемах усилителей сигналов, например, используют конденсаторы связи, которые отделяют DC-смещение одного каскада от следующего, предотвращая нежелательное влияние постоянного напряжения на работу транзисторов или операционных усилителей.

В источниках питания конденсаторы фильтрации часто ставят после выпрямителя. Их задача – сглаживать пульсации переменного тока, при этом полностью блокируя прохождение постоянного тока в обратном направлении, что предотвращает повреждение чувствительных компонентов.

В радиочастотных схемах конденсаторы служат для выделения высокочастотных составляющих сигнала, одновременно препятствуя прохождению постоянного тока, что помогает избежать паразитных токов и улучшает стабильность работы приемников и передатчиков.

В импульсных цепях конденсаторы обеспечивают формирование кратковременных импульсов, блокируя постоянную составляющую. Это важно, например, в схемах временной задержки или генераторах импульсов, где постоянный ток может исказить форму сигнала или вызвать перегрев элементов.

Вопрос-ответ:

Почему постоянный ток не может проходить через конденсатор?

Постоянный ток не проходит через конденсатор, потому что между его обкладками находится изолирующий диэлектрик. В результате электроны не могут напрямую пересекать пространство между обкладками. При приложении постоянного напряжения конденсатор быстро заряжается, и дальнейшее движение тока прекращается, так как на обкладках устанавливается равное и противоположное по величине напряжение, которое препятствует дальнейшему протеканию тока.

Что происходит с зарядом внутри конденсатора при подключении постоянного напряжения?

Когда к конденсатору подается постоянное напряжение, электроны начинают накапливаться на одной из его обкладок, создавая отрицательный заряд. На противоположной обкладке формируется равный по величине положительный заряд. Этот процесс продолжается до тех пор, пока напряжение на конденсаторе не станет равным приложенному напряжению. После этого дальнейший перенос зарядов прекращается, и ток через конденсатор перестает течь.

Можно ли считать конденсатор в цепи постоянного тока как разрыв цепи?

В большинстве практических случаев конденсатор в цепи постоянного тока действительно ведет себя как разрыв цепи. После полной зарядки конденсатора ток через него перестает течь, и он не пропускает постоянный ток. Однако при включении или отключении напряжения через конденсатор проходит кратковременный ток, связанный с процессом зарядки или разрядки. Но в установившемся состоянии постоянный ток не проходит.

Почему конденсатор пропускает переменный ток, но блокирует постоянный?

Переменный ток меняет свое направление и величину с течением времени, поэтому конденсатор постоянно заряжается и разряжается, пропуская ток через цепь. При этом напряжение на обкладках изменяется, что позволяет току «протекать». В случае постоянного тока напряжение стабильно, и после зарядки конденсатора дальнейшее движение зарядов прекращается, поэтому постоянный ток через него не проходит.

Как влияет величина емкости на сопротивление конденсатора для постоянного тока?

Для постоянного тока сопротивление конденсатора стремится к бесконечности вне зависимости от величины емкости, так как конденсатор работает как изолятор после полной зарядки. Однако скорость, с которой конденсатор заряжается, зависит от емкости: большая емкость требует больше времени для накопления заряда. Но после этого в установившемся режиме ток через конденсатор не течет.

Почему постоянный ток не может пройти через конденсатор?

Постоянный ток не проходит через конденсатор из-за особенностей его внутреннего устройства. Конденсатор состоит из двух металлических пластин, разделённых диэлектриком — непроводящим материалом. При подаче постоянного напряжения на конденсатор происходит накопление электрического заряда на пластинах: одна пластина заряжается положительно, другая — отрицательно. Это создаёт электрическое поле внутри диэлектрика, которое препятствует дальнейшему движению заряда через конденсатор. После полного заряда конденсатора через него перестаёт течь ток, и цепь ведёт себя так, как будто между пластинами разрыв. Таким образом, постоянный ток не может «протечь» сквозь конденсатор, а лишь вызывает его зарядку до определённого уровня.
