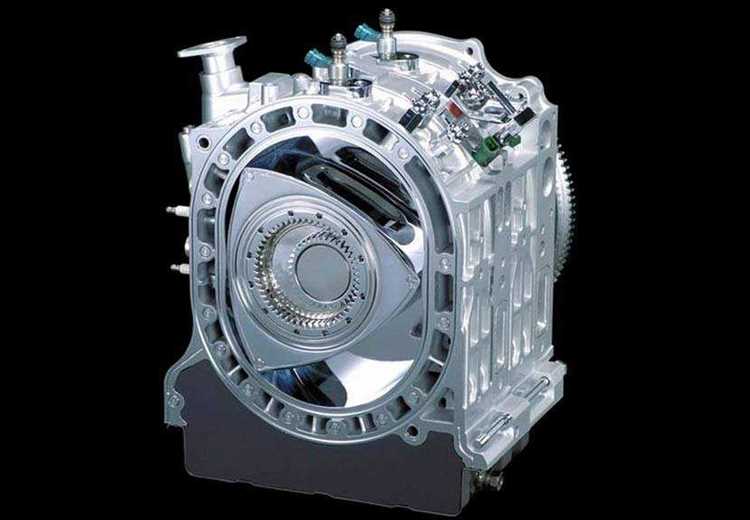

Роторно-поршневой двигатель, известный также как двигатель Ванкеля, кардинально отличается от классического поршневого двигателя благодаря особенностям конструкции ротора и цилиндра. В его основе лежит треугольный ротор, вращающийся внутри овального корпуса, что обеспечивает непрерывное сжатие и расширение газов в камерах сгорания.
В отличие от традиционных двигателей с возвратно-поступательным движением поршней, ротор Ванкеля совершает вращательное движение, что уменьшает количество движущихся частей и снижает вибрации. Рабочий цикл состоит из четырёх этапов – впуска, сжатия, сгорания и выпуска – которые происходят одновременно в разных частях камеры сгорания, обеспечивая плавную и эффективную работу.
Устройство двигателя включает корпус с овальным внутренним профилем, ротор с тремя apex-поршнями на гранях, и центральный вал. Для герметизации камер используются apex-кольца, обеспечивающие минимальные потери газа и улучшенную компрессию. Точное взаимодействие всех элементов критично для эффективности и долговечности двигателя.
Конструкция и форма ротора в роторно-поршневом двигателе
Ротор в роторно-поршневом двигателе имеет треугольную форму с закруглёнными углами, называемую также эксцентричным треугольником. Каждый из трёх углов ротора оснащён герметизирующими уплотнительными лопастями (сепараторами), обеспечивающими разделение рабочих камер внутри корпуса.
Материал ротора обычно представляет собой алюминиево-магниевый сплав с поверхностным покрытием из хрома или специального сплава для повышения износостойкости и теплопроводности. Внутренняя часть ротора выполнена полой для снижения массы и улучшения теплового баланса.
Форма ротора сконструирована таким образом, чтобы обеспечить равномерное распределение давления газа и минимизировать трение при контакте с корпусом. Эксплуатационная точность изготовления превышает 5 микрон, что гарантирует герметичность камер и эффективность работы двигателя.
Особое внимание уделено профилю лопастей ротора – их длина и упругость оптимизированы для поддержания постоянного контакта с корпусом при вращении, предотвращая утечку газов и сохраняя компрессию в рабочих камерах.
Ротор вращается с эксцентриситетом относительно центрального вала, что позволяет преобразовывать возвратно-поступательное движение поршня в плавное вращательное движение, исключая вибрации и снижая нагрузку на подшипники.
Механизм сжатия и расширения смеси внутри камеры сгорания
В роторно-поршневом двигателе процесс сжатия и расширения рабочей смеси происходит в герметичной камере сгорания, образуемой ротором и корпусом статора. Конструкция камеры обеспечивает изменение её объёма в зависимости от положения ротора, что позволяет реализовать циклы сжатия и расширения без возвратно-поступательного движения поршня.
Основные этапы механизма:
- Сжатие: По мере вращения ротора, камера между его гранями и корпусом уменьшается в объёме. Рабочая смесь, поступившая из впускного окна, сжимается до давления порядка 4–7 атм и температуры, обеспечивающей оптимальное воспламенение.
- Воспламенение: В точке максимального сжатия происходит поджиг смеси свечой зажигания. Высвобождение энергии в виде тепла резко увеличивает давление внутри камеры.
- Расширение: Расширяющиеся газы толкают ротор, увеличивая объём камеры. Давление падает, передавая крутящий момент на вал через эксцентричный механизм.
Конструкция камеры сгорания учитывает:
- Треугольную форму ротора с впадинами, создающими камеры разного объёма в зависимости от угла поворота.
- Герметичность обеспечивается уплотнительными лопатками (сегментами), которые прижимаются к корпусу под действием центробежной силы и давления газа.
- Оптимальное распределение впускных и выпускных окон для минимизации обратных потоков и потерь давления.
Равномерность сжатия и расширения достигается точной балансировкой ротора и слаженной работой уплотнителей, что снижает потери компрессии и повышает КПД двигателя.
Для технического обслуживания и повышения эффективности рекомендуется регулярно проверять состояние уплотнительных лопаток и поверхности корпуса на предмет износа и деформаций, так как нарушение герметичности снижает степень сжатия и мощность двигателя.
Особенности подачи топлива и системы зажигания
В роторно-поршневом двигателе подача топлива организована с учетом особенностей камеры сгорания, имеющей форму трохоиды. Для равномерного насыщения рабочей смеси используется система многоточечного впрыска, обеспечивающая точное дозирование топлива и стабильную смесь на всех режимах работы. Давление впрыска поддерживается в пределах 3–5 бар для оптимального распыления и снижения риска образования неполного сгорания.
Система зажигания в роторно-поршневом двигателе рассчитана на высокую скорость вращения ротора, что требует увеличенного напряжения искры и короткого времени ее действия. Для этого применяются катушки зажигания с быстрым откликом и системой управления с электронным модулем, синхронизированным с положением ротора по датчику Холла. Зажигание происходит в оптимальный момент, что снижает вероятность детонации и повышает КПД двигателя.
Особое внимание уделяется охлаждению свечей зажигания, так как камера сгорания подвергается интенсивным тепловым нагрузкам. Используются высокотемпературные материалы электродов и специальное покрытие, уменьшающее нагарообразование и обеспечивающее стабильность искрообразования.
Рекомендации по эксплуатации включают регулярную проверку давления топлива, своевременную замену свечей с интервалом не более 20 000 км, а также настройку угла опережения зажигания с учетом температуры и нагрузки, что позволяет поддерживать эффективность сгорания и минимизировать выбросы вредных веществ.
Роль и устройство уплотнительных колец на роторе
Уплотнительные кольца (или сегменты) на роторе роторно-поршневого двигателя обеспечивают герметизацию камер сгорания, разделяя фазы впуска, сжатия, сгорания и выпуска. Их основная задача – минимизировать утечку газов между камерами и предотвратить потерю давления, что критично для поддержания эффективного рабочего цикла.
Конструкция колец представляет собой тонкие металлические сегменты, изготовленные из жаропрочной стали с высоким сопротивлением износу. Каждый ротор оснащён тремя уплотнительными кольцами, установленных в специально обработанных канавках на вершинах сторон ротора. Их геометрия строго соответствует форме камеры, что обеспечивает плотное прилегание к внутренним стенкам корпуса.
Механизм работы колец основан на постоянном радиальном давлении, создаваемом силой центробежного вращения ротора и упругостью материала колец. Это давление обеспечивает контакт с корпусом, предотвращая прорыв газов. Дополнительно кольца снабжены тонкими масляными каналами для смазки, уменьшающей трение и износ.
Качество уплотнительных колец напрямую влияет на мощность и ресурс двигателя. Износ или повреждение приводят к снижению компрессии, повышенному расходу топлива и масляных загрязнений. Для продления срока службы рекомендуется использовать кольца с оптимальной твердостью, а также периодически проверять их состояние и заменять при выявлении деформаций или трещин.
Современные разработки включают использование покрытий на основе нитрида титана или других карбидных материалов для повышения стойкости к коррозии и износу. Это особенно важно при работе двигателя на высоких температурах и нагрузках.

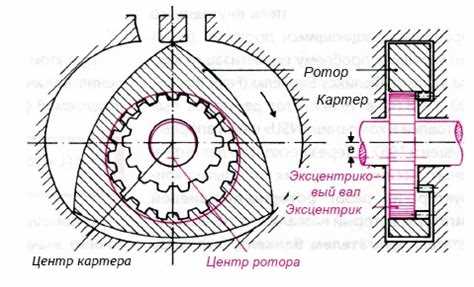

Принцип передачи крутящего момента от ротора к валу
Крутящий момент в роторно-поршневом двигателе передается от ротора к валу через эпициклоидальный механизм. Ротор, имеющий треугольную форму с выпуклыми сторонами, вращается внутри камеры особой конфигурации. Его центральное отверстие оснащено шестерней – внутренним зубчатым венцом, который взаимодействует с неподвижной шестерней, закрепленной на валу.
Основным элементом передачи является зубчатая муфта, состоящая из внутренней зубчатой окружности ротора и фиксированной внешней шестерни. При вращении ротора вокруг своей оси зубья внутренней шестерни «перекатываются» по зубьям внешней шестерни, создавая планетарное движение. В результате ротор одновременно вращается вокруг своей оси и описывает орбиту вокруг вала.
Передача крутящего момента обеспечивается за счет жёсткого сцепления зубьев внутренней шестерни ротора с зубьями внешней шестерни. При этом количество зубьев внешней шестерни превышает число зубьев внутренней на три, что соответствует треугольной форме ротора и обеспечивает синхронизацию вращения.
Высокая точность изготовления зубчатых элементов необходима для снижения люфтов и минимизации потерь на трение, что обеспечивает плавность передачи момента и долговечность узла. Для уменьшения износа и шума применяются специальные смазочные материалы с повышенной адгезией и температурной стабильностью.
Конструкция валовой передачи также предусматривает демпфирующие элементы, которые гасит пульсации крутящего момента, возникающие из-за цикличности сгорания и неравномерного распределения сил на зубьях шестерен. Это снижает вибрации и увеличивает ресурс двигателя.
Методы охлаждения и смазки в роторно-поршневом двигателе
Роторно-поршневой двигатель характеризуется высокой тепловой нагрузкой из-за компактности камеры сгорания и интенсивного трения между ротором и корпусом. Для поддержания оптимального температурного режима применяются системы жидкостного охлаждения с каналами внутри корпуса, обеспечивающими циркуляцию охлаждающей жидкости в непосредственной близости к горячим зонам ротора и корпуса.
Охлаждающая жидкость, обычно на основе этиленгликоля, проходит через специальные проточки в корпусе, снижая температуру стенок камеры сгорания до 90–110 °C, что предотвращает деформацию и перегрев компонентов. Высокая эффективность охлаждения достигается за счет тщательно рассчитанных гидродинамических характеристик каналов и равномерного распределения потока жидкости.
Смазка в роторно-поршневом двигателе организована через впрыск масла в камеру сгорания и в зоны трения ротора. Смазочное масло наносится на уплотнительные кольца и контактные поверхности ротора для снижения износа и предотвращения задира корпуса. Для этого используется система масляного тумана или непосредственный впрыск масла под давлением от 2 до 5 бар.
Обязательным элементом является фильтрация масла и поддержание его чистоты, что существенно продлевает срок службы подшипников и уплотнительных элементов. Масло, попадая в камеру сгорания, частично сгорает, поэтому подбор вязкости и состава смазочных материалов критичен для баланса между смазывающей способностью и минимизацией отложений.
Рекомендации включают использование специальных синтетических масел с улучшенной термостабильностью и присадками против окисления, а также регулярную проверку систем охлаждения и смазки на герметичность и эффективность циркуляции.
Типичные неисправности и диагностика роторно-поршневого двигателя
Другой распространенной неисправностью является чрезмерный износ стенок корпуса и ротора, что приводит к нарушению герметичности и попаданию масла в камеру сгорания. Для выявления дефектов проводят эндоскопию камеры сгорания и измеряют зазоры между ротором и корпусом штангенциркулем или микрометром. Зазоры, превышающие заводские нормы (обычно более 0,1 мм), требуют восстановления поверхности или замены деталей.
Проблемы с системой охлаждения вызывают перегрев и деформацию корпуса. Диагностика включает проверку температуры рабочей жидкости, выявление утечек и состояние термостата. Наличие трещин в корпусе выявляют ультразвуковым или магнитопорошковым контролем.
Смазка РПД критична для его надежной работы. Недостаточный уровень масла или загрязнение приводят к ускоренному износу деталей и заклиниванию. Проверка осуществляется визуально и с помощью анализа масла на содержание металлических частиц. Повышенное содержание металлов указывает на износ внутренних элементов.
Проблемы с системой подачи топлива проявляются нестабильной работой двигателя и снижением мощности. Диагностика включает проверку давления топлива, состояние форсунок и датчиков. Использование диагностического оборудования позволяет определить ошибки системы управления двигателем.
Для комплексной диагностики РПД рекомендуется использовать приборы для измерения давления в камерах сгорания, толщиномеры для контроля износа уплотнительных колец, а также специализированные эндоскопы. Важно своевременно фиксировать отклонения в параметрах работы и проводить техническое обслуживание по регламенту производителя.
Вопрос-ответ:
Как устроен роторно-поршневой двигатель и чем его конструкция отличается от классического поршневого двигателя?
Роторно-поршневой двигатель основан на вращении треугольного ротора внутри корпуса овальной формы. В отличие от классического двигателя с поршнями, здесь отсутствуют клапаны и поршни, а рабочие процессы происходят в пространствах между ротором и корпусом. Ротор движется по эпитрохоидальной траектории, обеспечивая последовательные такты сжатия, воспламенения и выпуска. Такая конструкция позволяет уменьшить количество движущихся деталей и сделать двигатель более компактным и легким.
Каким образом происходит процесс сжатия и расширения рабочей смеси внутри камеры сгорания роторно-поршневого двигателя?
Рабочая смесь сжимается в камере, образуемой между одной из граней ротора и корпусом, при вращении ротора. По мере движения объем камеры уменьшается, повышая давление и температуру смеси. Затем происходит воспламенение, и газы расширяются, создавая давление, которое заставляет ротор поворачиваться дальше. После расширения камера соединяется с выпускным отверстием, и отработанные газы удаляются. Этот цикл повторяется непрерывно с каждой гранью ротора.
Какие преимущества обеспечивает передача крутящего момента от ротора к валу в таком двигателе?
Передача крутящего момента происходит через эксцентриковый вал, который взаимодействует с внутренней стороной ротора. Такая схема обеспечивает плавное и непрерывное вращение вала без резких толчков, характерных для поршневых двигателей. Благодаря этому снижается вибрация и увеличивается плавность работы, что положительно сказывается на ресурсе и динамических характеристиках двигателя.
Какие особенности смазки характерны для роторно-поршневого двигателя и как они влияют на его эксплуатацию?
В роторно-поршневом двигателе смазка особенно важна для уплотнительных колец и подшипников ротора. Масло подается под давлением к критическим точкам контакта, обеспечивая уменьшение трения и износ. Особенность конструкции требует точного контроля подачи масла, поскольку недостаток смазки приводит к быстрому износу уплотнителей и падению компрессии. Регулярный контроль уровня и качества масла является обязательным условием для надежной работы двигателя.
