Датчик вентилятора на инжекторной версии ВАЗ 2105 играет ключевую роль в системе охлаждения двигателя. Он отвечает за включение электрического вентилятора радиатора при достижении заданной температуры охлаждающей жидкости. Невовремя срабатывающий или неисправный датчик может привести к перегреву двигателя и серьезным последствиям.
На инжекторных ВАЗ 2105 датчик вентилятора установлен непосредственно в алюминиевый радиатор, в нижней его части, ближе к стороне водителя. Для доступа к нему необходимо открыть капот, найти радиатор и внимательно осмотреть его нижнюю часть с внутренней стороны. Нередко он спрятан за шлангами и другими элементами, поэтому может потребоваться отсоединение части патрубков для более удобного доступа.

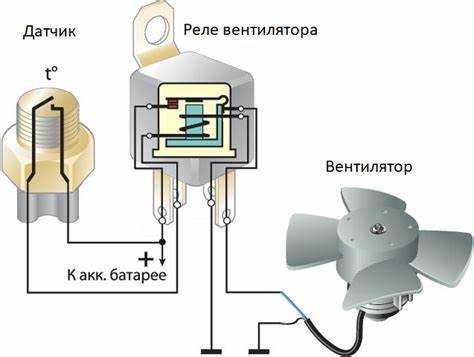

Важно: датчик вентилятора на инжекторных моделях отличается от аналогичных элементов на карбюраторных версиях. Он работает в паре с контроллером управления двигателем и получает питание от электросистемы автомобиля через реле вентилятора. Температура срабатывания штатного датчика обычно составляет около 99–100 °C.
При диагностике перегрева или отсутствии включения вентилятора в первую очередь следует проверить именно этот датчик. Простая проверка заключается в замыкании контактов разъёма на заведённом двигателе – если вентилятор запускается, датчик подлежит замене. Также рекомендуется осматривать разъём и провода на наличие окислов и повреждений.
Расположение датчика вентилятора в системе охлаждения
На инжекторной версии ВАЗ 2105 датчик вентилятора встроен в систему охлаждения и расположен на корпусе термостата. Он ввинчен в алюминиевый корпус, который соединяется с верхним патрубком радиатора и расположен с правой стороны двигателя по ходу движения автомобиля.
Для точного доступа к датчику рекомендуется снять воздушный фильтр и отсоединить патрубок подачи воздуха. Это освободит пространство над термостатом и упростит манипуляции с проводкой и самим элементом. При обслуживании важно учитывать, что работа ведётся на остывшем двигателе во избежание ожогов и утечки охлаждающей жидкости.
Датчик вентилятора отличается от датчика температуры для ЭБУ и не должен путаться с ним. ЭБУ получает сигналы с другого температурного датчика, установленного на головке блока цилиндров, тогда как вентилятор управляется напрямую через термореле встроенного датчика.
Как добраться до датчика вентилятора под капотом
Датчик включения вентилятора на ВАЗ 2105 инжектор расположен на корпусе термостата, который находится в передней части двигателя, ближе к левой стороне по ходу движения автомобиля. Чтобы получить доступ к датчику, необходимо открыть капот и зафиксировать его в поднятом положении.
Перед началом работы следует отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Далее необходимо найти термостат – он соединён с верхним патрубком радиатора. Датчик представляет собой небольшую латунную деталь с электрическим разъёмом, ввернутую в корпус термостата со стороны двигателя.
Для удобства доступа может потребоваться снять воздушный фильтр или его корпус, особенно если подкапотное пространство сильно загромождено. Разъём датчика фиксируется защёлкой, которую нужно аккуратно отжать, не повредив пластиковый корпус. После отсоединения разъёма можно переходить к откручиванию самого датчика при помощи ключа на 19 мм.
Если доступ к термостату ограничен из-за других элементов, допустимо частично ослабить крепление расширительного бачка или патрубков, но без их полного демонтажа. Не следует производить работы на горячем двигателе – жидкость в системе охлаждения находится под давлением и может вызвать ожоги.
После демонтажа старого датчика его посадочное место следует осмотреть на наличие загрязнений или следов коррозии, при необходимости – очистить. Установка нового датчика производится в обратной последовательности с обязательной проверкой плотности посадки и состояния уплотнительного кольца.
Признаки неисправности датчика вентилятора
Неисправный датчик вентилятора на ВАЗ 2105 с инжекторной системой может привести к сбоям в работе системы охлаждения. Выявить проблему на ранней стадии помогают характерные симптомы, указывающие на отклонения в работе узла.
- Вентилятор не включается при перегреве двигателя: при достижении рабочей температуры (около 100–105 °C) вентилятор должен запускаться автоматически. Если этого не происходит, двигатель начинает перегреваться – первый признак неисправности датчика.
- Постоянная работа вентилятора при холодном двигателе: вентилятор может работать непрерывно сразу после запуска мотора, несмотря на то, что температура охлаждающей жидкости далека от критической. Это указывает на замыкание или ошибочные показания датчика.
- Периодическое включение вентилятора без видимой причины: вентилятор срабатывает вне зависимости от температуры двигателя, что свидетельствует о нестабильной работе термосенсора.
- Ошибки ЭБУ: при наличии диагностического разъема, сканер может выявить коды ошибок, связанные с температурным датчиком вентилятора, например, P0117 или P0118 (низкий или высокий сигнал).
- Резкие скачки температуры на приборной панели: стрелка термометра может вести себя неадекватно – резко опускаться или подниматься, что говорит о проблемах в цепи датчика.
При появлении одного или нескольких указанных признаков рекомендуется проверить датчик температуры, электропроводку и состояние разъёмов. Запуск двигателя при заведомо неработающем вентиляторе может привести к перегреву и повреждению головки блока цилиндров.
Отличия расположения на разных модификациях ВАЗ 2105
На инжекторных модификациях ВАЗ 2105 датчик вентилятора чаще всего устанавливается в корпус термостата, который расположен в верхней части двигателя, ближе к выходу патрубка радиатора. Это решение позволяет контролировать температуру охлаждающей жидкости непосредственно в месте её выхода к радиатору.
На карбюраторных версиях ВАЗ 2105 конструкция системы охлаждения отличается, и датчик вентилятора обычно монтируется непосредственно в радиатор с правой стороны (по ходу движения автомобиля). Такое расположение характерно для более ранних выпусков, где включение вентилятора происходит на основании температуры жидкости в нижнем бачке радиатора.
Кроме различий в типе двигателя, влияет и комплектация. Некоторые экспортные или поздние версии с доработанным жгутом проводки могут иметь альтернативное размещение – в патрубке, соединяющем головку блока с радиатором. В таких случаях рекомендуется сверяться с электросхемой конкретной модификации и учитывать год выпуска автомобиля.
Для точного определения местоположения на конкретной машине стоит ориентироваться по типу термостата и наличию резьбового отверстия под датчик. При замене радиатора на неоригинальный возможны переносы точки установки, что также следует учитывать при диагностике и ремонте.
Необходимые инструменты для осмотра и замены датчика
Для доступа к датчику вентилятора на ВАЗ 2105 с инжекторной системой потребуется набор базовых ручных инструментов. В первую очередь необходим рожковый или накидной ключ на 19 мм – именно этот размер чаще всего соответствует гайке корпуса датчика температуры, управляющего вентилятором.
Для демонтажа и повторной установки потребуется трещотка с головкой на 19 мм, особенно если доступ к датчику затруднён. Удлинитель поможет обойти элементы системы охлаждения без риска повреждений.
Рекомендуется иметь при себе плоскую отвертку для отсоединения разъёма питания от датчика. Разъём может быть зафиксирован фиксатором, который со временем заклинивает из-за нагрева и загрязнения.
Мультиметр позволит убедиться в работоспособности старого или установленного нового датчика. Измеряется сопротивление на холодном и горячем двигателе для оценки точности показаний.
При замене также потребуется герметик или уплотнительная лента, если конструкция резьбы датчика не предусматривает встроенное уплотнение. Это предотвращает утечку охлаждающей жидкости после установки.
Подготовьте чистую ветошь для удаления охлаждающей жидкости, которая может вытечь при откручивании датчика. Желательно также иметь резервную ёмкость для сбора антифриза.
Частые ошибки при поиске датчика вентилятора
Ошибка №1 – попытка найти датчик вентилятора на корпусе вентилятора или непосредственно на самом радиаторе. ВАЗ 2105 инжектор оснащён датчиком температуры охлаждающей жидкости, который отвечает за включение вентилятора, и он расположен в отверстии в термостатном корпусе или на головке блока цилиндров, а не на самом вентиляторе.
Ошибка №2 – путаница с термовыключателем вентилятора. Многие считают, что датчик вентилятора и термовыключатель – одно и то же, но в ВАЗ 2105 инжектор используется именно датчик температуры, который передает сигнал на ЭБУ. Он имеет характерный трёхконтактный разъём, тогда как термовыключатель обычно двухконтактный и встречается на более старых моделях.
Ошибка №3 – отсутствие проверки электропроводки и разъёмов. Часто неисправность воспринимается как поломка датчика, тогда как причиной может быть окисление контактов или обрыв проводов. Рекомендуется тщательно осмотреть разъёмы, очистить их и проверить мультиметром целостность цепи.
Ошибка №4 – неправильный выбор места для доступа. Многие пытаются добраться до датчика через верхнюю часть двигателя, забывая, что в ВАЗ 2105 инжектор датчик размещён со стороны термостата, который находится ближе к передней части двигателя. Неверный подход усложняет демонтаж и поиск датчика.
Ошибка №5 – использование неподходящих инструментов. Датчик закреплён в резьбовом отверстии с ограниченным доступом, поэтому обычные плоскогубцы или крупные ключи могут повредить корпус. Оптимально использовать ключ на 22 мм с удлинителем и карданным шарниром для безопасного снятия.
Вопрос-ответ:
Где конкретно расположен датчик вентилятора на ВАЗ 2105 с инжектором?
Датчик вентилятора установлен на корпусе радиатора с правой стороны (если смотреть спереди автомобиля). Он фиксируется в специальном резьбовом отверстии и контролирует температуру охлаждающей жидкости, передавая сигнал на включение вентилятора.
Как определить, что датчик вентилятора требует замены?
Признаки неисправности включают: постоянное выключение или включение вентилятора без видимой причины, перегрев двигателя, а также отсутствие реакции вентилятора при повышении температуры. Для точной диагностики рекомендуется проверить сопротивление датчика мультиметром и убедиться в его исправности.
Какие инструменты нужны, чтобы добраться до датчика вентилятора и заменить его самостоятельно?
Для замены датчика потребуется гаечный ключ на 19 или 21 мм (в зависимости от модели датчика), отвертка для снятия креплений защитного кожуха и, возможно, плоскогубцы для отсоединения электропроводки. Важно предварительно слить часть охлаждающей жидкости, чтобы избежать её утечки при выкручивании датчика.
Могут ли отличаться места расположения датчика вентилятора на разных модификациях ВАЗ 2105?
Да, на различных версиях ВАЗ 2105 (карбюраторных и инжекторных) место установки датчика вентилятора может незначительно отличаться. В инжекторных моделях он обычно расположен ближе к правой стороне радиатора, а в карбюраторных — иногда смещён ближе к центральной части или даже на блоке двигателя. Для точного определения лучше ориентироваться на руководство по эксплуатации конкретной модели.
Какие ошибки часто допускают при поиске датчика вентилятора на ВАЗ 2105 инжектор?
Распространённые ошибки — путать датчик вентилятора с датчиком температуры двигателя, искать его на блоке двигателя вместо радиатора, а также не учитывать разницу между инжекторными и карбюраторными моделями. Кроме того, часто забывают отключить аккумулятор перед демонтажем, что может привести к повреждению электрической части.
