Fm антенна какая длина штыря

Правильная длина штыря для FM антенны критична для получения качественного сигнала. Штырь должен быть настроен на частотный диапазон, в котором работает FM-радио (88-108 МГц), и его длина непосредственно влияет на эффективность приема. Для оптимального результата длина штыря обычно составляет около 75 см, что соответствует четверти волны на средней частоте FM диапазона (98 МГц).

Если антенна предназначена для работы в широком диапазоне частот, длину штыря можно корректировать с помощью удлинителей или регулировки его положения. Для конкретных частот существует возможность точной настройки длины антенны, чтобы улучшить качество сигнала и снизить помехи. Так, для верхней границы диапазона (108 МГц) длина штыря может быть немного короче, чем для нижней части диапазона (88 МГц).

Для улучшения приема важно также учитывать не только длину, но и расположение антенны. Чем выше она размещена и дальше от препятствий, тем лучше качество сигнала. Однако, при неправильном расчете длины или установки антенны можно столкнуться с ухудшением качества приема и увеличением уровня шума.

Определение оптимальной длины штыря для FM диапазона

Для обеспечения качественного приема FM-сигнала важно правильно выбрать длину штыревой антенны. Оптимальная длина зависит от частоты сигнала, который антенна будет принимать. Стандартный FM-диапазон охватывает частоты от 87,5 МГц до 108 МГц. Основная цель – добиться максимальной эффективности антенны для приема радиоволн в этом диапазоне.

Для расчета длины штыревой антенны для FM-приемника используется формула, основанная на длине волны:

• Длина волны (λ) = скорость света / частота

Скорость света в вакууме составляет 300 000 км/с, что эквивалентно 300 000 000 м/с. Для диапазона FM (например, частота 100 МГц), длина волны будет рассчитываться так:

• λ = 300 000 000 м/с ÷ 100 000 000 Гц = 3 метра

Однако штырь не должен быть равен полной длине волны. Для оптимального приема длина штыря обычно составляет четверть длины волны. Это связано с принципами резонанса антенны, при котором она эффективно поглощает и передает сигналы на частотах, соответствующих ее резонансной длине.

• Для частоты 100 МГц длина штыря будет составлять около 75 см (3 м ÷ 4).

Вместо фиксированной длины штыря рекомендуется использовать антенну с возможностью регулировки длины для разных частот в FM-диапазоне. Это обеспечит лучшую настройку на конкретную радиостанцию.

Рекомендации по длине штыря для разных частот FM-диапазона:

1. 87,5 МГц: длина штыря – 86 см
2. 90 МГц: длина штыря – 83 см
3. 95 МГц: длина штыря – 79 см
4. 100 МГц: длина штыря – 75 см
5. 108 МГц: длина штыря – 69 см

Применение штыря длиной четверти волны гарантирует не только стабильный прием, но и минимизацию помех. При увеличении длины антенны до половины или полной длины волны можно усилить сигнал, но это не всегда дает улучшение качества из-за избыточной мощности, что иногда приводит к перегрузке приемника.

Таким образом, оптимальная длина штыря для FM-антенны определяется как четверть длины волны для выбранной частоты. Для обеспечения гибкости и универсальности рекомендуется использовать антенну с возможностью регулировки длины в пределах FM-диапазона.

Как влияет длина штыря на качество приёма FM сигнала

Длина штыря FM антенны критически влияет на её способность эффективно принимать сигнал. Для радиочастот, используемых FM-станциями (87,5-108 МГц), длина штыря должна быть приблизительно в полтора раза меньше длины волны. Это обеспечит наилучший отклик антенны на сигналы с заданной частотой.

Оптимальная длина антенны для FM-приёмника составляет около 75 см. Эта длина близка к четверти длины волны для частоты 100 МГц, которая является центральной для диапазона FM. При увеличении или уменьшении длины штыря эффективность приёма может снижаться из-за того, что антенна будет работать с меньшей резонансной частотой, что ведёт к потерям сигнала.

Если длина штыря значительно меньше оптимальной, антенна не будет резонировать на нужной частоте, что приведёт к ухудшению качества приёма. В таком случае усиливается помехи и ухудшается стабильность сигнала. Важно помнить, что слишком длинный штырь (более 1,5 метра) также может снизить эффективность, так как он начнёт взаимодействовать с сигналами, которые находятся в других частотных диапазонах, что приведёт к дополнительным искажениям.

Для улучшения приёма можно использовать антенны с подстроечными элементами, позволяющими точно настроить длину в зависимости от частоты. В таких случаях можно получить более точную настройку на нужную FM-станцию и повысить стабильность сигнала.

Типы FM антенн и их требования к длине штыря

FM антенны делятся на несколько типов, каждый из которых имеет свои особенности в отношении длины штыря, что напрямую влияет на качество приема сигнала. Наиболее распространены следующие типы: телескопические, дипольные, и вертикальные штыревые антенны.

Телескопические антенны широко используются в портативных радиоприемниках и автомобильных системах. Длина штыря таких антенн обычно составляет от 50 до 75 см, что является оптимальной величиной для приема FM-диапазона (87.5 — 108 MHz). Эти антенны работают на принципе резонанса, и их длина обычно близка к половине длины волны для соответствующего диапазона. Телескопические антенны могут быть удлинены или сокращены в зависимости от качества сигнала и условий приема.

Дипольные антенны часто используются для стационарных радиооборудований, так как они обеспечивают лучший прием по сравнению с телескопическими. Обычно такие антенны имеют два штыря одинаковой длины. Каждый из штырей должен быть примерно половиной длины волны в FM-диапазоне. Для FM радиосигнала это примерно 1.35 метра (по 0.675 метра для каждого штыря). Дипольные антенны могут быть установлены как вертикально, так и горизонтально в зависимости от условий расположения и требований к направленности сигнала.

Вертикальные штыревые антенны чаще всего используются в автомобилях и на крыше домов. В этом случае длина штыря зависит от типа антенны и её установки. Для стандартной вертикальной антенны длина штыря составляет 75 см — 1 м, что соответствует примерно четверти длины волны в FM-диапазоне. Такие антенны обеспечивают хорошие результаты, но при этом могут потребовать дополнительных настроек, чтобы избежать потери сигнала из-за неправильной установки.

Также стоит учитывать, что антенна должна быть оптимально согласована с приемным устройством. Несоответствие длины штыря с резонансной частотой может привести к ухудшению качества сигнала. Для корректного функционирования антенны необходимо соблюдать пропорции длины штыря относительно длины волны в диапазоне 87.5-108 MHz, что позволяет достичь максимальной эффективности приема FM-станций.

Как выбрать длину штыря в зависимости от частотного диапазона

Для расчета длины штыря используется формула: L = λ / 4, где L – длина штыря, а λ – длина волны, которая рассчитывается как скорость света (с ≈ 3 × 10^8 м/с) деленная на частоту (f) в Гц. Чем выше частота, тем короче должна быть длина штыря.

Для удобства мы представим таблицу, показывающую длины штырей для различных частотных диапазонов FM-диапазона.

Для широкополосных антенн длина штыря может быть немного увеличена или уменьшена для того, чтобы покрывать несколько частотных каналов. В случае использования антенн с широким диапазоном, таких как вертикальные диполи или антенны с балансиром, можно использовать штырь длиной, близкой к средней длине для всех рабочих частот.

Важно помнить, что с увеличением частоты штырь становится короче, и для корректной работы антенны важно точно соблюдать расчет. Ошибки в определении длины штыря могут привести к ухудшению качества приема и потере сигнала.

Ошибки при расчёте длины штыря и их влияние на приём

Ошибка при расчёте длины штыря FM-антенны может значительно ухудшить качество приёма сигнала. Неверно подобранная длина может вызвать неэффективную настройку антенны, потерю мощности сигнала и снижение стабильности приёма. Чаще всего ошибки связаны с неправильными расчетами длины штыря в зависимости от частоты, материала и конструкции антенны.

Основной принцип расчёта длины штыря FM-антенны – это настройка её резонансной частоты, которая должна совпадать с частотой принимаемого сигнала. Для расчёта длины штыря используется формула:

L = c / (2 * f),

где L – длина антенны, c – скорость света (около 300 000 км/с), f – частота, на которой будет работать антенна. Ошибка в этом расчёте может возникнуть при неверном определении частоты, что приведёт к созданию антенны с несоответствующими характеристиками.

Ошибки могут быть вызваны следующими факторами:

1. Неправильное определение частоты – если принять частоту не в пределах FM-диапазона (88–108 МГц), то штырь будет слишком коротким или слишком длинным, что нарушит его резонанс и снизит эффективность приёма. Например, при ошибке в 1 МГц длина штыря может измениться на несколько сантиметров, что заметно повлияет на качество сигнала.

2. Игнорирование материалов антенны – диэлектрические свойства материалов, из которых изготовлен штырь, влияют на длину резонанса. Например, штырь из меди будет иметь немного другую длину, чем из алюминия, из-за различий в проводимости. Пренебрежение этим фактором может привести к ошибкам в расчёте на 5–10%.

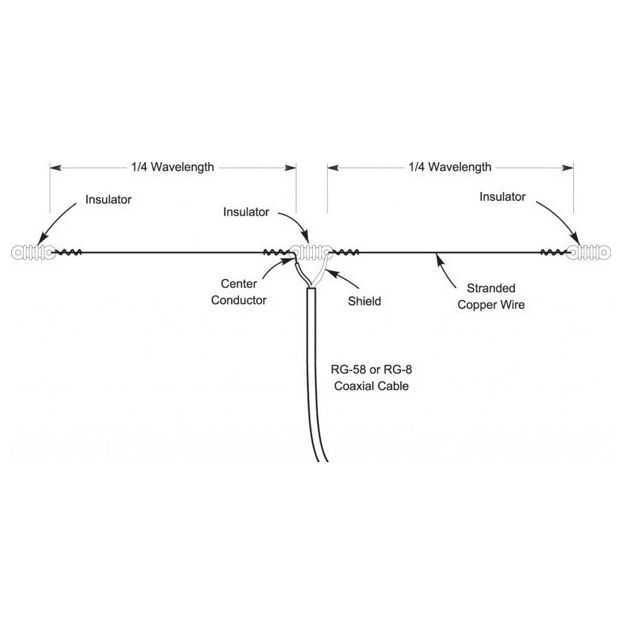

3. Несоответствие длины к типу антенны – для различных типов антенн (монопольных, дипольных) требуется своя длина штыря. Для диполя длина каждого из элементов будет вдвое меньше, чем для монопольной антенны. Ошибки в выборе типа антенны или её конструкции могут снизить качество сигнала в несколько раз.

4. Невозможность учитывать влияние окружающей среды – наличие металлических объектов рядом с антенной может привести к её детюннингу. В таких случаях длина штыря должна быть немного скорректирована, чтобы учесть эти помехи. Даже небольшие изменения в окружающей среде могут вызвать значительные искажения сигнала.

Рекомендуется всегда точно измерять частоту сигнала и проверять, как влияет материал и конструкция антенны на её параметры. Точные вычисления и корректировка длины штыря в зависимости от условий установки позволят значительно улучшить приём FM-сигнала и избежать распространённых ошибок.

Рекомендации по материалам для штыря и их влияние на длину

Выбор материала для штыря антенны FM имеет ключевое значение для его эффективности. Влияние материала на длину штыря связано с его проводимостью, плотностью и механическими свойствами.

Основные материалы, используемые для изготовления штырей:

• Медь – лучший проводник для антенн, с высоким коэффициентом проводимости и низким сопротивлением. Медь позволяет минимизировать потери сигнала, что особенно важно для FM-диапазона. Штырь из меди может быть немного короче, чем из других материалов, для достижения той же резонансной длины.
• Алюминий – лёгкий и недорогой материал. Однако его проводимость ниже, чем у меди, что увеличивает длину штыря для достижения нужной резонансной частоты. В реальных условиях алюминиевые штыри могут работать чуть хуже, особенно если антенна подвергается воздействию внешней среды (окисление и коррозия).
• Нержавеющая сталь – обладает хорошими механическими свойствами, но её проводимость значительно ниже меди и алюминия. Штырь из нержавеющей стали будет длиннее, так как для компенсирования потерь нужно увеличить его длину, а также возможно потребуется дополнительная обработка для улучшения контактов.
• Латунь – обладает проводимостью, схожей с медью, но немного менее стойка к коррозии. Для штыря, выполненного из латуни, длина может быть немного больше, чем у меди, но в целом это хороший выбор для долговечности и стабильности работы антенны.

Влияние материала на длину штыря:

• Для меди длина штыря будет минимальной, так как её проводимость максимальна, и потери минимальны.
• Алюминий потребует увеличения длины на 2-5% для компенсации потерь.
• Нержавеющая сталь потребует увеличения длины на 5-10% по сравнению с медью.
• Латунь требует увеличения длины на 1-3% по сравнению с медью.

Скорость распространения электромагнитных волн в проводнике зависит от его проводимости. Чем ниже проводимость, тем большее расстояние нужно пройти волне, что увеличивает необходимую длину штыря.

Практические советы по настройке антенны с учётом длины штыря

Длина штыря FM-антенны оказывает прямое влияние на её эффективность. Для обеспечения качественного приёма важно правильно подобрать длину и положение антенны. В основном длина штыря зависит от длины волны радиочастоты, на которой работает антенна. Стандартная FM-частота варьируется от 88 до 108 МГц, что соответствует длине волны от 3,41 м до 2,78 м.

Оптимальная длина штыря для антенны на FM-диапазоне составляет примерно 75 см. Это значение близко к 1/4 длины волны для центральной частоты FM диапазона (100 МГц). Однако, если антенна настроена на определённую частоту, длину можно откорректировать для лучшего приёма. Например, если вы настраиваете антенну на частоту 98 МГц, оптимальная длина штыря будет около 77 см.

Если антенна используется для приёма нескольких частот, важно экспериментировать с длиной штыря. Для получения универсального приёма можно использовать несколько штырей разной длины, которые подключаются через переключатель, либо одну антенну с возможностью настройки её длины.

Кроме длины, не менее важно расположение антенны. Штырь должен быть вертикальным, а если антенна используется в помещении, её следует располагать вдали от металлических предметов и источников помех. Это поможет избежать потерь сигнала и повысит качество приёма.

Для точной настройки длины штыря можно использовать импедансный анализатор. Он поможет найти оптимальную длину штыря, при которой сопротивление антенны будет максимально совпадать с сопротивлением приёмного устройства, что обеспечит наилучший результат.

Также стоит учитывать влияние окружающих объектов. Даже небольшие металлические конструкции рядом с антенной могут изменять её характеристики. В таких случаях стоит провести тесты с различными положениями антенны, чтобы найти наилучшее расположение для минимизации потерь сигнала.

Вопрос-ответ:

Какую длину штыря нужно выбрать для FM антенны?

Длина штыря для FM антенны зависит от частоты, на которой работает радиостанция. Для стандартных FM-частот, которые находятся в диапазоне от 87,5 до 108 МГц, длина антенны должна быть около 75 см. Это оптимальная длина для получения стабильного сигнала и минимизации потерь. Однако, в зависимости от условий местности и качества сигнала, длина штыря может варьироваться.

Почему длина штыря так важна для FM антенны?

Длина штыря антенны влияет на ее резонансную частоту, то есть на частоту, при которой антенна эффективно принимает радиосигнал. Если длина штыря неправильно подобрана, антенна может плохо ловить сигнал или вообще не работать на нужных частотах. Правильная длина штыря позволяет антенне максимально эффективно передавать или принимать сигнал, обеспечивая чистоту звучания и устойчивость связи.

Можно ли самостоятельно изменить длину штыря антенны для улучшения приема сигнала?

Да, можно. Для этого нужно либо обрезать штырь на нужную длину, либо добавить провод, если длина штыря меньше нужной. Важно учитывать, что изменение длины может повлиять на частотный диапазон, в котором работает антенна. Чтобы сохранить эффективность работы, нужно делать такие изменения осторожно и, при необходимости, измерять результат с помощью специального оборудования.

Как правильно определить, какая длина штыря нужна для антенны, если у меня нестандартная частота?

Для нестандартных частот можно рассчитать нужную длину штыря по формуле: длина антенны (в метрах) = 150 / частота (в МГц). Например, для частоты 90 МГц длина антенны будет около 1,67 метров (150 / 90). Это даст вам ориентировочную длину, и можно будет корректировать ее в зависимости от окружающей среды и условий приема.

Как длина штыря влияет на качество приема FM сигнала?

Чем длина штыря ближе к идеальной для конкретной частоты, тем лучше антенна будет ловить сигнал. Недостаточная длина может привести к снижению чувствительности антенны и потере качества звука. В то время как слишком длинный штырь может увеличить шумы и помехи. Именно поэтому важно подобрать оптимальную длину, соответствующую используемой частоте, чтобы антенна эффективно выполняла свою задачу.

Какая длина штыря нужна для FM антенны?

Для FM-антенны оптимальная длина штыря зависит от частоты, на которой вы хотите принимать сигнал. Обычно для диапазона FM (88-108 МГц) длина антенны должна быть примерно 75 см, так как она примерно соответствует четверти длины волны на центральной частоте 98 МГц. Если штырь слишком короткий или слишком длинный, это может привести к снижению качества сигнала, поскольку антенна будет плохо резонировать с нужной частотой. Поэтому важно, чтобы длина штыря была правильно подобрана в зависимости от частоты, на которой вы принимаете радиосигнал.
