Каталитический нейтрализатор устанавливается в выхлопной системе автомобиля между выпускным коллектором и средней частью глушителя. Его основная задача – нейтрализация вредных веществ в выхлопных газах за счёт химических реакций, происходящих на поверхности керамического или металлического монолита с нанесённым слоем платины, палладия и родия.
В большинстве автомобилей катализатор располагается как можно ближе к двигателю, часто – непосредственно после выпускного коллектора. Это объясняется необходимостью достижения рабочей температуры катализатора (около 300–400 °C) в кратчайшие сроки. Чем ближе к источнику тепла, тем быстрее катализатор начинает эффективно функционировать.
В конструкциях некоторых автомобилей применяется двойной или комбинированный вариант: первый катализатор размещён сразу за коллектором, а второй – ближе к середине выхлопной системы. Такая схема характерна для автомобилей с V-образными двигателями и моделей с повышенными требованиями к экологическим стандартам.
Чтобы точно определить местоположение катализатора в конкретной модели, следует учитывать конфигурацию выхлопной системы, тип двигателя и наличие дополнительных элементов, таких как сажевый фильтр или резонатор. На автомобилях с поперечно расположенным мотором катализатор часто объединён с выпускным коллектором в едином корпусе – так называемом коллекторном модуле.
При замене или диагностике катализатора важно учитывать его термонагруженность и труднодоступность. Работа требует охлаждения выхлопной системы и, в ряде случаев, частичной разборки защиты картера или снятия отдельных секций глушителя.
Как отличить катализатор от других элементов выхлопной системы
Катализатор представляет собой металлический или керамический блок с ячеистой структурой, заключённый в прочный корпус из нержавеющей стали. Его основная особенность – наличие температурных датчиков (лямбда-зондов) до и после устройства. Это позволяет визуально выделить катализатор на фоне остальных участков выхлопной системы.
Катализатор располагается ближе к двигателю, чаще всего сразу после выпускного коллектора или интегрирован в него. Это обусловлено необходимостью максимально быстрого прогрева элемента для начала химической реакции.
В отличие от резонатора и глушителя, катализатор не имеет перфорированных перегородок внутри корпуса. При простукивании он не звенит, а может издавать характерный глухой звук, особенно если внутренние соты повреждены.
Катализатор массивнее по весу по сравнению с другими элементами, несмотря на схожий размер. Он может иметь заводские маркировки, выбитые на корпусе, указывающие тип конструкции и номер детали.
Если отсоединить катализатор, можно обнаружить внутри мелкоячеистую структуру – светлого цвета, с плотной геометрией. Ни один другой элемент выхлопной системы не содержит такой вставки. Наличие следов оплавления или характерного налёта также может указывать на термическую нагрузку, характерную именно для катализатора.
Отслеживание подключения лямбда-зондов, анализ внешнего вида корпуса и расположения относительно двигателя позволяют точно идентифицировать катализатор среди других узлов системы выпуска отработанных газов.

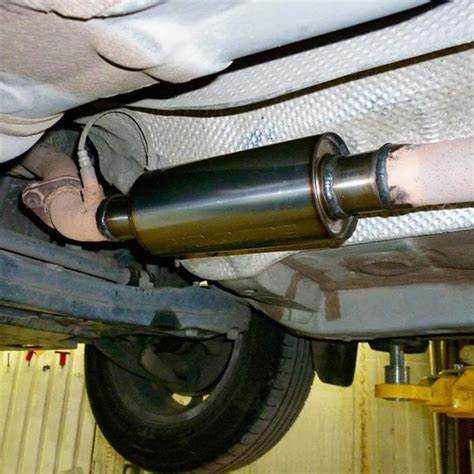

На каком участке глушителя чаще всего устанавливается катализатор
Катализатор устанавливается в непосредственной близости к выпускному коллектору, на участке между ним и средней частью выхлопной системы. Такое расположение связано с необходимостью поддержания высокой температуры отработавших газов, при которой каталитические реакции протекают эффективно.
Чаще всего катализатор монтируется в первом компоненте глушителя – так называемом приёмной трубе или в корпусе, объединённом с выпускным коллектором (в интегрированных системах). Это позволяет использовать тепло выхлопных газов сразу после выхода из двигателя, минимизируя теплопотери и ускоряя прогрев катализатора до рабочей температуры.
В системах с двумя катализаторами первый (предкатализатор) располагается ближе к двигателю, а второй – в центральной части выхлопной трассы. Однако основной рабочий катализатор чаще всего размещён именно у основания глушителя, ближе к началу системы, до резонатора и основной банки.
При визуальном осмотре катализатор можно определить по утолщению трубы сразу после выпускного коллектора или турбокомпрессора. Его корпус обычно металлический, овальной или бочкообразной формы, с тепловой защитой или кожухом. Это первый крупный элемент глушителя после двигателя.
Как выглядит катализатор снаружи и по каким признакам его можно распознать
Катализатор представляет собой металлический корпус цилиндрической или овальной формы, встроенный в выхлопную систему между выпускным коллектором и глушителем. Внешне он отличается от других элементов системы по нескольким признакам.
- Корпус изготовлен из нержавеющей стали и имеет характерное утолщение по сравнению с трубами выхлопной системы.
- Часто видны сварные швы на входе и выходе – это места соединения с остальными трубами.
- Размеры корпуса обычно составляют от 20 до 40 см в длину, в зависимости от модели автомобиля.
- На корпусе может быть выбита маркировка с номером детали или кодом производителя.
Распознать катализатор можно по его расположению и акустическим признакам:
- Он всегда размещён ближе к двигателю, где температура выхлопных газов выше – чаще всего сразу после приёмной трубы.
- При лёгком постукивании в выключенном и остывшем состоянии внутри слышится характерный звон – это керамический или металлический блок с ячеистой структурой.
- От катализатора идут датчики – как минимум один лямбда-зонд перед ним, иногда и второй после него.
Также стоит учитывать, что катализатор имеет термоизоляцию или теплоотражающий кожух, который отличает его от обычных труб системы. Его конструкция более массивная и аккуратно обрезана, без изгибов или переходов как у резонаторов или глушителей.
Расположение катализатора на примере популярных марок автомобилей
У большинства автомобилей с бензиновым двигателем катализатор устанавливается в непосредственной близости от выпускного коллектора, что позволяет ускорить прогрев элемента и повысить эффективность нейтрализации выхлопных газов.
У автомобилей марки Toyota (например, Corolla, Camry, RAV4) катализатор часто встроен в «приемную трубу» сразу после выпускного коллектора. В некоторых моделях предусмотрено два элемента – один ближе к двигателю, второй – ниже по системе, в зоне основного глушителя.
На автомобилях Volkswagen (включая Golf, Passat, Tiguan) катализатор также располагается максимально близко к двигателю, как правило, в сборке с выпускным коллектором. У дизельных версий дополнительно может устанавливаться сажевый фильтр ниже по потоку.
У продукции BMW (например, 3 и 5 серии) катализаторы монтируются в зоне сразу после выпускного коллектора. На некоторых модификациях с рядными шестицилиндровыми моторами катализаторы размещаются попарно – по два на каждую группу цилиндров.
У автомобилей Hyundai и Kia (например, Solaris, Rio, Tucson) катализатор часто находится под капотом, в области передней части моторного отсека, в непосредственной близости от коллектора. Доступ к нему возможен сверху после снятия теплового экрана.
У Renault Logan и Duster катализатор размещён сразу после выпускного коллектора и частично входит в состав «штатной» приемной трубы. При осмотре снизу он хорошо виден в передней части выхлопной системы.
У моделей марки Ford (например, Focus, Mondeo, Kuga) катализатор размещается в передней части системы, в зоне между выпускным коллектором и центральной частью выхлопной трассы. Доступ возможен как сверху, так и снизу в зависимости от конфигурации двигателя.
На автомобилях Mercedes-Benz (включая C-класс, E-класс) катализаторы часто интегрированы в выпускной коллектор или располагаются непосредственно за ним. У моделей с двойной выхлопной системой устанавливаются два отдельных катализатора.
Точное расположение зависит от конкретной модели, поколения и типа двигателя. Для определения положения катализатора рекомендуется использовать схему выхлопной системы, доступную в технической документации или через электронные каталоги оригинальных запчастей.
Как найти катализатор на автомобиле без разборки
Катализатор можно обнаружить визуально, заглянув под автомобиль со стороны выхлопной системы. Он представляет собой металлический корпус овальной или цилиндрической формы, установленный между выпускным коллектором и основной частью глушителя. На большинстве автомобилей он находится в передней части днища, недалеко от двигателя.
На современных моделях катализатор часто совмещён с приёмной трубой и расположен сразу за выпускным коллектором. Его можно отличить по наличию двух датчиков кислорода (лямбда-зондов) – один установлен перед катализатором, второй после него. Эти датчики подключены к проводке и заметны визуально, что помогает точно определить расположение узла.
Если под автомобилем установлен теплозащитный экран, катализатор может быть частично скрыт. В этом случае его положение выдают формы корпуса и выходящие к нему провода от датчиков. На некоторых моделях, например, у автомобилей с поперечным расположением двигателя, катализатор может быть ближе к моторному щиту и менее доступен для осмотра снизу. В таких случаях помогает осмотр сверху, под капотом, особенно в районе выпускного коллектора.
Использование фонаря и небольшой подставки (домкрата с опорами) позволяет безопасно заглянуть под машину и определить местоположение катализатора без снятия деталей. При этом важно не путать его с резонатором или глушителем – катализатор имеет более компактный корпус и обычно располагается ближе к двигателю.

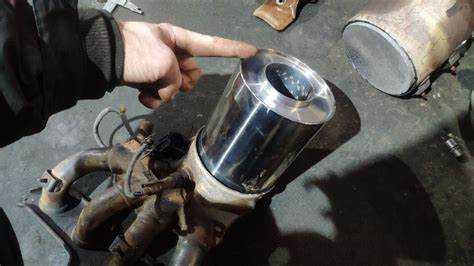

Чем отличается расположение катализатора у бензиновых и дизельных двигателей
В бензиновых автомобилях катализатор обычно размещается ближе к выпускному коллектору двигателя, в моторном отсеке. Это позволяет ему быстрее прогреваться до рабочей температуры, необходимой для эффективного каталитического нейтрализатора вредных веществ. Быстрый прогрев особенно важен для бензиновых систем, так как они работают с более низкими температурами выхлопных газов на ранних этапах запуска.
Для дизельных двигателей характерно расположение катализатора дальше по выхлопной системе, ближе к середине или концу глушителя. Основная причина – более высокие температуры и особенности состава выхлопных газов, которые требуют применения дополнительных элементов, таких как сажевые фильтры (DPF) и системы селективного каталитического восстановления (SCR). Эти компоненты устанавливаются вместе с катализатором или после него, поэтому катализатор у дизелей часто интегрирован в комплекс выхлопных устройств.
- Бензиновые двигатели: катализатор расположен максимально близко к выпускному коллектору.
- Дизельные двигатели: катализатор находится дальше по выхлопной системе, часто вместе с DPF и SCR.
При диагностике и ремонте катализатора бензинового автомобиля следует проверять состояние системы именно в моторном отсеке, тогда как для дизельных автомобилей осмотр нужно проводить на участке между двигателем и глушителем или непосредственно на глушителе, учитывая сложность конструкции выхлопной системы.
Можно ли определить наличие катализатора по звуку выхлопа
Катализатор влияет на акустические характеристики выхлопной системы. Он действует как фильтр, снижая шумы за счёт структуры с пористым материалом внутри корпуса. При наличии катализатора звук выхлопа становится более приглушённым и ровным.
Отсутствие катализатора или его удаление обычно приводит к увеличению громкости и появлению резких, металлических оттенков в звуке. Выхлоп становится более агрессивным, с характерным «рычанием» или «хрипом» при ускорении.
Однако звук выхлопа зависит не только от катализатора, но и от других элементов системы – глушителя, резонаторов, состояния двигателя и настроек топливной смеси. Поэтому по одному только звуку точно определить наличие катализатора сложно.
Рекомендуется сравнивать звук выхлопа с эталонными образцами автомобилей той же марки и модели. Если звук значительно громче и резче, чем заводской, вероятно, катализатор отсутствует или повреждён.
Для точного определения используют визуальный осмотр или диагностику с помощью сканера ошибок двигателя, так как удалённый или неисправный катализатор часто вызывает появление кодов неисправностей.
Какие риски связаны с неправильным определением положения катализатора
Неверное определение расположения катализатора приводит к ошибкам при диагностике и ремонте выхлопной системы. Например, попытка удалить или заменить элемент в неподходящем участке выхлопа может вызвать повреждение соседних деталей, таких как глушитель или датчики кислорода.
При замене катализатора без точного понимания его расположения возрастает риск установки неподходящего по габаритам или характеристикам устройства. Это негативно сказывается на эффективности очистки выхлопных газов и может привести к увеличению токсичности выхлопа, нарушению экологических норм и штрафам.
Ошибочное расположение катализатора усложняет диагностику неисправностей двигателя. Например, неверно установленный катализатор вызывает сбои в работе датчиков и ухудшение показателей работы мотора, что часто принимают за другие поломки. Это ведет к лишним расходам на диагностику и ненужным ремонтам.
При неправильном определении положения увеличивается вероятность нарушения герметичности выхлопной системы. Через неплотности может проникать шум и вредные газы, что создает опасность для здоровья и нарушает уровень шума, установленный законодательством.
Рекомендация – использовать техническую документацию производителя автомобиля и специализированное оборудование для точного определения местоположения катализатора. В случае сомнений стоит обратиться к квалифицированным специалистам, чтобы избежать ошибок, связанных с неправильным расположением и ремонтом катализатора.
Вопрос-ответ:
Где конкретно в глушителе располагается катализатор и как его можно визуально определить?
Катализатор обычно устанавливается в передней части глушителя, ближе к выпускному коллектору двигателя. Его корпус имеет характерную форму — это металлический блок с сотами или ячейками внутри, выполненными из керамики или металла. Визуально катализатор отличается от обычных частей глушителя более крупным объемом и часто имеет на корпусе гофрированные или ребристые участки для лучшего теплообмена.
Как влияет неправильное расположение катализатора в системе выхлопа на работу двигателя и экологию?
Если катализатор установлен не на своем месте или смещен относительно штатного положения, это может привести к ухудшению пропускной способности выхлопной системы и снижению эффективности очистки отработанных газов. В результате увеличивается выброс токсичных веществ и падает динамика автомобиля. Кроме того, датчики кислорода могут получить неверные данные, что нарушит регулировку смеси и вызовет нестабильную работу двигателя.
Можно ли обнаружить катализатор на автомобиле без демонтажа глушителя, и если да, то как?
Да, при визуальном осмотре снизу автомобиля катализатор обычно видно как увеличенный блок в выхлопной трубе, расположенный между двигателем и глушителем. Его можно определить по наличию теплоизоляции или ребристой поверхности, которая обеспечивает охлаждение и защиту. Также помогает наличие рядом кислородных датчиков, которые устанавливаются именно вблизи катализатора.
Чем отличается расположение катализатора в бензиновых автомобилях от дизельных моделей?
В бензиновых машинах катализатор располагается как можно ближе к двигателю, чтобы быстрее прогреваться и начинать очистку газов. В дизельных автомобилях катализатор часто интегрируется с фильтром сажи и устанавливается чуть дальше по выхлопной системе, поскольку температура газов и требования к очистке отличаются. Это отражается на конструкции и положении устройства внутри глушителя или выхлопного тракта.
