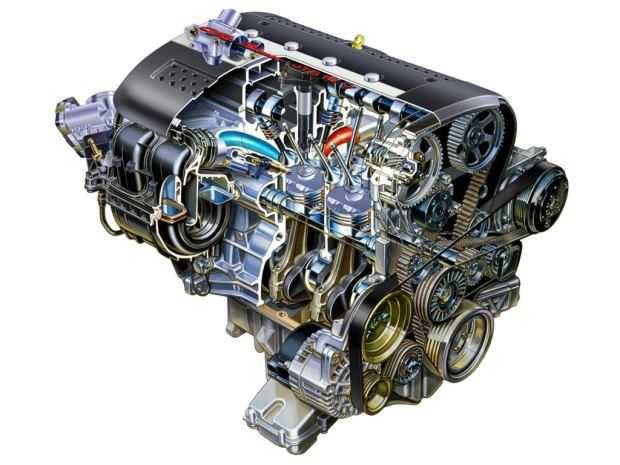

Двигатель автомобиля состоит из набора механических и электронных компонентов, работающих в тесной связи. Основой является блок цилиндров, внутри которого движутся поршни. Эти поршни соединены с коленчатым валом через шатуны. Коленвал преобразует возвратно-поступательное движение поршней в вращательное, передавая крутящий момент на трансмиссию.
В верхней части двигателя расположен газораспределительный механизм. Он включает распределительный вал, клапаны, толкатели и пружины. От точности его работы зависит синхронизация впуска и выпуска, что напрямую влияет на мощность и расход топлива.
Ключевым элементом системы подачи топлива является топливная рампа и форсунки. Современные двигатели используют электронный впрыск с точной дозировкой, обеспечивая стабильную работу на разных оборотах. Вместе с системой зажигания – катушками и свечами – это обеспечивает воспламенение топливовоздушной смеси в нужный момент.
Для охлаждения двигателя используется водяная рубашка, по которой циркулирует антифриз. Насос (помпа) обеспечивает движение жидкости, а термостат регулирует температуру. Радиатор отводит излишки тепла наружу. При перегреве могут пострадать уплотнители, прокладки и даже сам блок цилиндров.
Дополнительно двигатель оснащён системой смазки с масляным насосом, фильтром и каналами внутри блока. Она снижает трение между подвижными деталями и предотвращает их износ. Без давления масла работа двигателя невозможна – перегрев и заклинивание наступают за считанные минуты.
Блок цилиндров и его конструктивные особенности
Блок цилиндров служит несущей частью двигателя и объединяет в себе цилиндры, рубашку охлаждения, каналы смазки и крепёжные элементы для прочих компонентов. Изготавливается, как правило, из чугуна или алюминиевых сплавов. Чугунные блоки обладают высокой износостойкостью, алюминиевые – меньшей массой и лучшей теплопроводностью.
В зависимости от типа двигателя (рядный, V-образный, оппозитный) блок может иметь различное расположение цилиндров. Наиболее распространённые конструкции –:
- Рядные – все цилиндры выстроены в одну линию, чаще всего применяются в 4-цилиндровых двигателях;
- V-образные – цилиндры расположены под углом, используются для двигателей с шестью и более цилиндрами;
- Оппозитные – цилиндры размещены горизонтально в противоположных направлениях, что снижает центр тяжести и вибрации.
Внутри блока цилиндров находятся:
- Цилиндры – в них происходит рабочий процесс сгорания топлива;
- Каналы для циркуляции охлаждающей жидкости – предотвращают перегрев стенок цилиндров;
- Масляные каналы – обеспечивают подачу масла к основным трущимся поверхностям;
- Гнёзда коренных подшипников коленвала – фиксируют коленчатый вал и обеспечивают его вращение.
Поверхность цилиндров может иметь чугунные или стальные гильзы. Существуют два типа гильз:
- Сухие – плотно вставляются в тело блока, не контактируют с охлаждающей жидкостью;
- Мокрые – отделяются от стенок блока охлаждающей жидкостью, требуют герметизации с помощью уплотнительных колец.
При выборе материала и конструкции блока цилиндров учитываются условия эксплуатации, тепловые нагрузки, требования к ресурсу и стоимости. В ремонтопригодных двигателях предпочтение отдают гильзованным блокам, так как они позволяют заменить изношенные цилиндры без замены всего корпуса.
Назначение и устройство поршневой группы
Поршневая группа преобразует давление сгоревшей топливной смеси в механическую работу, передавая усилие на коленчатый вал через шатун. Её состояние напрямую влияет на мощность, расход топлива и ресурс двигателя.
Основные элементы поршневой группы: поршень, поршневые кольца, палец, шатун и гильза (если предусмотрена конструкцией). Поршень изготавливается из алюминиевого сплава и имеет каналы для охлаждения и проточки под кольца. Верхняя часть (днище) участвует в формировании камеры сгорания и подвергается самым высоким температурам – до 300 °C.
Поршневые кольца разделяются на компрессионные и маслосъёмные. Первые обеспечивают герметичность камеры сгорания, вторые регулируют подачу масла на стенки цилиндра. Обычно применяются три кольца: два компрессионных и одно маслосъёмное. Износ колец – одна из частых причин падения компрессии.
Поршневой палец соединяет поршень с шатуном. Он работает в подвижных посадках и требует точной геометрии. Посадка может быть плавающей или запрессованной, в зависимости от конструкции.
Шатун передаёт усилие от поршня на кривошип коленчатого вала. Обычно изготавливается из кованой стали. Нижняя головка шатуна устанавливается на шатунной шейке коленвала через вкладыши, которые подлежат регулярной диагностике при капремонте.
При замене элементов поршневой группы важно проверять зазоры между кольцами и канавками, зазоры в цилиндре, а также овальность и конусность. При капитальном ремонте часто требуется хонингование или расточка цилиндров под ремонтный размер.

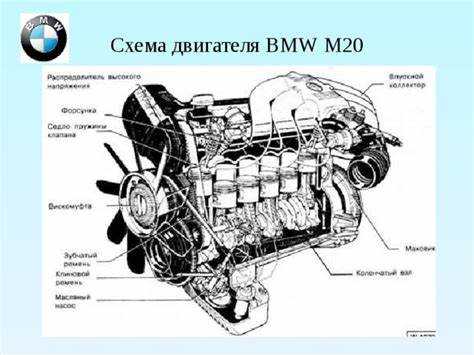

Роль и принцип работы коленчатого вала
Коленчатый вал преобразует возвратно-поступательное движение поршней во вращательное движение, передаваемое на трансмиссию. Он работает в паре с шатуном, который соединён с поршнем и преобразует линейное усилие в вращающее.
Вал изготавливается из легированной стали или высокопрочного чугуна методом ковки или литья. Основные элементы: шатунные и коренные шейки, противовесы, щеки и масляные каналы. Шатунные шейки смещены относительно оси вращения, что обеспечивает преобразование движения. Коренные шейки опираются на подшипники в блоке цилиндров, обеспечивая ось вращения.
Во время работы двигателя сгорание в цилиндре создаёт давление на поршень. Поршень передаёт усилие через шатун на шатунную шейку вала, вызывая её движение по окружности. Таким образом создаётся непрерывное вращательное движение коленчатого вала.
Смазка валу подаётся через систему каналов внутри вала и подшипников. Это критически важно для предотвращения задиров и износа. При запуске двигателя стоит дождаться стабилизации давления масла, особенно в холодное время года, чтобы избежать сухого трения.
Балансировка коленчатого вала необходима для снижения вибраций. Дисбаланс приводит к ускоренному износу подшипников и креплений. На заводе вал проходит динамическую балансировку, но при капитальном ремонте двигателя её следует повторить.
При наличии цепного или ременного привода газораспределительного механизма на одном из концов вала устанавливается шкив или звёздочка. Также на передний конец может устанавливаться демпфер крутильных колебаний, предотвращающий разрушение от резонансных нагрузок.
Система газораспределения: клапаны, распредвал, цепь или ремень
Клапаны размещаются в головке блока цилиндров. Впускные клапаны пропускают топливно-воздушную смесь, а выпускные – удаляют продукты сгорания. На каждый цилиндр приходится, как правило, по два клапана (один впускной и один выпускной), но в современных моторах часто встречаются четырехклапанные схемы для улучшения наполнения цилиндров.
Распредвал управляет движением клапанов с помощью кулачков, воздействующих на рокеры или толкатели. Он может располагаться в блоке цилиндров (OHV) или в головке блока (OHC и DOHC). В последнем случае улучшается точность фаз газораспределения и повышается скорость реакции системы на изменение оборотов двигателя.
Привод ГРМ реализуется ремнём или цепью. Ременной привод легче и тише в работе, но требует периодической замены – обычно каждые 60 000–120 000 км. Цепной привод служит дольше (часто свыше 200 000 км) и не требует регулярной замены, но со временем может растягиваться и нуждаться в натяжении или замене натяжителей. Для контроля состояния цепи обращают внимание на шумы и ошибки по фазам ГРМ.
При обслуживании двигателя рекомендуется строго соблюдать регламент замены ремня ГРМ, особенно на моторах с интерференцией клапанов и поршней, где обрыв приводит к серьёзным повреждениям.

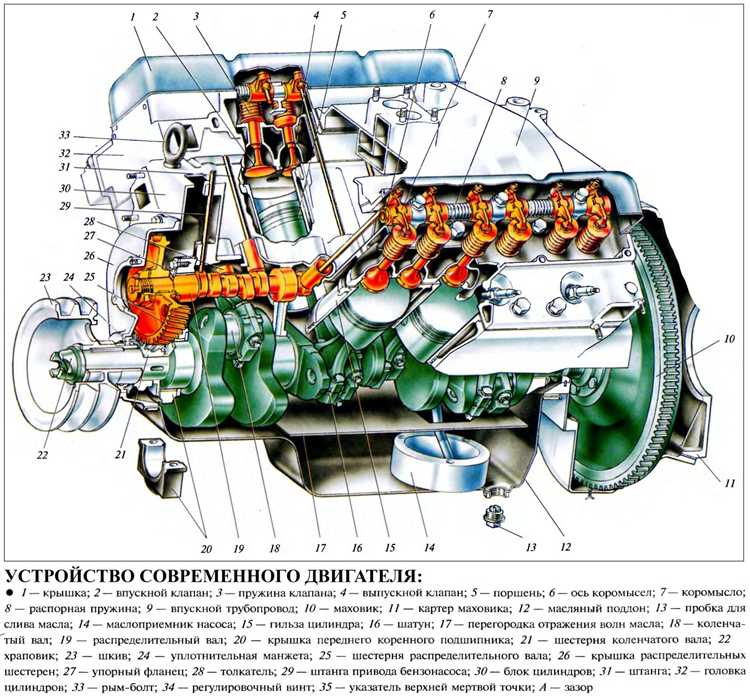

Масляная система и её ключевые компоненты
Масляная система отвечает за смазку трущихся поверхностей двигателя, отвод тепла и удаление загрязнений. От её состояния напрямую зависит срок службы узлов, особенно в зонах с высокими нагрузками и температурой.
Основу системы составляет масляный насос – он обеспечивает циркуляцию масла по каналам и магистралям. Чаще всего используется шестерёнчатый или роторный насос, приводимый в действие от коленчатого вала. Давление создаётся искусственно, что позволяет равномерно распределять масло по всем узлам независимо от оборотов двигателя.
Фильтр тонкой очистки задерживает твёрдые частицы и продукты износа. В большинстве конструкций применяется полнопоточный фильтр с перепускным клапаном, который срабатывает при сильном засоре – масло поступает к узлам без фильтрации, чтобы избежать масляного голодания.
Масляный радиатор, присутствующий в некоторых конфигурациях, участвует в охлаждении смазки. Он особенно важен при высоких тепловых нагрузках, например, в турбированных или спортивных моторах.
Картер служит резервуаром для хранения масла. В классических системах он расположен в нижней части двигателя, но в спортивных или грузовых автомобилях может использоваться система с сухим картером, где масло хранится в отдельном баке и подаётся по внешним магистралям.
Маслоприёмник с сеткой защищает насос от крупных частиц и обеспечивает стабильный забор масла, даже при изменении угла наклона автомобиля.
При обслуживании системы необходимо регулярно менять масло и фильтр в соответствии с регламентом. Использование неподходящего масла по вязкости или допускам может привести к нарушению смазки и перегреву.

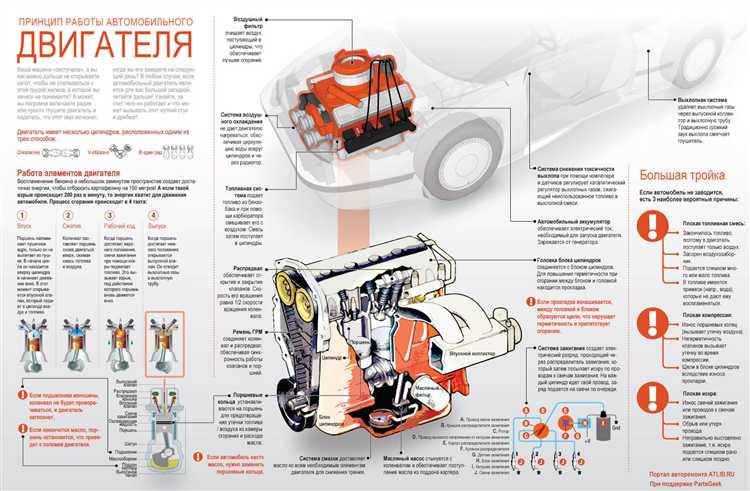

Охлаждающая система двигателя: помпа, радиатор, термостат
Охлаждающая система поддерживает оптимальную температуру двигателя, предотвращая перегрев и деформацию деталей. Важнейшие компоненты системы – помпа, радиатор и термостат.
Помпа (водяной насос) отвечает за циркуляцию охлаждающей жидкости по системе. Она приводится в движение ремнем или электродвигателем и обеспечивает постоянный поток антифриза через каналы двигателя и радиатор. В случае износа или повреждения помпы снижается эффективность охлаждения, что приводит к перегреву.
Радиатор предназначен для отвода тепла из охлаждающей жидкости. Его конструкция состоит из множества тонких трубок и ребер, увеличивающих площадь теплообмена. Охлаждающая жидкость проходит через радиатор, отдавая тепло воздуху, который обдувает ребра при движении автомобиля или работе вентилятора.
Термостат регулирует температуру двигателя, открывая и закрывая циркуляцию охлаждающей жидкости между блоком двигателя и радиатором. При холодном двигателе термостат закрыт, что ускоряет прогрев. После достижения заданной температуры (обычно 85–95°C) он открывается, позволяя жидкости проходить через радиатор для охлаждения.
- При признаках перегрева стоит проверить состояние помпы и термостата.
- Регулярная замена охлаждающей жидкости снижает риск образования отложений и коррозии.
- Обследование радиатора на засоры и повреждения обеспечивает стабильный теплообмен.
- Корректная работа вентилятора радиатора усиливает эффективность охлаждения при низкой скорости движения.
Эффективность охлаждающей системы зависит от слаженной работы всех компонентов и своевременного технического обслуживания.
Система питания двигателя: впускной коллектор, форсунки, топливный насос
Впускной коллектор распределяет воздушно-топливную смесь по цилиндрам, обеспечивая равномерное наполнение каждого из них. Конструкция коллектора влияет на эффективность наполнения и мощностные характеристики двигателя.
Форсунки отвечают за дозированную подачу топлива в цилиндры. Современные форсунки работают под высоким давлением, создавая мелкодисперсный распыл, что улучшает процесс горения и снижает расход топлива. Неисправные форсунки приводят к нарушению состава смеси и ухудшению работы мотора.
Топливный насос поддерживает необходимое давление подачи топлива от бака к форсункам. В бензиновых двигателях чаще используются электрические насосы высокого давления, обеспечивающие стабильную работу системы при разных режимах эксплуатации. Снижение производительности насоса вызывает перебои подачи топлива и снижение динамики автомобиля.
Вопрос-ответ:
Какие основные части входят в состав двигателя автомобиля и как они взаимодействуют?
Двигатель состоит из нескольких ключевых узлов: блока цилиндров с поршнями, коленчатого вала, системы газораспределения (клапанов, распредвала), системы питания (впускного коллектора, форсунок, топливного насоса), системы охлаждения и масляной системы. Поршни движутся внутри цилиндров, создавая давление для сгорания топлива. Коленчатый вал преобразует возвратно-поступательное движение поршней в вращательное, передавая крутящий момент на трансмиссию. Клапаны управляют подачей воздуха и выпуском отработанных газов. Топливо подается форсунками в камеру сгорания, охлаждающая система поддерживает температуру двигателя, а масляная система смазывает трущиеся детали.
Какова роль впускного коллектора в работе двигателя и какие проблемы могут возникнуть при его неисправности?
Впускной коллектор распределяет воздух или топливовоздушную смесь между цилиндрами двигателя. Его конструкция влияет на равномерность подачи и качество наполнения цилиндров, что отражается на мощности и экономичности. При повреждениях или засорах коллектора возможно ухудшение работы двигателя: появляются провалы в работе, снижение мощности, нестабильные обороты. В некоторых случаях может возникать подсос воздуха, что нарушает соотношение топлива и воздуха и вызывает нестабильность работы мотора.
Как функционирует система газораспределения и почему важно поддерживать её в исправном состоянии?
Система газораспределения управляет открытием и закрытием впускных и выпускных клапанов, обеспечивая поступление воздуха и вывод отработанных газов в нужный момент. Это достигается при помощи распредвала и клапанов, которые связаны с коленчатым валом ремнем или цепью. Если эта система не работает точно, нарушается процесс сгорания топлива, что приводит к потере мощности, повышенному расходу топлива и увеличению выбросов. Своевременная замена ремня или цепи и регулировка клапанов помогают поддерживать стабильную работу двигателя.
Для чего нужна масляная система в двигателе и какие последствия возникают при её неисправности?
Масляная система обеспечивает смазку движущихся деталей двигателя, снижая трение и износ. Масло циркулирует через насос, фильтр и масляные каналы, распределяясь по всем важным узлам. При недостатке масла или его плохом качестве ускоряется износ цилиндров, поршней, подшипников и других деталей. Это может привести к задирам, заклиниванию и дорогостоящему ремонту. Регулярная проверка уровня масла и его замена помогают избежать подобных проблем.
Как устроена система охлаждения двигателя и какие признаки указывают на её неисправность?
Система охлаждения включает водяной насос (помпу), радиатор, термостат и трубопроводы, по которым циркулирует охлаждающая жидкость. Помпа гонит жидкость через блок цилиндров, забирая тепло и направляя его в радиатор, где происходит охлаждение воздухом. Термостат регулирует температуру, открывая или закрывая путь для жидкости. Если система не справляется, двигатель перегревается, что проявляется повышением температуры на панели приборов, появлением пара из-под капота, запахом тосола или нарушением работы мотора. Такие симптомы требуют немедленной проверки и ремонта.
Из каких основных частей состоит двигатель автомобиля и какова роль каждой из них?
Двигатель состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию. Блок цилиндров — основная часть, в которой расположены цилиндры и поршни. Поршни двигаются внутри цилиндров, создавая давление для сгорания топлива. Коленчатый вал преобразует возвратно-поступательное движение поршней в вращательное, передавая энергию на трансмиссию. Головка блока цилиндров содержит клапаны, которые регулируют поступление воздуха и выпуск отработанных газов. Система газораспределения управляет открытием и закрытием клапанов через распредвал и ремень или цепь. Система питания включает впускной коллектор, форсунки и топливный насос, обеспечивая подачу топлива и воздуха. Охлаждающая система с помпой и радиатором контролирует температуру двигателя, а масляная система смазывает движущиеся части, снижая износ. Все эти элементы взаимодействуют, обеспечивая работу двигателя.
